全向轮式机器人铝制驱动底盘结构

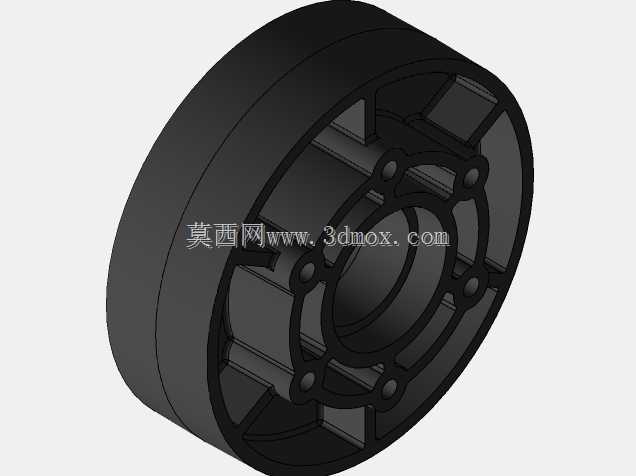

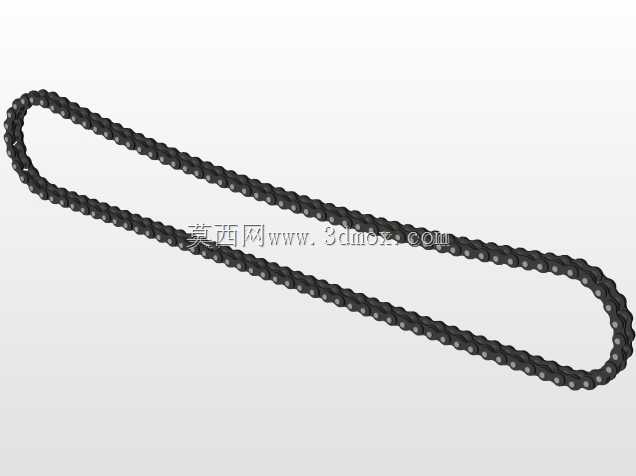

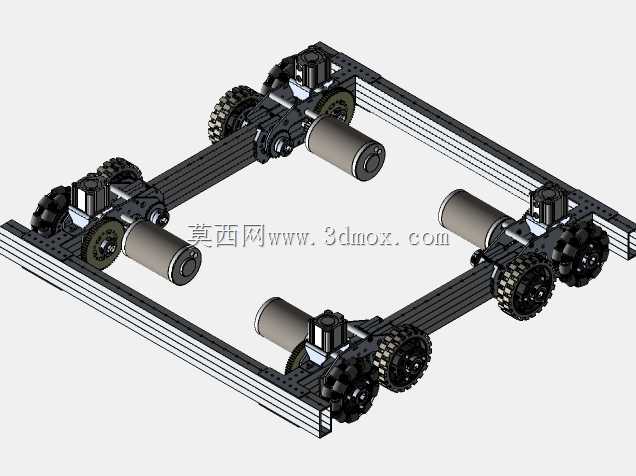

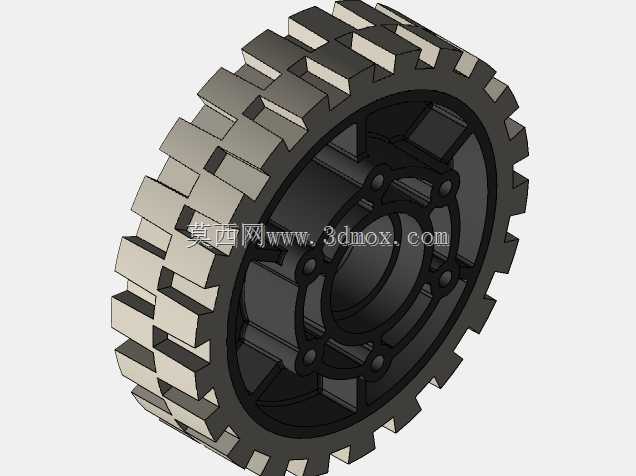

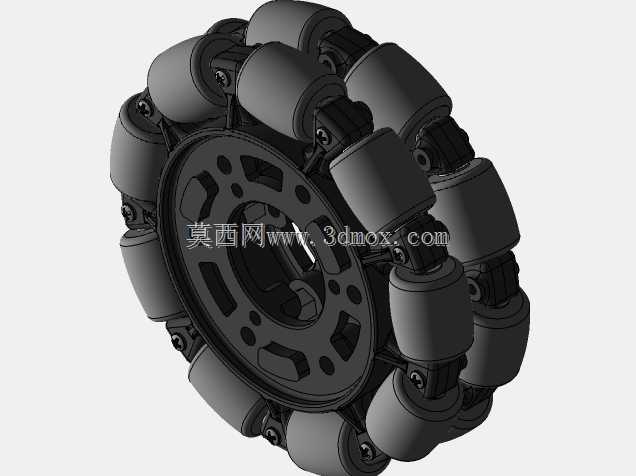

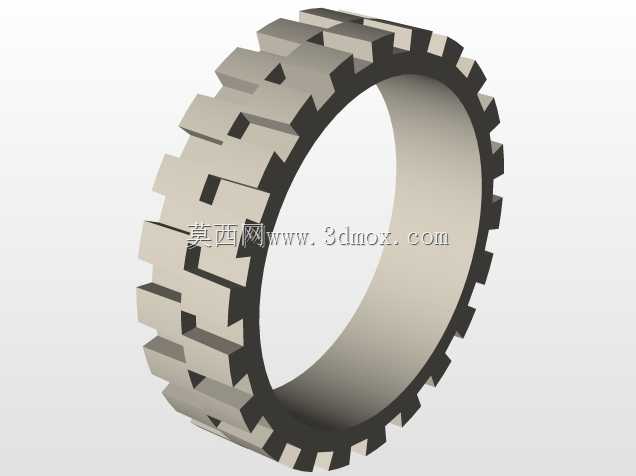

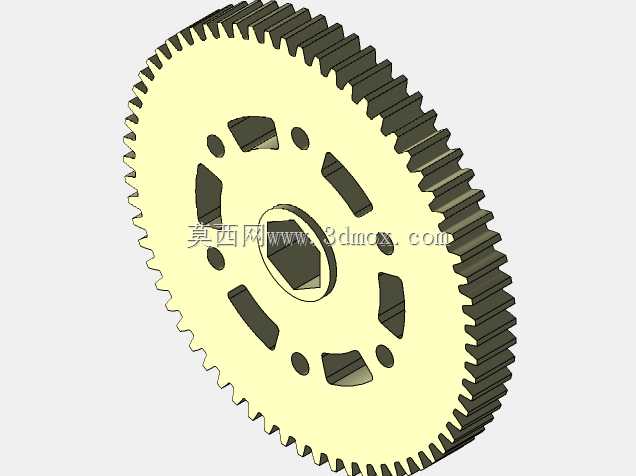

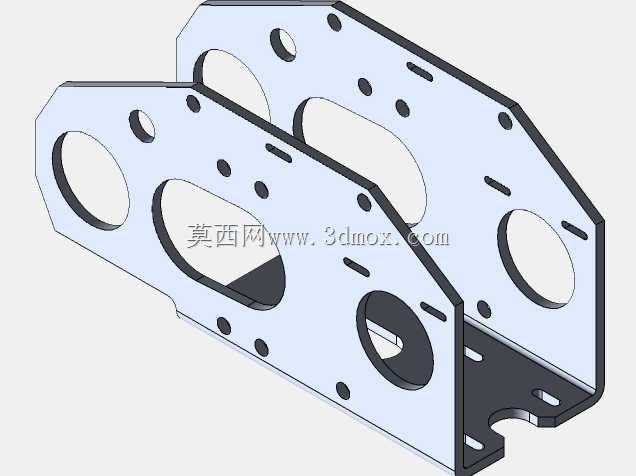

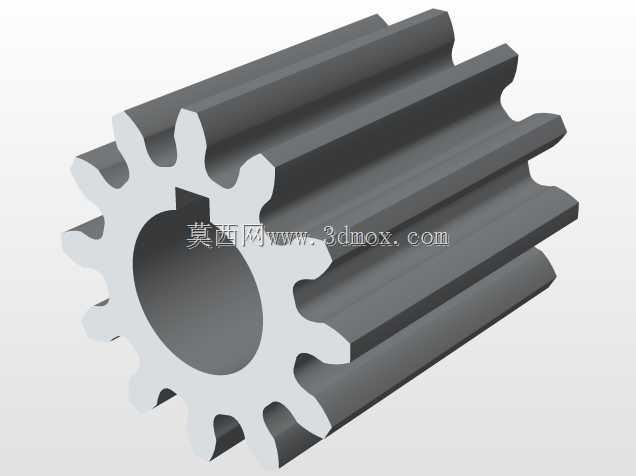

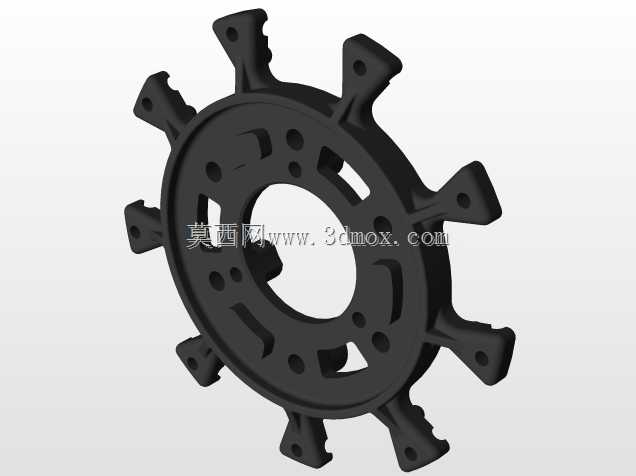

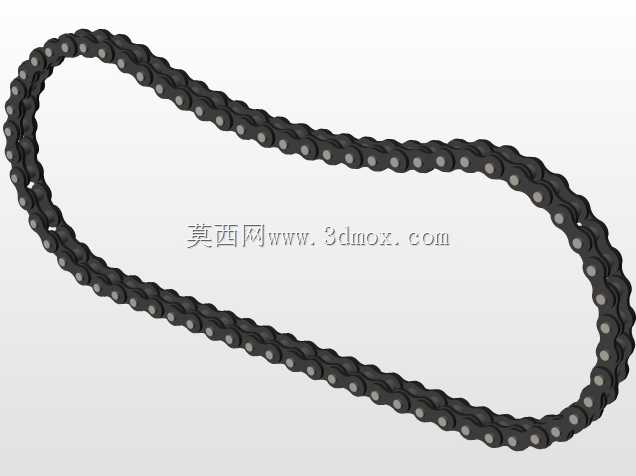

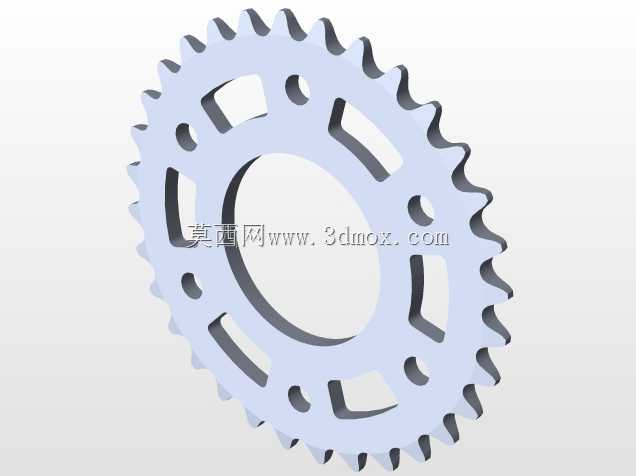

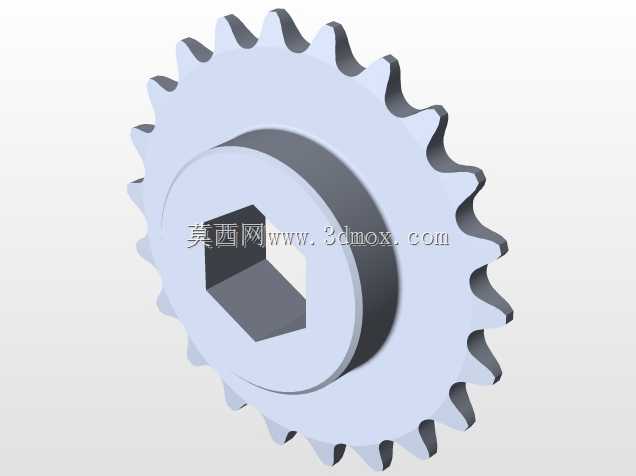

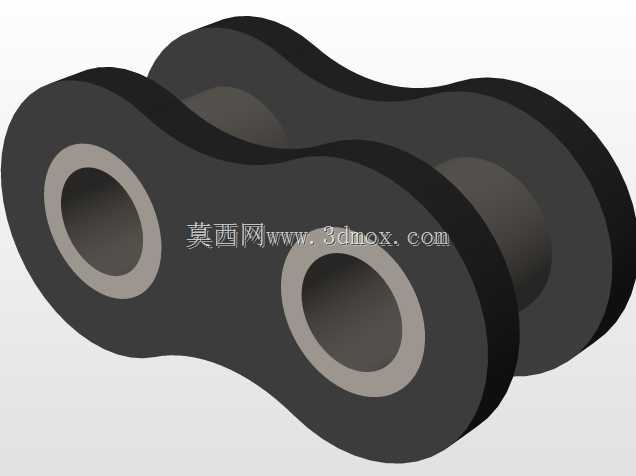

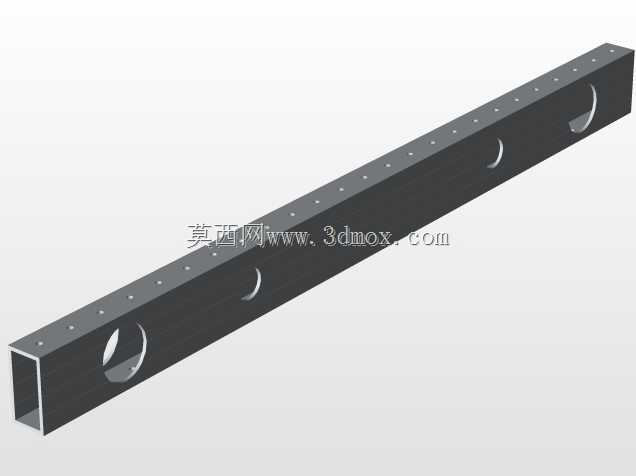

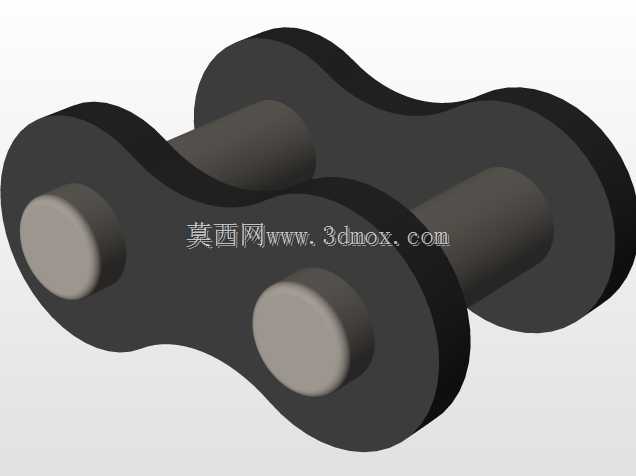

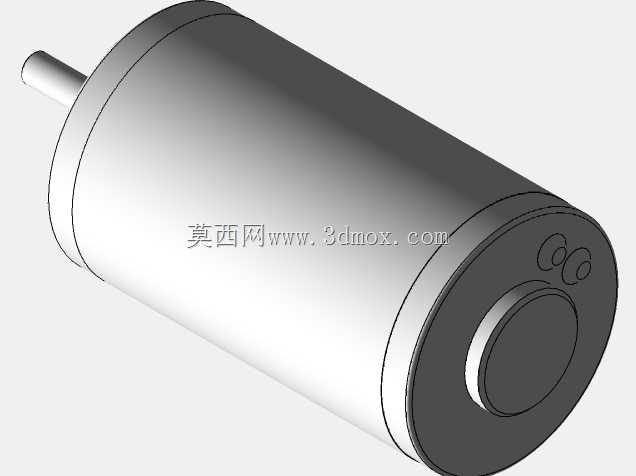

该驱动底盘主要面向教育竞赛机器人、小型仓储转运AGV、实验室巡检移动平台等应用场景，作为移动类机器人的核心承载与行走基础部件，承担整机负载承载、动力传递、行走转向的核心功能，可适配各类需要平面全向移动的作业需求，尤其适合空间狭窄、需要灵活调整位姿的作业环境，能够完成原地旋转、横向平移、斜向行进等常规轮式底盘无法实现的移动动作，大幅提升移动平台的作业灵活性。底盘主体采用2x1规格工业铝型材搭建框架结构，铝型材本身自带的标准安装槽位可快速搭载上层功能模块，无需额外定制复杂安装支架，能有效缩短整机装配周期，同时铝型材材质自重较轻、结构强度充足，可在保证整体负载能力的前提下降低底盘自重，提升动力利用效率。行走轮组采用麦克纳姆轮布局，四个轮组分别独立配置驱动单元，通过差速控制实现全向移动功能，轮组替换为高抓地力橡胶轮面，可在环氧地坪、水泥地面、薄地毯等常见室内地面稳定行走，不易出现打滑空转问题。动力传递采用“蝴蝶”式传动布局，电机输出动力通过齿轮、皮带轮、链条组成的多级传动结构传递至车轮，传动路径经过优化设计，可保证四个轮组的动力输出同步性，避免因传动差速导致的行走偏移问题；传动部件选型匹配常规负载需求，齿轮采用正齿轮结构，传动效率高、加工维护成本低，配合标准轴承支撑旋转轴，可有效降低传动过程中的摩擦阻力，提升传动系统使用寿命。设计过程中充分考虑安装边界与拓展性，框架整体为矩形对称结构，电机均采用内嵌式安装，不会超出框架外轮廓，可有效避免移动过程中电机与周边障碍物发生碰撞；铝型材框架的各个安装面均预留标准安装孔位，可根据需求加装传感器支架、电池仓、上层作业模块等组件，轮组与框架的连接采用可调式安装结构，可根据实际使用需求微调轮组张紧度，保证传动系统始终处于最佳工作状态，同时也方便后期易损件的更换维护。底盘整体重心经过优化配置，较重的电机部件均布置在框架下层靠近轮组的位置，可有效降低整机重心，提升行走过程中的稳定性，避免急停、转向时出现侧翻风险。
