双链轮滚子链传动结构设计

这套链传动结构是机械传动系统中极为常见的动力传递组件，广泛应用于轻工输送设备、小型动力传输工位、农业作业机具、普通机床辅机传动、自行车类代步设备、包装生产线输送段等需要精准同步转速、传递中等扭矩的作业场景中，可在两轴中心距较大的工况下完成动力的稳定传递，相比带传动拥有更精准的传动比，不会出现打滑丢转的问题，相比齿轮传动则能适应更大的轴间距布局，不需要额外增加过多的中间过渡齿轮来补偿距离，整体结构的布置灵活性更强。

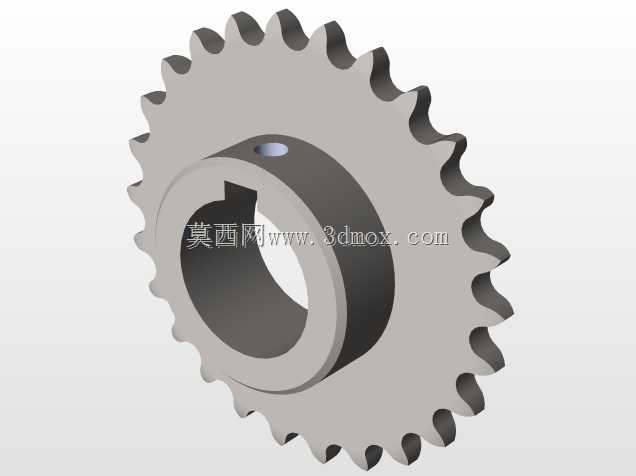

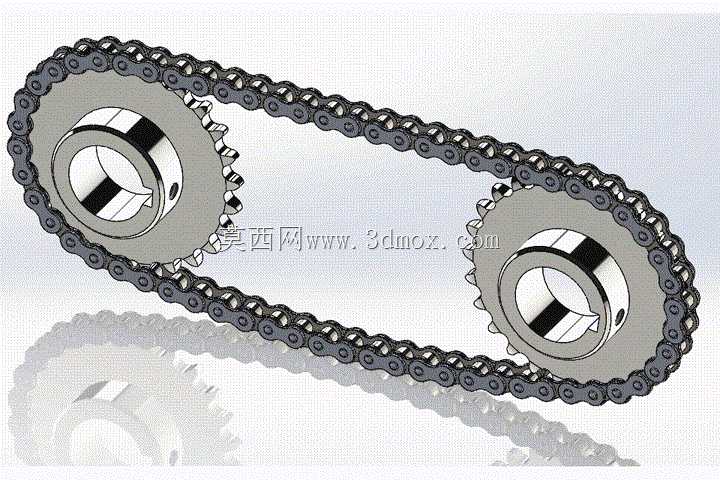

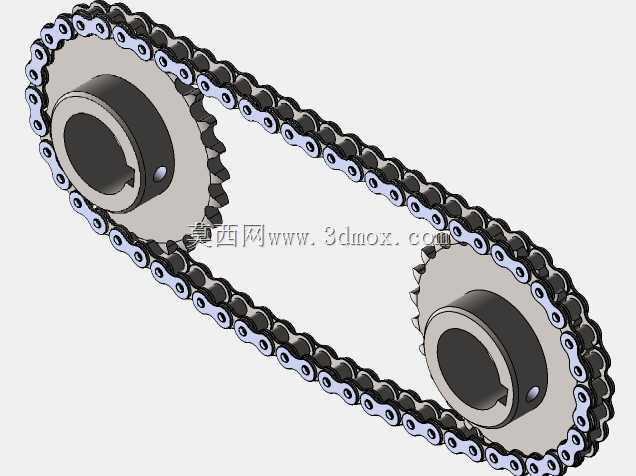

该结构核心功能是将主动轴的旋转扭矩通过啮合的链条传递到从动轴端，实现转速与扭矩的匹配输出，整套结构包含两个参数匹配的链轮与闭合的滚子链条，链轮的齿形经过渐开线修形设计，能和链条的滚子部位实现顺滑啮合，在传动过程中可以有效降低啮合冲击，减少运行过程中的噪音与齿面磨损，延长整套传动组件的使用寿命。链轮中心设计有标准键槽结构，可通过平键与传动轴实现周向固定，避免传动过程中出现链轮与轴的相对转动，链轮端面还预留了紧定螺钉孔位，可实现链轮的轴向定位，防止运行过程中链轮出现轴向窜动，保障链条始终处于链轮的啮合齿宽范围内，避免脱链故障。

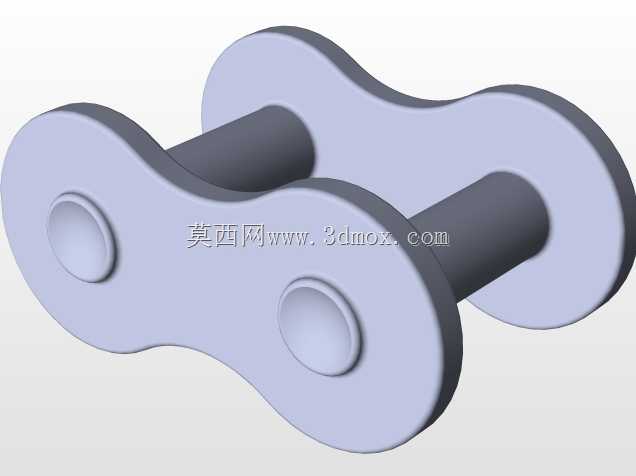

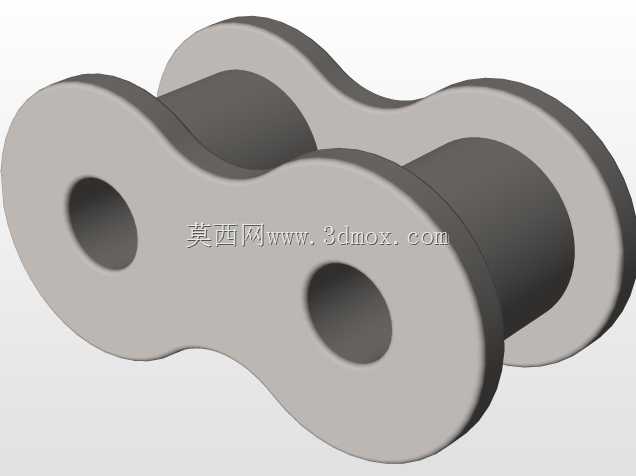

设计过程中首先根据需要传递的额定扭矩、目标传动比、两轴的设计中心距确定链轮的齿数、节距与链条的节数，主动链轮与从动链轮的齿数比严格匹配设计传动比，链条的总节数经过精准计算，确保安装后链条拥有合理的张紧余量，既不会因为张紧度过大加剧链轮轴承的负载与链条磨损，也不会因为张紧度过小出现传动抖动、跳齿的问题。两个链轮的安装端面严格共面设计，避免因为安装偏斜导致链条侧面与链轮齿侧产生异常摩擦，降低运行阻力与零件损耗。链轮的齿部经过硬化处理设计，可承受长期啮合的接触应力，滚子链的链板采用等强度设计，销轴与滚子之间预留合理的配合间隙，保障链条弯折过程中转动顺滑，在常规润滑条件下可长期稳定运行。

在安装边界上，两个链轮的中心距可根据实际设备的布局需求在合理范围内调整，链轮的外径、齿宽、轮毂长度、内孔直径都适配常规的传动轴安装尺寸，链条的宽度方向尺寸紧凑，不会占用过多的设备横向安装空间，可适配多数中小型设备的传动舱布局需求，不需要对设备主体结构做大幅改动即可完成安装替换。整套传动结构运行过程中传动效率较高，维护保养便捷，仅需要定期补充润滑脂、检查链条张紧度即可维持稳定运行，可适应多粉尘、一定湿度的常规工业作业环境，在额定负载范围内不会出现传动失效的问题，能够为设备提供长期可靠的动力传递保障。
