HTD8M型同步带轮传动组件结构设计

项目分类:3D模型 发布时间:2021-05-20 ID:177409
  • HTD8M型同步带轮传动组件结构设计
  • HTD8M型同步带轮传动组件结构设计
  • HTD8M型同步带轮传动组件结构设计
  • HTD8M型同步带轮传动组件结构设计
  • HTD8M型同步带轮传动组件结构设计
  • HTD8M型同步带轮传动组件结构设计
  • HTD8M型同步带轮传动组件结构设计
  • HTD8M型同步带轮传动组件结构设计
  • HTD8M型同步带轮传动组件结构设计

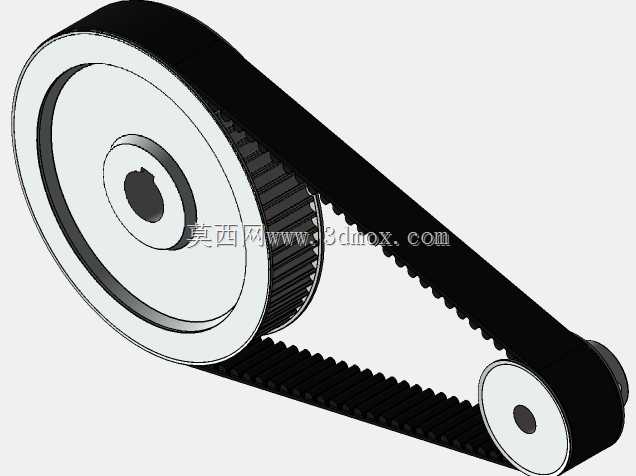

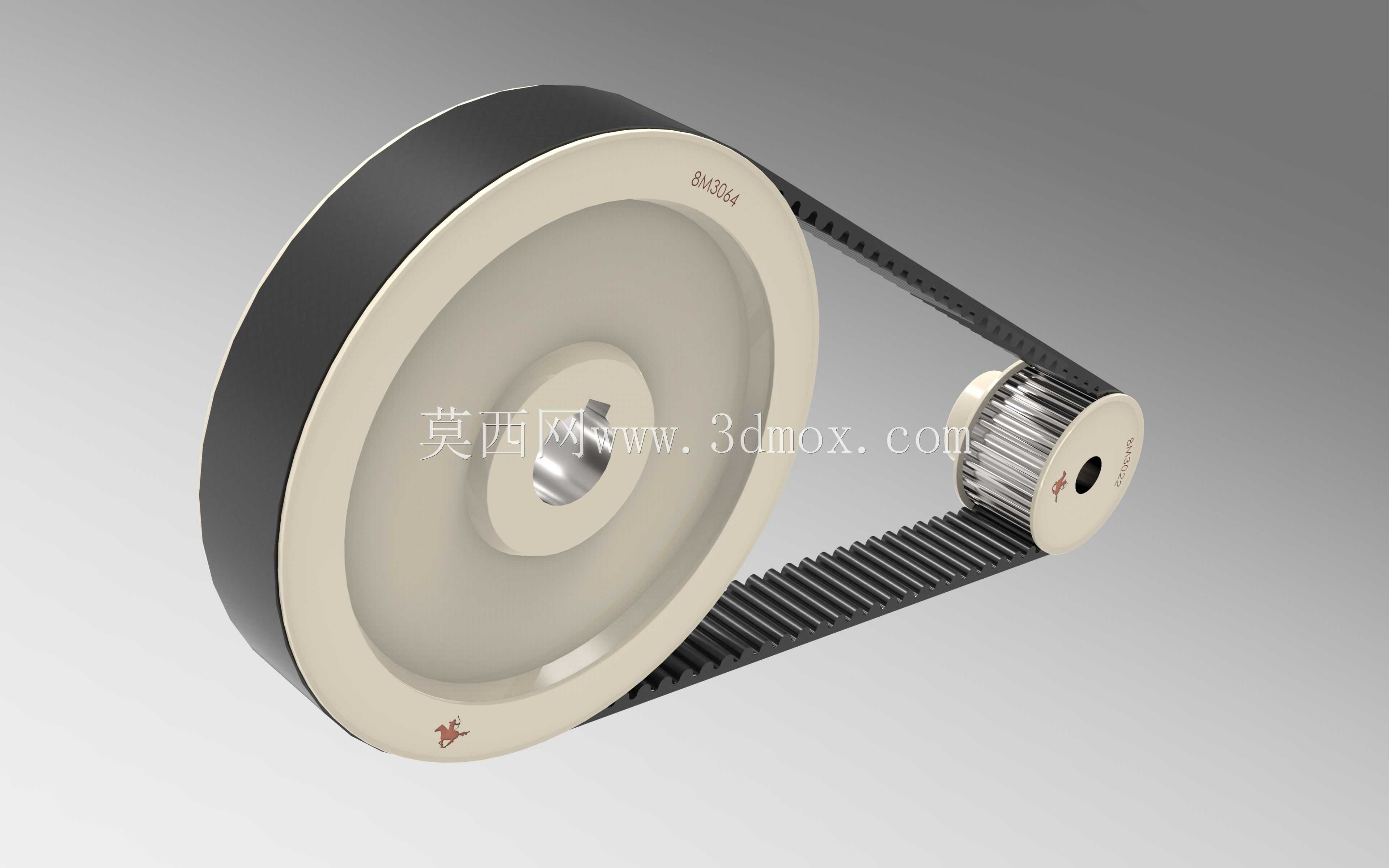

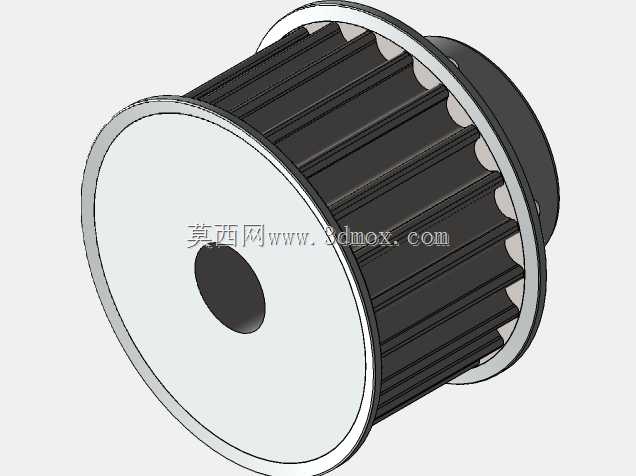

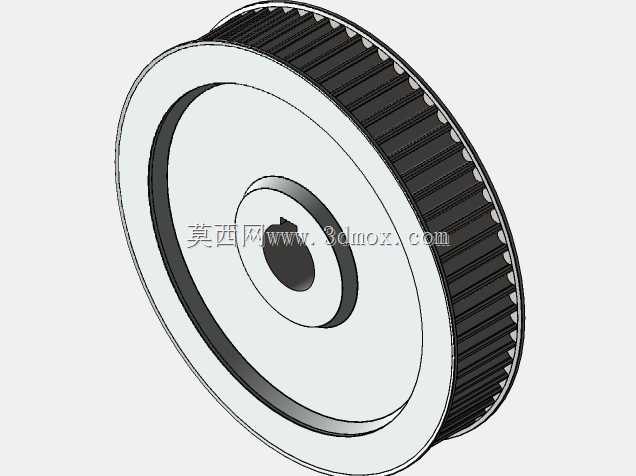

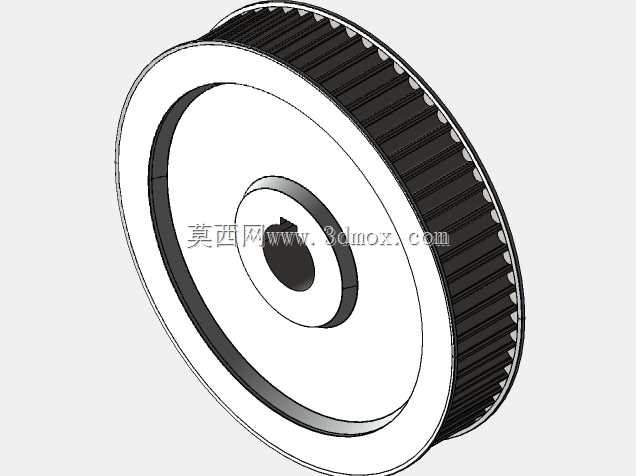

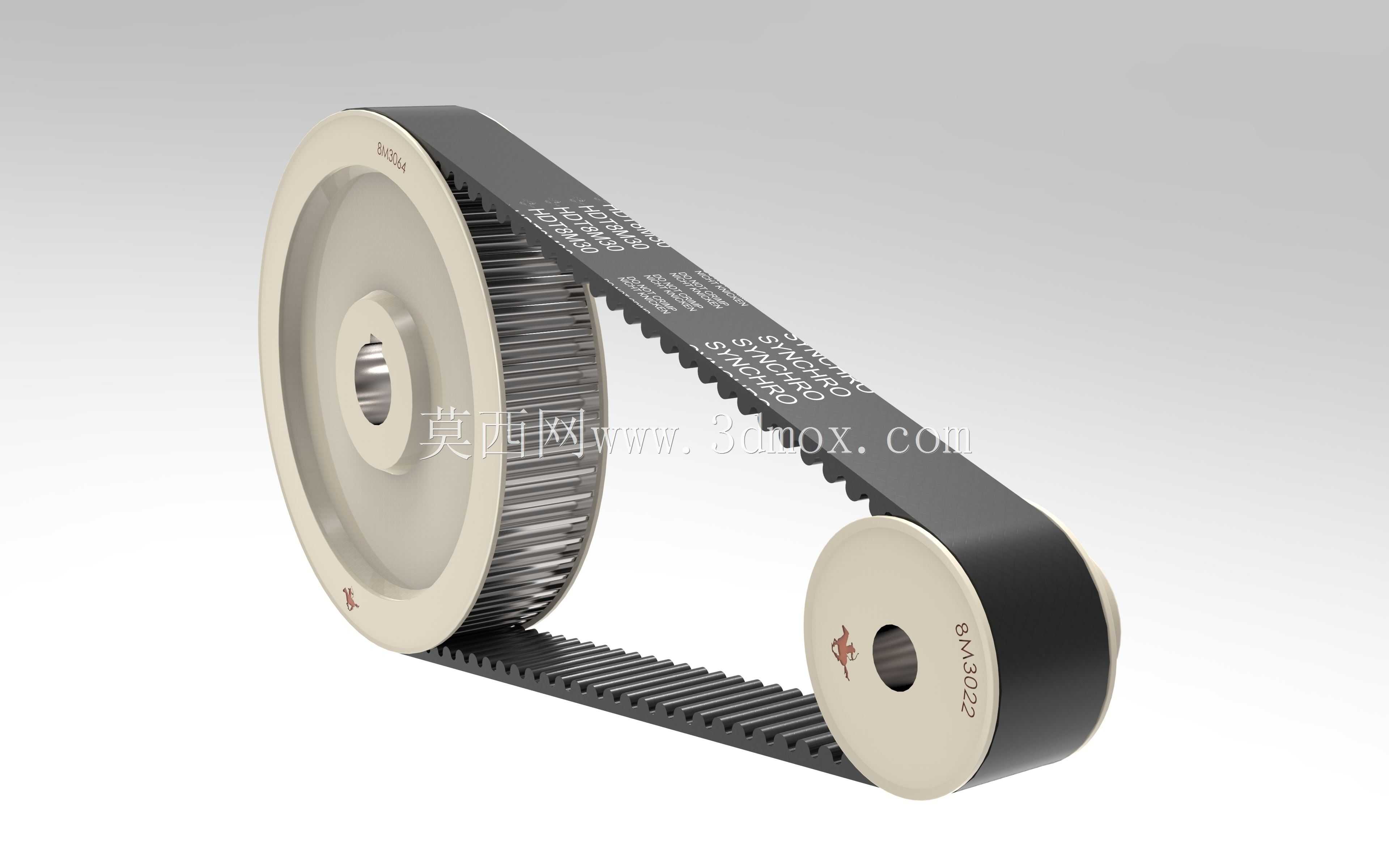

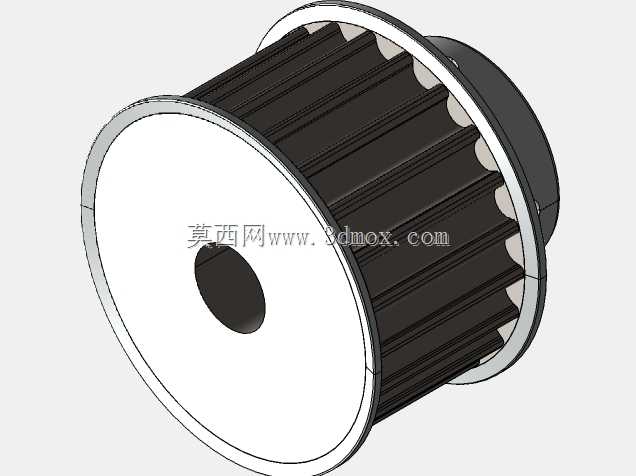

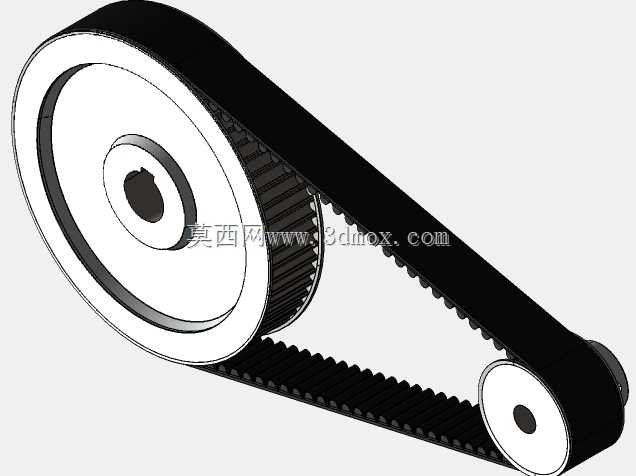

这套HTD8M型同步带传动组件,是机械传动系统中应用极为广泛的精密动力传递部件,核心依托带齿与轮齿的精准啮合实现无滑差的动力传输,目前在自动化生产线输送单元、小型动力设备主轴驱动、精密检测设备进给机构、轻工包装设备动力传递等场景中承担核心传动功能,相比传统平带传动具备传动比精准、张紧力需求低、传动效率高、维护频次少的突出优势,也可在部分对传动同步性有要求的小型动力布局中替代齿轮传动,规避齿轮传动对中心距精度的严苛要求,降低整体安装调试的难度。整套组件由一大一小两个圆弧齿同步带轮与配套的环形同步带构成,带轮采用HTD8M齿形设计,也就是节距为8mm的圆弧齿廓,这种齿形相比传统梯形齿同步带,齿根应力集中系数更低,带齿与轮齿啮合过程中受力更均匀,能承受更高的瞬时冲击载荷,高速运转时的噪音与振动也明显更小,适配的转速区间覆盖每分钟几十转到数千转的常规工业传动需求,单组传动的传递功率可覆盖几十瓦到数千瓦的常规动力区间。设计过程中首先围绕传动比需求确定两个带轮的齿数配比,小带轮的齿数选取充分考虑了带的弯曲疲劳寿命,避免齿数过少导致带体反复弯折的曲率过大,提前出现带芯层断裂失效的问题;大带轮的齿形公差严格匹配带体的齿距精度,保证啮合过程中每一个齿都能平稳嵌入轮槽,不会出现卡滞、爬齿的异常工况。带轮的安装结构上,中心设置标准通孔与键槽结构,可直接与配套的传动轴配合实现周向固定,带轮两侧设置挡边结构,避免运转过程中带体出现轴向窜动脱落的问题;带体采用氯丁橡胶基体搭配高强度玻璃纤维抗拉层,齿面覆盖耐磨尼龙布层,既保证带体的抗拉强度,长期受拉不会出现明显的节距伸长,也能降低齿面的磨损速率,延长整套组件的使用寿命。安装边界上,两个带轮的中心距预留了合理的张紧调节余量,既可以通过调整中心距实现带体的合适张紧力,也能适配张紧轮的加装需求,适配不同安装空间的布局要求;带轮的外径、轮缘宽度都与带宽、齿形参数精准匹配,保证带体与轮面的接触面积充足,不会出现偏载磨损的问题。整套传动组件的结构设计充分兼顾了传动精度、负载能力与安装便利性,在常规工业环境下无需复杂的润滑维护,仅需定期检查张紧力与带体磨损情况即可长期稳定运行,能够为各类需要精准同步传动的设备提供可靠的动力传递方案。
