凯斯HC63无刷电机三维结构设计

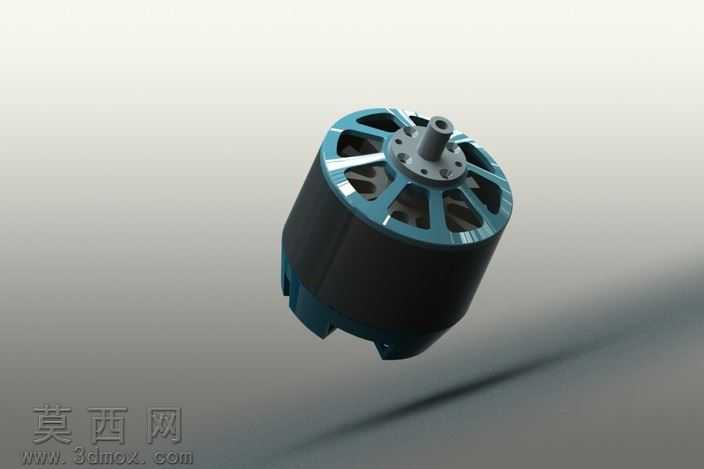

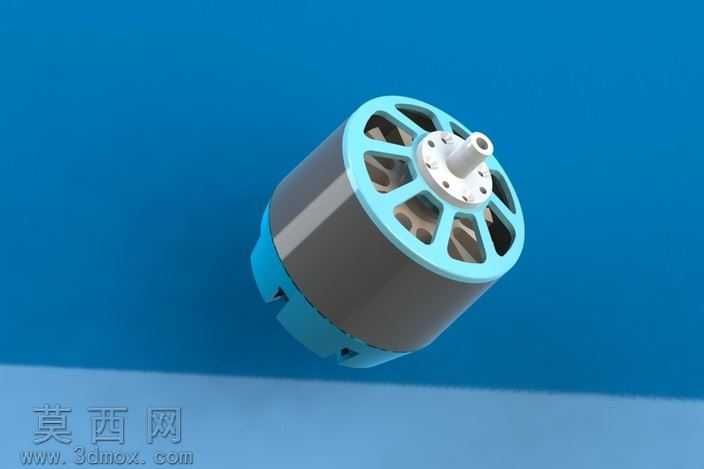

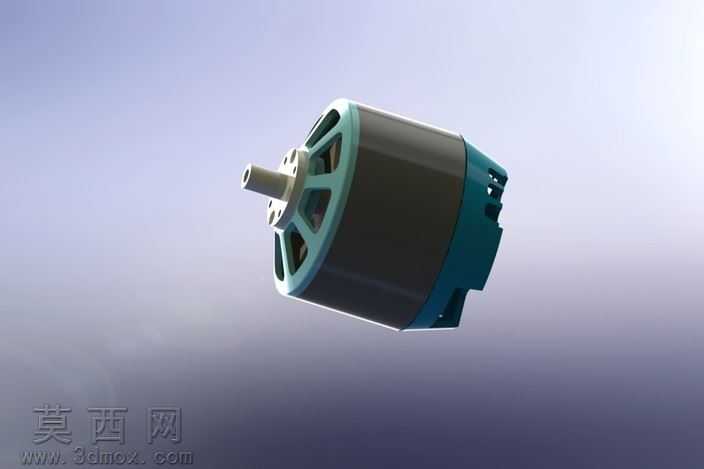

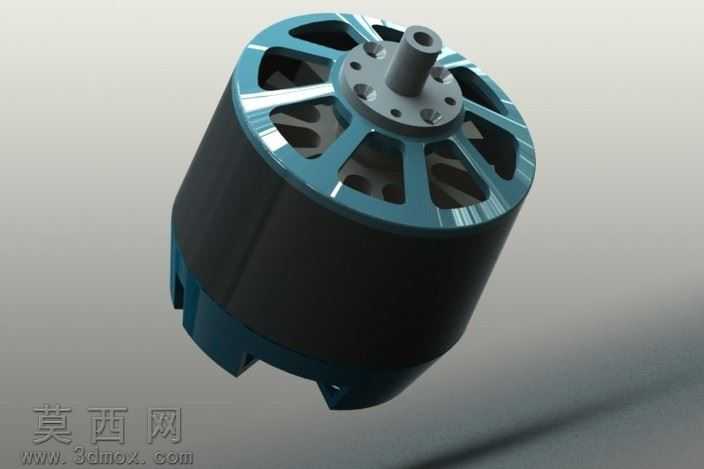

本模型为凯斯HC63无刷电机的三维数字化设计成果，建模过程严格遵循真实无刷电机的工程尺寸比例，在三维建模环境中完成了全零部件的参数化搭建。首先从电机核心的转子输出轴部分开始构建，精准还原了轴端的安装定位孔、轴肩的限位结构，保证输出轴与转子铁芯、上端盖的装配公差符合实际电机的配合要求。转子部分的磁钢安装位做了精细化的结构处理，每一处磁钢卡槽的尺寸、定位角度都完全匹配HC63型号电机的实际排布，还原无刷电机转子的动平衡结构特征。电机上端盖采用镂空辐条式结构设计，建模时通过阵列特征完成八个辐条支撑结构的均匀排布，辐条之间的镂空区域兼顾散热减重与结构强度，端盖表面的安装螺丝孔做了沉头处理，还原真实端盖的装配细节，端盖中心的轴承安装位做了同轴度约束，保证与输出轴的转动配合精度。电机主体外壳采用哑光黑色包覆结构，建模时还原了外壳与上下端盖的卡扣衔接结构，外壳表面的细微脱模斜度、底部的出线缺口都做了1:1的细节还原，底部端盖的定位凸台、安装卡扣结构完整呈现，还原电机外壳的防护与定位功能。材质渲染阶段，上端盖采用亮面金属蓝烤漆材质，调整材质的反射粗糙度与高光参数，还原金属烤漆的亮面质感与边缘的高光反射效果；主体外壳采用哑光磨砂工程塑料材质，调整漫反射参数模拟塑料外壳的细腻磨砂质感；输出轴采用银灰色金属材质，添加细微的金属划痕纹理提升真实感；端盖螺丝采用不锈钢金属材质，还原金属紧固件的哑光金属质感。渲染时采用柔和的侧上方打光方案，通过主光源勾勒电机的整体轮廓，辅助光源补全暗部细节，添加柔和的环境反射效果，让电机的金属与塑料材质层次分明，整体视觉效果真实立体。设计过程中充分考虑无刷电机的散热需求与结构强度平衡，镂空端盖的辐条厚度经过结构合理性校验，既保证足够的支撑强度避免端盖受力变形，又最大化镂空区域面积提升电机运转时的空气流通散热效率；外壳的壁厚设计符合工程塑料注塑的工艺要求，避免出现壁厚不均导致的注塑缺陷，各零部件之间的装配间隙预留合理，完全符合真实电机的装配逻辑，可用于RC动力系统的结构展示、装配教学以及相关动力配套方案的可视化演示。
