变倍读数目镜光学组件结构设计

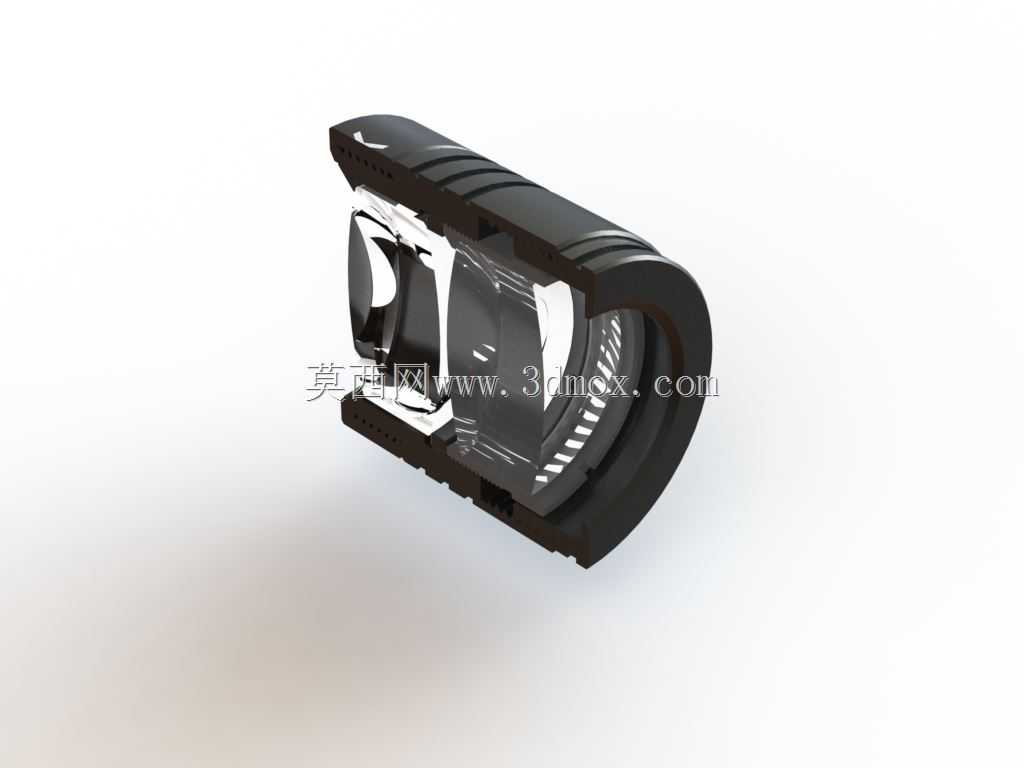

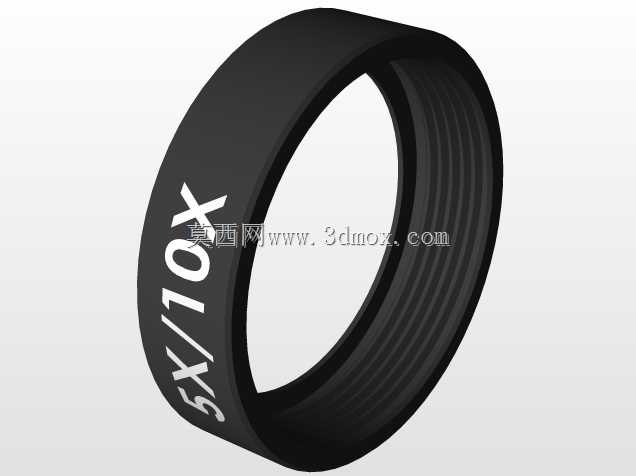

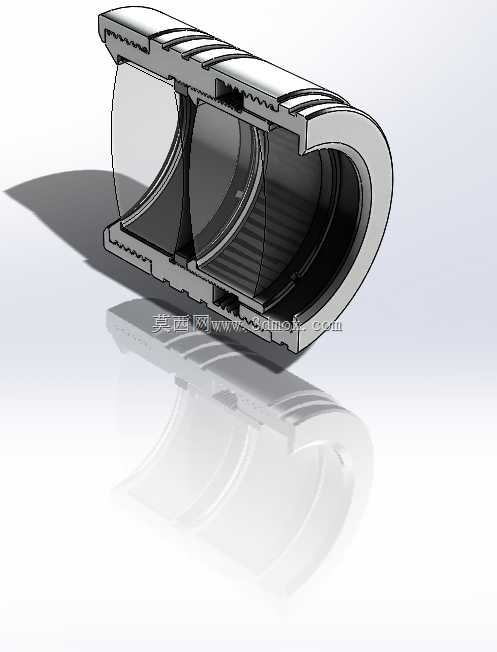

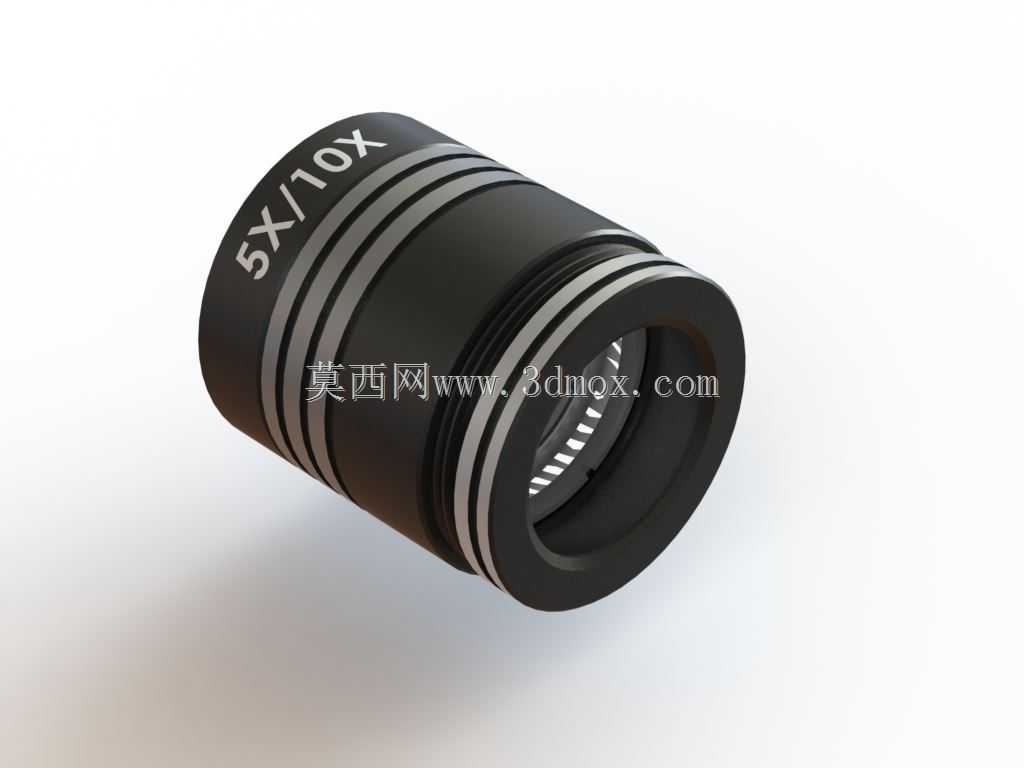

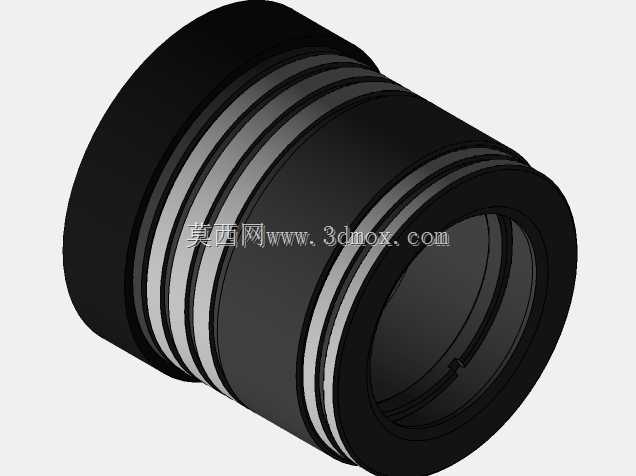

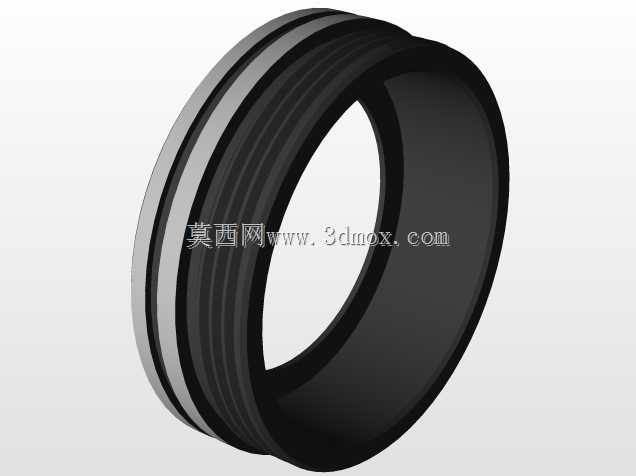

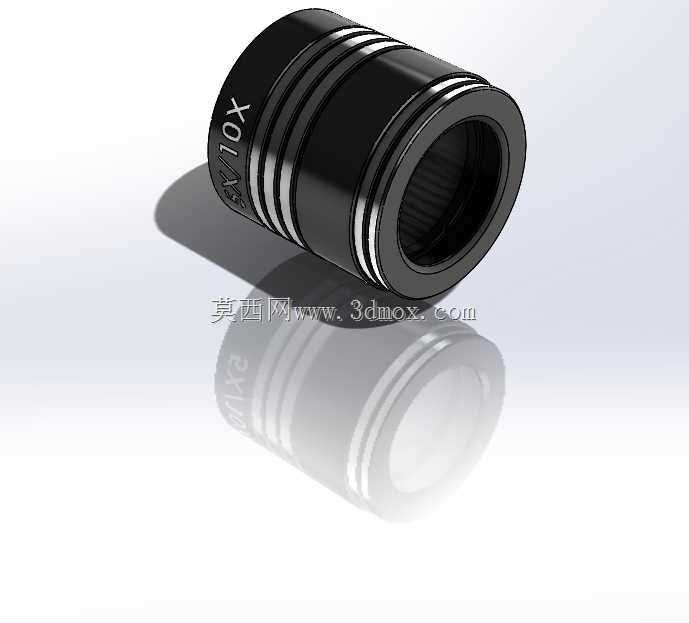

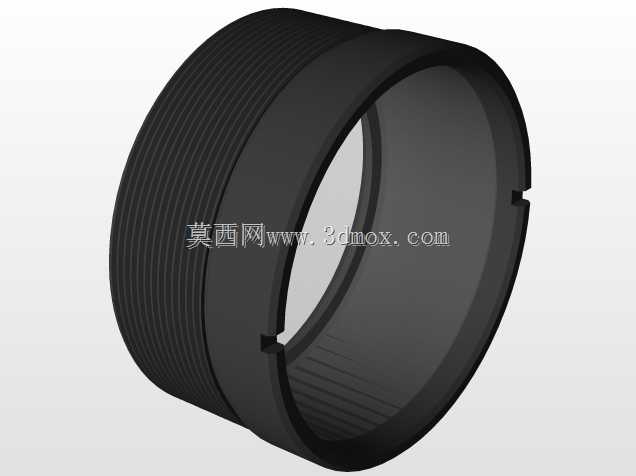

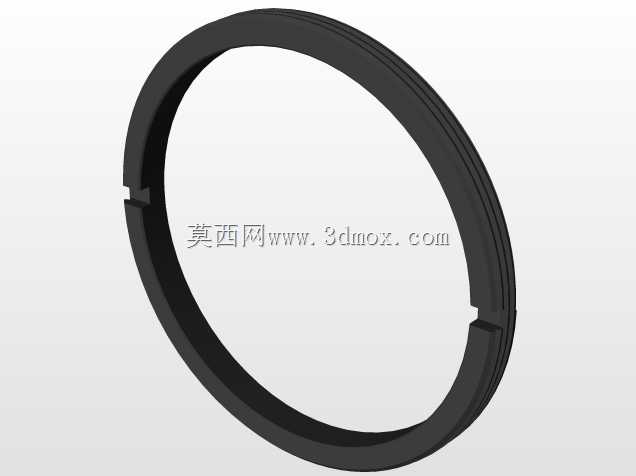

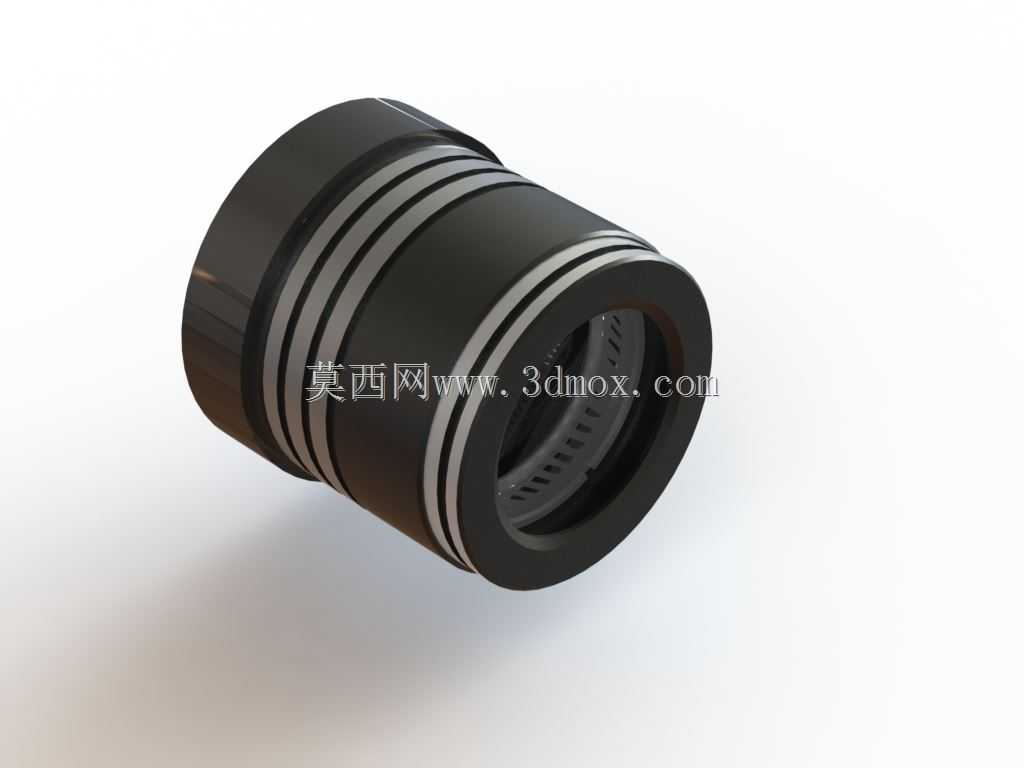

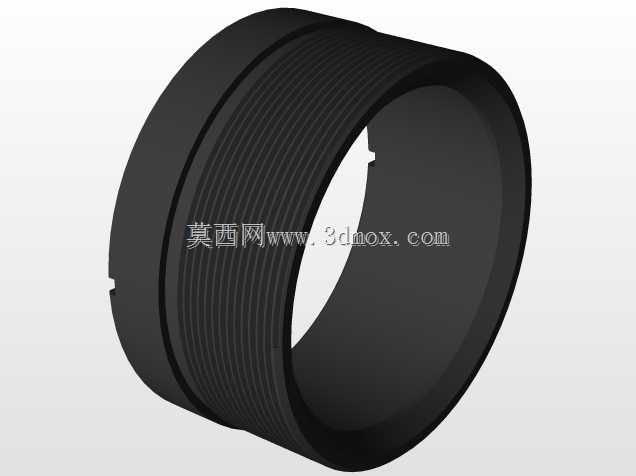

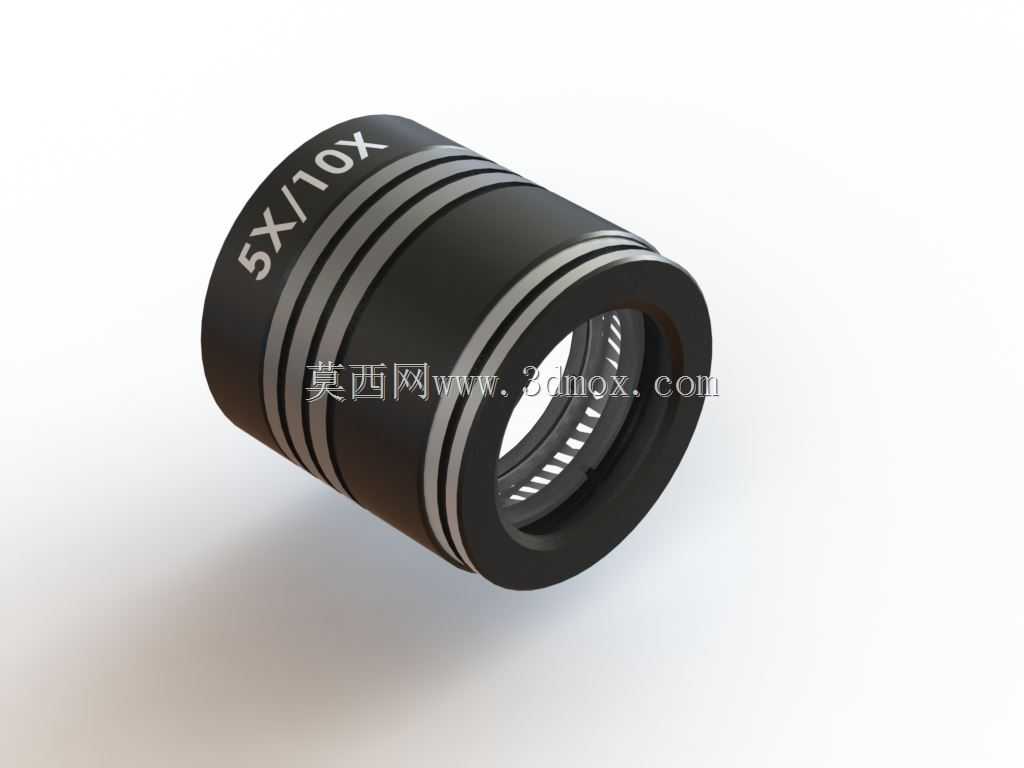

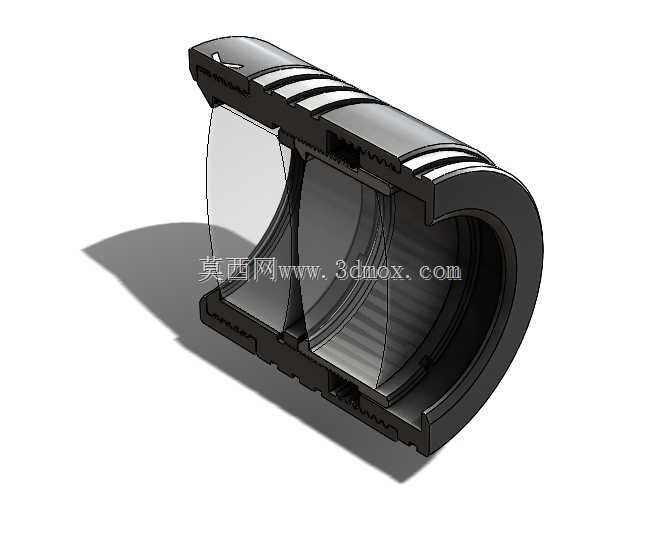

这款变倍读数目镜是光学测量、显微观测类设备的核心目视配套组件，主要适配工具显微镜、金相显微镜、读数千分尺、精密投影测量仪等需要人工目视读数的精密检测设备，在精密加工车间的尺寸抽检、计量室的工件形位公差校验、实验室材料显微观测、电子元器件焊点目检等场景中承担着成像放大、数值读取的关键作用，能够帮助观测者获取清晰的放大视野，精准读取设备刻度或被测件的细节特征，降低人工目视的视觉疲劳，提升读数的准确率与观测效率。产品核心功能为提供5倍至10倍的连续/切换式放大倍率，可根据不同观测场景的视野需求、细节分辨需求灵活调整放大倍数，低倍率下可获得更大的观测视野，快速定位被测区域，高倍率下可聚焦细节特征，分辨微小的刻度线或工件表面纹理；目镜内部设置了适配人眼的视度调节余量，可适配不同视力水平的使用者，无需佩戴矫正眼镜即可获得清晰的成像效果，出瞳距离设计符合长时间观测的人体工学要求，减少长时间观测带来的眼部酸胀感。在设计思路上，这款目镜采用了同轴圆筒式的整体结构，外壳选用耐磨的工程材质做表面防滑处理，外圈的多道环形凹槽既可以提升手动旋转调节倍率时的摩擦力，避免操作打滑，也可以作为结构加强筋提升外壳的抗形变能力，防止日常使用中的磕碰、挤压导致内部镜片移位；内部光学镜片采用同轴限位安装结构，每片镜片都设置了独立的隔圈与密封压圈，保证镜片光轴重合度，避免出现成像偏心、畸变的问题，镜片边缘做了消光处理，减少杂散光反射带来的成像眩光问题，提升视野的对比度与清晰度。外形采用标准圆柱式构型，外径尺寸适配主流光学设备的目镜安装接口，安装端设置了定位止口与防滑密封圈，既可以保证安装后的同轴度，也能避免灰尘、水汽从安装缝隙进入设备内部，轴向长度控制在常规目镜的通用尺寸范围内，不会与设备的其他调节部件产生运动干涉，可直接替换同接口规格的定倍目镜，无需对原有设备做结构改装；目镜的观测端做了圆角过渡处理，贴合人眼轮廓，观测时不会产生硌眼的不适感，整体重量控制在轻量化区间，安装后不会导致设备目镜端过重失衡，保证设备调节操作的顺畅性。
