SOP-8封装电子元器件三维结构设计

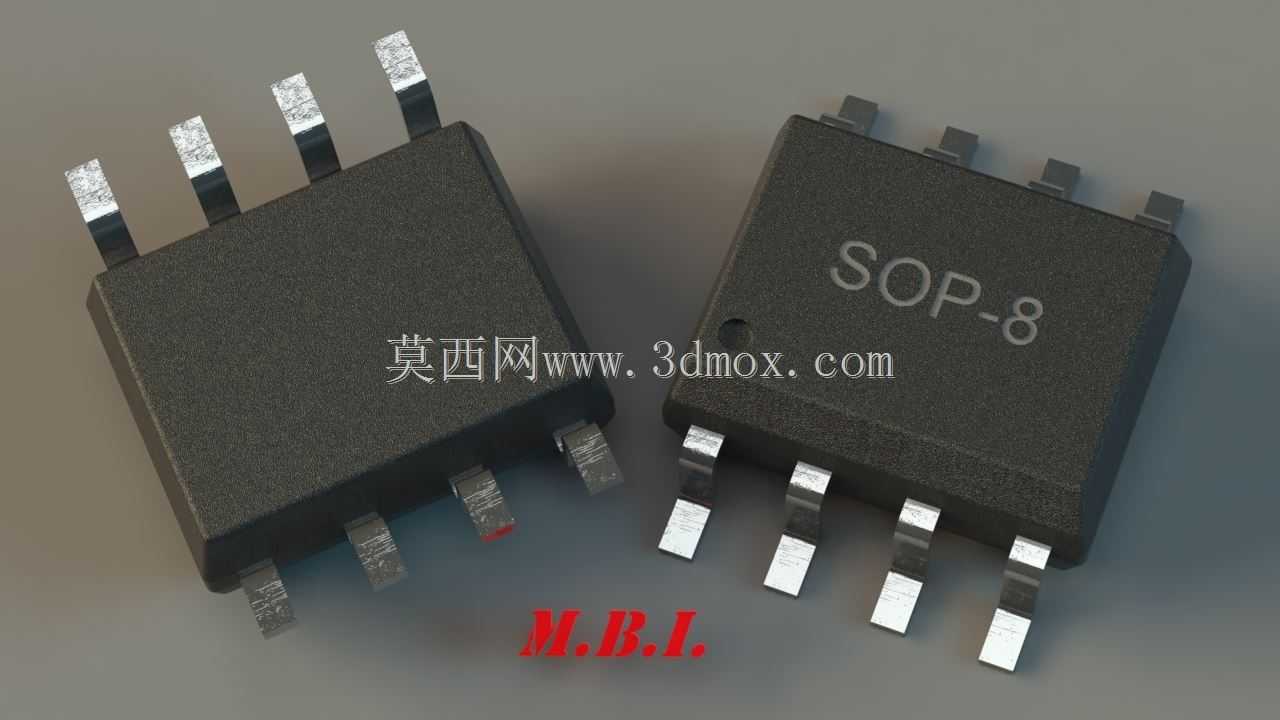

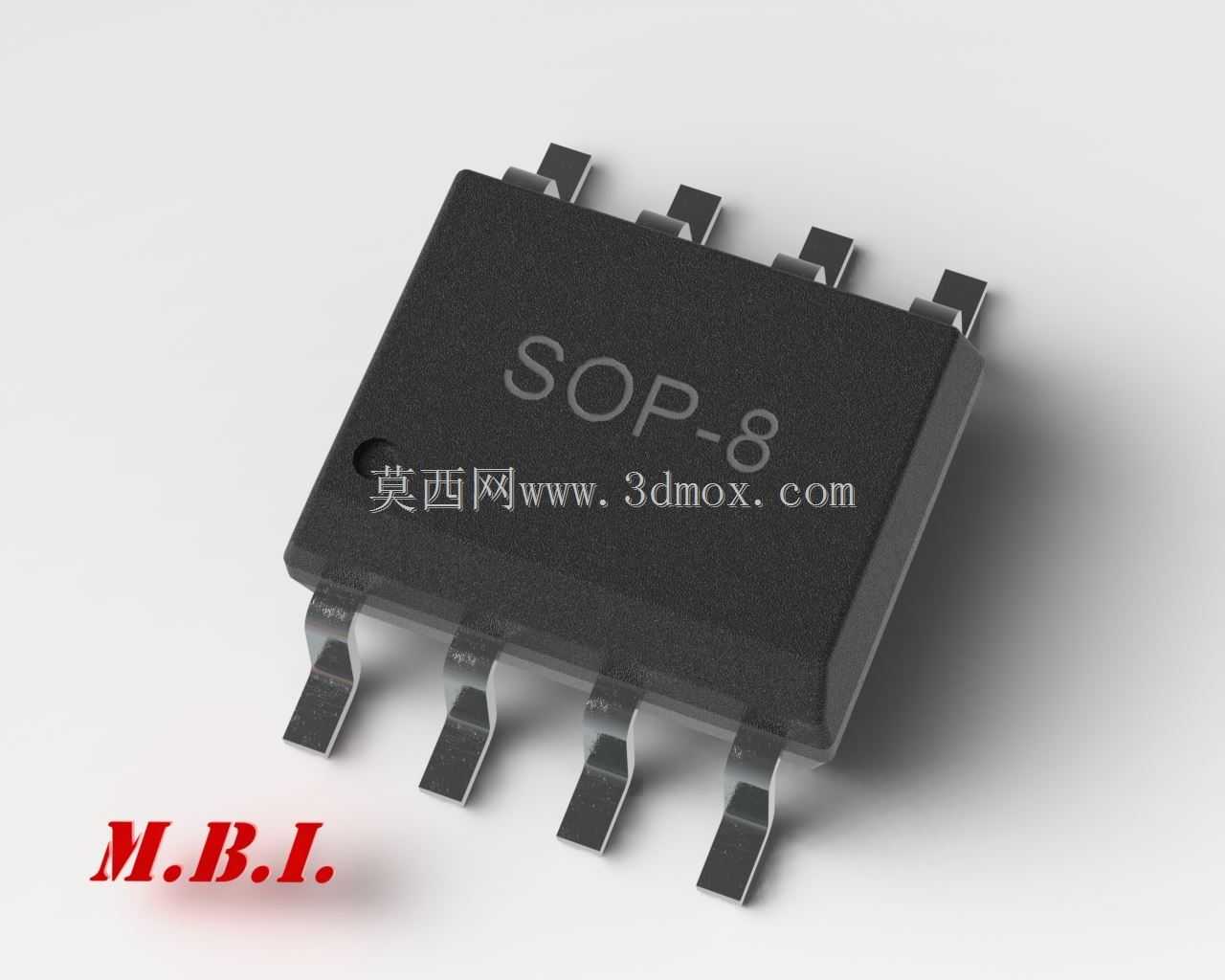

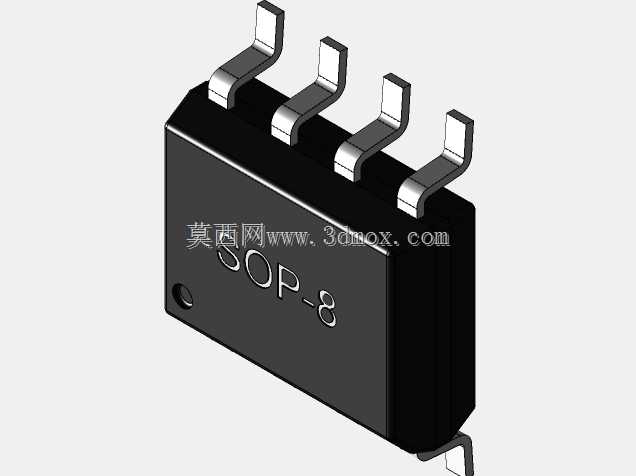

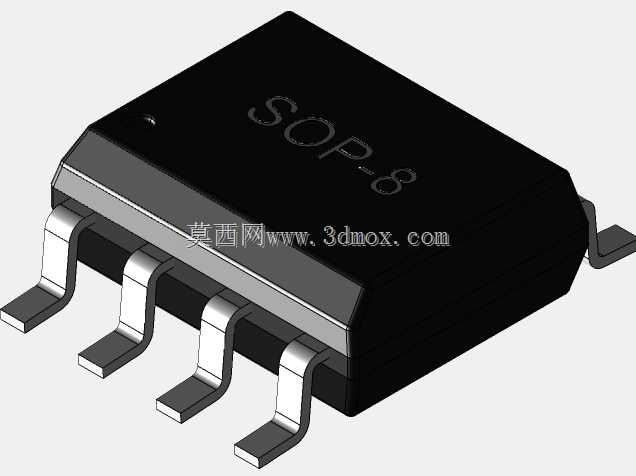

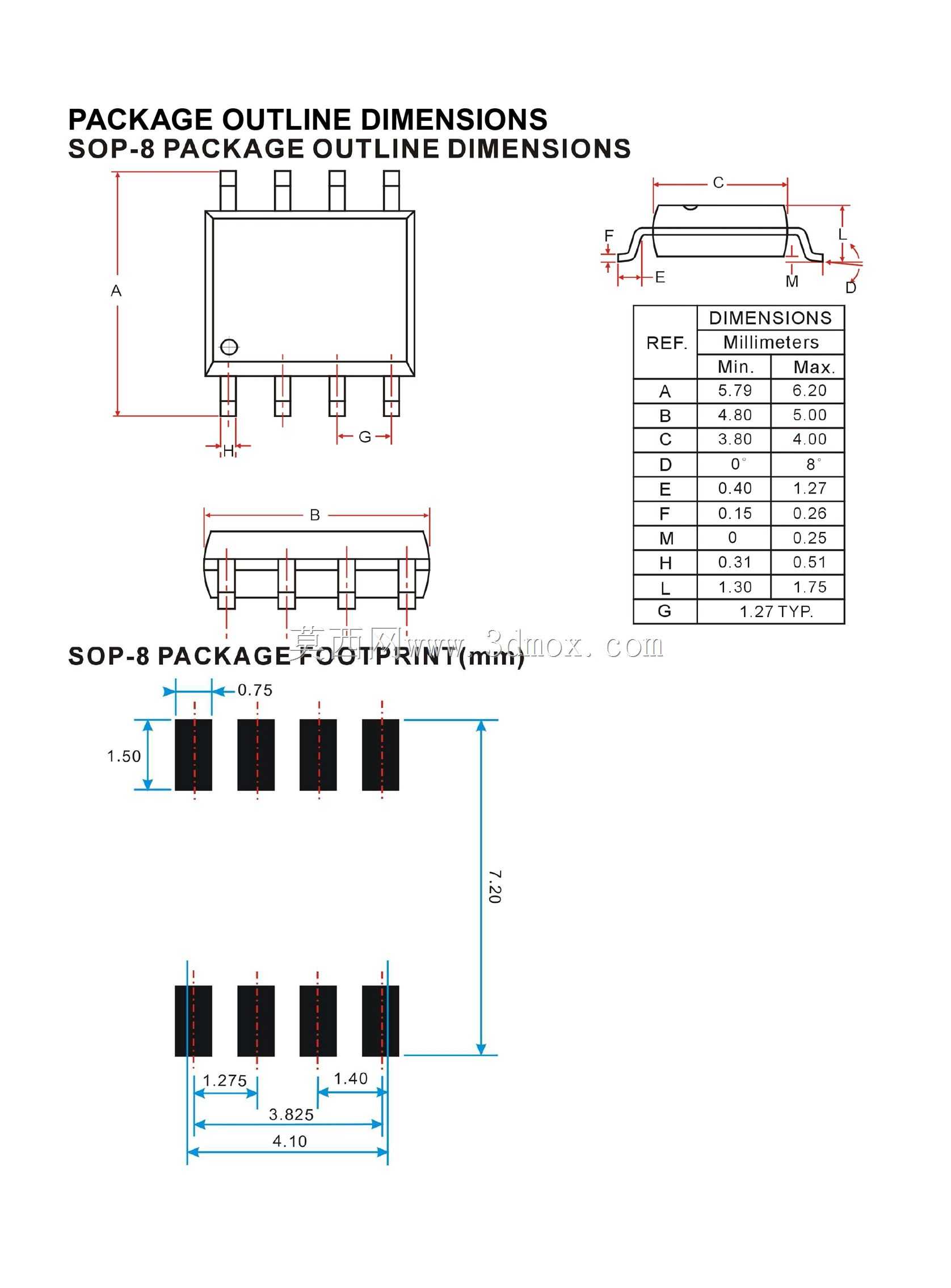

SOP-8封装是表面贴装型集成电路封装中应用极为广泛的一类结构，在消费电子、工业控制、通信设备、汽车电子等诸多领域的电路板组装场景中都承担着核心的芯片承载与电气连接作用，这类封装主要用于集成小引脚数的控制芯片、逻辑芯片、电源管理芯片、信号放大芯片等半导体器件，能够在有限的板卡空间内实现芯片的可靠固定与信号导通，是板级电子设计中最常见的元器件封装形态之一。从实际应用场景来看，SOP-8封装的元器件大量出现在各类电源适配器、智能家电控制板、小型工控模块、车载辅助控制单元、通信终端接口板等产品的PCB组装环节，适配常规的回流焊表面贴装工艺，能够匹配自动化SMT生产线的高速贴装需求，相比传统直插封装拥有更小的占用面积、更短的信号传输路径，能够有效提升板卡的集成度，降低整机产品的体积与重量。在产品功能特性上，这款SOP-8封装结构严格遵循行业通用的封装尺寸规范，本体采用黑色塑封主体结构，两侧对称分布共8个鸥翼型引脚，引脚表面做镀锡处理以保证焊接可靠性，本体一侧设置有定位凹点作为引脚序号识别标记，能够避免生产贴装过程中出现方向错装的问题；塑封本体具备足够的结构强度，能够在常规工作温度范围内保护内部的硅芯片不受外界潮气、机械应力的损伤，引脚的弯折角度与共面度经过设计校核，能够保证贴装时每个引脚都与PCB焊盘充分接触，减少虚焊、连焊等组装不良问题。在设计思路上，这款封装结构完全围绕SMT量产组装的实际需求展开，首先确定了塑封本体的长宽高边界尺寸，保证其能够适配行业通用的SOP-8焊盘封装库，不需要额外调整PCB设计即可直接调用；其次对引脚的伸出长度、弯折弧度、厚度做了精准的参数设定，既保证引脚有足够的机械强度，不会在运输、贴装过程中出现变形，又能让引脚在焊接时具备适当的形变量，抵消焊接热胀冷缩带来的应力，避免焊点开裂；同时在本体表面预留了清晰的标识区域，可用于印刷型号、批次、定位标记等生产信息，满足电子制造环节的追溯与识别需求。在安装边界层面，这款SOP-8封装的引脚间距、本体与引脚的相对位置、引脚末端的宽度都严格匹配通用焊盘设计规范，贴装时所需的周边安全间距符合常规PCB设计的工艺要求，不会和周边相邻元器件产生干涉，能够适配从0.8mm到1.6mm不同厚度的常规PCB板材安装，在常规的波峰焊、回流焊温度曲线下都能保持结构稳定，不会出现塑封本体变形、引脚脱落等问题，完全满足批量电子组装的工艺要求。
