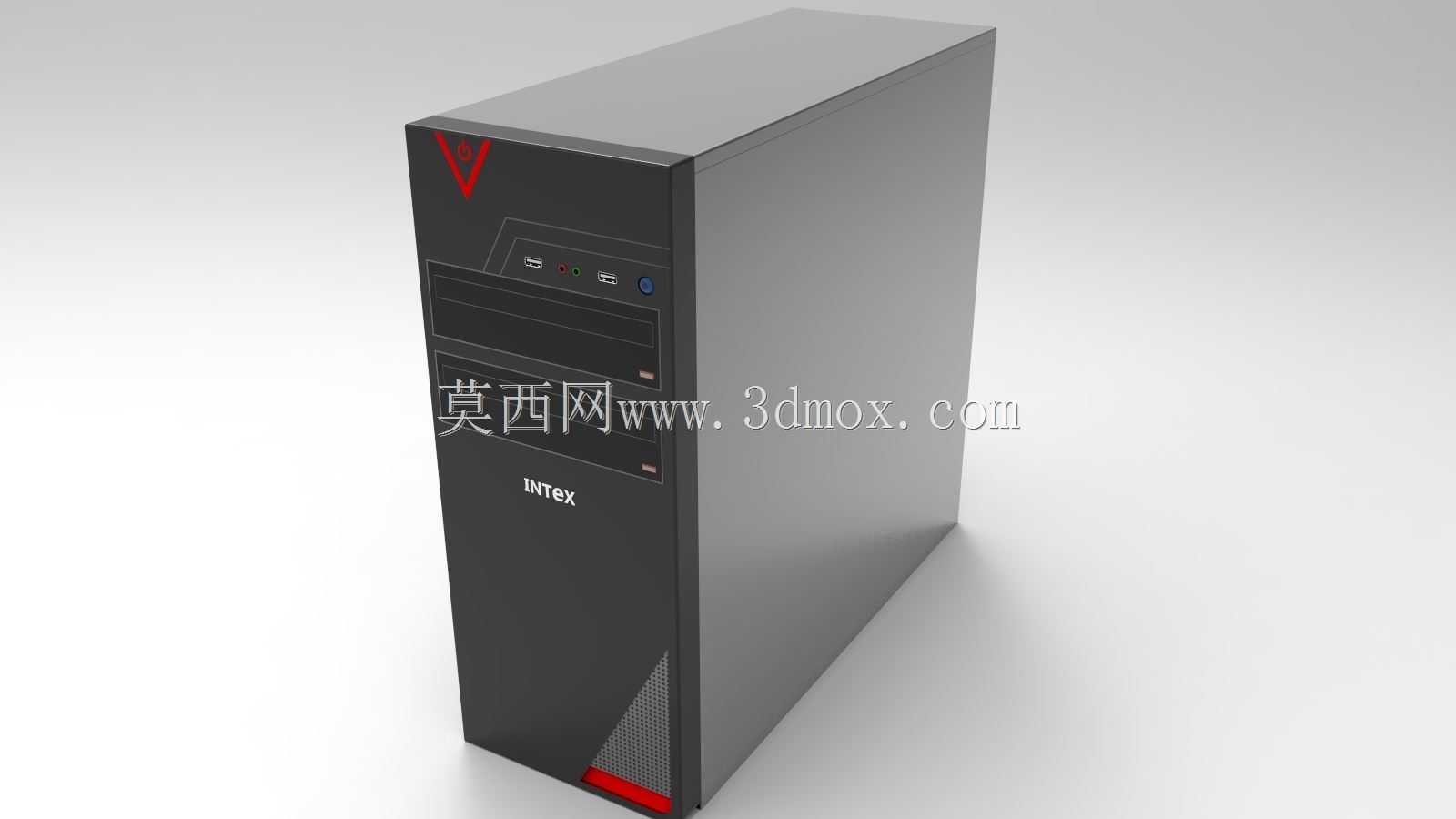

台式电脑主机钣金机柜结构设计

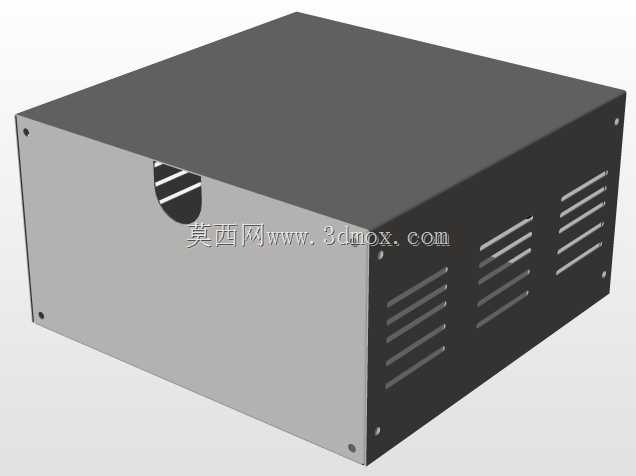

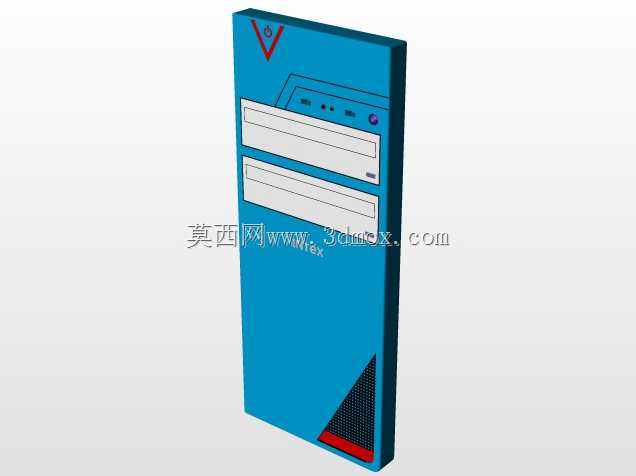

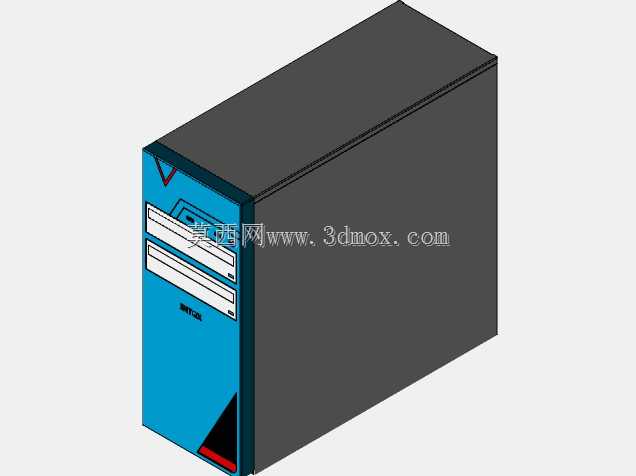

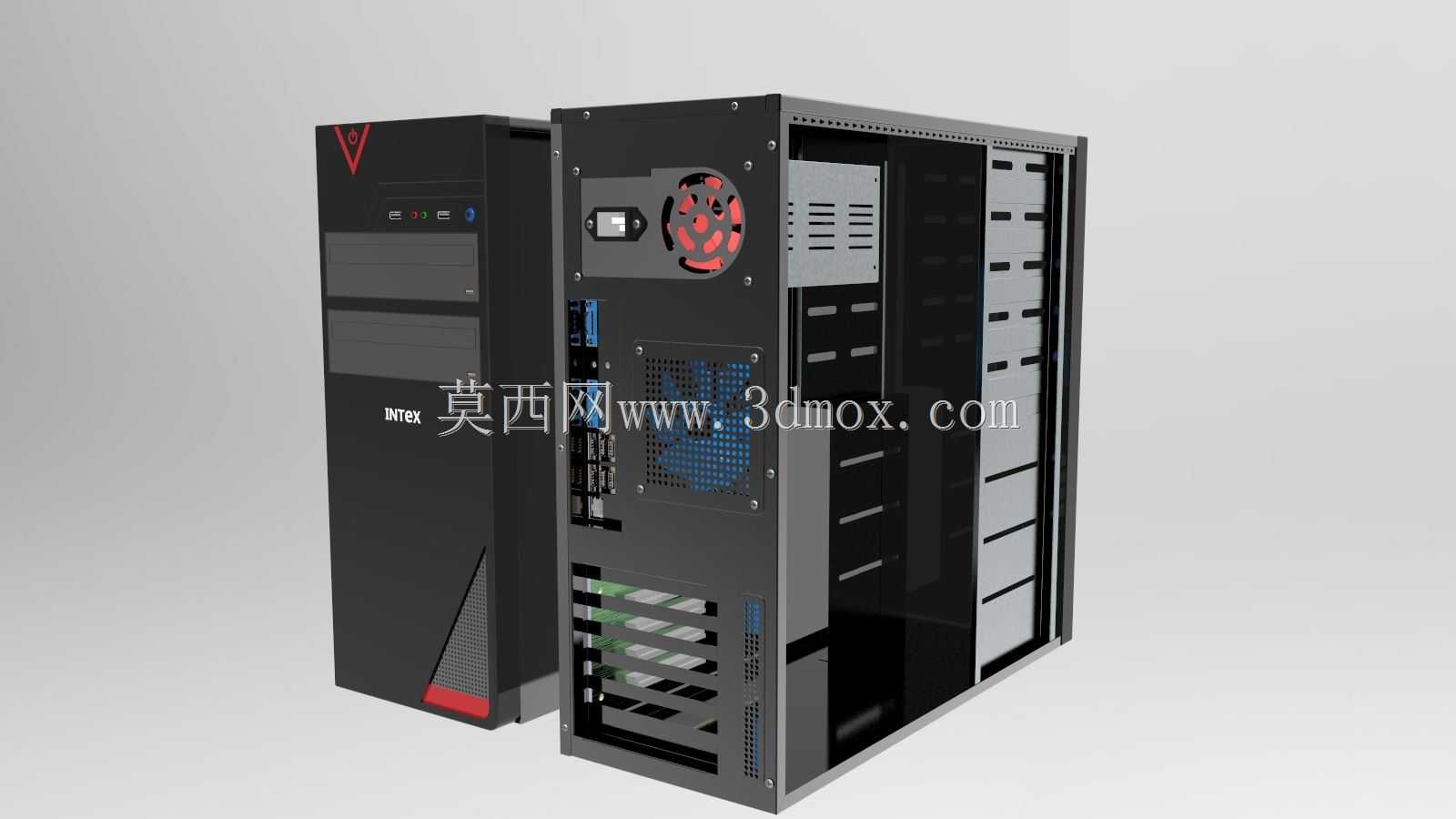

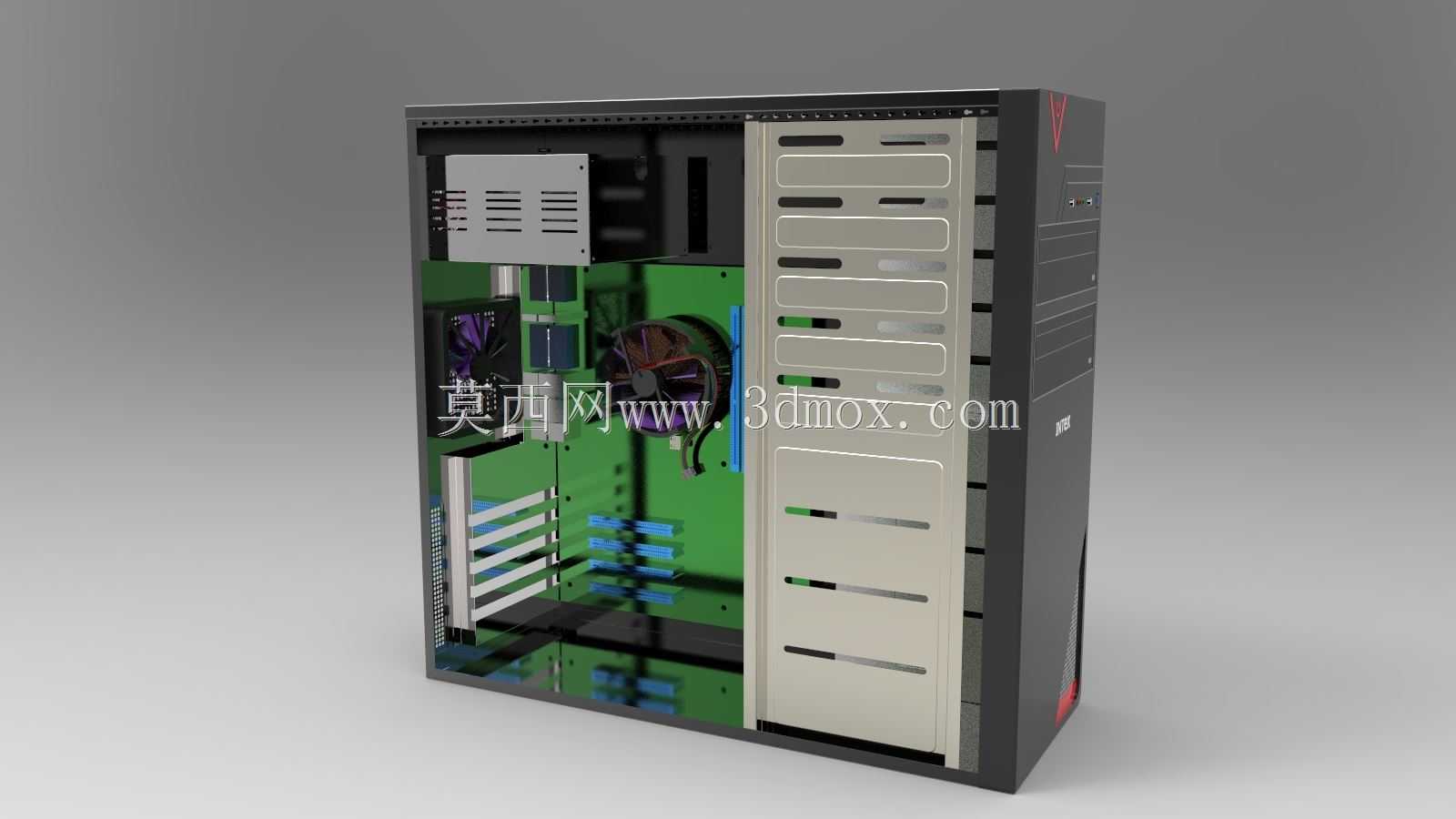

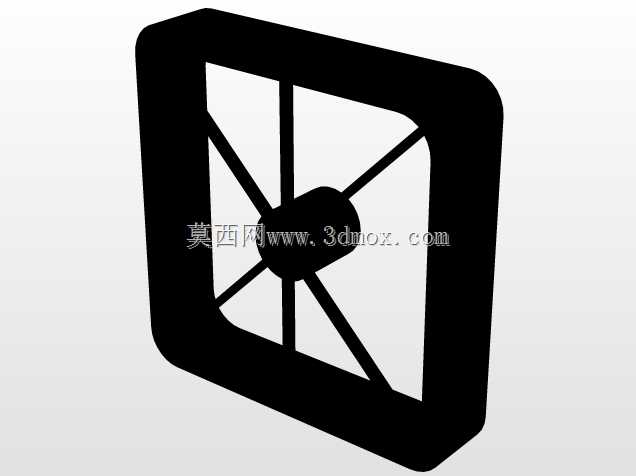

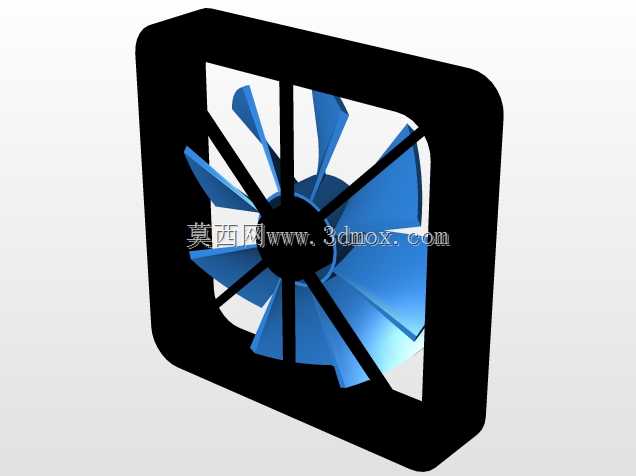

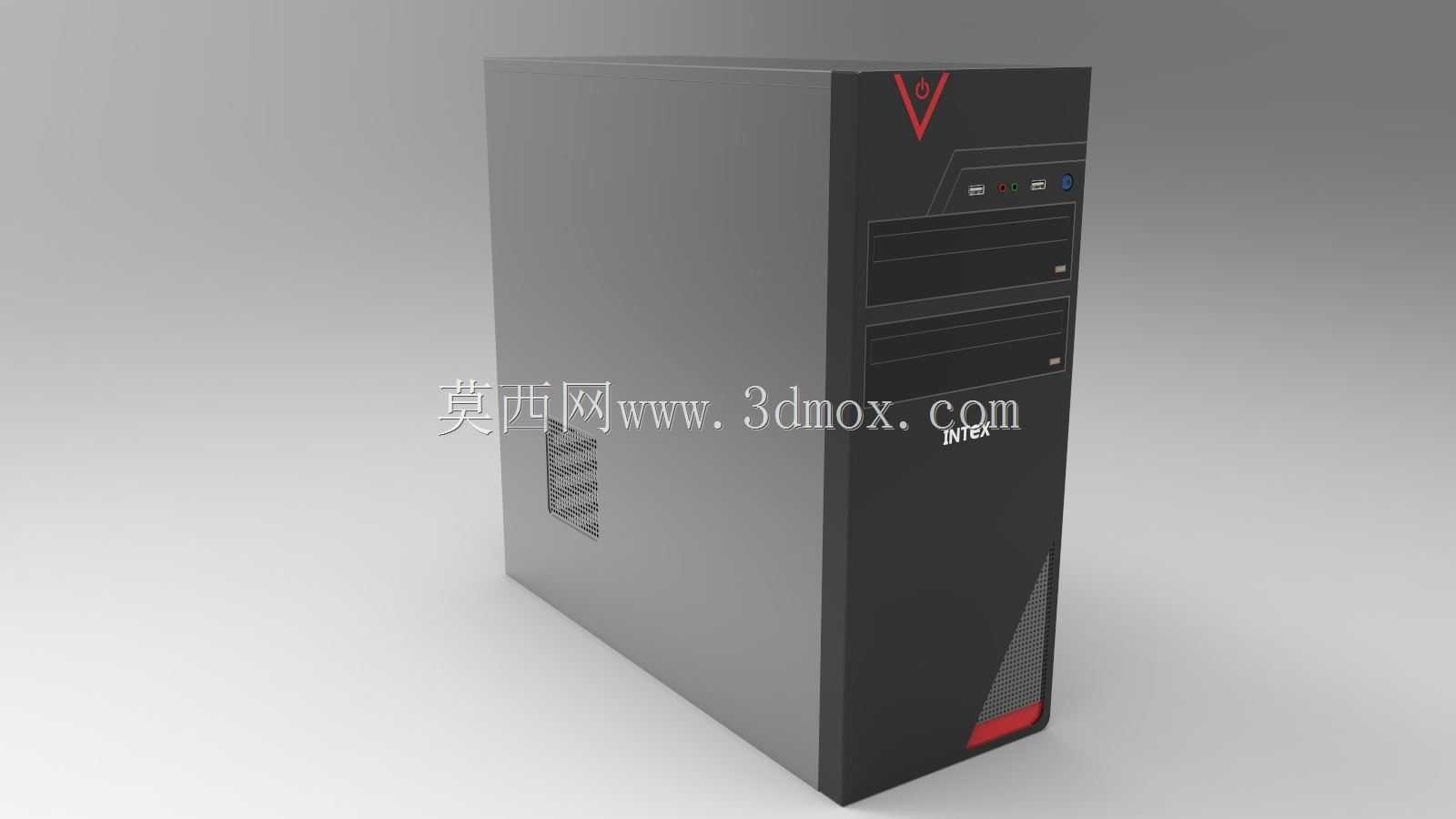

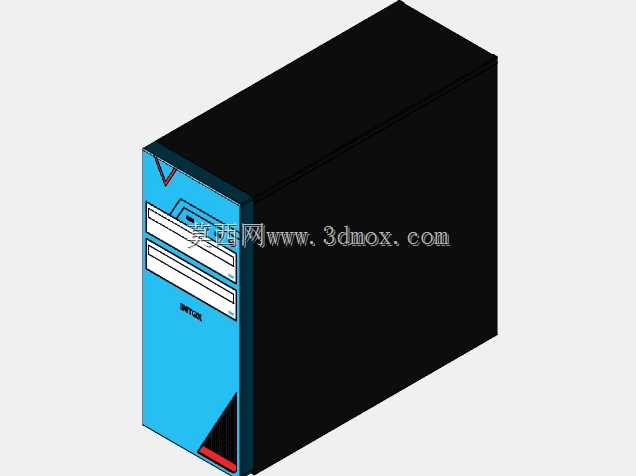

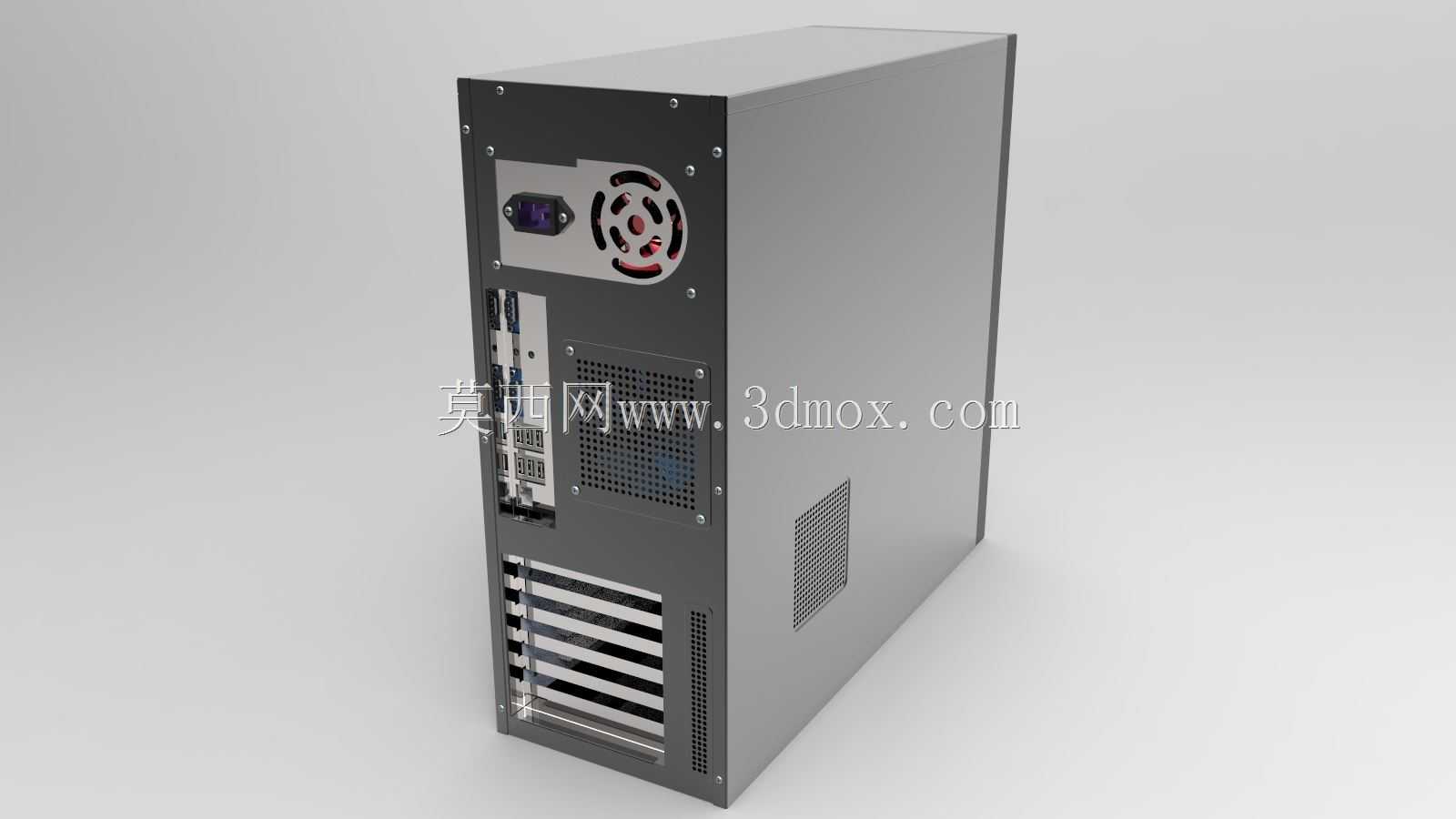

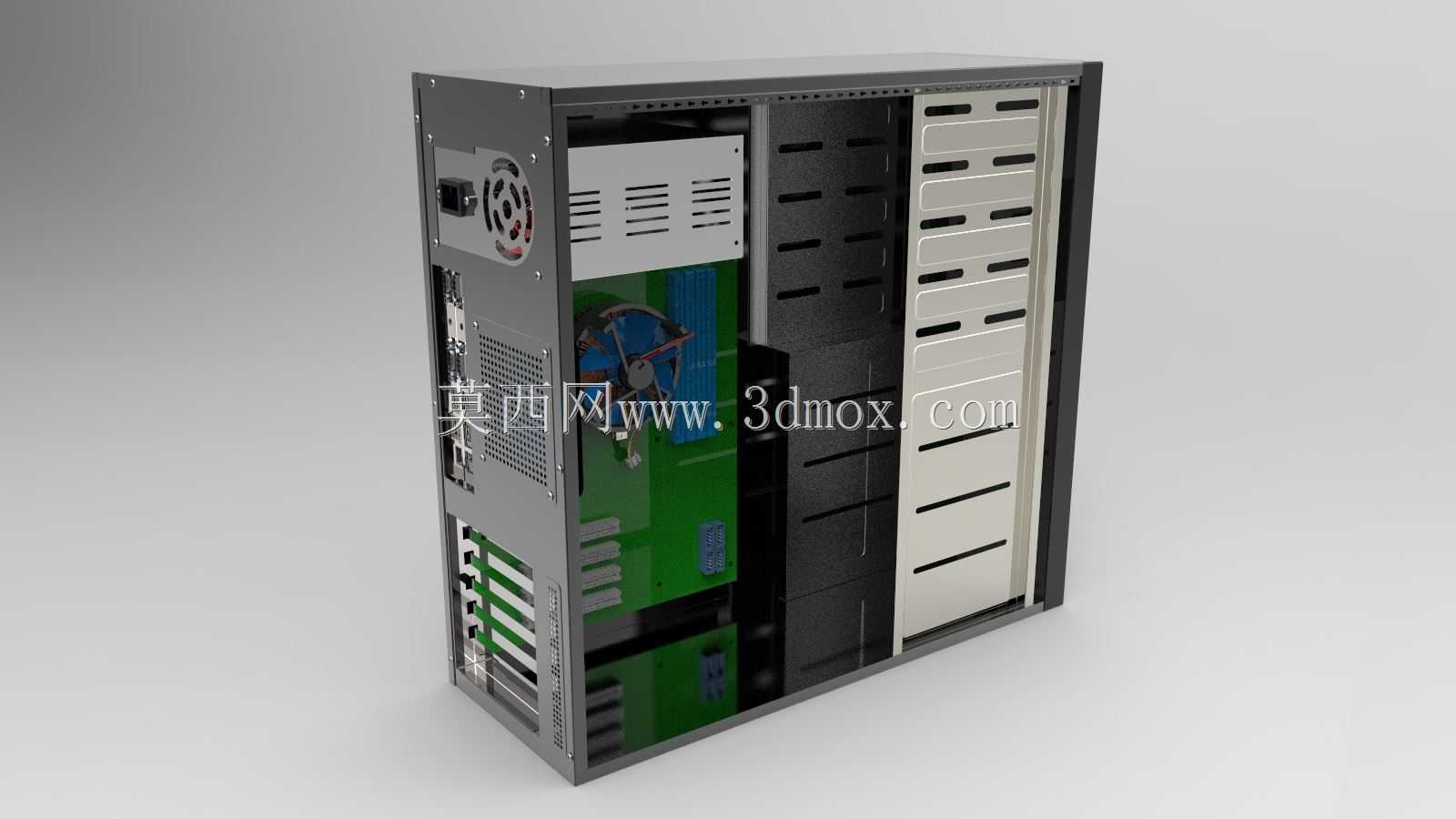

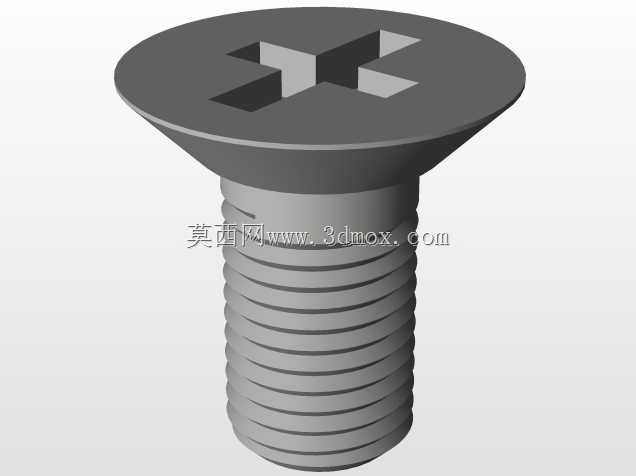

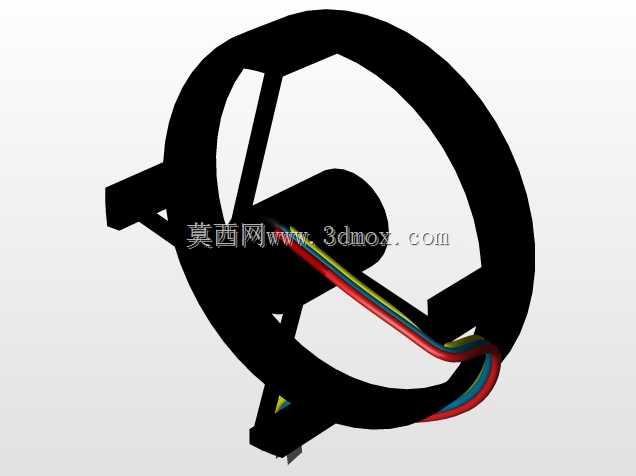

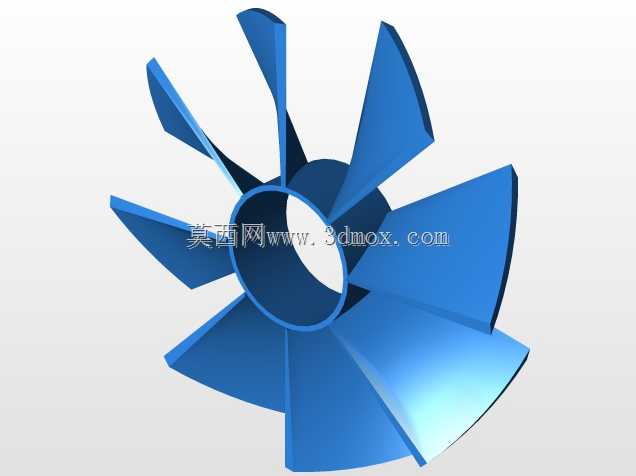

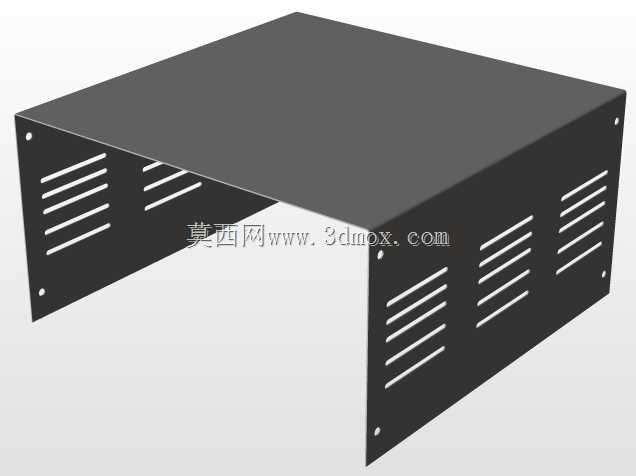

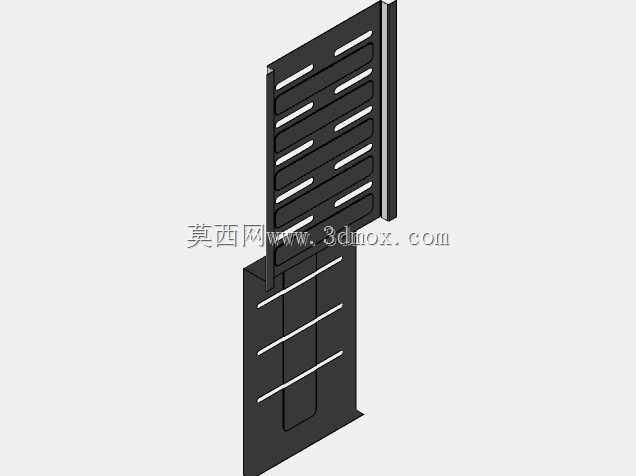

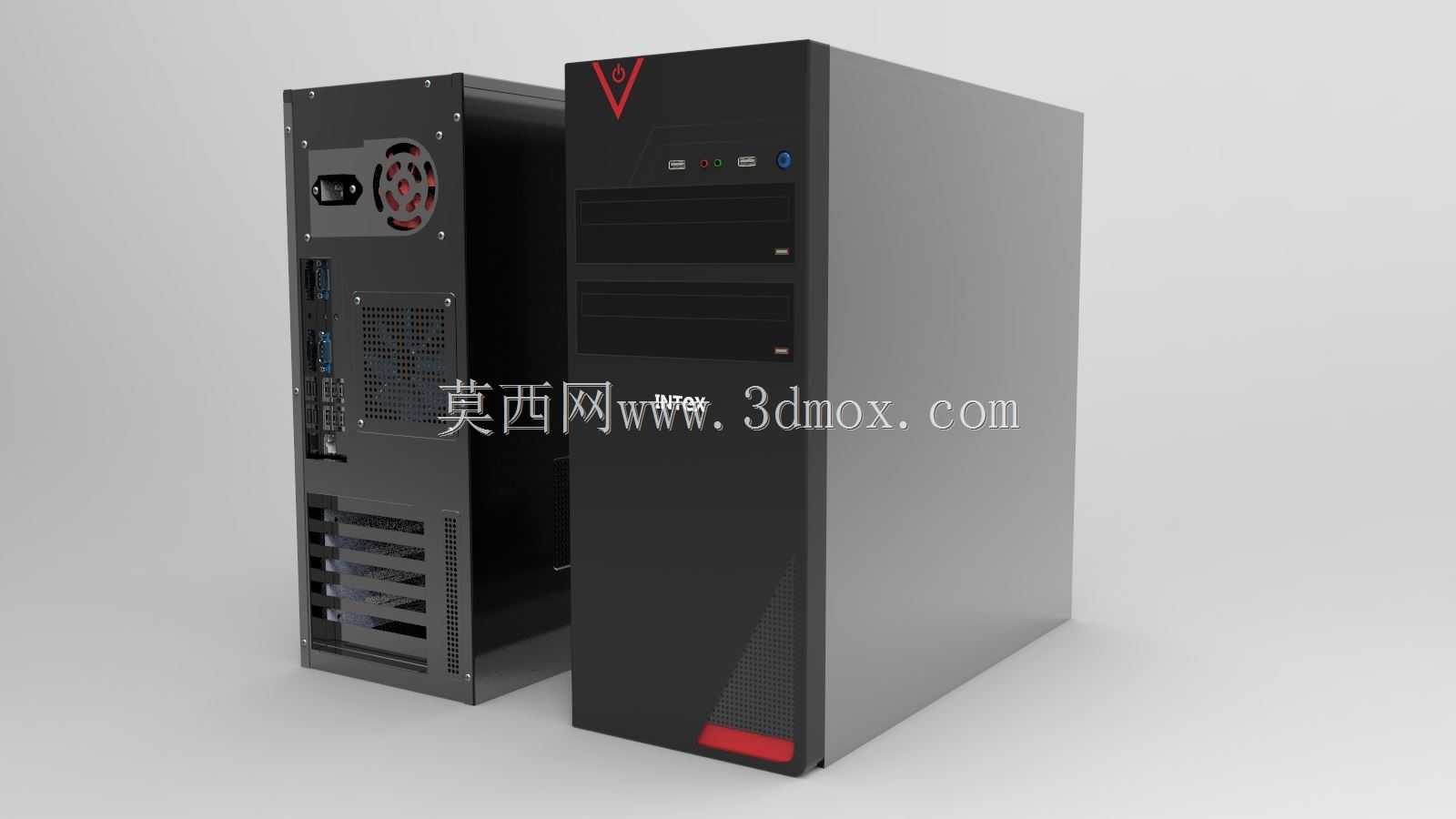

这款CPU机柜是面向台式计算机硬件承载需求设计的钣金结构壳体，主要应用于台式办公电脑、家用娱乐主机、入门级工作站等场景，承担硬件防护、结构支撑、散热导流、电磁屏蔽的核心作用。在实际使用场景中，该机柜需要完整容纳ATX规格主板、标准ATX电源、多块3.5英寸与2.5英寸存储硬盘、全尺寸独立显卡、风冷散热模组等核心电脑硬件，同时为硬件提供稳定的安装基准，隔绝外部灰尘、磕碰、液体泼溅对内部精密电子元件的损伤，配合钣金壳体的导电特性实现基础电磁屏蔽，减少内部电磁信号对外界的干扰，同时阻挡外界电磁杂波影响硬件运行稳定性。在功能特性设计上，这款机柜采用分体式侧开结构，一侧为封闭钣金侧板保障结构强度与屏蔽性能，另一侧为通透式安装展示面，既方便用户快速拆装升级硬件，也能直观呈现内部硬件布局与散热风道走向；前面板预留了开机按键、重启按键、前置USB接口、音频接口的安装位，满足用户外接设备的便捷使用需求；背部预留了主板IO挡板开口、PCIe扩展槽挡片位、电源安装位，完全匹配标准台式机硬件的接口输出与扩展需求；内部设计了多组硬盘安装支架、显卡支撑位、走线固定孔位，能够规整内部线材走向，避免线材杂乱阻挡散热风道，同时提升内部结构整洁度。在设计思路层面，这款机柜采用标准19英寸机柜兼容的尺寸逻辑做适配优化，整体外形宽度控制在190-210mm区间，高度控制在420-450mm区间，深度控制在480-520mm区间，既可以单独作为立式台式机箱放置在桌面或地面，也可以适配标准服务器机柜的层板安装空间，满足小型机房集中部署的需求；安装边界上，底部设计了防滑支撑脚垫，立式放置时预留10mm以上的底部进风空间，背部与墙面预留不小于80mm的散热间隙，保障进出风通畅；散热结构上，前面板、背部、侧部都预留了标准120mm风扇安装位，支持组建前进后出、下进上出的立体散热风道，前面板与侧部的通风孔采用冲压成型的网孔结构，在保障通风量的同时，能够阻挡大体积杂物进入机箱内部，兼顾散热效率与防护性能。钣金加工层面，所有板材边缘都做了折边钝化处理，避免安装硬件时划伤操作人员，板材拼接采用螺丝紧固与卡扣定位结合的方式，既保障结构连接强度，也提升拆装维护的便捷性，表面采用黑色哑光喷涂处理，兼顾耐磨抗刮特性与简约视觉质感，能够适配办公、家用、机房等多种场景的视觉风格。
