高精度可调式绘图圆规结构设计

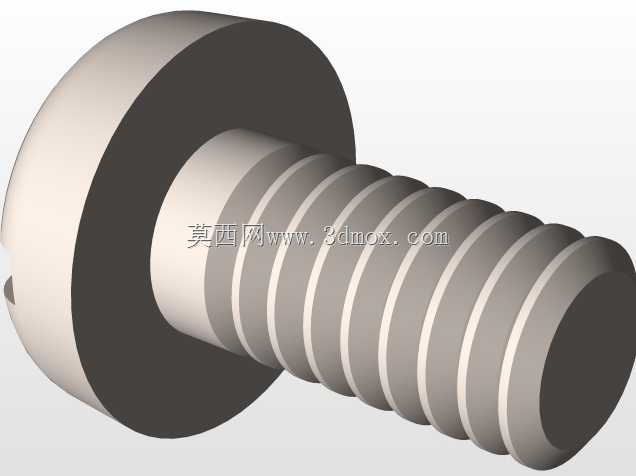

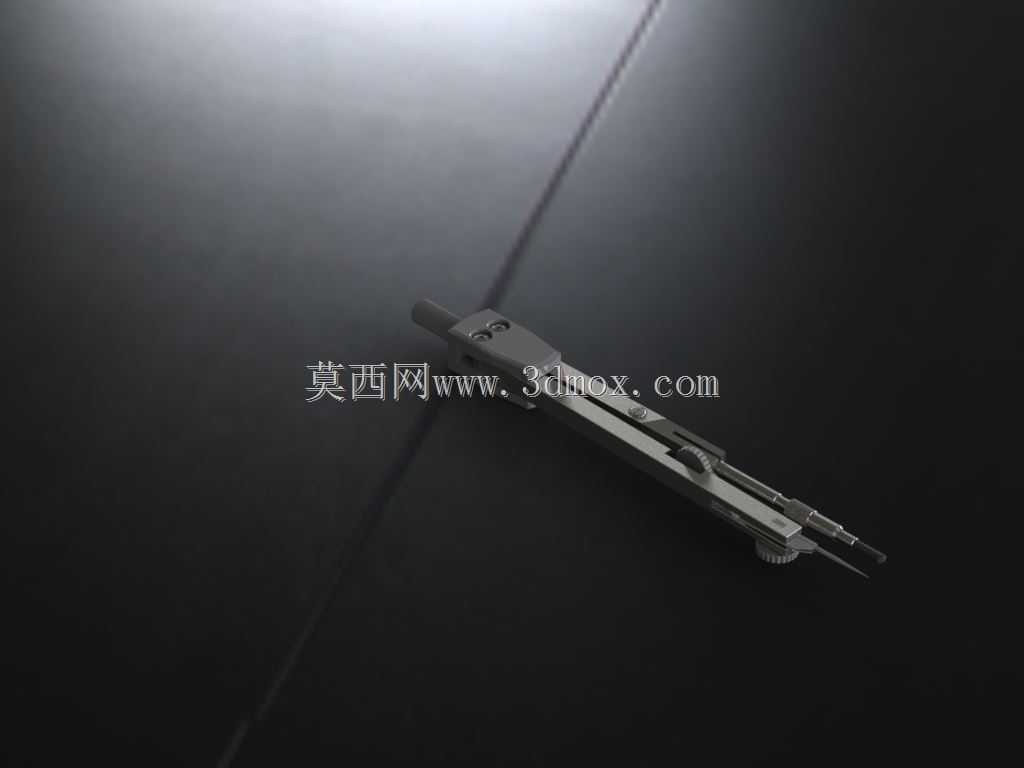

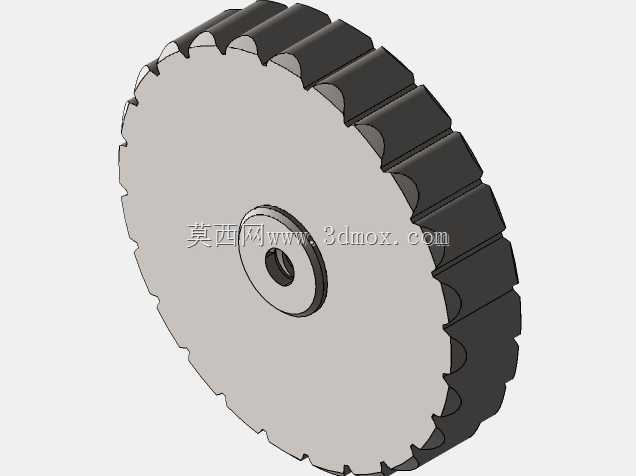

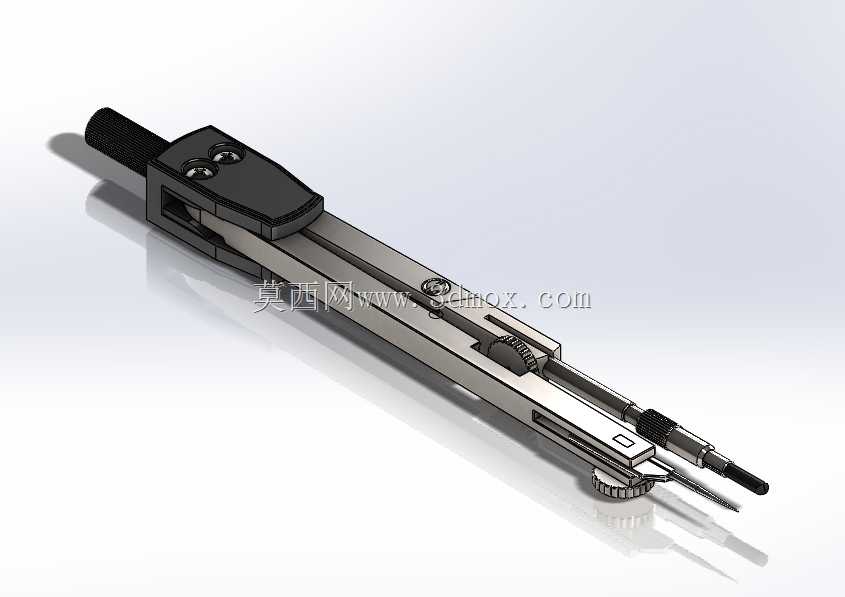

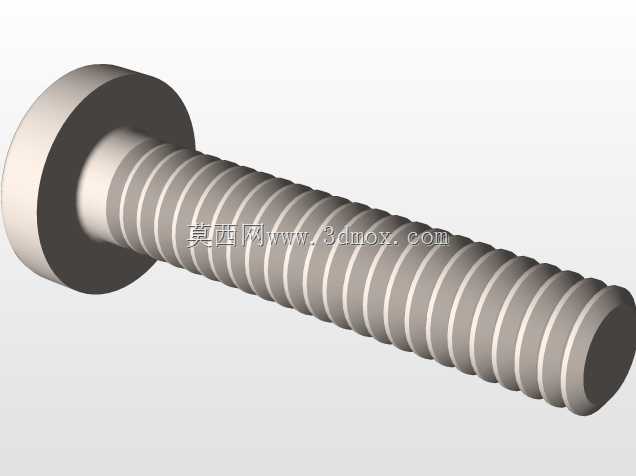

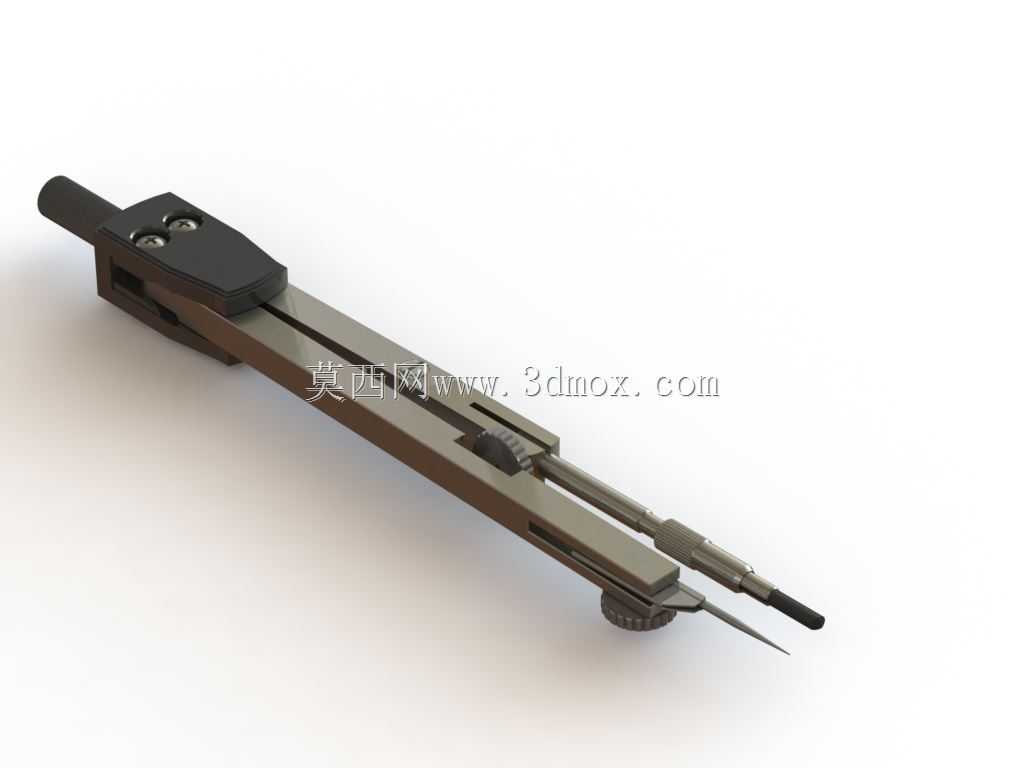

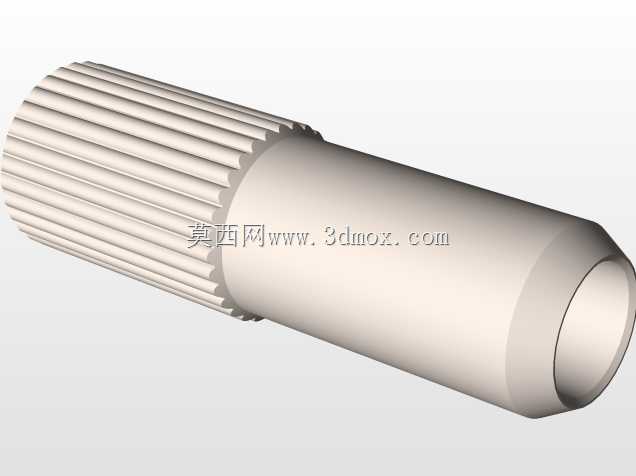

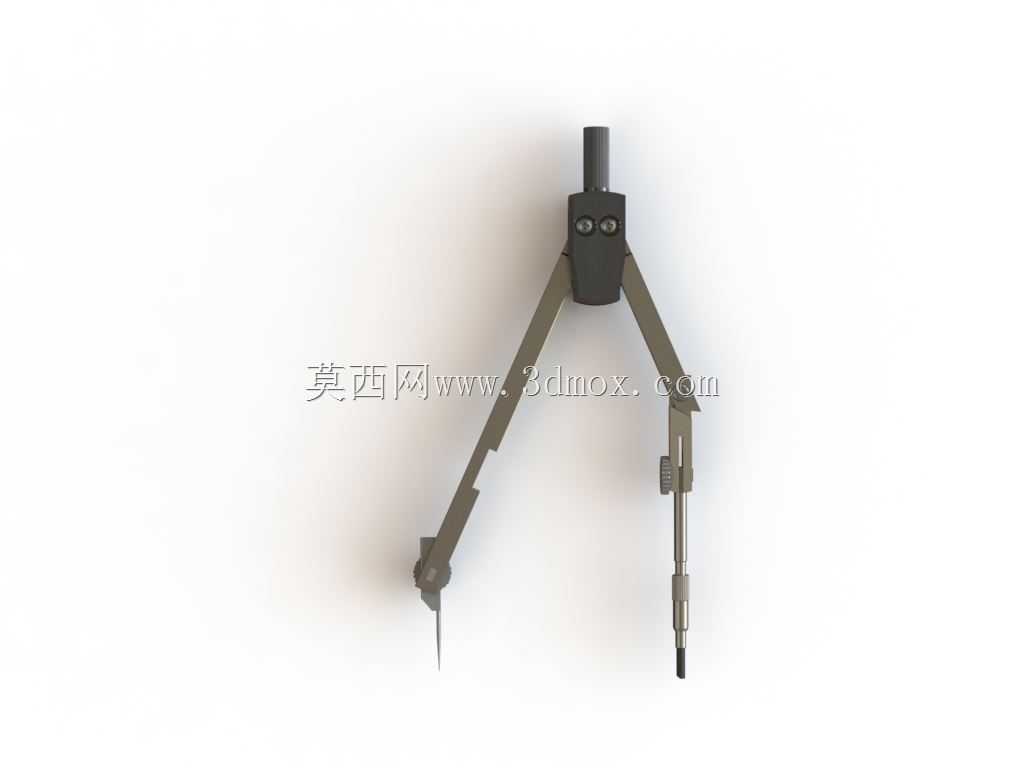

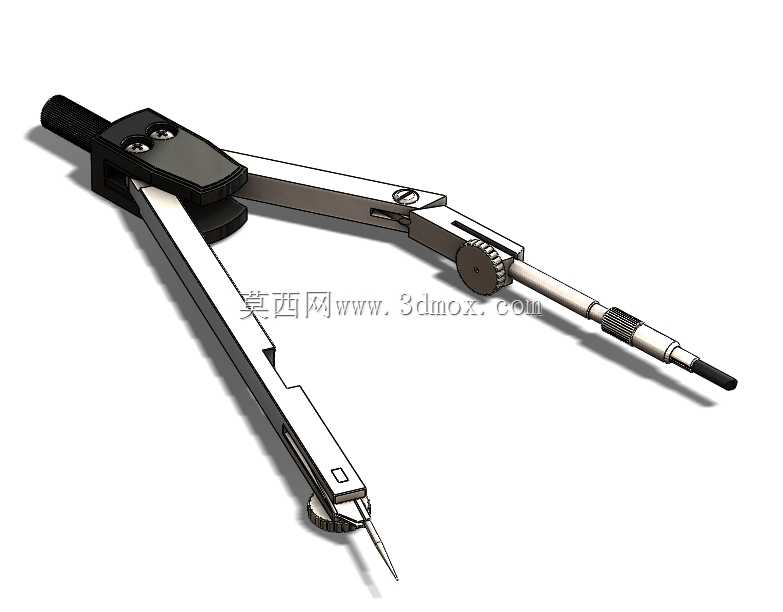

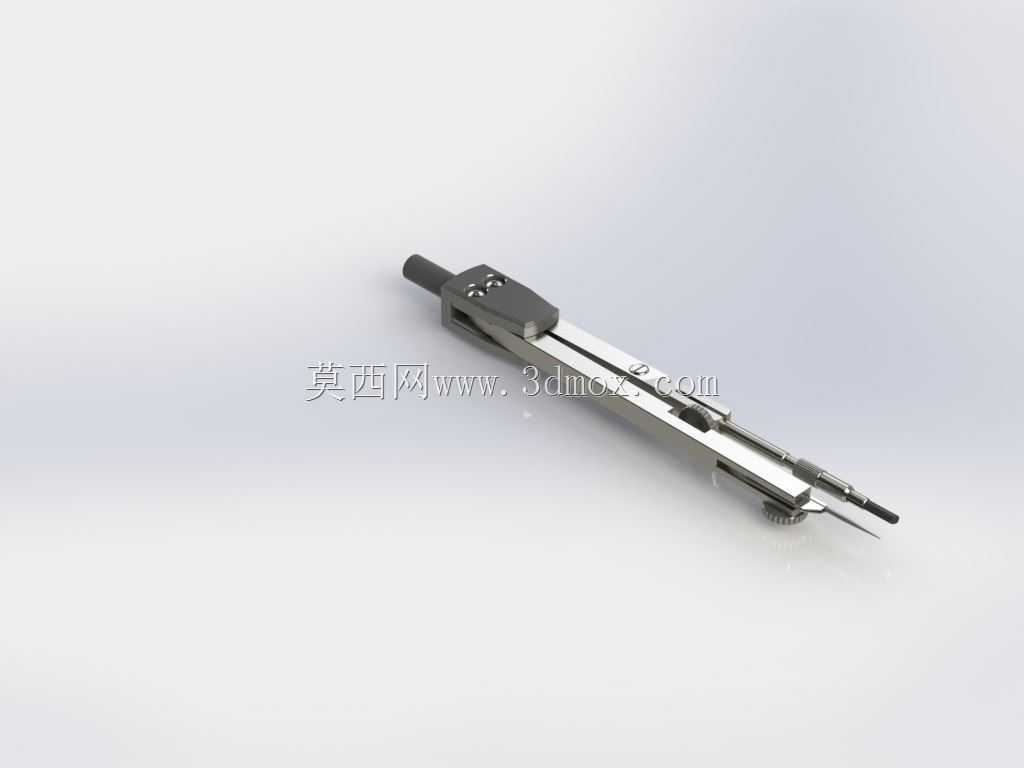

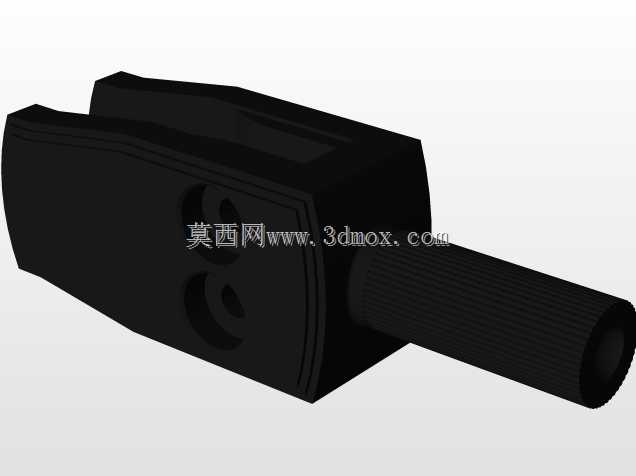

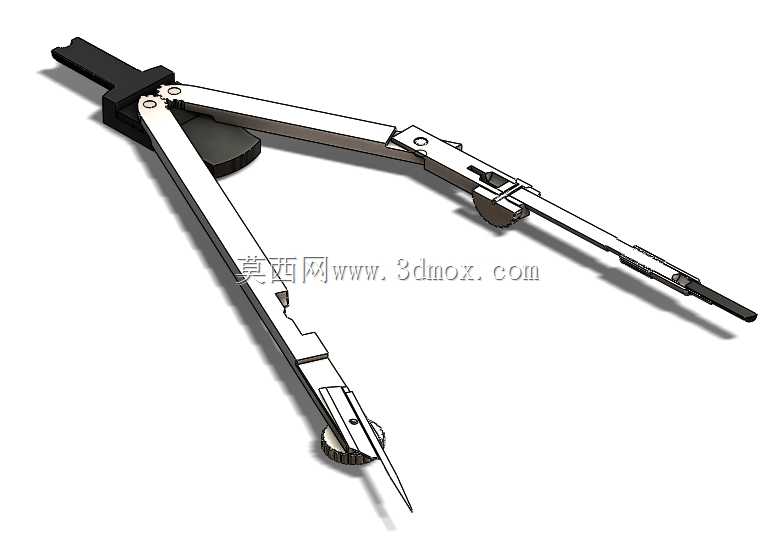

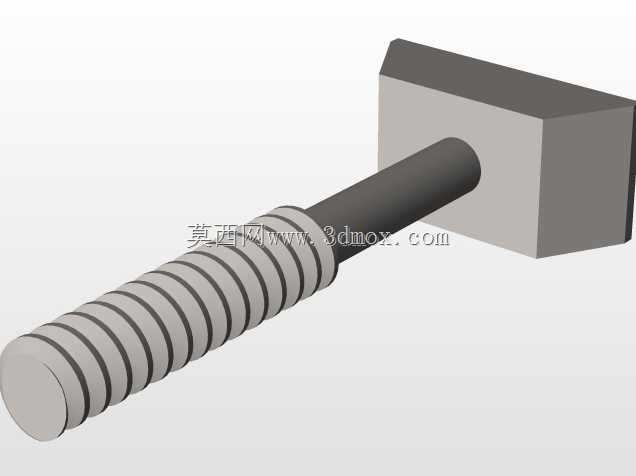

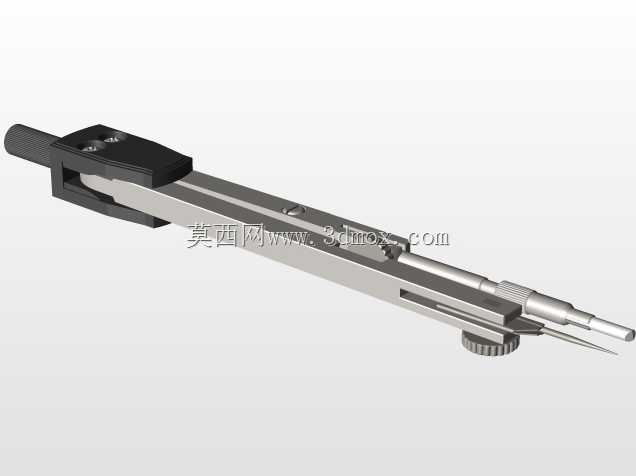

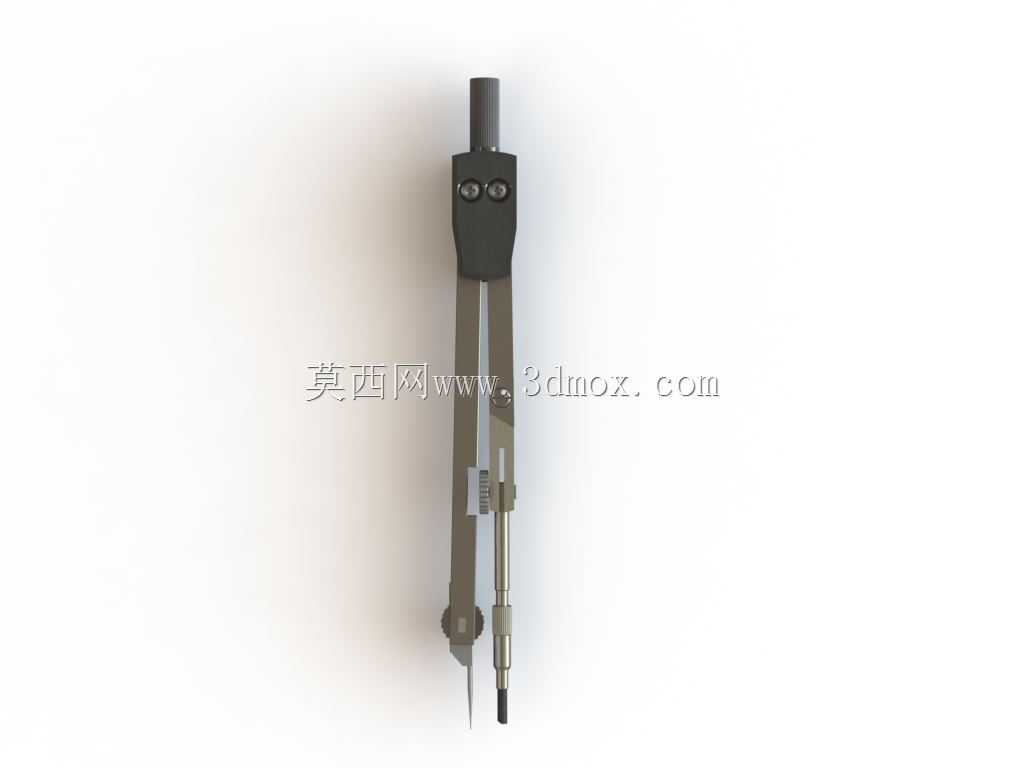

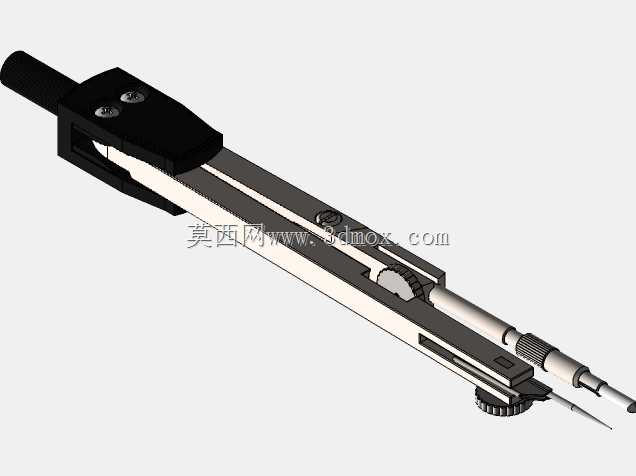

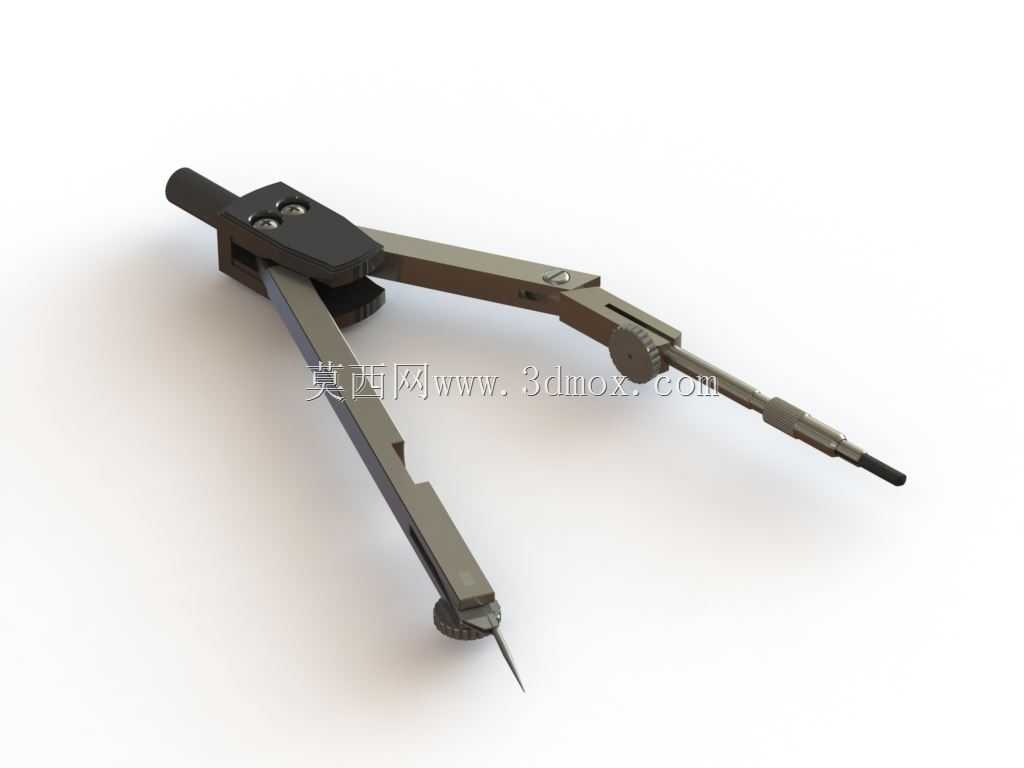

这款可调式绘图圆规是面向工程制图、手工绘图、设计打样场景打造的精密绘图工具，广泛应用于机械设计手工绘图环节、建筑方案手绘初稿绘制、教学场景几何作图、美术设计圆弧绘制等多个领域，能够满足不同场景下对不同半径圆弧、整圆的精准绘制需求，是手工绘图阶段替代简易圆规、提升绘图精度与操作便利性的专业级工具。从实际用途来看，它既可以搭配铅芯完成常规图纸的圆弧绘制，也可更换针脚配件完成分规功能，实现图纸上的线段等距分割、尺寸量取转移，适配不同绘图介质的使用需求，无论是硫酸纸绘图纸张，还是硬质绘图板上的绘图纸面，都能保持稳定的绘制效果，不会出现针尖打滑、铅芯断芯的问题。在功能特性上，这款圆规采用了双支脚铰接锁紧结构，顶部设置了粗调与微调两级调节机构，粗调可以快速张开支脚到目标半径的大致范围，微调旋钮则可以实现毫米级的半径精度调整，避免手动掰动支脚带来的半径偏差；支脚部分采用了可伸缩的金属杆结构，能够根据绘制需求调整支脚长度，适配大半径圆弧绘制时的支脚倾斜角度，保证针尖与铅芯都能垂直贴合纸面，不会出现绘制过程中圆心偏移、圆弧走形的问题；握持部位做了防滑滚花处理，顶部的按压旋钮可以在绘制整圆时提供稳定的下压力，单指按压即可固定圆心位置，转动支脚时不会出现圆心移位的情况。从设计思路来看，这款圆规在结构设计上优先考虑了长期使用的结构稳定性与操作便利性，铰接部位采用了双铆钉加阻尼垫片的结构，既保证支脚转动顺畅，又能在调整到目标角度后保持足够的锁紧力，不会因为支脚自重出现角度偏移；所有金属部件都做了防锈哑光处理，避免长期使用后出现锈迹污染图纸的问题，铅芯夹持部位采用了自动锁紧结构，更换铅芯时只需按压侧部按钮即可完成装夹，无需额外工具辅助，适配不同直径的通用绘图铅芯。在外形尺寸与安装边界上，这款圆规收拢状态下整体长度约160毫米，最大张开半径可达180毫米，能够覆盖常规A0到A4幅面图纸的绝大多数圆弧绘制需求，支脚收拢后的最大宽度约20毫米，日常收纳时可以放入常规绘图笔袋、工具盒中，不会占用过多收纳空间；所有活动部件的转动间隙都控制在0.1毫米以内，避免长期使用后出现结构旷量导致的绘图精度下降，针尖部位做了可回缩防护设计，收纳状态下针尖不会外露，避免扎伤使用者或者划破收纳容器。
