轮式装载机栅格斗铲斗三维设计模型

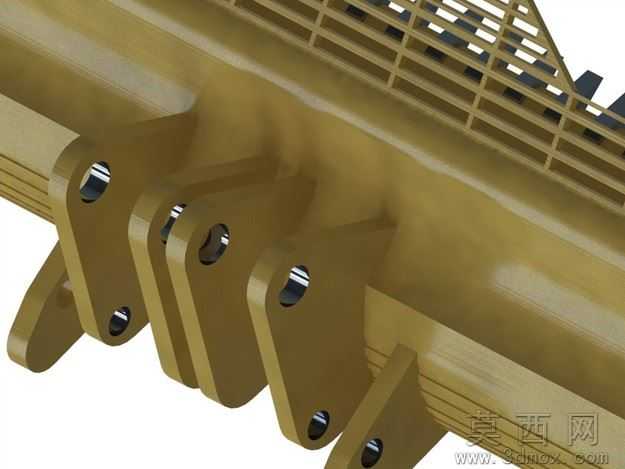

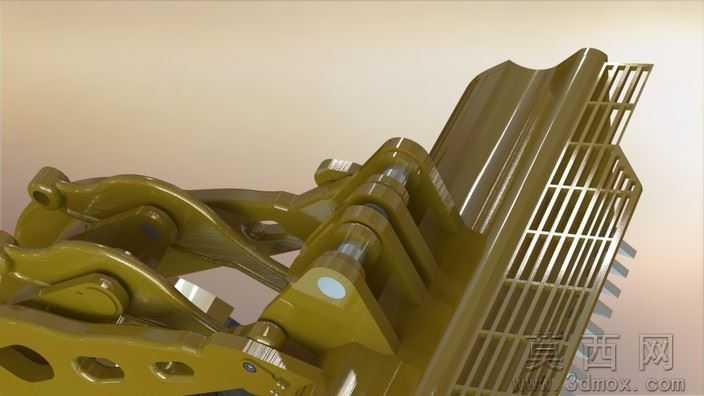

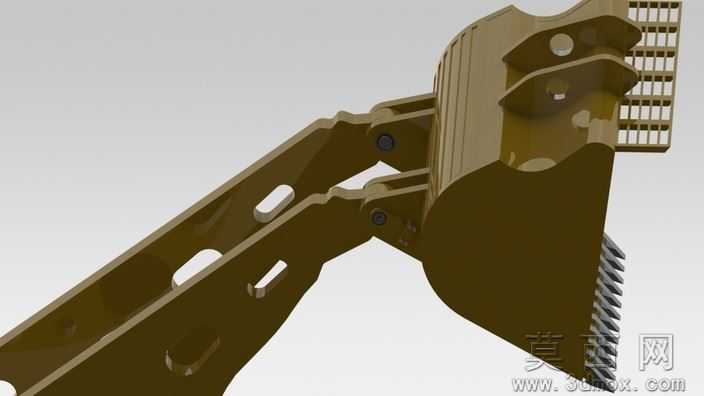

本模型为轮式装载机配套的栅格式铲斗三维设计成果，建模过程以真实装载机铲斗的实物照片为参考依据，首先完成整体轮廓的草绘定位，依据轮式装载机的工作装置铰接尺寸确定铲斗与动臂、摇臂的连接点位，先搭建铲斗的主切削板、侧刃板、斗底弧面、背部格栅结构的基础曲面，再通过实体化、布尔运算完成各部件的合并与细节修整，对铰接销轴孔、斗齿安装位、加强筋布局等细节逐一进行特征建模，全程保证各结构的装配间隙符合工程机械设计公差要求，无几何重叠、破面等建模缺陷。参数设计层面，模型严格匹配中小型轮式装载机的铲斗额定容量、铰接点中心距、切削刃角度、格栅间距等核心参数，斗齿排布间距符合散料筛分作业的需求，背部格栅的栅条宽度、间隙经过参数化定义，可根据不同作业场景调整筛分粒度，侧刃板的倾斜角度兼顾插入阻力与物料收拢效果，铰接部位的轴孔直径、安装板厚度完全适配主流轮式装载机的动臂连接尺寸，可直接用于虚拟装配验证。渲染材质方面，模型主体赋予工程专用的耐磨金属漆材质，还原装载机铲斗常用的工程黄涂装效果，金属表面添加了细微的磨砂质感与使用磨损痕迹，切削刃、斗齿等易磨损部位赋予高强度合金钢材质，呈现金属原色的冷硬质感，铰接销轴部位添加金属光泽与润滑油脂的细微质感，格栅结构的边缘做了倒角光影处理，整体渲染效果真实还原实物的工业质感，清晰展现各部件的结构层次。结构原理上，该栅格式铲斗区别于普通封闭式铲斗，背部的格栅结构可在铲取物料时自动筛除粒径小于栅格间隙的散料，适用于石块分拣、建筑垃圾清理、散料筛分等作业场景，铲斗通过上下两组铰接点分别连接装载机的动臂与摇臂，配合液压系统完成收斗、举升、卸料动作，斗底的弧形设计可降低物料插入阻力，侧刃板的外扩结构可提升铲取物料时的收拢效率，背部的加强筋与格栅一体化结构可在保证筛分功能的同时提升铲斗整体结构强度，避免重载作业时出现结构变形。软件兼容层面，模型原始文件基于SolidWorks2011版本创建，同时导出STEP、IGES等通用三维格式，可兼容UG、Pro/E、Catia、AutoCAD等主流三维设计软件，不同软件导入后可保留完整的装配结构与实体特征，无需额外修复破面即可进行后续的工程图导出、仿真分析、结构优化等操作，适配不同设计人员的软件使用习惯。研发教学应用层面，该模型可作为工程机械专业的教学案例，帮助学生理解装载机工作装置的结构组成、铰接传动原理与铲斗参数设计逻辑，也可用于工程机械生产企业的新产品研发环节，作为栅格式铲斗结构优化、轻量化设计的基础模型，还可用于虚拟仿真教学、作业场景动画制作、3D打印样机制作等场景，为装载机属具的设计迭代提供可靠的三维数字模型支撑。
