管道焊接对接用对开环式管钳夹具

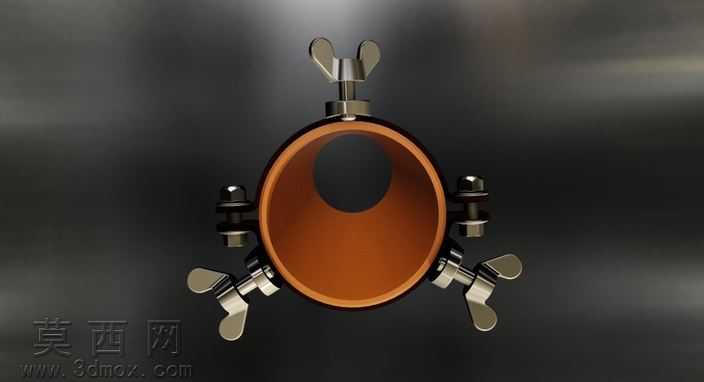

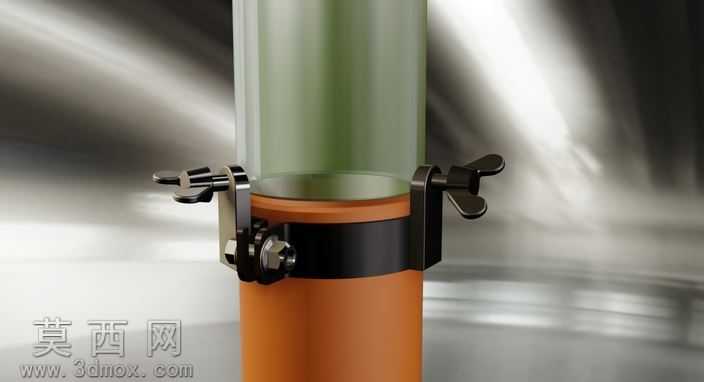

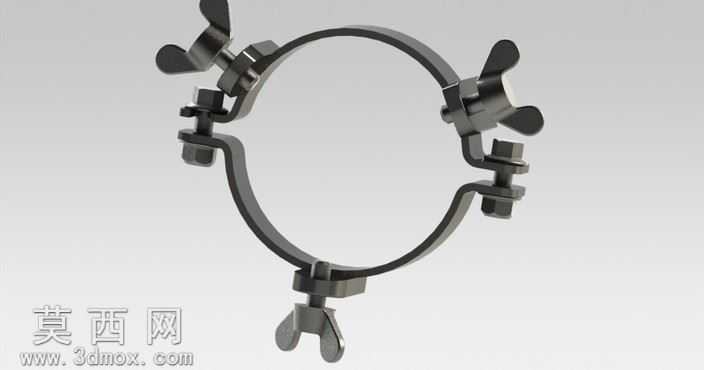

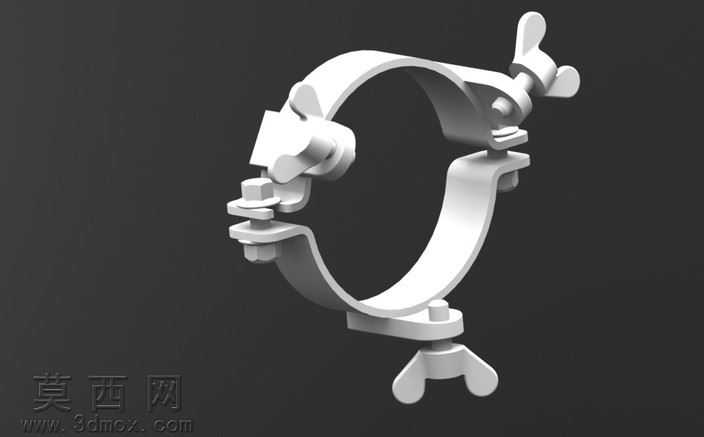

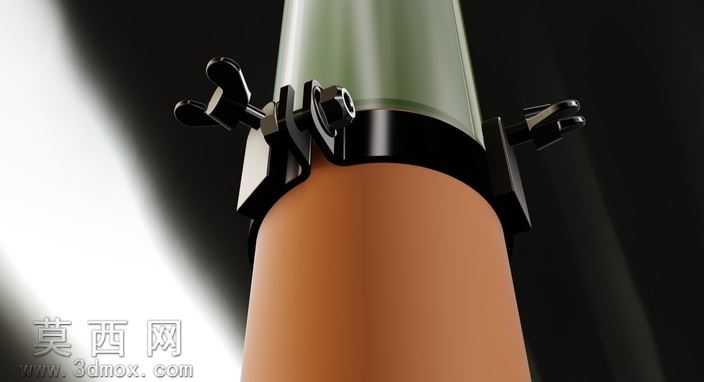

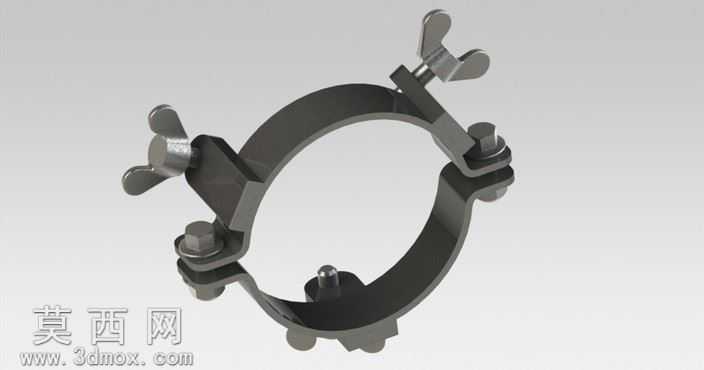

本作品为管道焊接对接作业专用的环式管钳夹具三维模型，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械加工的实际公差要求，所有零件均按1:1真实比例绘制，可直接导出工程图用于生产加工参考。模型整体采用对开式环形主体结构，主体环身采用弹性形变能力适中的金属材质设定，渲染阶段为主体赋予哑光发黑的结构钢材质，表面添加细微的氧化质感与使用划痕，还原五金工装工具的真实使用状态，旋钮螺栓、压块等活动部件分别赋予不同粗糙度的金属材质，区分出紧固件与主体环身的材质差异，提升模型的视觉真实度。结构设计上，模型由两个对称的半环形夹臂作为主体承载结构，夹臂两端共设置三组蝶形螺栓压紧机构，每组机构包含蝶形旋钮、压紧螺栓、V型定位压块三个核心零件，蝶形旋钮的翼型结构完全符合人体工学设计，无需额外工具即可手动拧紧，V型压块的接触面做了防滑齿纹设计，可适配不同管径的圆形管道，夹紧时不会出现管道打滑偏移的问题；夹臂底部设置一组定位对接结构，包含定位销与锁紧卡扣，可实现两个半环的快速开合与精准对位，避免装夹时出现环身错位。设计思路围绕管道对接焊的实际作业需求展开，核心目标是解决两根管道焊接对接时的同轴度定位问题，使用时先将两个半环绕待对接的两根管道拼合，扣合底部的定位卡扣后，依次拧紧三组蝶形螺栓，通过V型压块将两根管道牢牢固定在同一轴线上，保证对接焊缝的间隙均匀、同轴度符合焊接要求，待焊接完成后松开螺栓、打开环身即可取下夹具，可重复用于不同管径的管道对接作业。模型所有活动部件均添加了符合机械运动逻辑的配合约束，蝶形螺栓可模拟真实的旋转进给动作，半环夹臂可绕底部定位结构实现开合动作，可直接用于装配干涉检查、工装操作演示动画制作，模型同时预留了标准格式转换接口，可导出为STEP、IGES等通用格式，适配其他三维软件的编辑需求。
