外螺纹气动快插快速接头三维建模

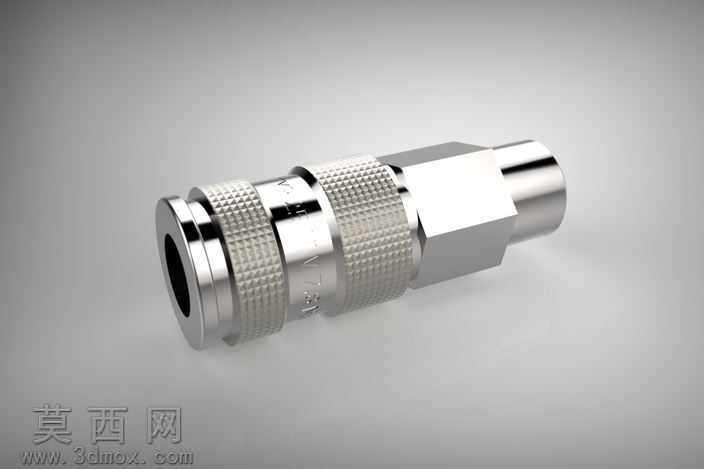

本模型为外螺纹式气动快插快速接头，采用三维建模软件完成全参数化结构设计，建模过程严格遵循气动管路接头的行业通用尺寸规范，整体结构分为外螺纹连接段、六角拧动段、滚花握持段、快插承口段四个核心功能区域。建模阶段首先以旋转凸台命令构建接头的主体基体，精准控制外螺纹段的公称直径、螺距、有效螺纹长度参数，确保螺纹部分可与标准内螺纹管路配件实现无干涉配合；六角拧动段采用正六边形拉伸切除与主体合并，对六角棱边做0.2mm的圆角过渡处理，避免应力集中同时符合实际加工的倒角工艺要求。滚花握持段通过圆周阵列的网状凹槽特征还原金属接头的网纹滚花结构，既提升模型的渲染真实感，也还原了实物安装时增大握持摩擦力的功能设计；快插承口段采用多层嵌套的拉伸切除结构，依次构建出卡簧安装槽、密封圈卡槽、插管导向锥面，内部各台阶的同轴度公差控制在0.02mm以内，还原了快插接头插入气管后自动锁紧、密封的结构原理。材质渲染阶段，主体金属部分赋予抛光镀铬金属材质，调整反射粗糙度参数模拟不锈钢电镀后的亮面金属质感，六角段赋予哑光镍镀层材质，与滚花段的半哑光金属质感形成层次区分，内部密封圈赋予黑色丁腈橡胶材质，调整漫反射与凹凸参数还原橡胶的哑光弹性质感。设计过程中充分考虑接头的实际使用场景，外螺纹端用于连接阀体、气缸等带内螺纹的气动元件，快插端可直接插入对应外径的气动软管，无需额外工具即可实现管路的快速连通与断开，整体结构无多余特征，各部分尺寸比例协调，既满足三维展示的视觉效果，也可用于气动管路系统的装配干涉校验、产品结构演示等场景，模型的各特征参数均可编辑调整，可快速衍生出不同螺纹规格、不同插管口径的同系列快速接头模型。
