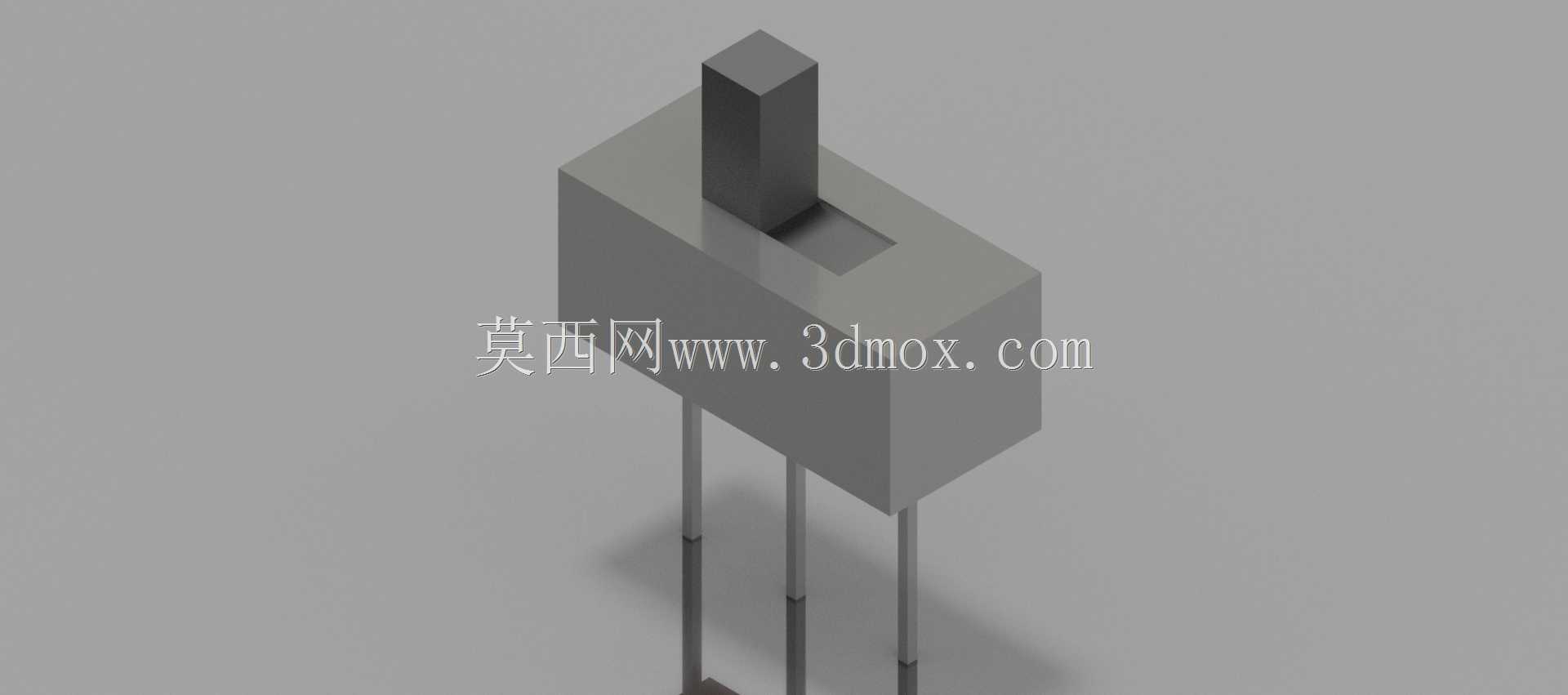

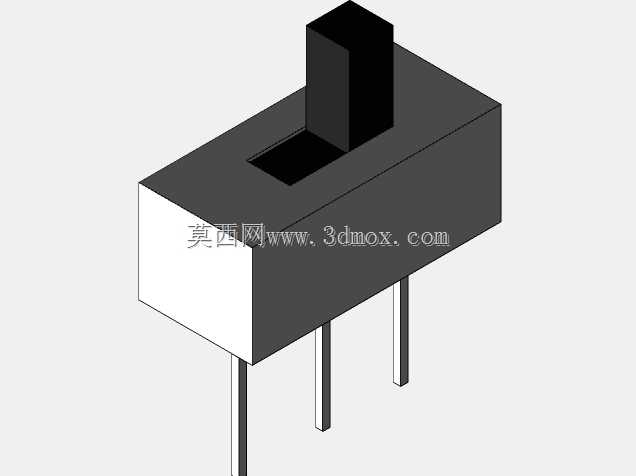

小型立式PCB安装单刀双掷滑动开关

这款小型滑动开关是面向低压电子控制场景设计的基础电路切换元件，核心应用场景覆盖消费类电子小电器、DIY电子制作、小型工控信号回路、便携数码设备的功能档位切换环节，能够在低电压小电流的信号回路中稳定实现电路通路的切换控制，是电子装配领域应用极为广泛的基础通断元件。从实际用途来看，该开关属于单刀双掷结构，可实现单路输入信号在两路输出回路之间的切换，常见应用包括小型音箱的声道切换、便携灯具的亮度档位切换、DIY电子装置的模式切换、小型PCB板载功能选择等场景，凭借紧凑的结构设计，能够在空间受限的板卡安装场景中替代体积更大的拨动开关或船型开关，大幅压缩板载元件的占用空间。在功能特性层面，这款滑动开关采用直插式引脚设计，适配常规PCB板的通孔焊接工艺，拨动手柄采用立式凸起结构，操作时的阻尼反馈清晰，档位定位明确，不会出现误触滑档的问题；开关内部的接触片采用弹性铜材制作，接触电阻低，长期使用也不会出现接触不良的问题，外壳采用耐高温绝缘工程塑料注塑成型，能够耐受波峰焊过程中的短时高温，不会出现壳体变形或引脚移位的问题，适配常规电子加工厂的批量焊接工艺。从设计思路来看，这款开关的整体结构围绕小型化、易安装、高可靠性三个核心方向展开，整体壳体采用方正的立方体结构，没有多余的突出结构，便于在PCB板上进行高密度排布；三个引脚采用等间距平行排布，引脚长度适配常规PCB板的厚度，焊接后引脚穿出板面的长度可控，不会与板面对侧的其他元件产生干涉；拨动手柄的高度经过优化，既保证了操作时的手指接触空间，又不会因为过高导致设备外壳需要预留过大的避让开孔，能够适配厚度较薄的便携设备外壳安装需求。在外形尺寸与安装边界层面，这款开关的整体壳体长宽尺寸控制在极小范围内，安装时仅需要在PCB板上预留三个对应间距的通孔焊接位，不需要额外的固定结构，焊接完成后即可依靠引脚的焊接强度实现固定；开关的操作方向为垂直于板面的直线滑动，安装时需要在设备外壳对应位置预留长条形的操作避让槽，避让槽的长度仅需要匹配手柄的滑动行程即可，不需要额外的固定卡扣或安装孔位，整体安装流程简单，对板卡空间的占用极低，非常适合空间紧凑的小型电子设备使用。
