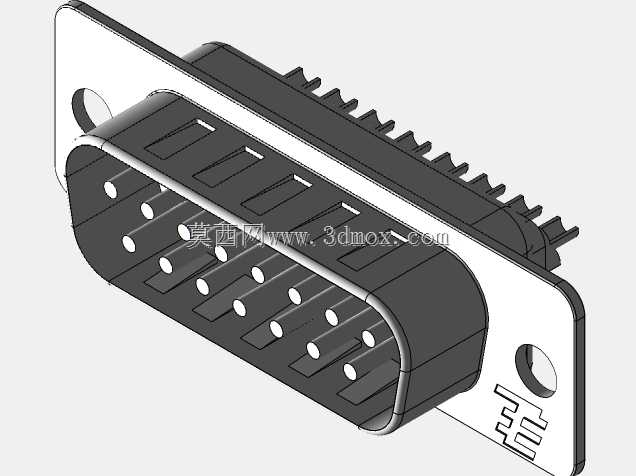

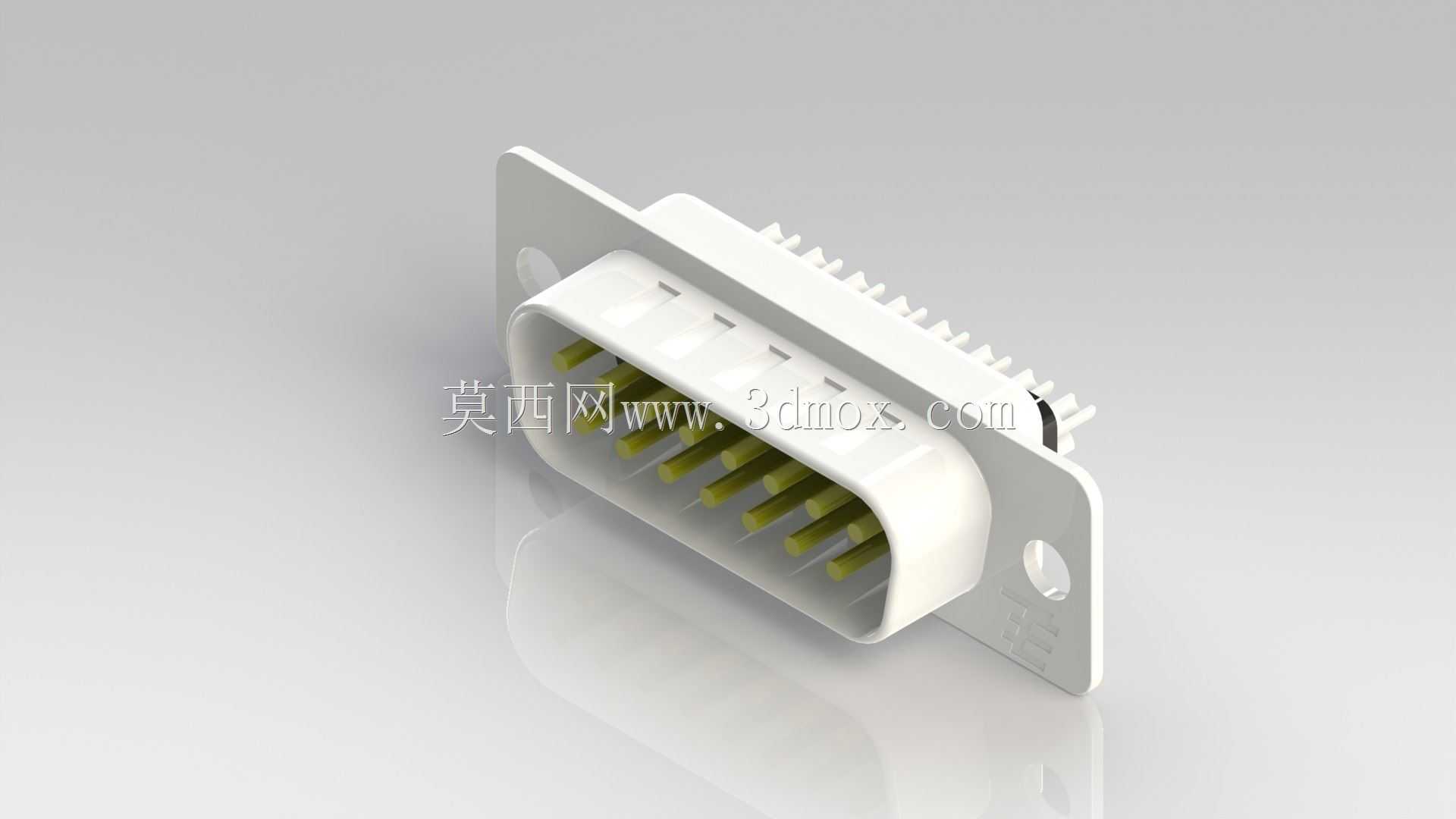

DB15公头连接器结构设计

DB15公头作为D-sub连接器家族中的经典规格，广泛应用于工业控制、仪器仪表、老式计算机外设、音视频信号传输、工控数据通讯等场景中，是实现多通路信号稳定连接的核心接插部件。在实际工业现场，这类接头常被用于连接工控板卡与检测传感器、老式VGA显示信号传输、多通道低速数据通讯链路搭建，也会在部分专用测试设备、数控设备的信号交互端口中使用，承担着多路电信号的可靠导通与物理连接固定的作用。这款公头接头采用标准D型防呆结构设计，外壳的不对称梯形轮廓能够从物理层面杜绝插反的问题，避免误插导致的针脚弯折、电路短路甚至设备烧毁的风险，前端的插针采用两排交错排布的布局，单排插针等距排列，整体针脚间距符合通用D-sub连接器的行业规范，能够与对应规格的DB15母座实现顺畅插拔，接触电阻低，信号传输稳定性强。接头尾部设计有焊针引脚，方便操作人员进行导线焊接，适配不同线径的信号线缆焊接需求，引脚与插针之间采用一体导通结构，降低接触损耗，保障信号传输的完整性。接头两侧带有带安装孔的固定法兰耳，安装孔位的中心距符合通用安装标准，在实际设备装配时，可以通过螺丝将接头牢牢固定在设备面板或者线缆端的金属外壳上，避免长期插拔过程中接头出现松动、移位，导致接触不良的问题。整体外壳采用绝缘阻燃的工程塑料材质，既能够为内部插针提供足够的结构防护，避免相邻插针之间出现短路，也具备不错的抗冲击、耐温性能，能够适应工业现场相对复杂的温湿度环境。在设计这款接头的三维结构时，首先严格遵循通用DB15连接器的尺寸规范，精准控制插针的伸出长度、相邻针脚的中心距、D型外壳的轮廓尺寸，确保和标准母座的适配性；其次对安装法兰的厚度、安装孔的孔径做了合理优化，既保证安装固定的结构强度，也不会占用过多的面板安装空间；同时对接头外壳的过渡圆角做了处理，避免生产装配过程中尖锐边角划伤操作人员或者线缆绝缘层。在安装边界方面，这款接头突出面板的安装深度符合常规设备面板的装配要求，尾部焊针区域预留了足够的线缆焊接操作空间，法兰耳的外形尺寸不会和相邻安装的其他接插件产生干涉，能够适配大部分标准工控设备的面板开孔尺寸，无论是嵌入式安装在设备机箱面板上，还是作为线缆端的预制接头使用，都能获得不错的装配适配性。插针部分采用导电性能优异的金属基材，表面做了防氧化镀层处理，长期使用也不容易出现氧化锈蚀导致的接触不良问题，能够保障信号传输的长期可靠性，适合在需要频繁插拔或者长期固定连接的信号链路中使用。
