DB9公头串口连接器结构设计

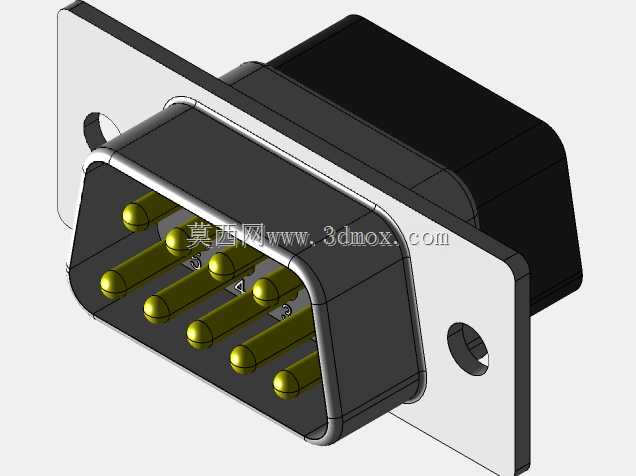

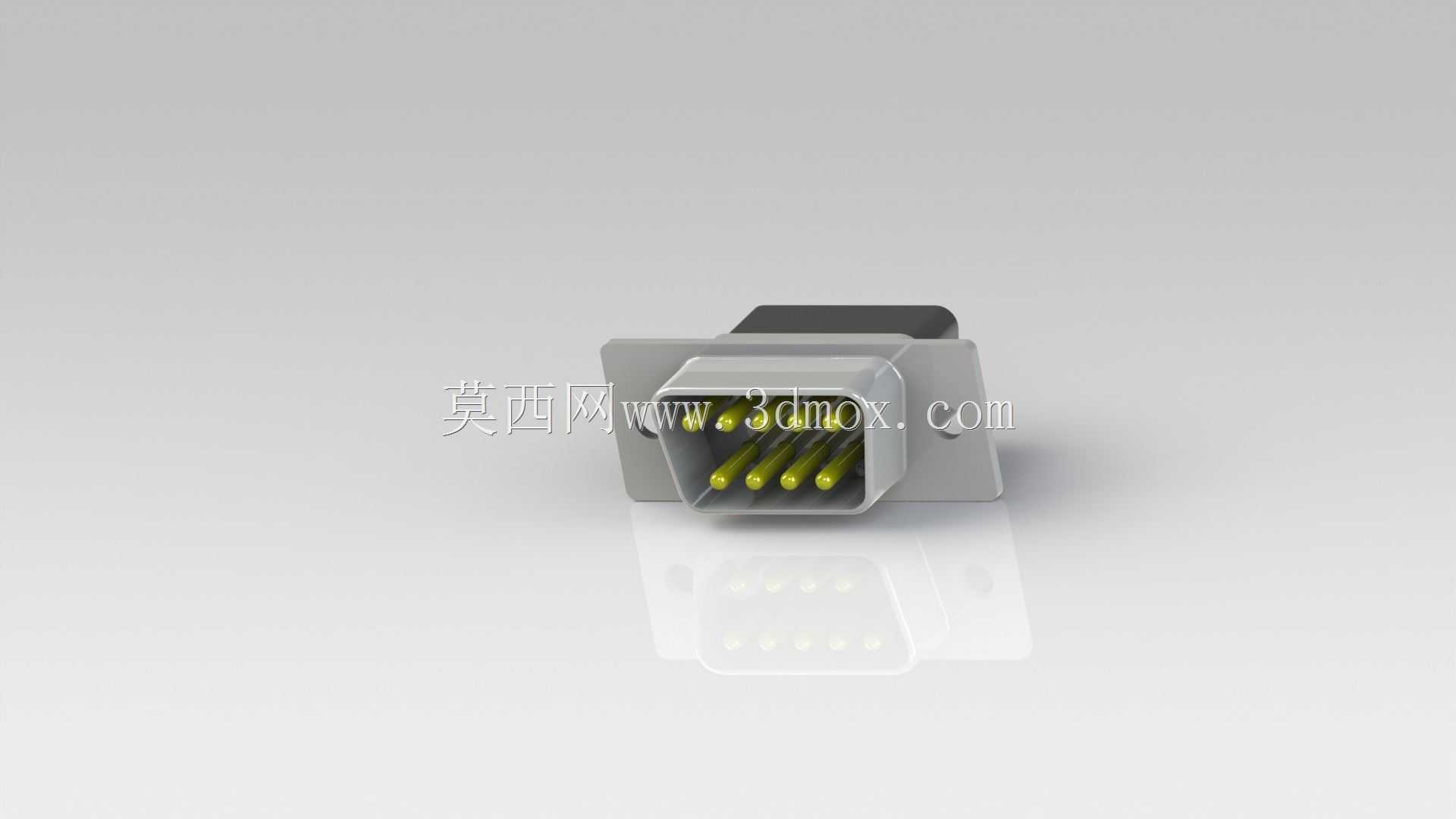

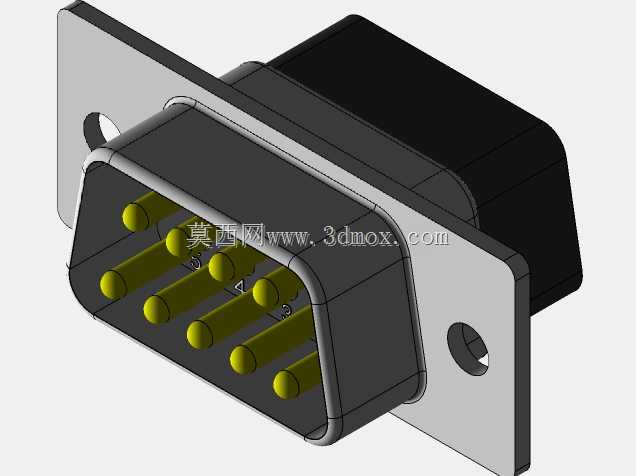

DB9公头作为D-sub接口体系中应用最广泛的公端连接件，在工业控制、通讯组网、测试测量、计算机外设互联等场景中承担着串行信号稳定传输的核心作用，常见于工控机与PLC的通讯链路、老式串口外设的信号对接、工业设备调试端口的连接等场景，是低速串行通讯场景中可靠性经过长期验证的连接部件。该款公头采用经典的D型防呆结构设计，外壳主体为绝缘阻燃工程塑料材质，内部嵌装9根镀金铜质插针，插针按照两排错位排布，上排4针下排5针的布局完全匹配标准DB9母座的插孔位置，从结构根源上避免反插导致的针脚弯折、电路短路问题。前端金属安装法兰采用冷轧钢板冲压成型，表面做镀镍防锈处理，法兰两侧预留标准安装孔位，既可以通过螺丝与面板上的母座实现锁紧固定，也能适配标准DB9外壳的装配卡扣，在震动工况下也能保证连接不松脱。设计过程中严格遵循通用DB9接口的尺寸规范，插针的伸出长度、相邻插针的中心间距、法兰的安装孔距、插合面的倒角角度都经过反复校核，确保与市面上所有合规DB9母座都能实现顺畅插拔，不会出现插接过紧、接触不良或者插合后旷量过大的问题。绝缘基座部分采用耐高温的热固性塑料注塑成型，每根插针都在基座内部做了独立的隔仓设计，避免相邻针脚之间出现信号串扰，插针尾部预留焊线位置，既可以直接焊接导线制作串口连接线，也可以适配板载焊接的需求直接固定在PCB板上作为板载接口使用。金属外壳部分做了圆滑的边角处理，没有尖锐的毛刺飞边，在装配和使用过程中不会划伤操作人员，同时金属法兰与设备外壳连接后还能起到电磁屏蔽的作用，减少外界电磁干扰对串行信号传输的影响，提升复杂电磁环境下通讯的稳定性。该结构兼顾了装配便利性、连接可靠性与环境适应性，能够满足工业场景下长期反复插拔、宽温域工作的使用需求。
