台式手动金属型材锯切设备结构设计

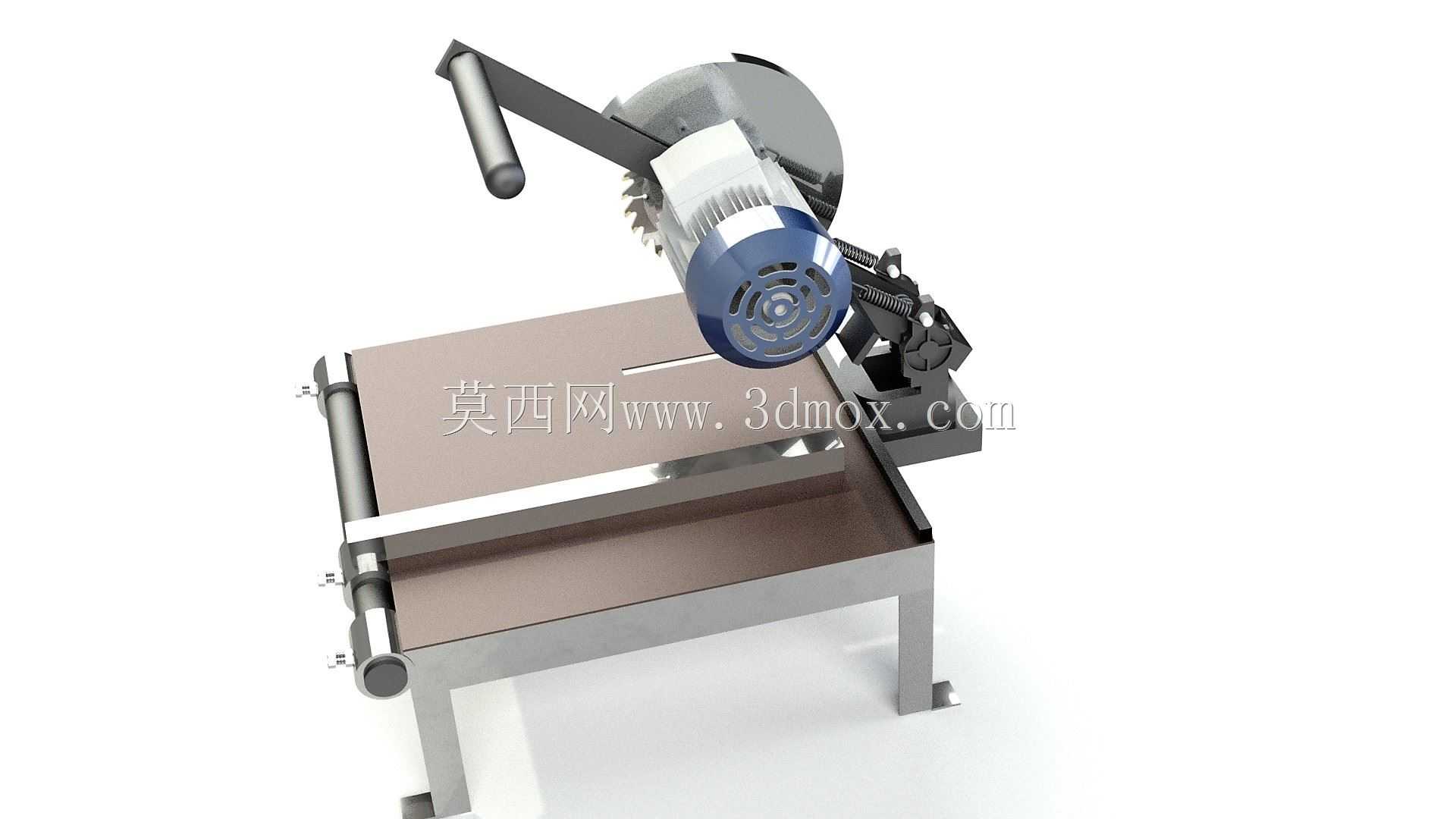

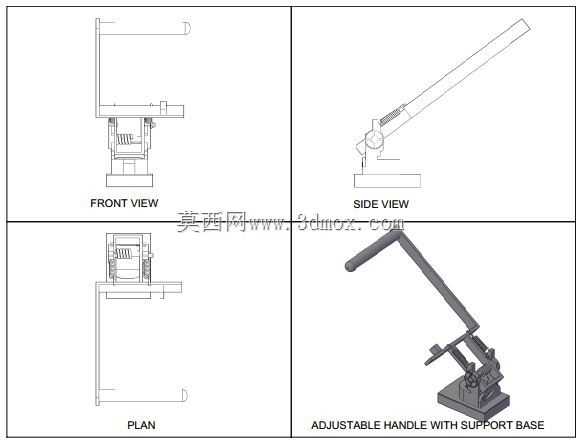

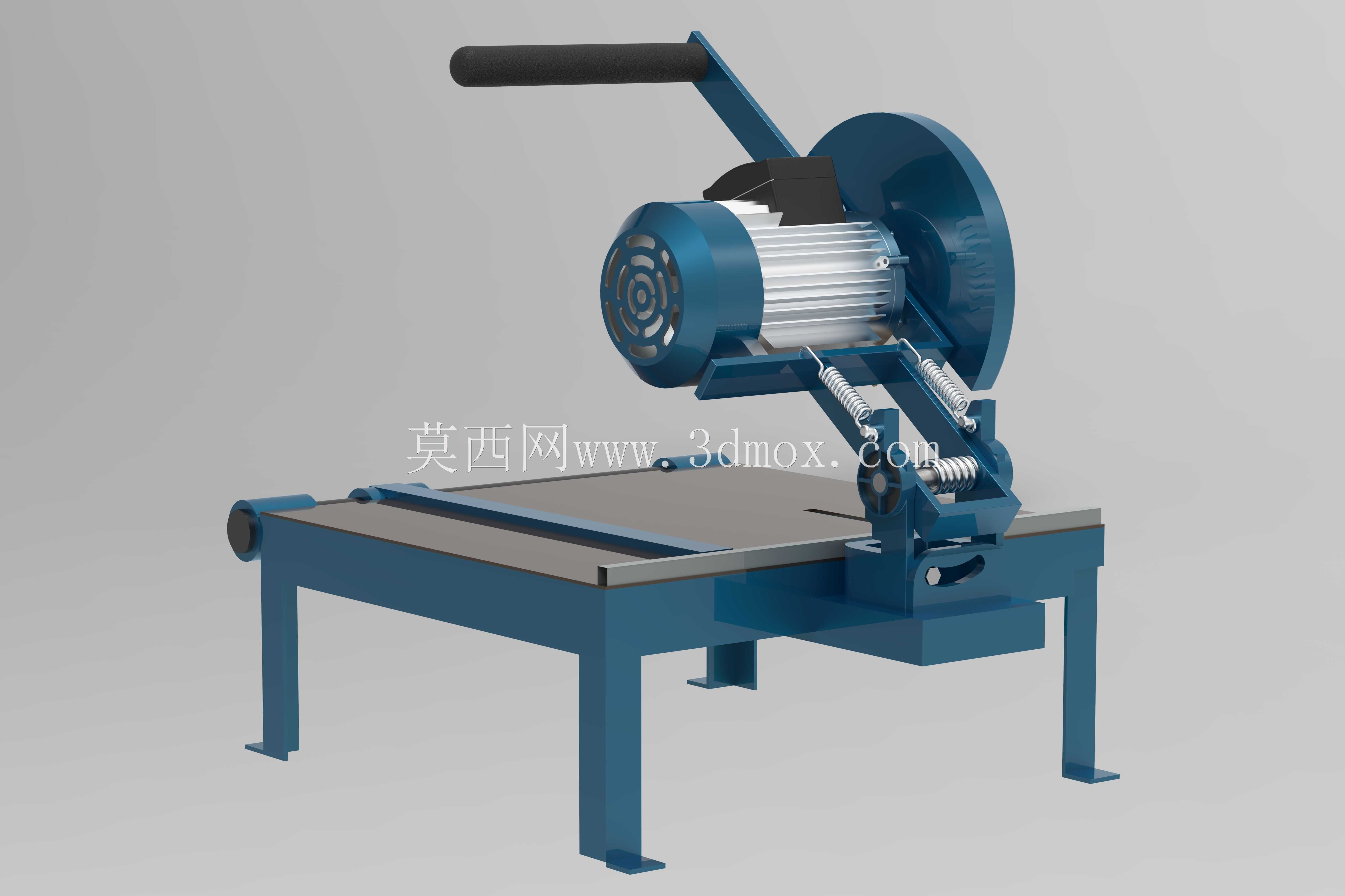

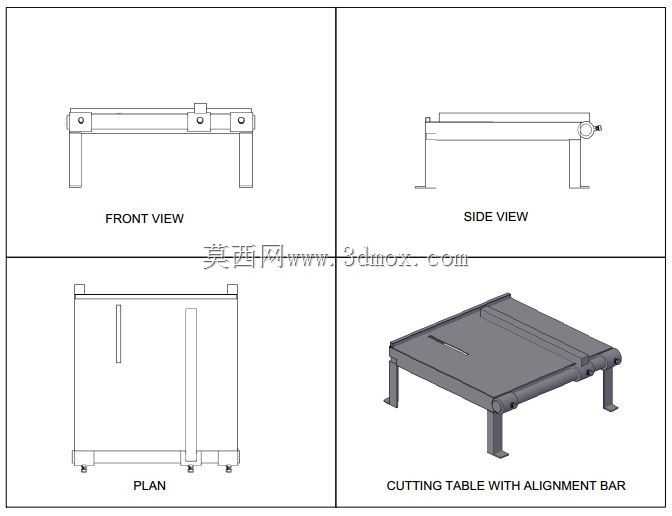

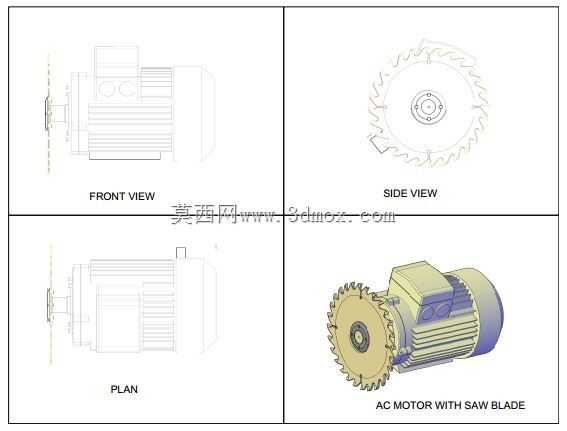

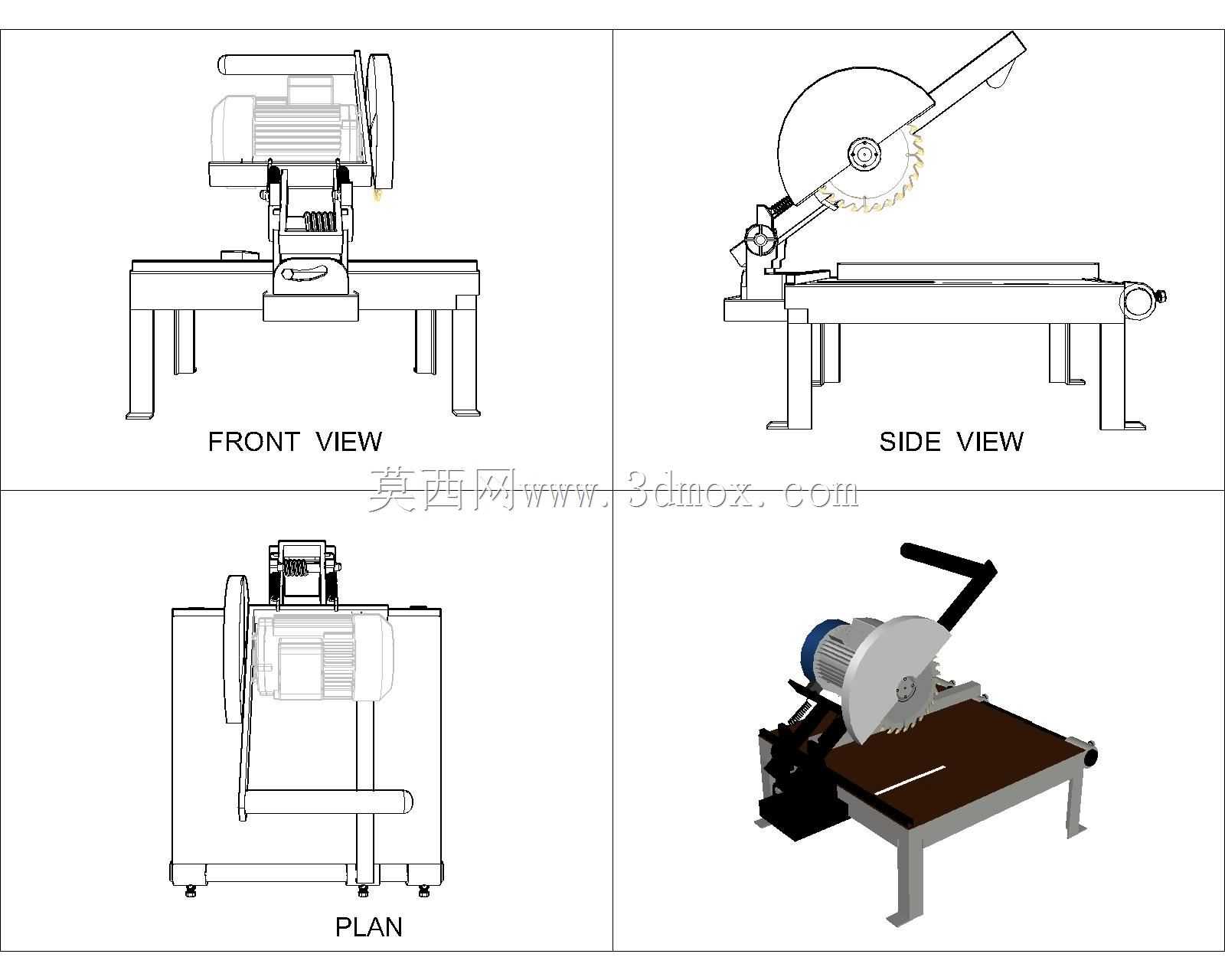

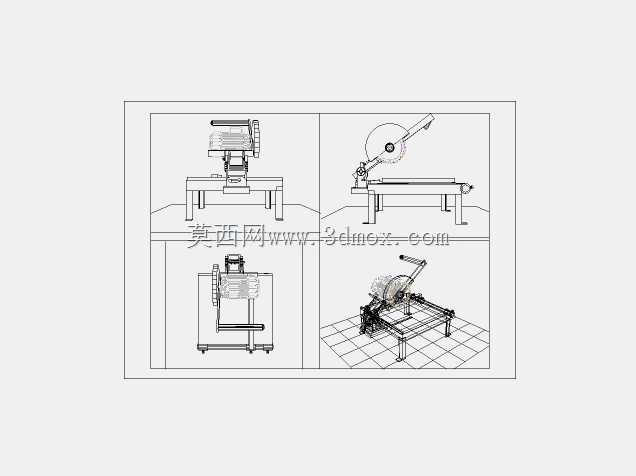

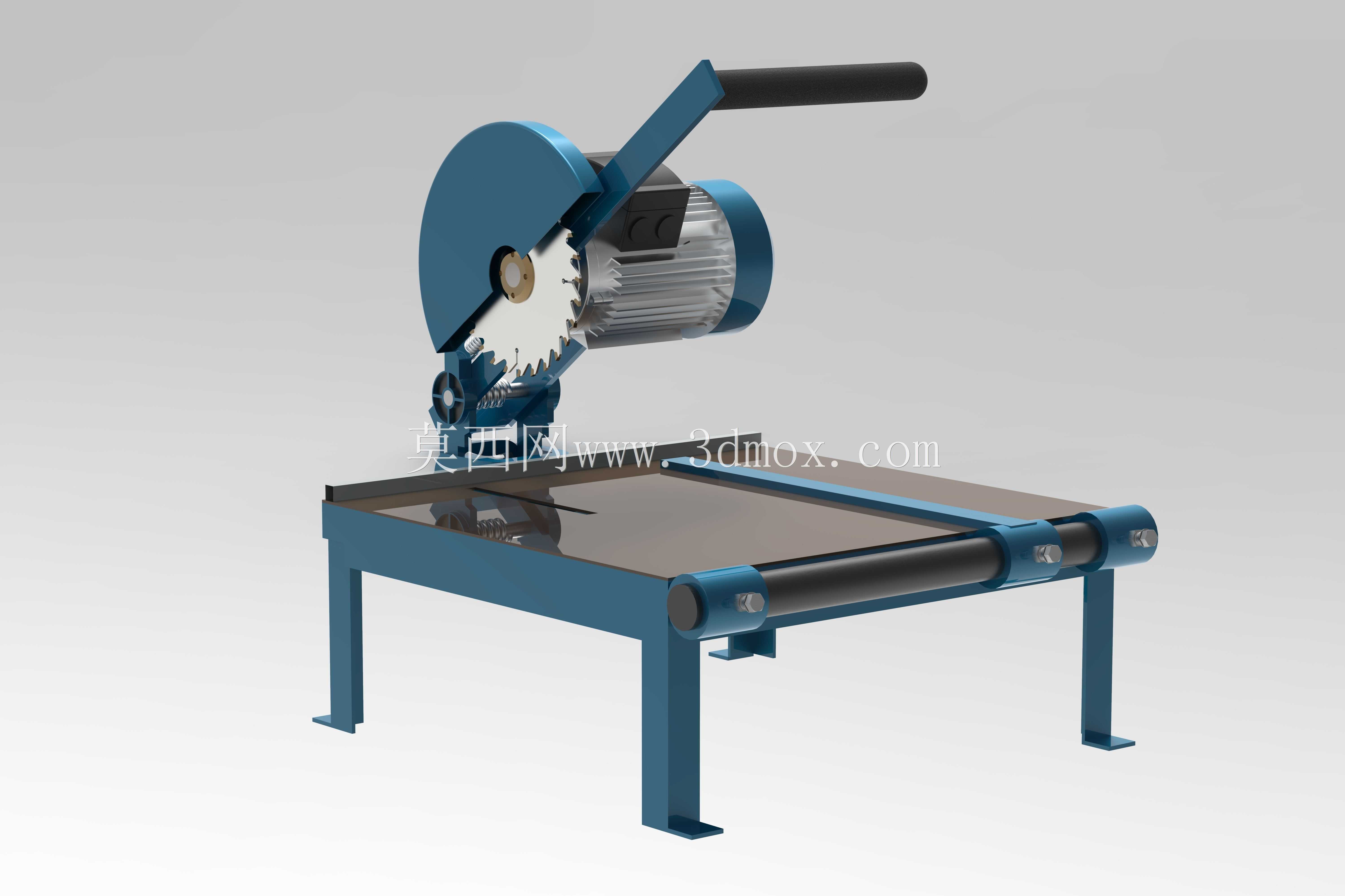

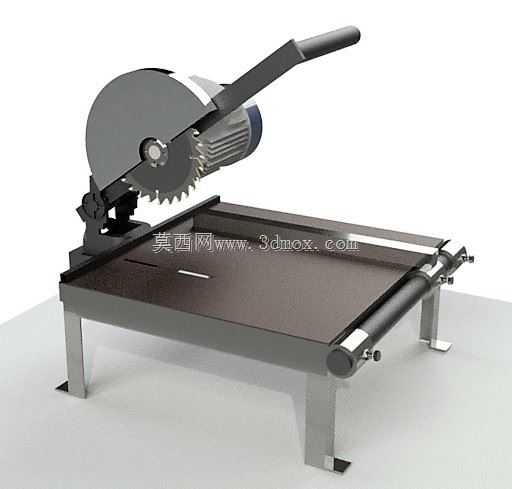

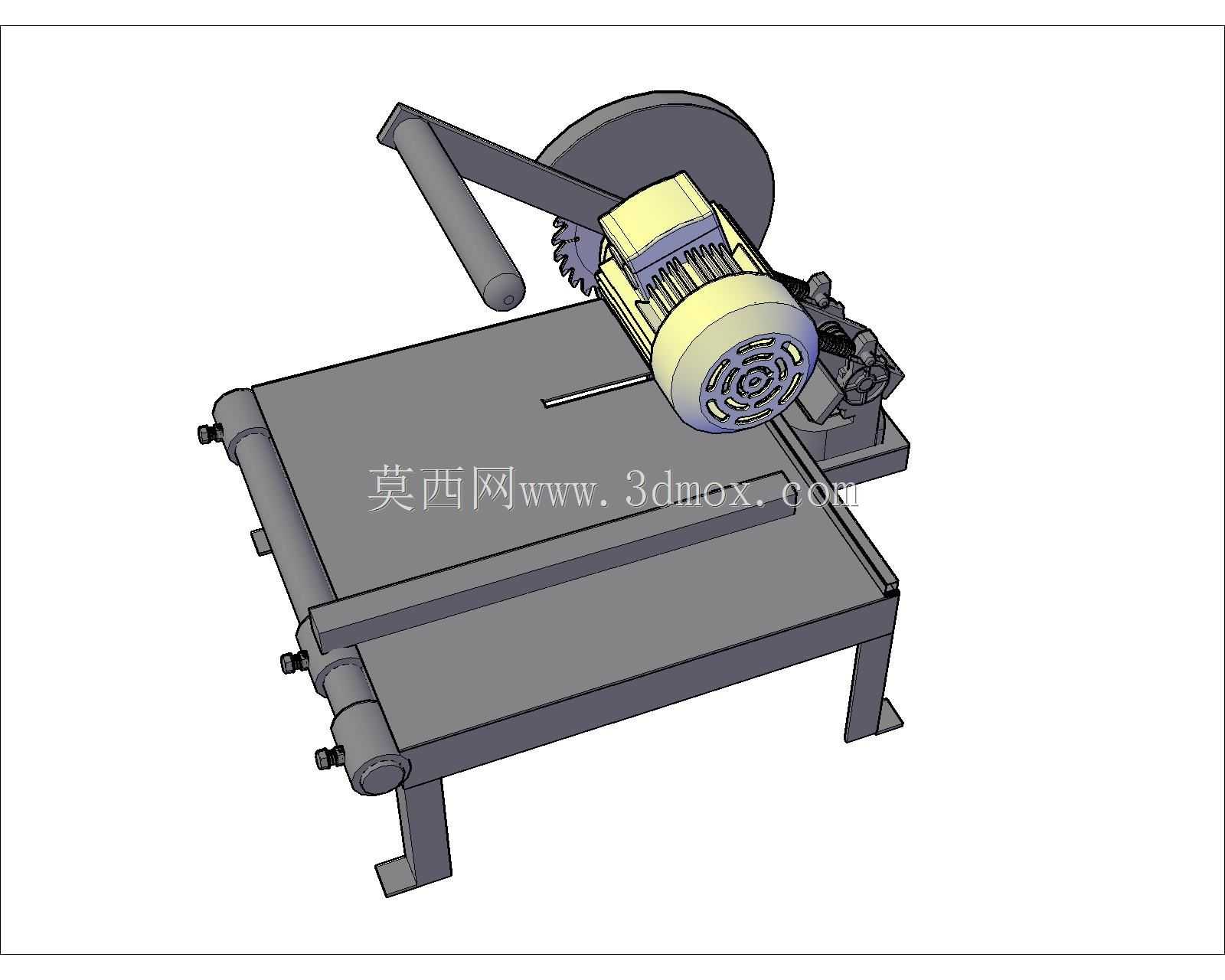

这款手动锯切设备主要面向小型五金加工门店、工地现场临时加工作业、个体维修作坊等场景设计，可完成圆钢、角钢、扁铁、小型铝型材、薄壁钢管等常见金属型材的定长切断作业，适配小批量、多规格的灵活锯切需求，无需复杂的电控接线与气源配套，落地即可投入使用，对作业场地的配套条件要求极低。设备整体采用台式落地结构，底部为四腿支撑的焊接机架，机架支腿底部带有平整安装脚，可通过膨胀螺栓直接固定在水泥地面上，也可直接放置在平整的硬质工作台面使用，整体占地尺寸适配常规小型加工工位的空间边界，不会占用过多作业面积，机架上方设置带定位靠山的平整工作台面，台面内嵌滑动辊道，推送长尺寸型材时可大幅降低摩擦阻力，单人即可轻松完成较长型材的送料定位，无需额外辅助人员配合。锯切机头部分采用铰接式摆动结构，操作人员握持机身配套的防滑手柄即可下压完成锯切进给，松开手柄后机头可依靠内置的复位结构自动抬升回位，操作逻辑简单直观，新操作人员无需长时间培训即可快速上手。机头集成了锯片防护结构与驱动单元，锯片外侧设置半包围式防护罩，可阻挡锯切过程中产生的铁屑飞溅，避免碎屑飞溅对操作人员造成伤害，驱动单元与锯片主轴直连，减少了中间传动环节的动力损耗，锯切过程中动力输出稳定，切口平整无明显毛刺，可减少后续打磨工序的工作量。设计过程中充分考虑了手动作业的操作舒适度，手柄的握持角度、下压行程的阻力曲线都经过反复调整，长时间连续作业也不会产生过度的肢体疲劳，工作台面的靠山带有刻度标识，可快速完成常用长度的定位，无需每次锯切前重复测量尺寸，有效提升单件加工的作业效率。设备的整体结构兼顾了刚性与轻量化需求，机架主体采用型钢焊接而成，保证锯切过程中机身不会产生明显晃动，避免锯片偏摆导致切口歪斜，同时整体重量控制在单人可短距离移位的范围内，方便根据作业需求调整设备摆放位置，适配流动加工、临时工地作业等灵活使用场景。锯片的安装位置经过精准调校，与工作台面的辊道保持垂直，锯切过程中锯片运行平稳，可有效延长锯片的使用寿命，降低耗材更换成本。
