铣床配套车削加工辅助装置结构设计

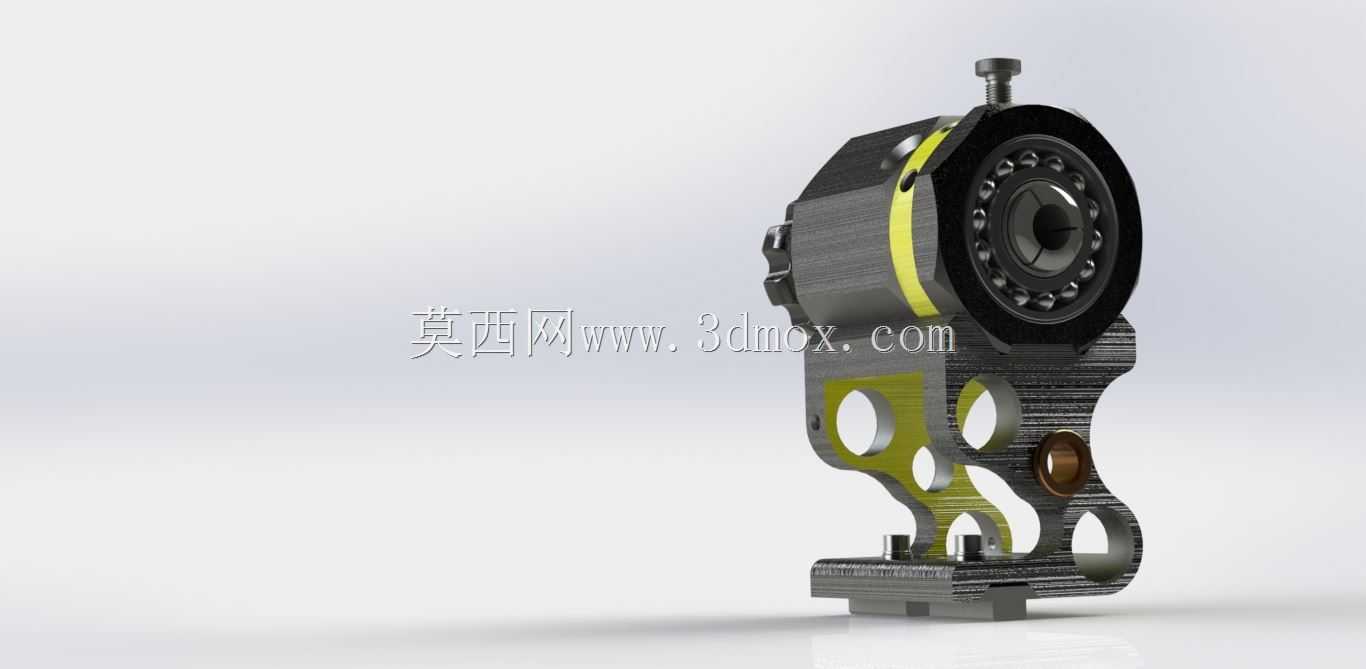

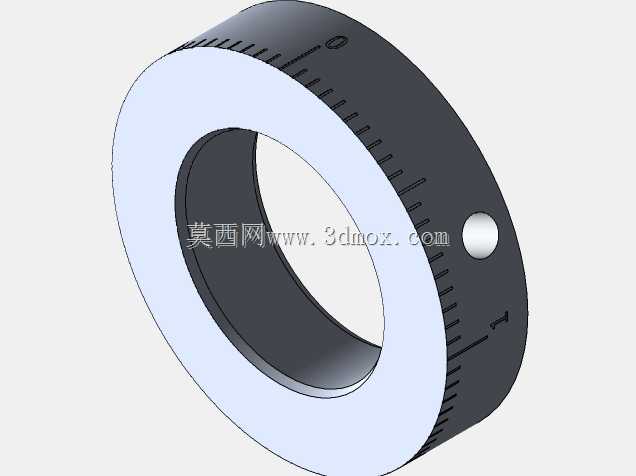

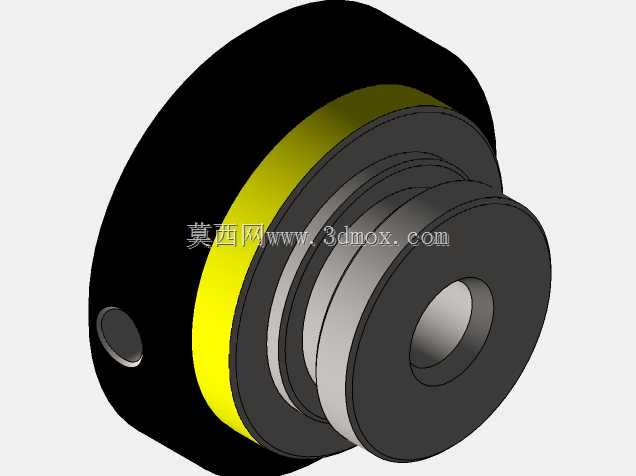

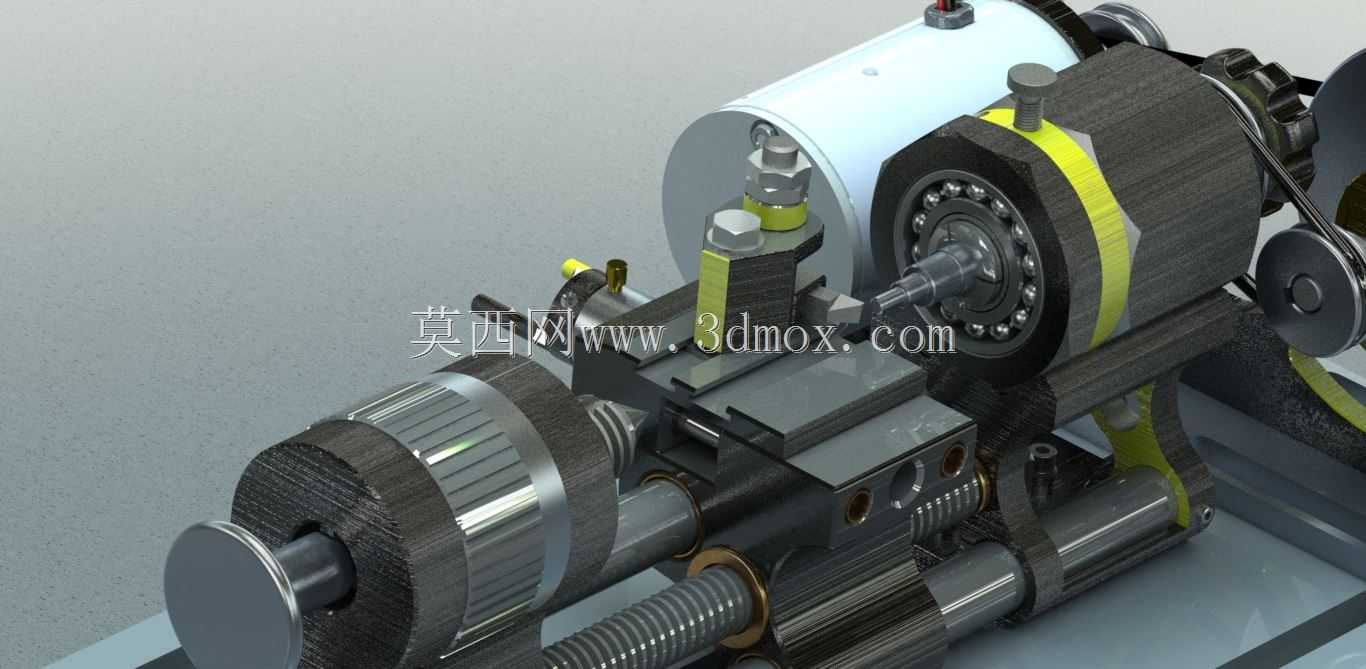

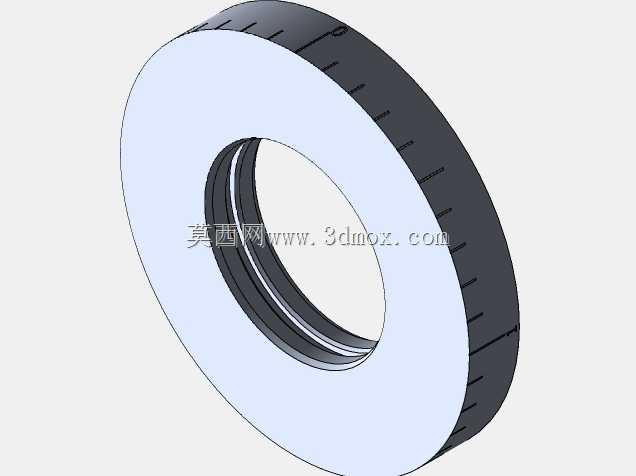

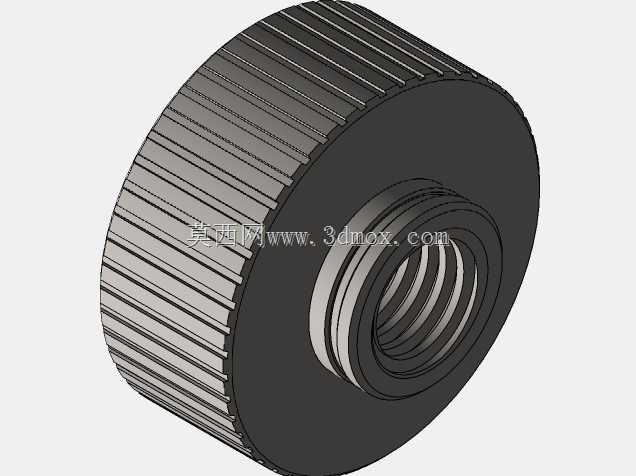

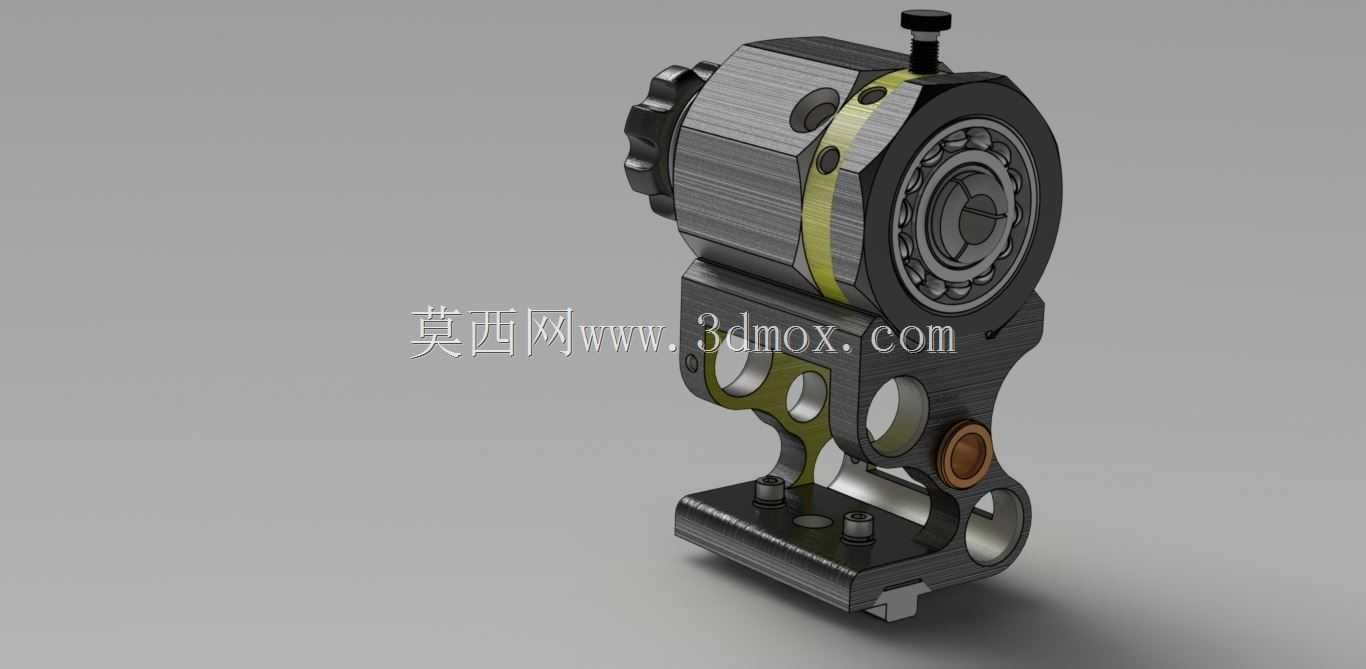

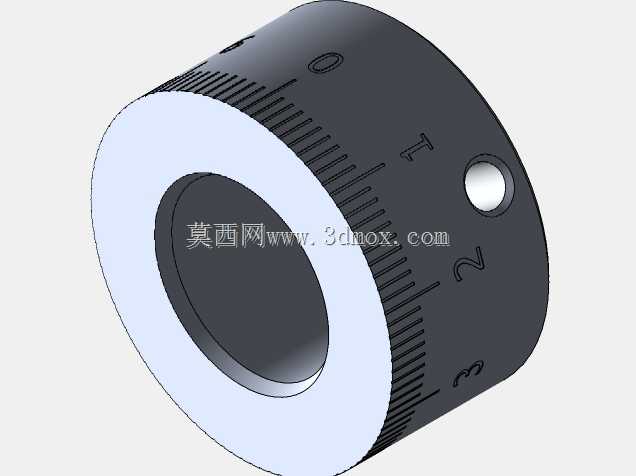

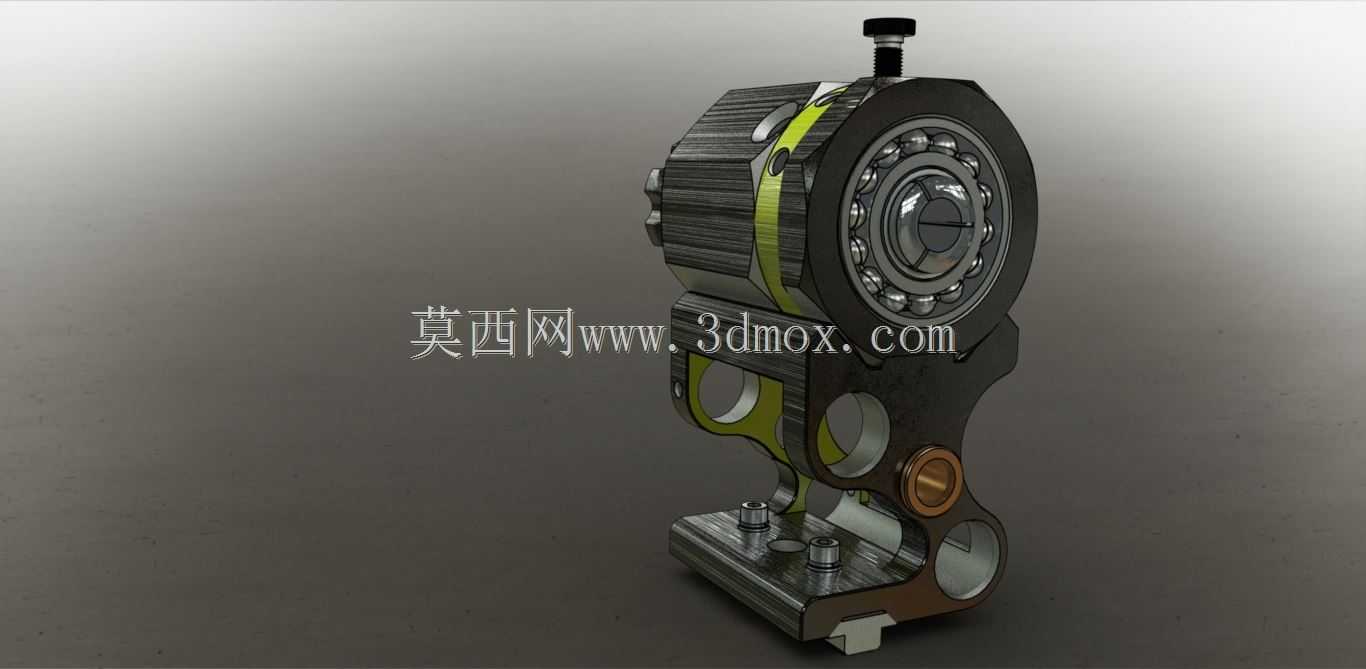

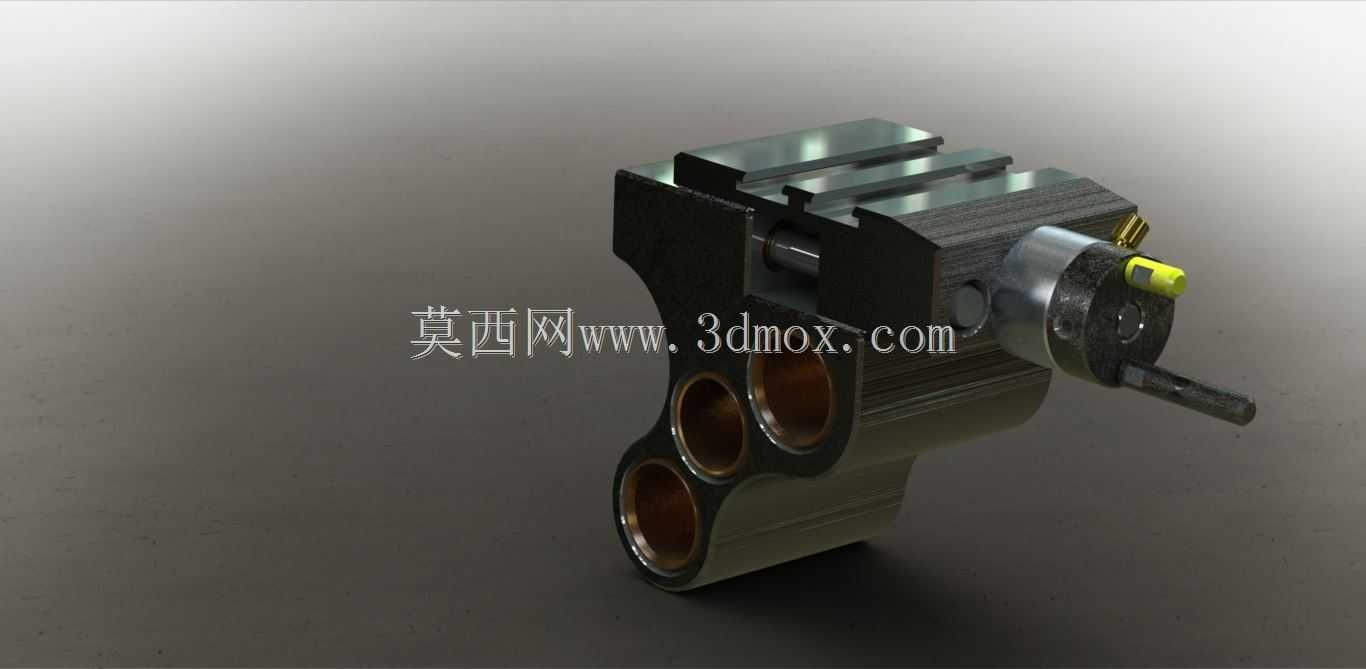

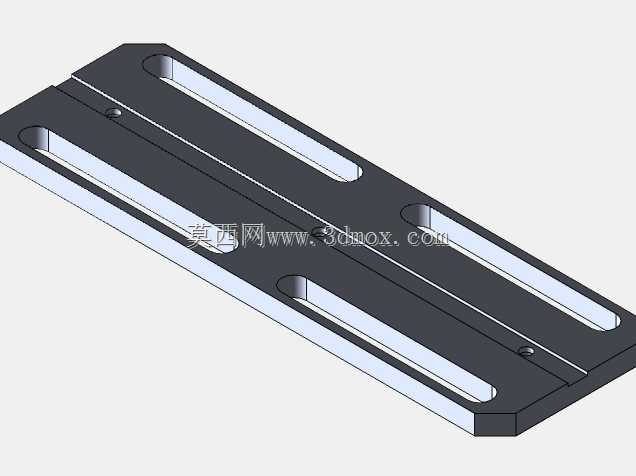

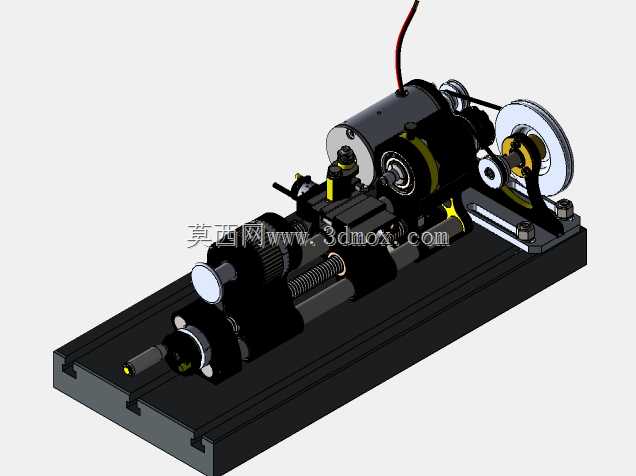

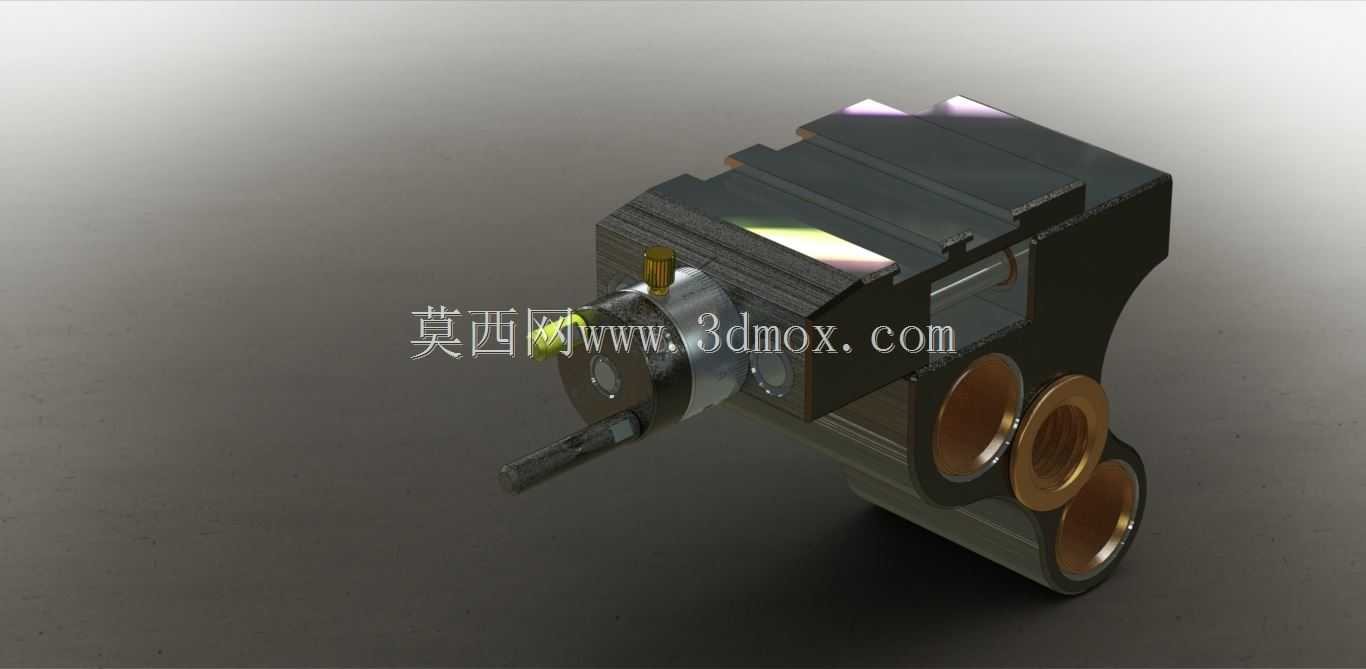

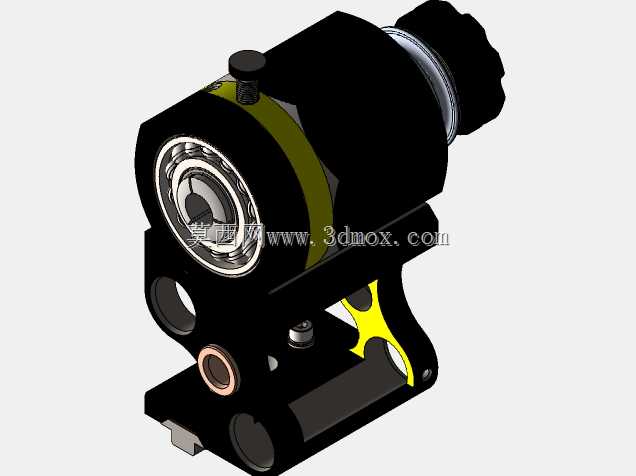

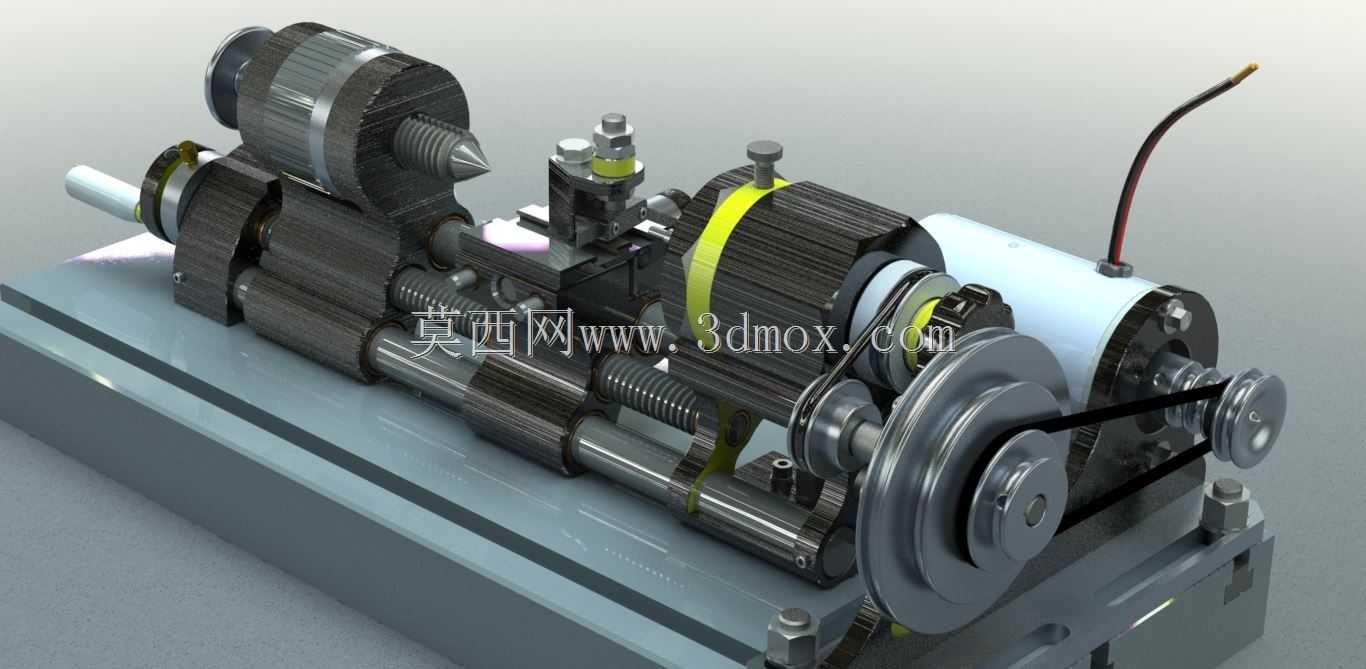

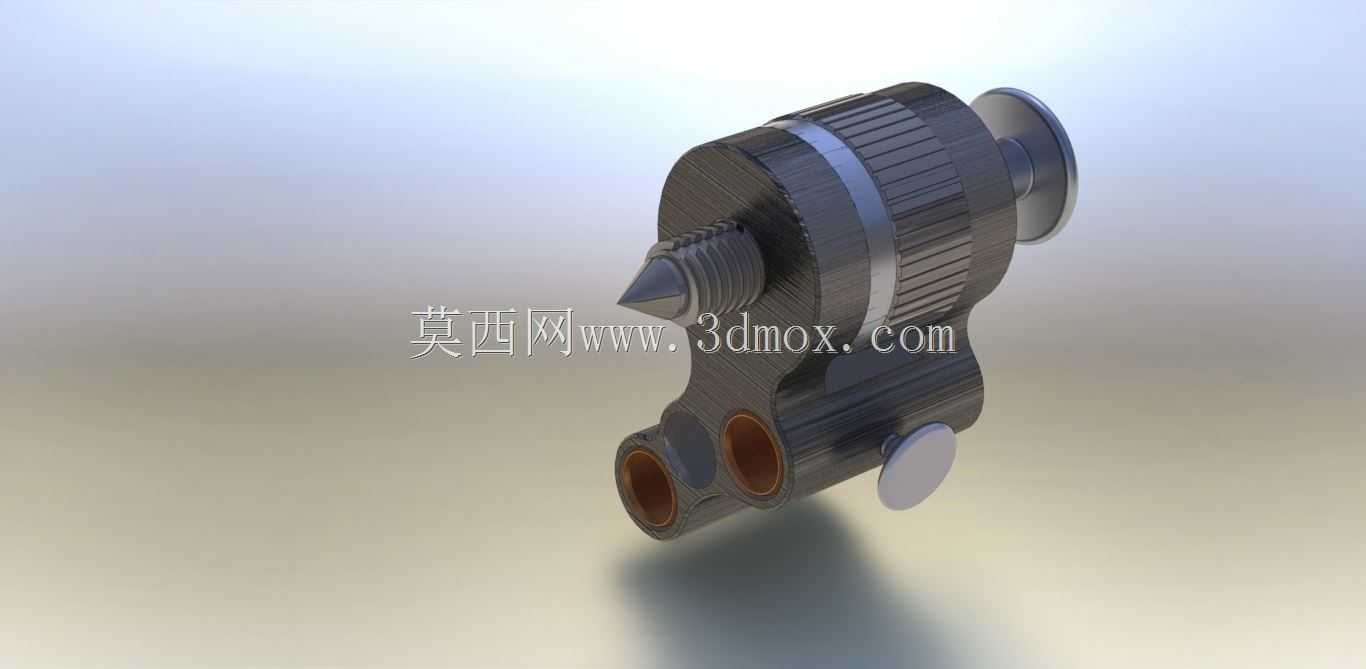

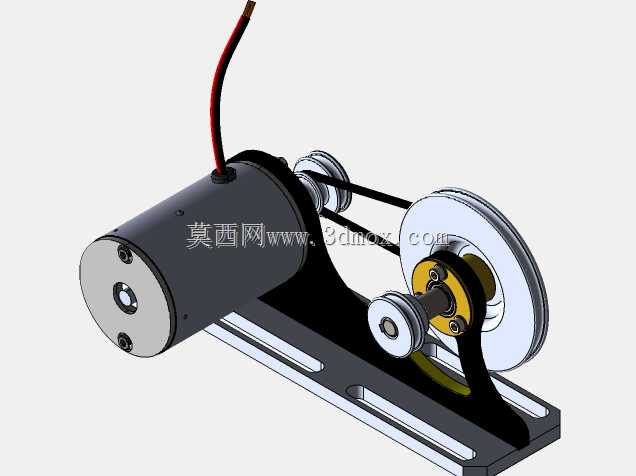

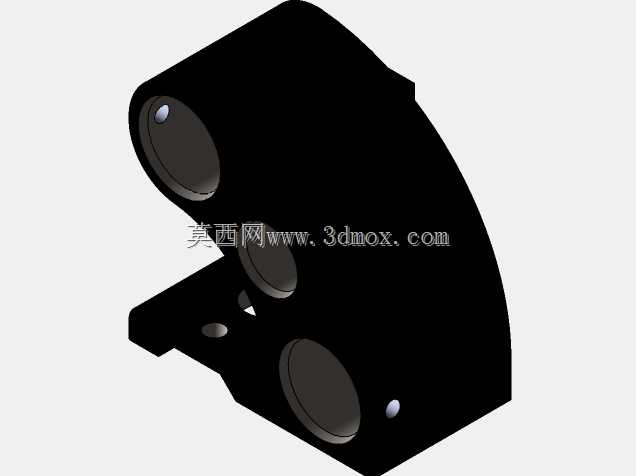

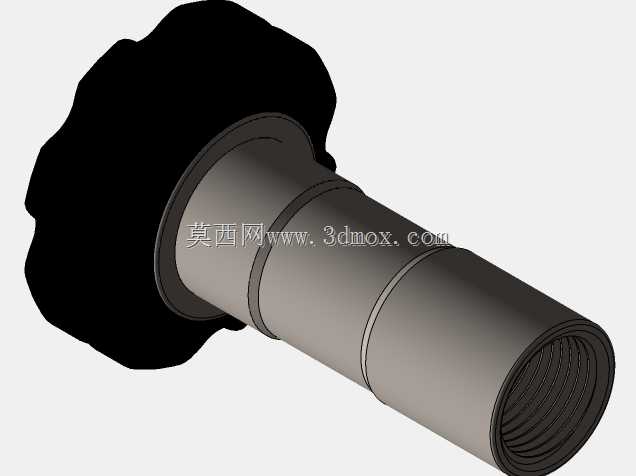

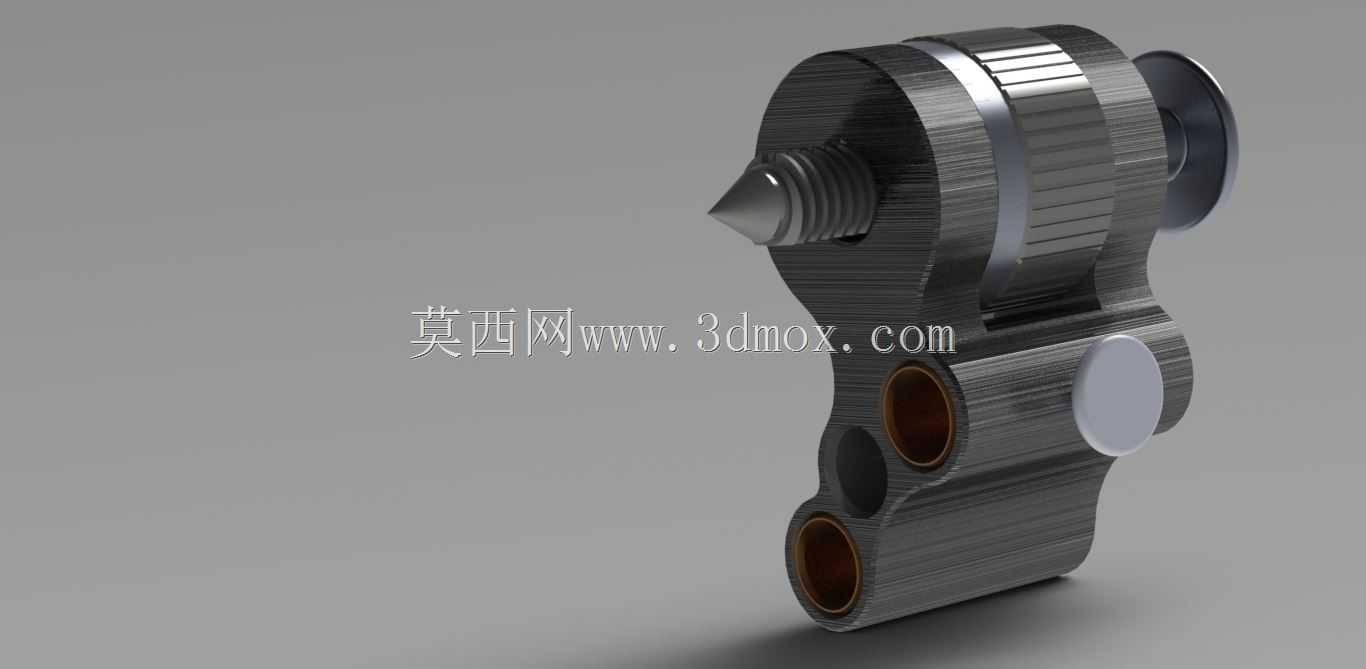

在常规机械加工车间的生产场景中，多数中小加工主体并不会同时配齐全品类机加工设备，当遇到需要在铣床上完成小型轴类、套类零件外圆车削、端面车平、简易槽型加工的需求时，这款适配铣床的车削辅助装置就能够填补设备功能缺口，无需额外购置专用车床即可完成对应工序，大幅降低小批量多品种加工场景下的设备投入成本，尤其适配机修车间、小型五金加工厂、教学实训场景的灵活加工需求。该装置的核心用途是依托铣床原有工作台的进给动力与主轴装夹基础，将工件装夹端与车削刀架模块集成在统一安装基座上，实现工件回转、刀具精准进给的车削加工逻辑，可完成直径30mm以内小型回转类零件的粗精车外圆、车端面、车退刀槽等常规车削工序，加工精度可满足普通非精密配合零件的公差要求。从功能特性来看，装置集成了带轴承支撑的工件回转主轴模块，可通过联轴器对接铣床主轴输出端获得稳定回转动力，避免悬臂装夹带来的振刀问题；刀架部分采用多层滑台结构，可实现横向、纵向两个方向的手动进给调节，进给丝杠带微调旋钮，可控制每次进刀深度在0.02mm精度区间，满足精加工的进给量要求；装置的夹持模块适配标准三爪卡盘安装接口，可快速装夹不同直径的棒料工件，刀位可同时装夹2-3把不同用途的车刀，减少换刀调整的辅助时间。设计思路上，整体采用模块化拼接结构，所有功能模块均通过螺栓固定在统一的铸铁安装底板上，底板的安装孔位完全匹配标准铣床工作台的T型槽间距，无需对原有铣床进行任何改装即可完成快速装夹固定，安装后不会干涉铣床原有铣削功能的使用，拆卸后即可快速恢复铣床的常规加工状态；结构设计中重点考虑了切削受力的传导路径，将主切削力通过底板直接传导至铣床工作台，避免滑台模块承受过大径向力导致的变形，轴承支撑位采用双列角接触轴承配对安装，可同时承受径向切削力与轴向进给力，提升高速回转时的稳定性。外形尺寸与安装边界方面，装置整体长度控制在320mm以内，宽度180mm，高度210mm，安装后不会超出普通立式铣床工作台的有效行程范围，工作台纵向进给行程可覆盖150mm的车削长度需求，横向进给可覆盖50mm的吃刀深度调节范围，装置总重量控制在28kg以内，单人即可完成搬运与装夹操作，安装时仅需通过T型螺栓将底板固定在工作台中部，找正主轴与铣床主轴的同轴度后即可投入使用，适配市面上绝大多数常规规格的立式、卧式铣床安装使用。
