双型腔注塑模具结构设计方案

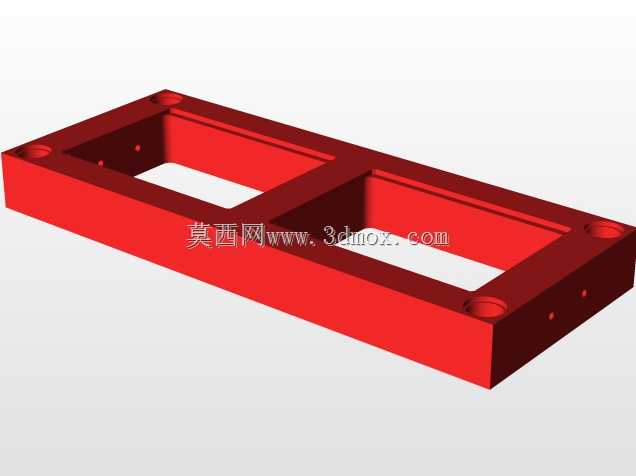

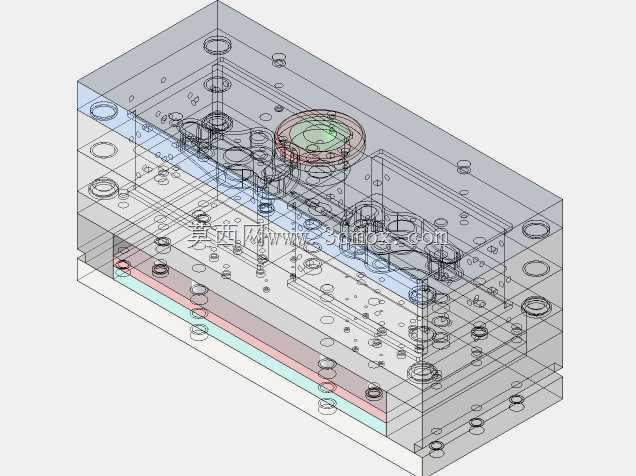

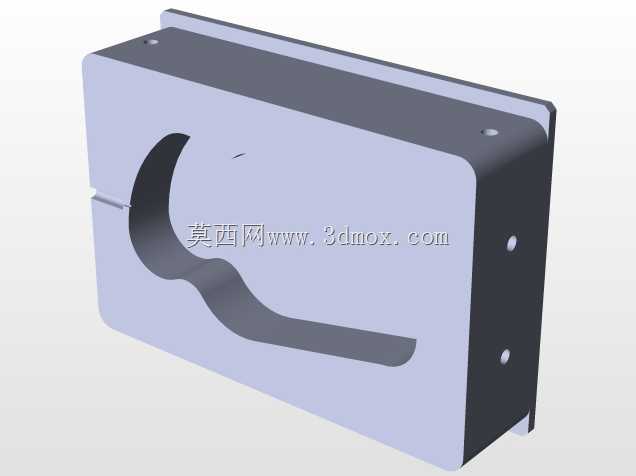

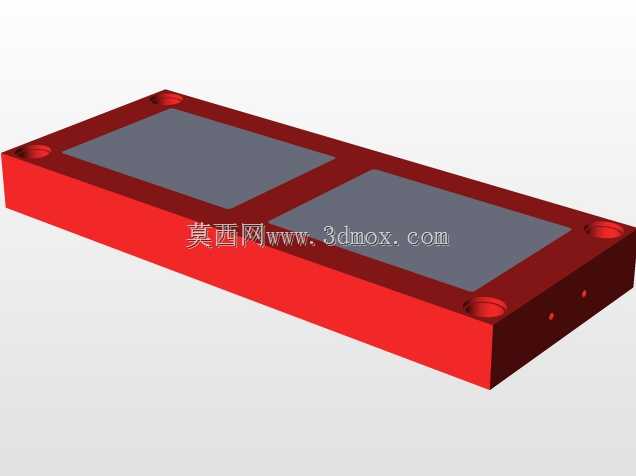

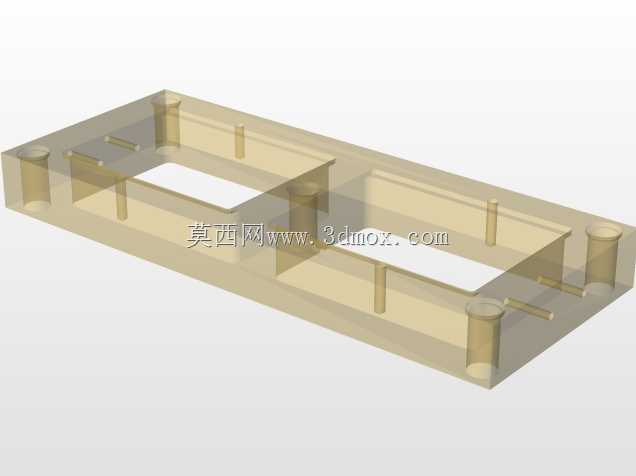

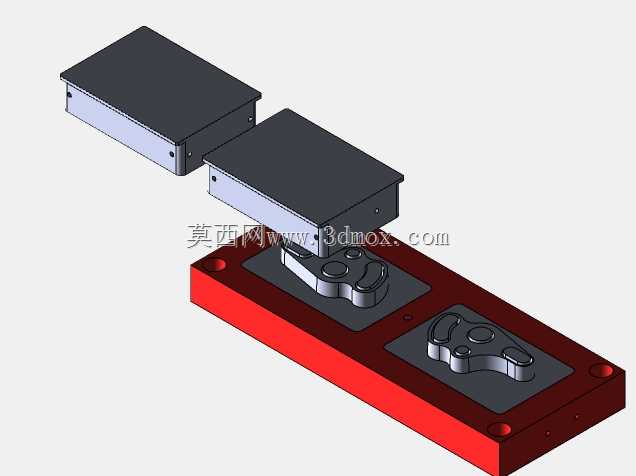

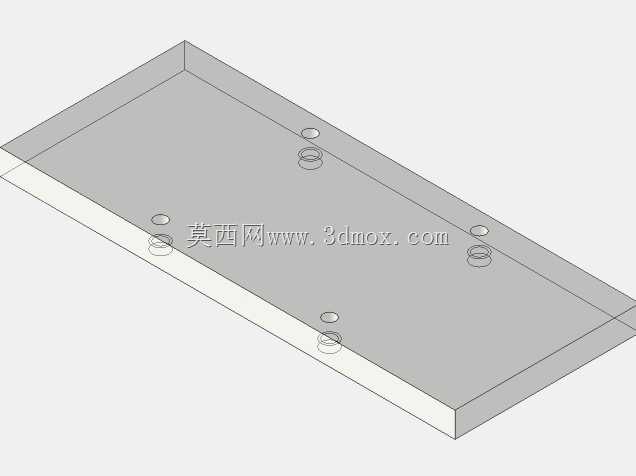

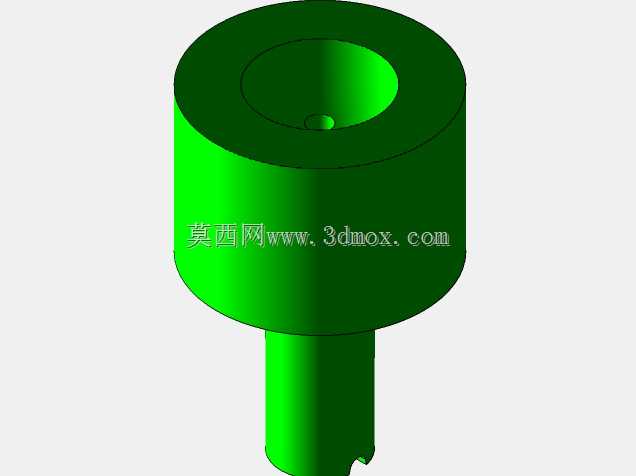

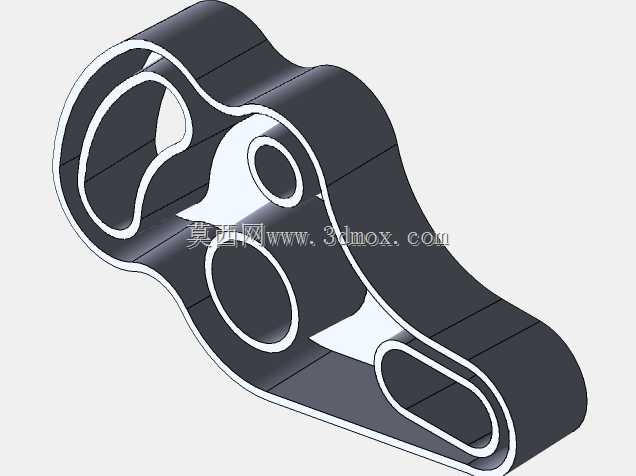

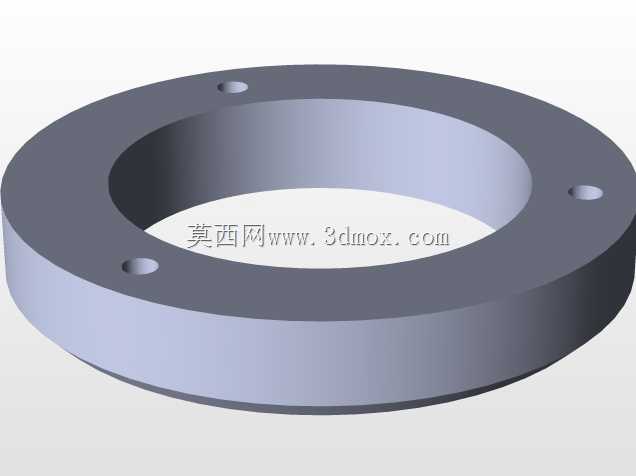

这套双型腔注塑模具结构，主要面向小型塑料零部件的批量注塑生产场景，适配常规卧式注塑机的安装接口，可直接搭载在对应锁模力规格的注塑设备上，完成塑料原料从熔融充模到冷却定型的完整成型工序，广泛适用于消费电子小配件、日用塑料杂件、小型工业塑料结构件的量产加工环节，相比单型腔模具能在同等成型周期内提升一倍的单模产出效率，有效摊薄单件产品的生产能耗与人工成本。从功能结构来看，整套模具采用多层板叠装的经典模架布局，内部整合了成型型腔、浇注流道、冷却水路、顶出复位、导向定位五大核心功能模块：两个对称布置的成型型腔可同步完成两个相同塑料零件的注塑成型，流道系统采用平衡式布局设计，能保证熔融塑料从浇口套进入后，以均等的压力、流速同时填充两个型腔，避免出现缺胶、飞边、成型密度不均的品质问题；冷却水路沿着型腔周边分层排布，可在充模完成后快速带走型腔内塑料熔体的热量，缩短冷却等待时长，提升整体生产节拍；导向部件采用多组精密导柱导套配合，保证动模与定模合模时的对位精度，避免出现型腔错位导致的零件尺寸超差；顶出机构布置在动模侧，开模后可平稳将冷却定型的塑料零件从型芯上推出，避免顶出过程中零件出现变形、顶白等外观缺陷。在设计思路上，这套模具充分兼顾了生产稳定性与加工便利性，模架采用标准规格的模胚加工，大部分零部件可直接选用标准件，降低模具的加工制造成本与后期维护更换成本；分型面的选择贴合零件的外形轮廓，既方便成型后零件与流道凝料的脱出，也能减少合模时的溢料风险；所有安装孔位、连接螺孔的位置都匹配标准注塑机的安装尺寸边界，模架整体长宽尺寸适配注塑机的拉杆间距，厚度范围符合注塑机的最大最小模厚要求，无需额外改装即可直接上机安装使用。模具内部的各层板件之间设置了精准的定位销结构，保证反复开合模过程中各部件的位置精度不会出现偏移，冷却水路的接口设置在模具侧面的标准位置，可快速对接注塑机的冷却水循环系统，浇注口的尺寸适配常规注塑机的射嘴规格，无需额外定制过渡零件即可完成对接。
