开式环形双扇散热器格栅结构设计

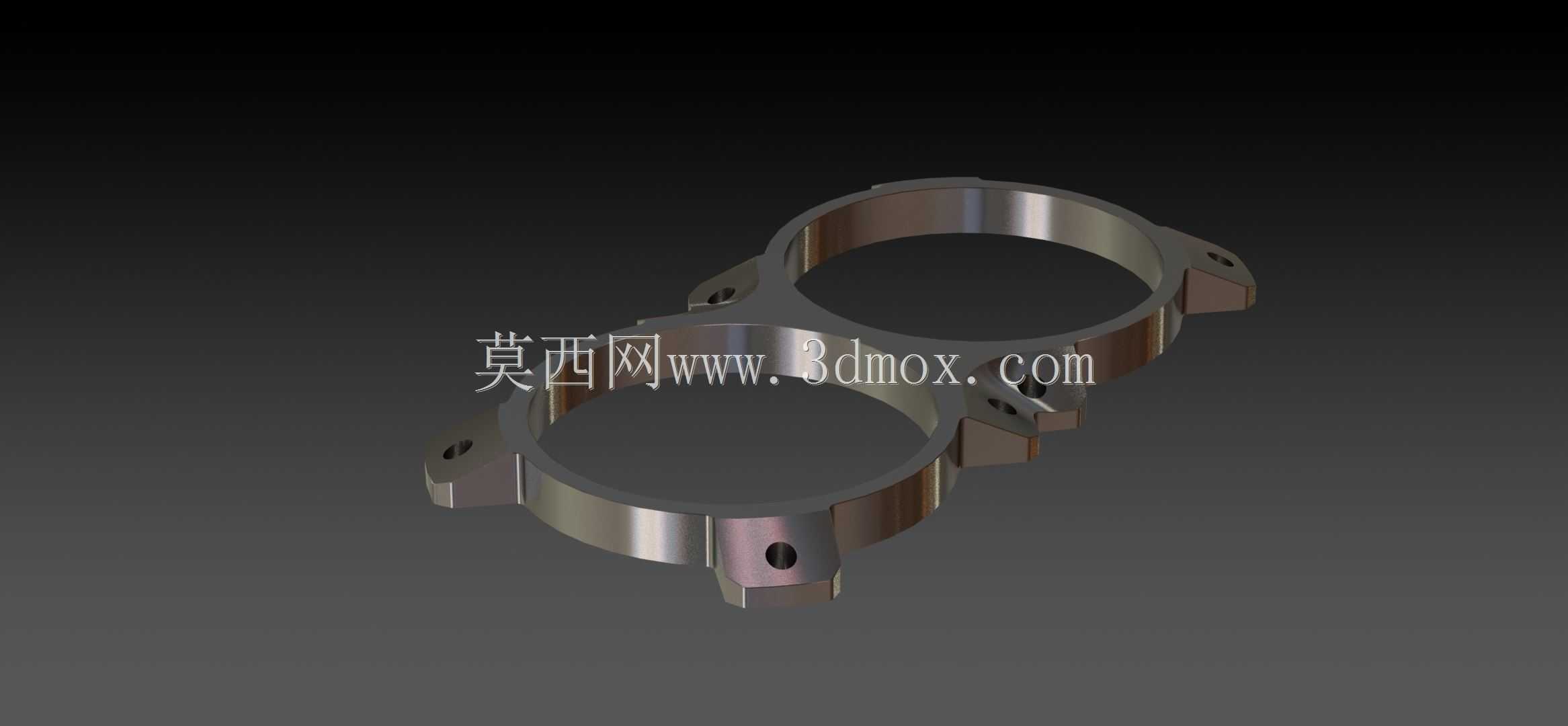

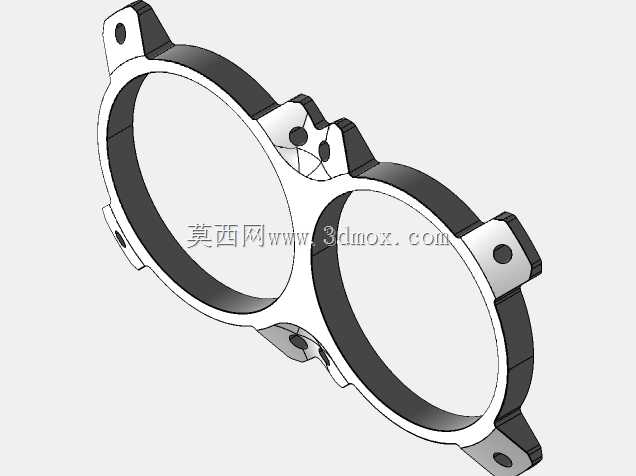

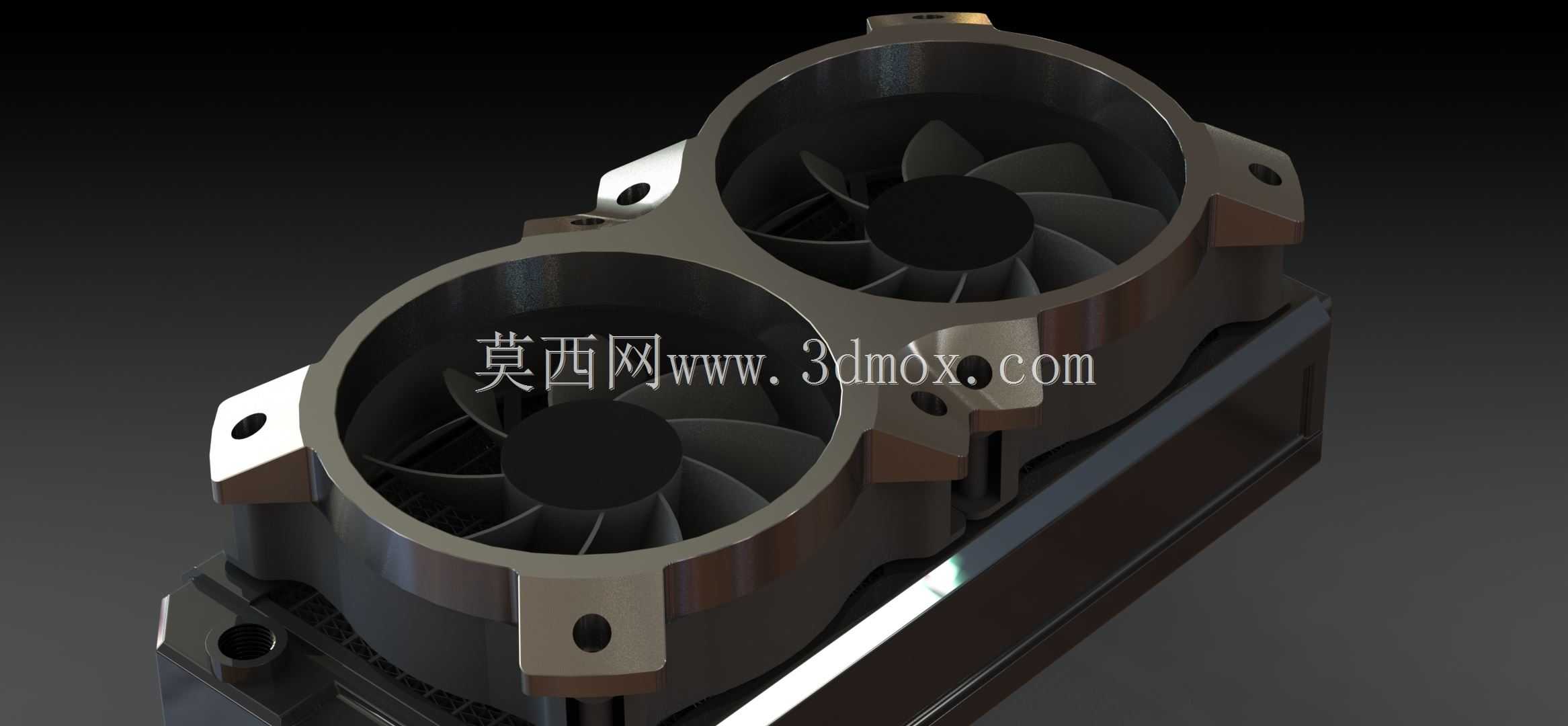

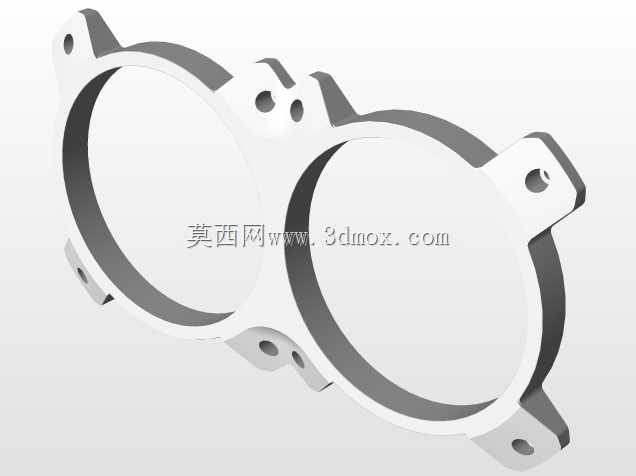

这款开式环形双扇结构的散热格栅组件，主要面向高功耗电子设备、工业控制板卡、小型工控主机以及紧凑型功率模块的风冷散热场景，在狭小的设备安装空间内，通过双风扇并联的结构布局提升单位时间内的通风量，解决单风扇结构在高发热工况下风量不足、散热冗余度不够的问题，同时配套的格栅结构既可以引导气流走向，也能对内部扇叶形成物理防护，避免异物进入扇叶区域造成设备故障。从实际用途来看，该组件可直接适配对应尺寸的铝制散热鳍片底座，通过强制对流带走鳍片上蓄积的热量，让发热元器件始终维持在合理的工作温度区间，避免因过热出现性能降频、元器件寿命缩短甚至烧毁的问题，在工业控制、嵌入式计算、小型电源模块等场景中都有广泛的适配空间。在功能特性上，双环形风扇采用同轴相邻的布局，两个独立扇叶的风道互不干扰，开式的格栅边框没有多余的遮挡结构，能够最大程度降低风阻，让气流可以顺畅穿过鳍片间隙；边框上预留的多个安装定位孔，可直接通过螺丝与散热鳍片或者设备壳体固定，安装后结构稳固，不会因为风扇运行的振动出现松脱。设计思路上，这款结构优先考虑了紧凑空间下的散热效率，将两个风扇整合在一体化的格栅框架内，相比两个独立风扇单独安装的方案，减少了安装所需的固定点位，也让整体外轮廓更加规整，方便在设备内部做布局规划；扇叶采用曲面弧度设计，在保证风量的同时降低运行时的风切噪音，格栅的筋条布局顺着气流流出方向做了倾斜处理，避免直向筋条打乱气流走向造成紊流，进一步提升散热效率。从安装边界来看，整体框架为矩形切角结构，四个角的安装耳突出于主体轮廓，安装孔位的间距做了标准化适配，可兼容市面上主流的同规格双风扇散热底座，整体厚度控制在薄型化区间，不会占用过多的设备内部垂直空间，侧边的走线槽位可以隐藏风扇供电线路，避免线路干涉扇叶转动，也让设备内部布线更加整洁。
