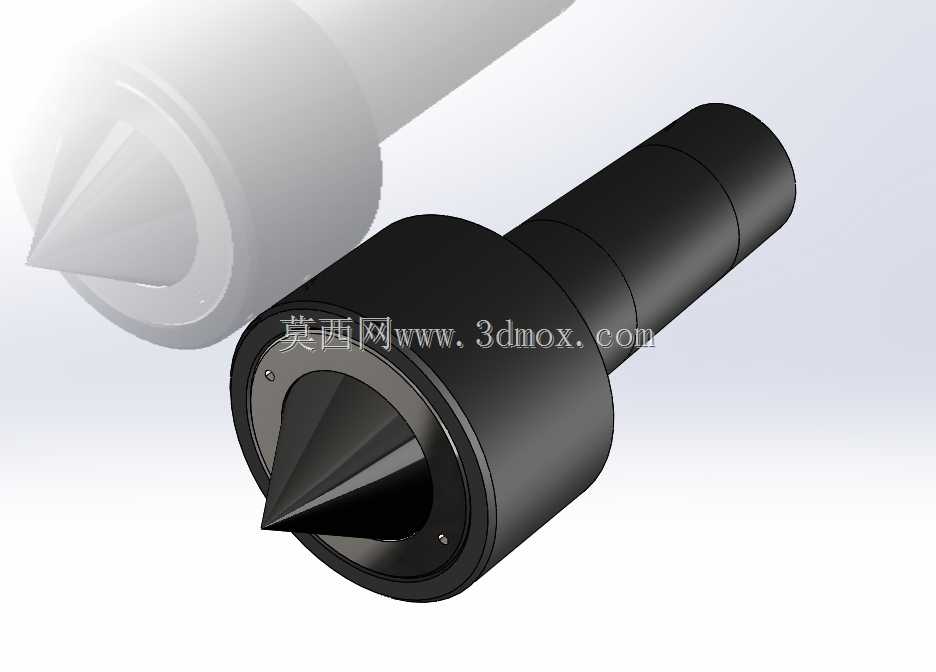

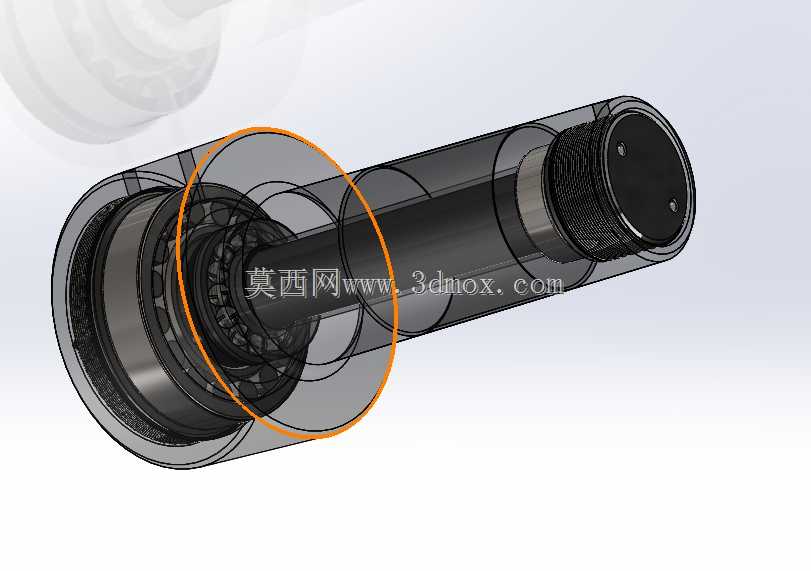

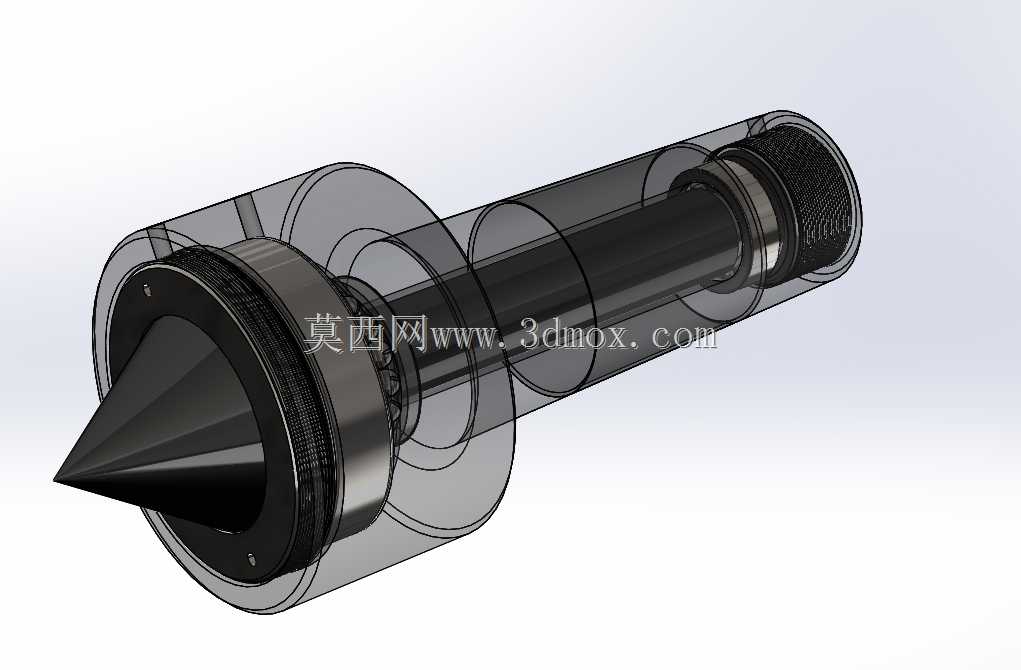

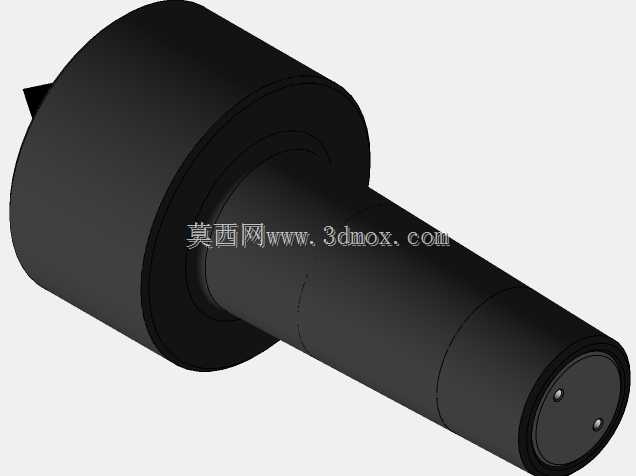

高精度回转顶尖机械结构设计

本次设计的回转顶尖是金属切削加工场景中不可或缺的工装配套部件，主要适配各类卧式车床、外圆磨床等回转加工设备，在轴类、套类零件的装夹作业中承担工件端部的定位与支撑作用，能够有效抵消工件加工过程中产生的径向切削力，避免长轴类工件因悬伸过长出现挠曲变形，大幅提升加工过程的稳定性与成品尺寸精度。在实际生产应用中，该类顶尖广泛覆盖通用机械加工、汽车零部件制造、精密五金加工等多个生产场景，既可以配合卡盘完成细长轴零件的一夹一顶装夹，也可以搭配尾座与头座顶尖实现轴类零件的双顶尖定位装夹，适配不同长度、不同重量回转类工件的加工需求。从功能特性来看，这款回转顶尖采用内置滚动轴承的结构设计，顶尖头部可随工件同步回转，能够大幅降低顶尖与工件中心孔之间的滑动摩擦，减少加工过程中的发热磨损，延长顶尖的使用寿命，同时避免工件中心孔因摩擦出现拉伤变形，保障工件的定位基准精度；顶尖头部采用硬质合金镶尖结构，锥尖部分硬度高、耐磨性能优异，能够承受较大的轴向顶紧力与径向切削载荷，适配重切削、高速切削等不同加工工况。在设计思路层面，整体结构遵循模块化设计逻辑，从锥柄安装段、主体壳体、内部轴承组到顶尖头部依次排布，各部件之间采用过盈配合与紧固件锁紧相结合的装配方式，既保障了整体结构的同轴度精度，也便于后期的轴承更换与维护保养；顶尖头部的锥角采用标准60度设计，能够与工件上加工的标准中心孔完全贴合，保证定位接触面积充足，避免应力集中导致的顶尖或工件损坏。从外形尺寸与安装边界来看，尾部安装锥柄采用标准莫氏锥度设计，能够直接适配对应规格的机床尾座锥孔，无需额外转接结构即可完成快速安装，安装后整体同轴度误差控制在微米级；主体壳体采用阶梯轴式外形设计，最大外径处预留足够的轴承安装空间，同时壳体外圆做了防滑处理，便于操作人员完成顶尖的拆装作业；顶尖头部伸出长度经过合理测算，既保证足够的工件避让空间，避免加工过程中刀具与顶尖壳体发生碰撞，也控制了顶尖头部的悬伸量，提升整体结构的刚性，减少切削过程中的振动。整体结构经过受力仿真验证，在额定载荷下的形变量满足精密加工的精度要求，各转动部件的润滑密封结构设计合理，能够有效阻挡切削液、金属切屑进入壳体内部，保障内部轴承的运转顺畅，降低日常维护的频次。
