多工位袋装产品装盒吸盘取料机构

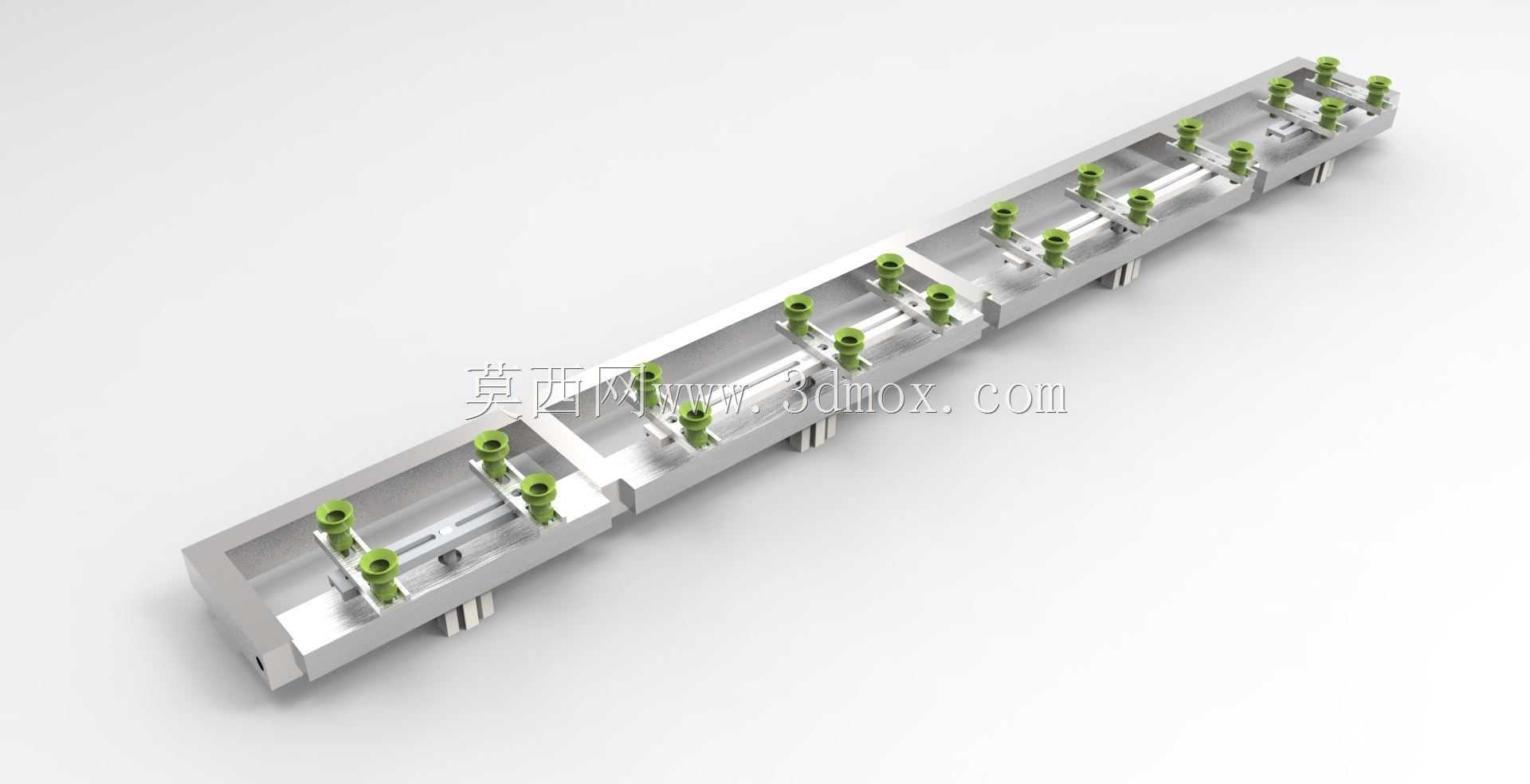

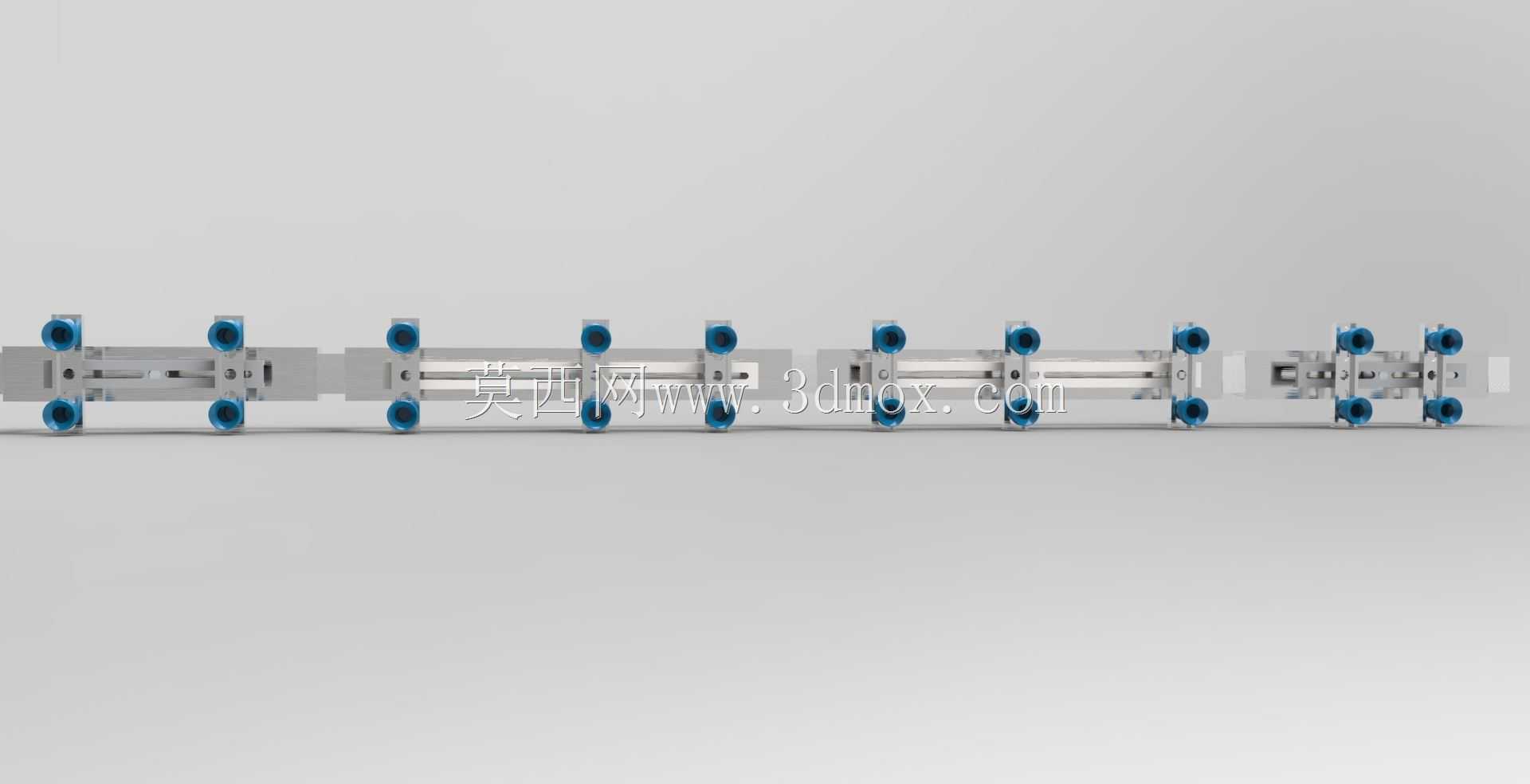

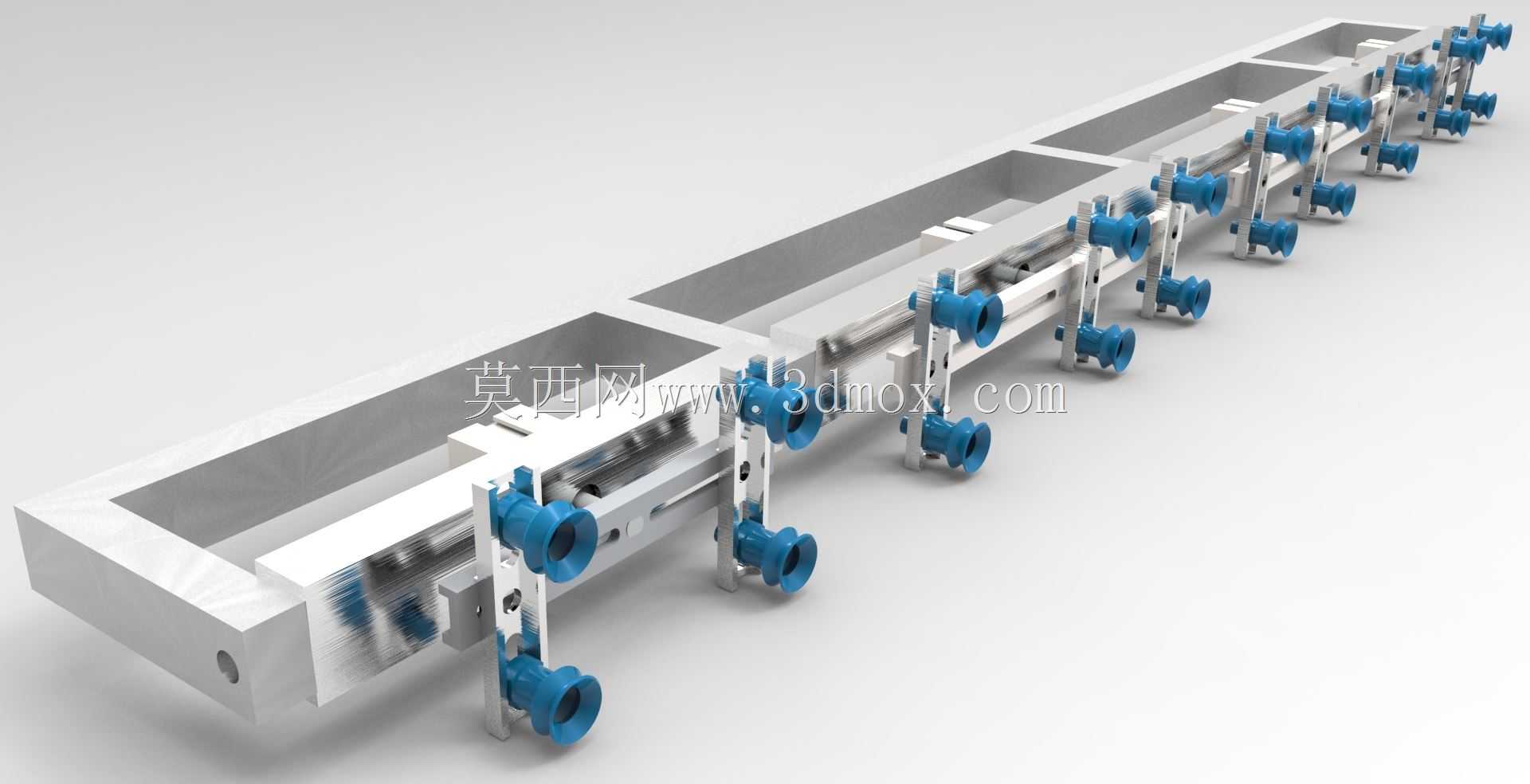

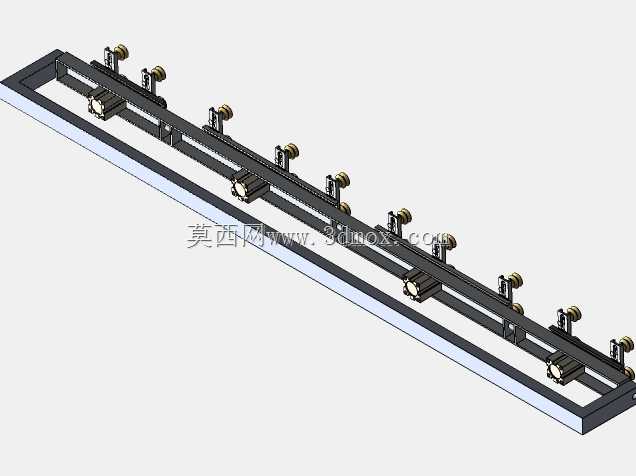

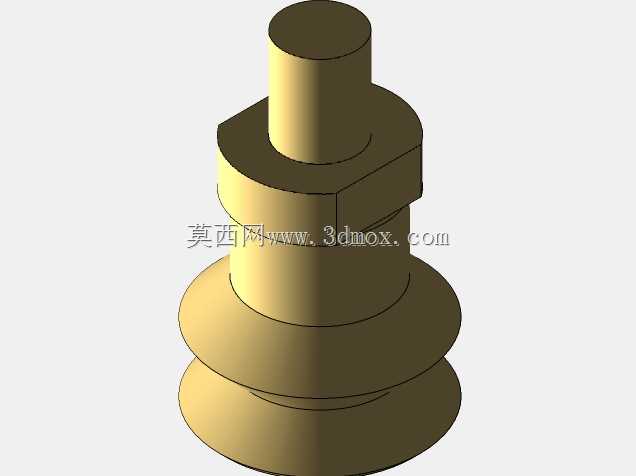

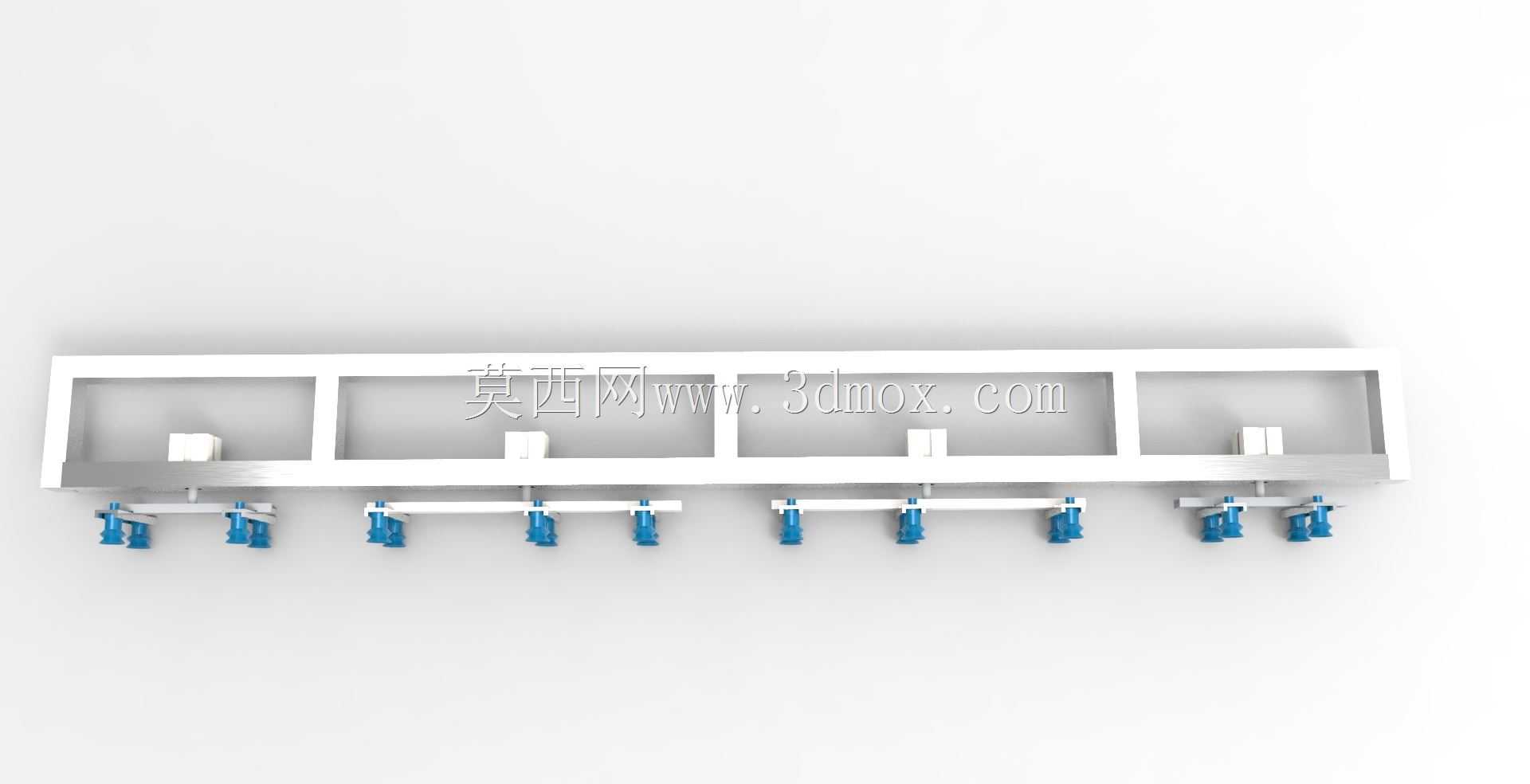

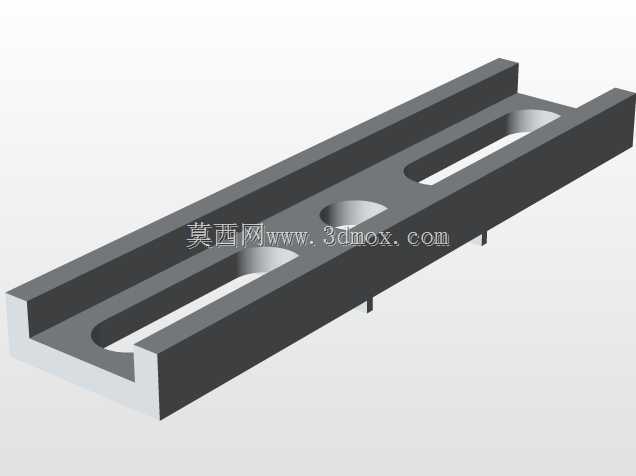

该机构主要应用于医药、食品等行业的袋装产品自动化装盒生产环节，适配IFC类袋装剂型的整线包装流程，可对接前端装盒机的料仓输送工位，完成袋装物料从料道到纸盒的精准转移作业，替代传统人工取料放料的操作模式，大幅提升装盒工序的运行稳定性与生产效率，避免人工接触物料带来的污染风险，满足洁净生产车间的作业规范要求。该装置采用长条形集成式安装基座设计，整体沿生产线输送方向平行布置，基座采用高强度铝合金型材加工成型，既保证整体结构的刚性支撑，又有效控制机构自身重量，降低对装盒机主机安装位的负载要求。基座上沿长度方向等距排布多组独立吸盘安装支架，每组支架可根据袋装产品的尺寸规格调整横向安装间距与垂直方向的伸出长度，适配不同宽度、不同厚度的袋装物料取料需求，支架上配置的蓝色真空吸盘采用食品级硅胶材质制作，接触物料时不会刮破包装袋表层，同时可通过真空负压系统的压力调节，适配不同重量袋装产品的吸附力度，避免吸力过大导致包装袋变形漏料，或是吸力不足导致物料脱落的问题。设计过程中充分考虑装盒机的高速运行节拍，每组吸盘支架均配套独立的导向滑动组件，可沿基座上的线性导轨完成垂直方向的升降动作，配合装盒机的主传动凸轮轴实现同步取料、放料的动作循环，多工位并行作业的模式可单次完成多袋物料的同步转移，匹配高速装盒线每分钟数十盒的生产节拍。机构的安装边界可根据不同型号装盒机的料仓尺寸进行适配调整，基座两端预留标准化安装孔位，可直接固定在装盒机的料架安装面上，无需对原有设备主体进行大规模改造，真空管路沿基座内部的走线槽集成布置，避免外露管路与设备其他运动部件发生干涉，整体结构紧凑，安装调试便捷，日常维护时仅需定期检查吸盘磨损情况与管路密封性即可，可长时间连续稳定运行在自动化包装生产线上，有效降低生产线的运维成本与人工投入。
