卧式椭圆储油罐体结构设计方案

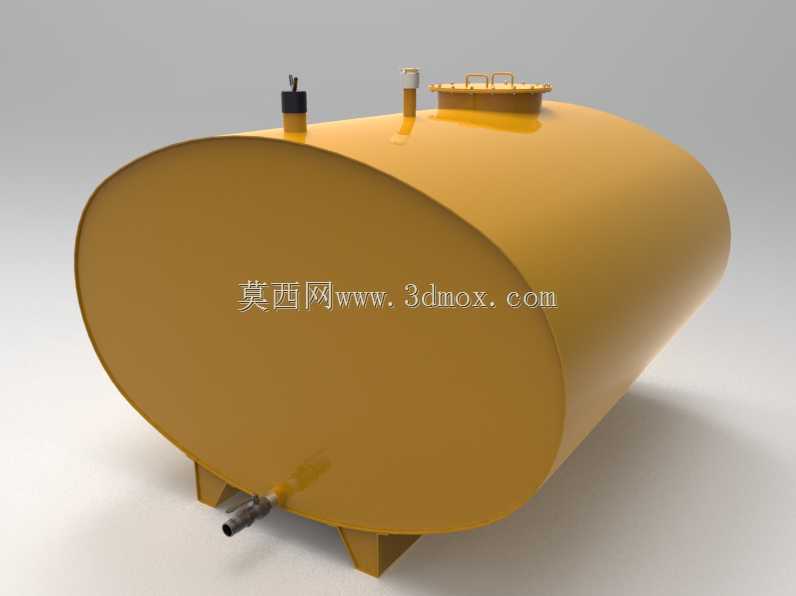

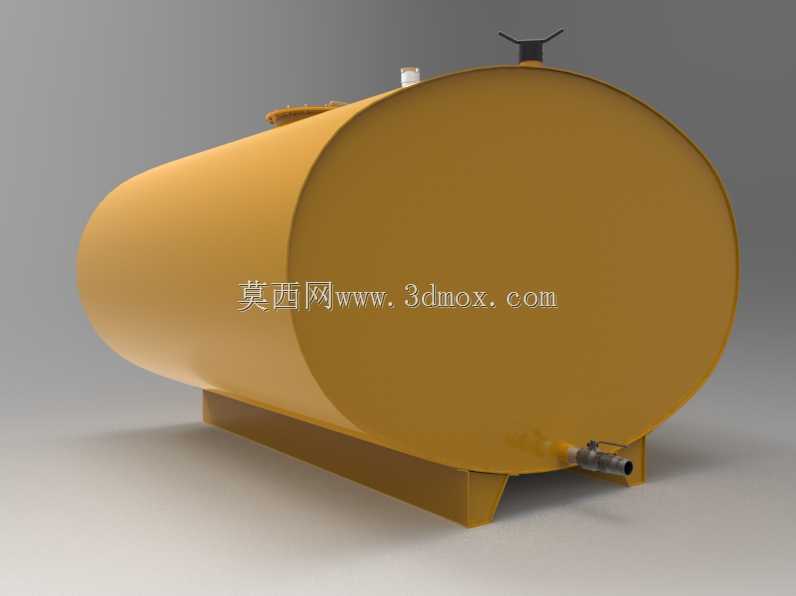

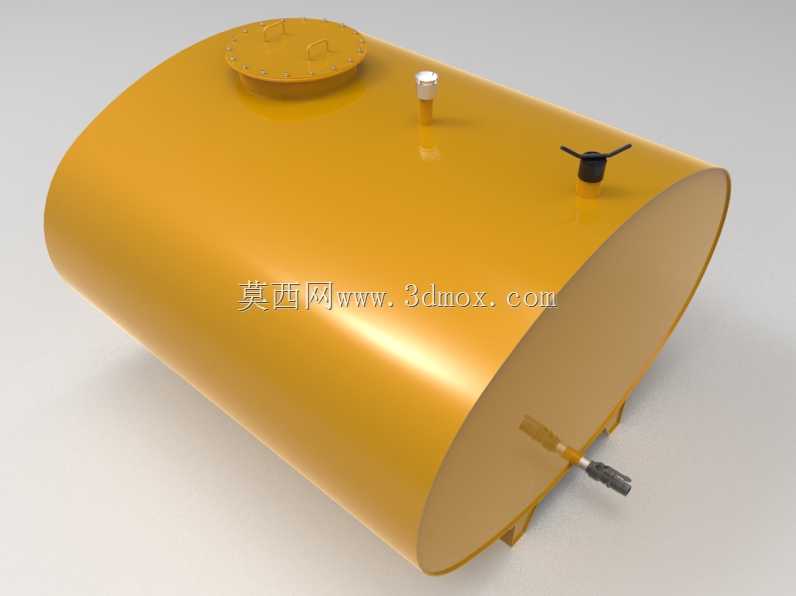

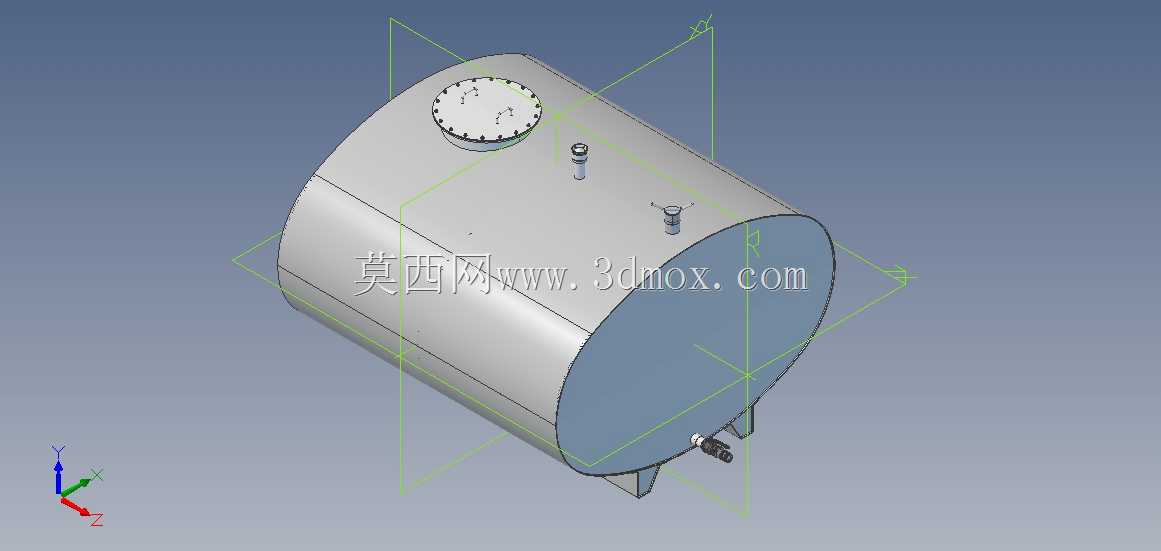

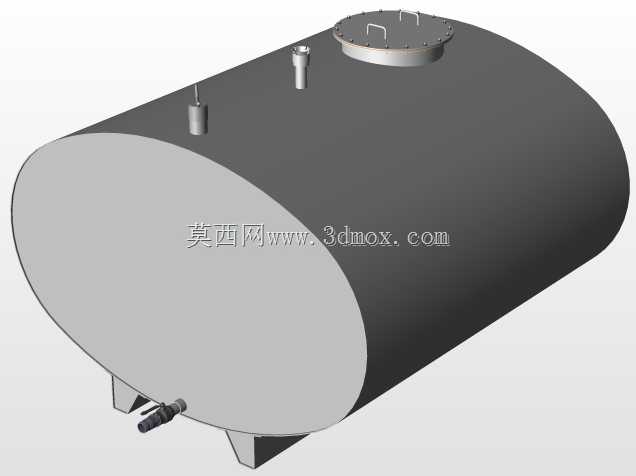

这款卧式椭圆储油罐体主要面向中小型燃油加注站点、厂区内部燃油中转、工程机械设备配套供油、农用机械集中储油等场景使用，可稳定存储柴油、润滑油等非强腐蚀性液态油料，也可适配部分工业水性介质的暂存需求，相比传统圆柱罐体，椭圆截面的设计能在同等安装高度限制下获得更大的容积利用率，同时降低罐体整体重心，减少场地占用的横向宽度，适配更多狭窄安装场地的布设要求。从实际使用功能来看，罐体顶部设置了大尺寸检修人孔，方便运维人员定期进入罐体内部清理沉积杂质、检查内壁腐蚀情况，人孔旁布设的两个不同口径接管分别对应排气通气与油料加注功能，加注口的抬升设计可避免加注过程中油料溢洒顺着罐壁流淌，通气口则能平衡罐体内外气压，避免油料输出时罐内形成负压导致供油不畅，或是温度升高时内部压力过大引发渗漏风险。罐体底部设置的低位排污放油口带有外伸接管结构，可直接对接阀门实现沉积污油、水分杂质的定期排放，无需额外在罐体底部开孔改造，底部的两个支撑鞍座采用与罐壁弧度完全贴合的焊接结构，能均匀分散罐体满载时的整体重量，避免局部应力集中导致罐壁变形，鞍座上预留的安装孔位可直接通过地脚螺栓固定在混凝土基础上，安装时无需额外制作适配支架。设计过程中优先考虑了罐体的结构强度与空间适配性，椭圆截面的长短轴比例经过反复校核，既保证了罐体承压能力满足常压储油的要求，又最大化利用了安装空间，罐壁采用等厚板材卷制焊接，所有接管与罐体连接位置都做了圆弧过渡处理，减少焊接应力集中的问题，整体外形的安装边界充分考虑了常规运输车辆的货箱尺寸限制，可整体运输到现场直接吊装固定，无需现场拼接焊接，大幅降低现场施工的工作量与安装成本。罐体外部的漆面采用工业防腐涂装工艺，可适应户外露天布设的日晒雨淋环境，减少罐体锈蚀风险，延长整体使用寿命，各个接口的尺寸都匹配行业通用的管路标准，用户可直接对接现有输油管路，无需单独定制转换接头。
