电动阀门执行机构J+JVG2035结构设计

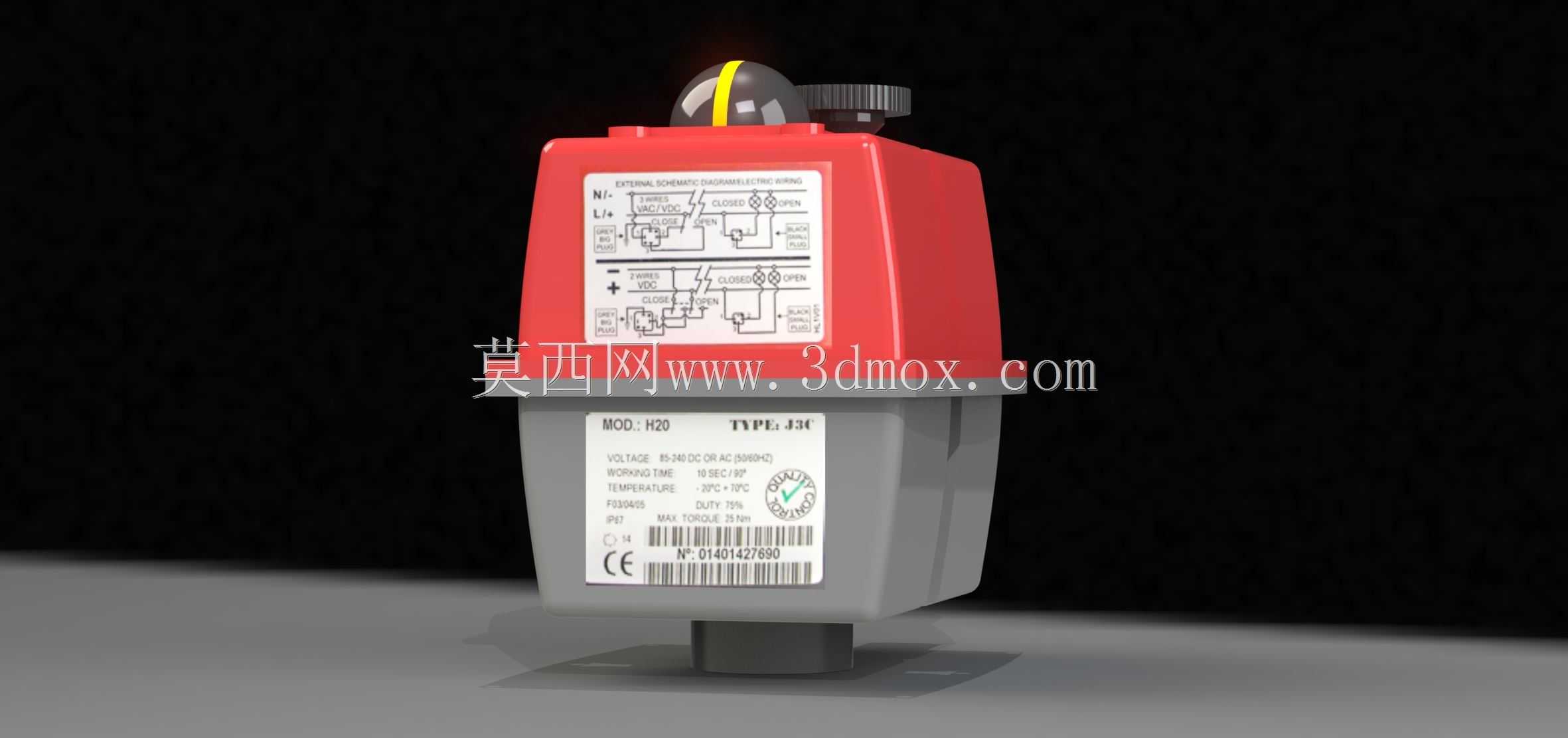

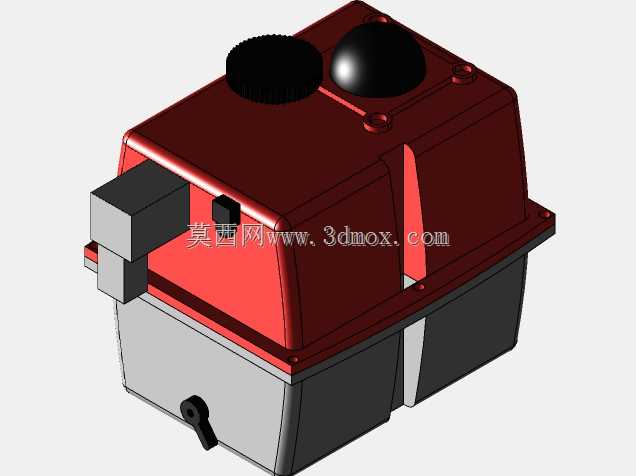

这款电动阀门执行机构主要面向民用给排水、暖通空调、小型工业流体管路的自控场景，可适配球阀、蝶阀等角行程阀类，替代人工手动操作完成阀门的启闭与开度调节，在楼宇自控、水处理支线、小型化工配料管路中，能够接入自控系统实现远程阀位控制，无需人员抵达现场操作，大幅降低管路运维的人工成本，同时提升流体控制的响应速度与控制精度，避免人工操作的开度误差带来的流量管控偏差。从功能特性来看，该执行器采用机电一体化集成设计，上部红色壳体为电气控制与动力输出腔体，内置驱动电机、减速齿轮组与阀位反馈组件，下部灰色腔体为接线与阀位连接端，正面预留的接线标识区清晰标注了电源接入、控制信号、反馈信号的接线点位，现场接线无需反复查阅说明书即可完成端子对接，顶部的手动操作旋钮可在断电或设备调试阶段实现手动启闭阀门，兼顾自动运行与应急操作的双重需求，壳体上的状态标识可直观反馈当前阀门的启闭位置，方便现场巡检人员快速判断设备运行状态。在设计思路上，这款执行器采用上下分舱的结构布局，将电气控制部分与机械连接部分做物理分隔，既可以避免管路传导的介质温度影响电气元件的运行稳定性，也能在接线维护时无需拆解上部动力腔体，降低现场维护的操作难度；外壳采用高强度工程塑料注塑成型，兼顾轻量化与防护性能，可适应常规室内安装场景的防尘、防溅水需求，表面的标识区域采用模内贴标工艺，避免长期使用后标识磨损脱落。从安装边界来看，该执行器底部采用标准方形安装法兰接口，可直接匹配同通径角行程阀门的顶部安装位，输出轴采用标准方轴连接结构，无需额外定制连接套即可完成与阀杆的对接，整体外形紧凑，上部控制舱的横向尺寸小于下部接线舱，安装后不会占用过多管路周边的横向空间，可适配管路排布密集的阀组安装场景，接线端预留的线缆接入孔位于腔体下部，可避免冷凝水顺着线缆流入腔体内部，提升设备在潮湿工况下的运行可靠性。
