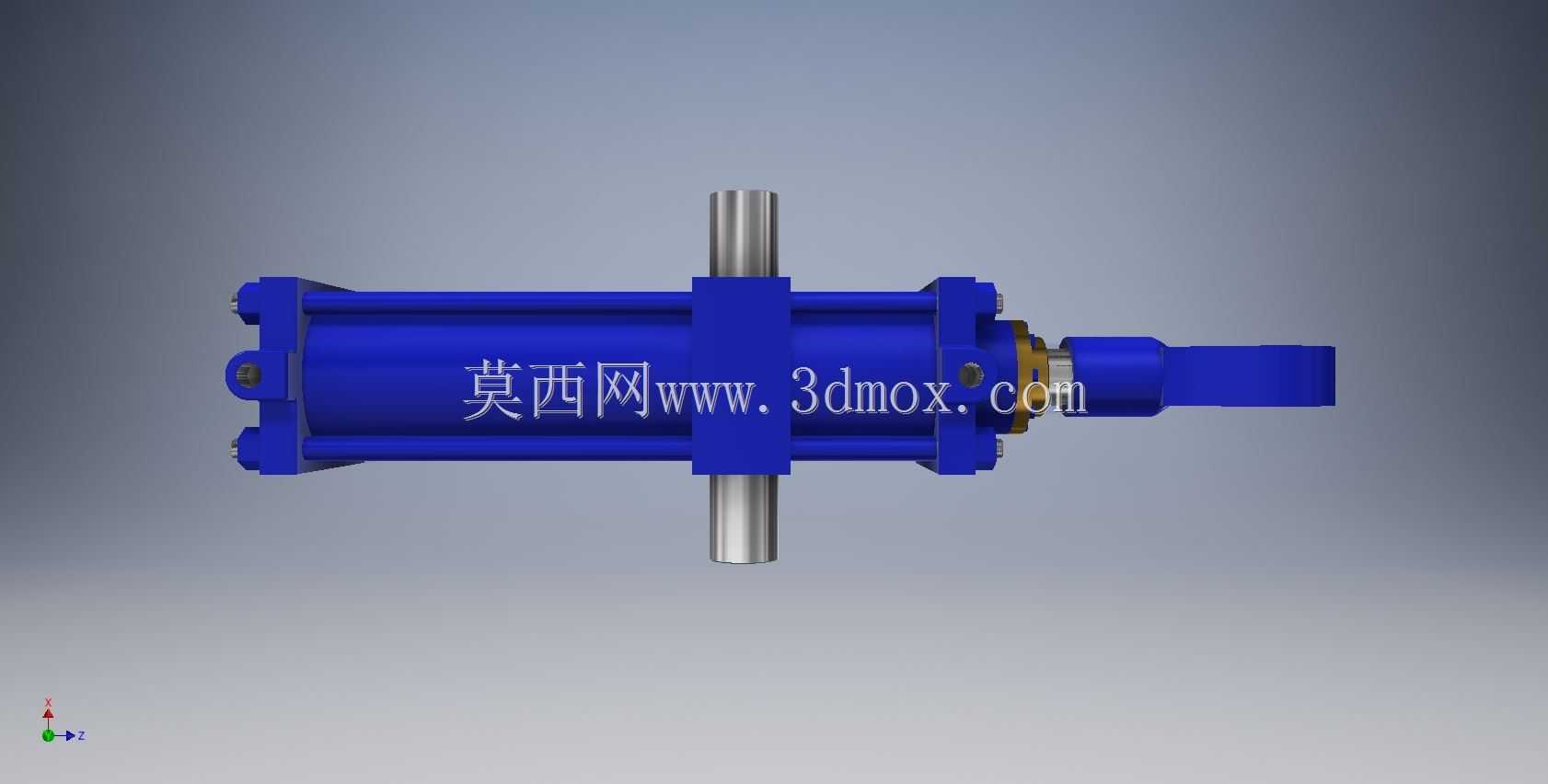

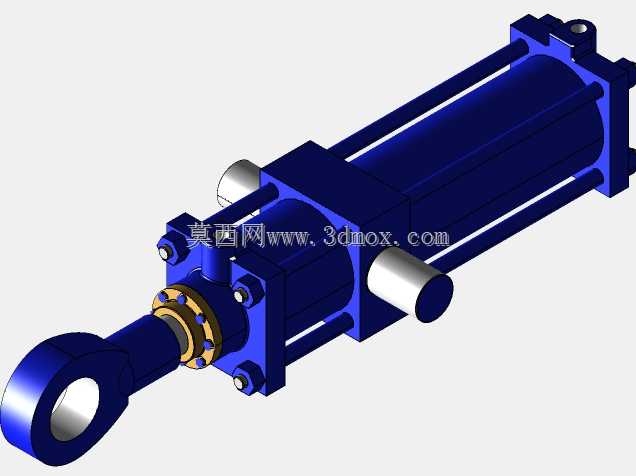

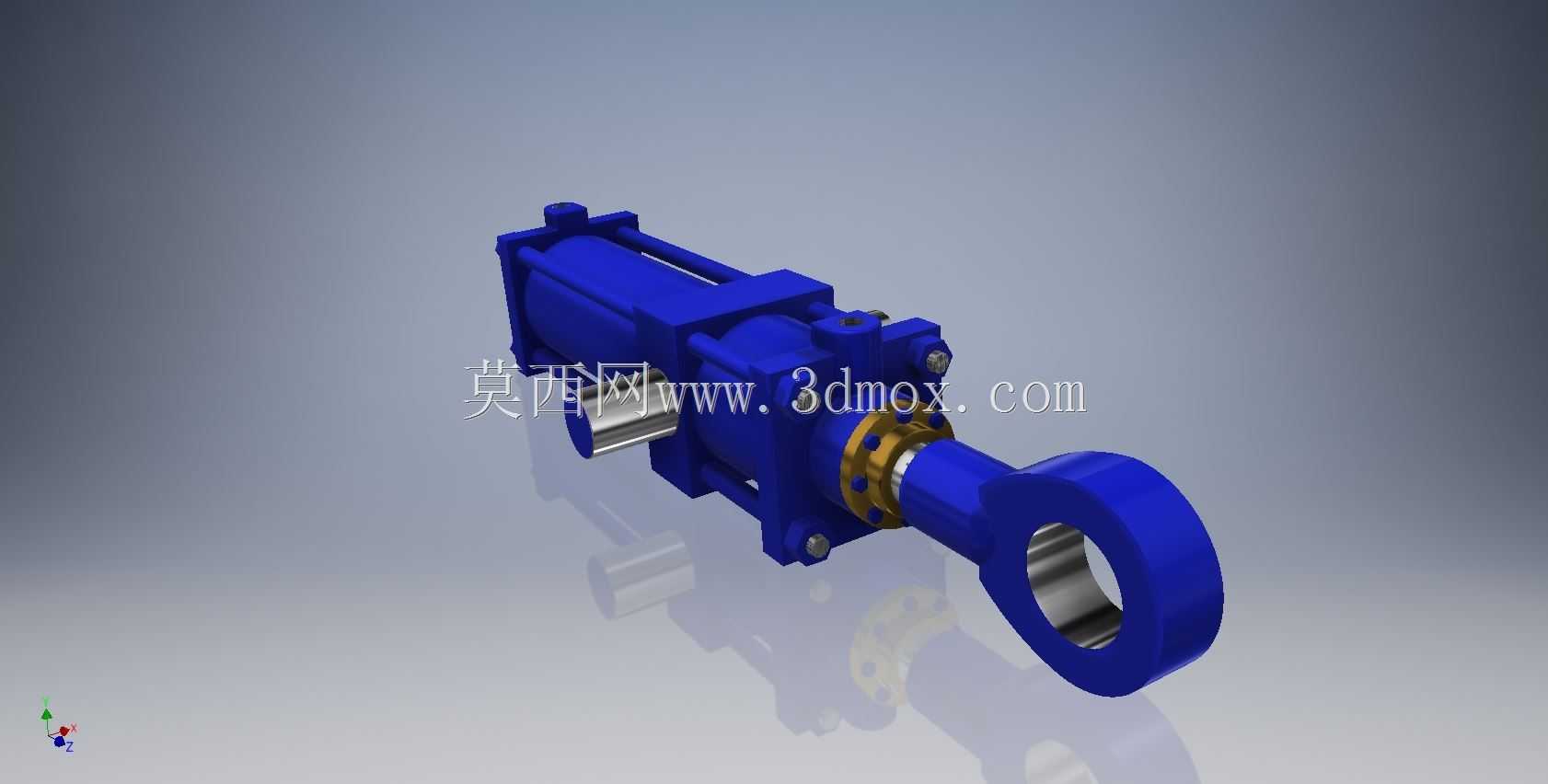

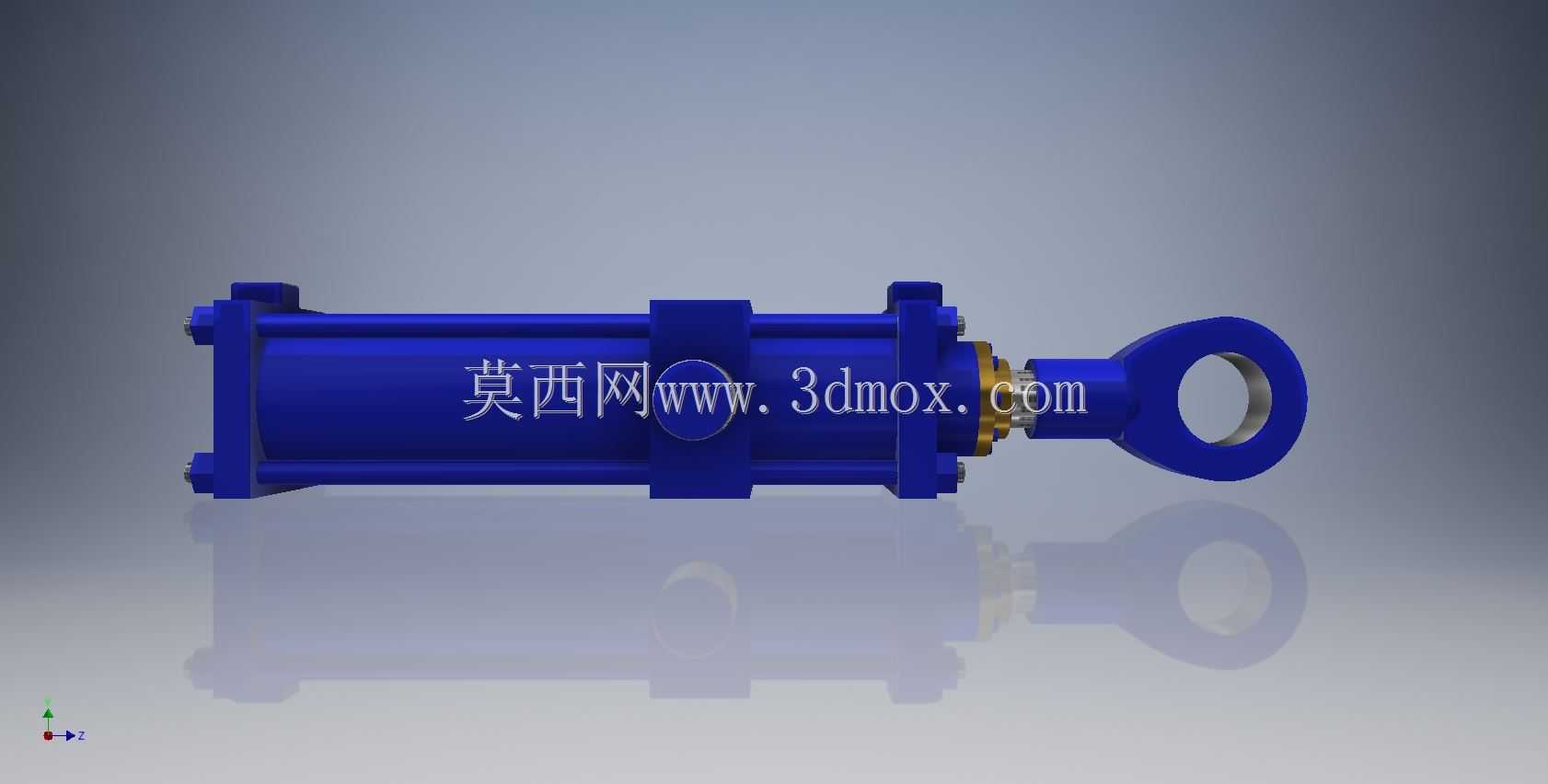

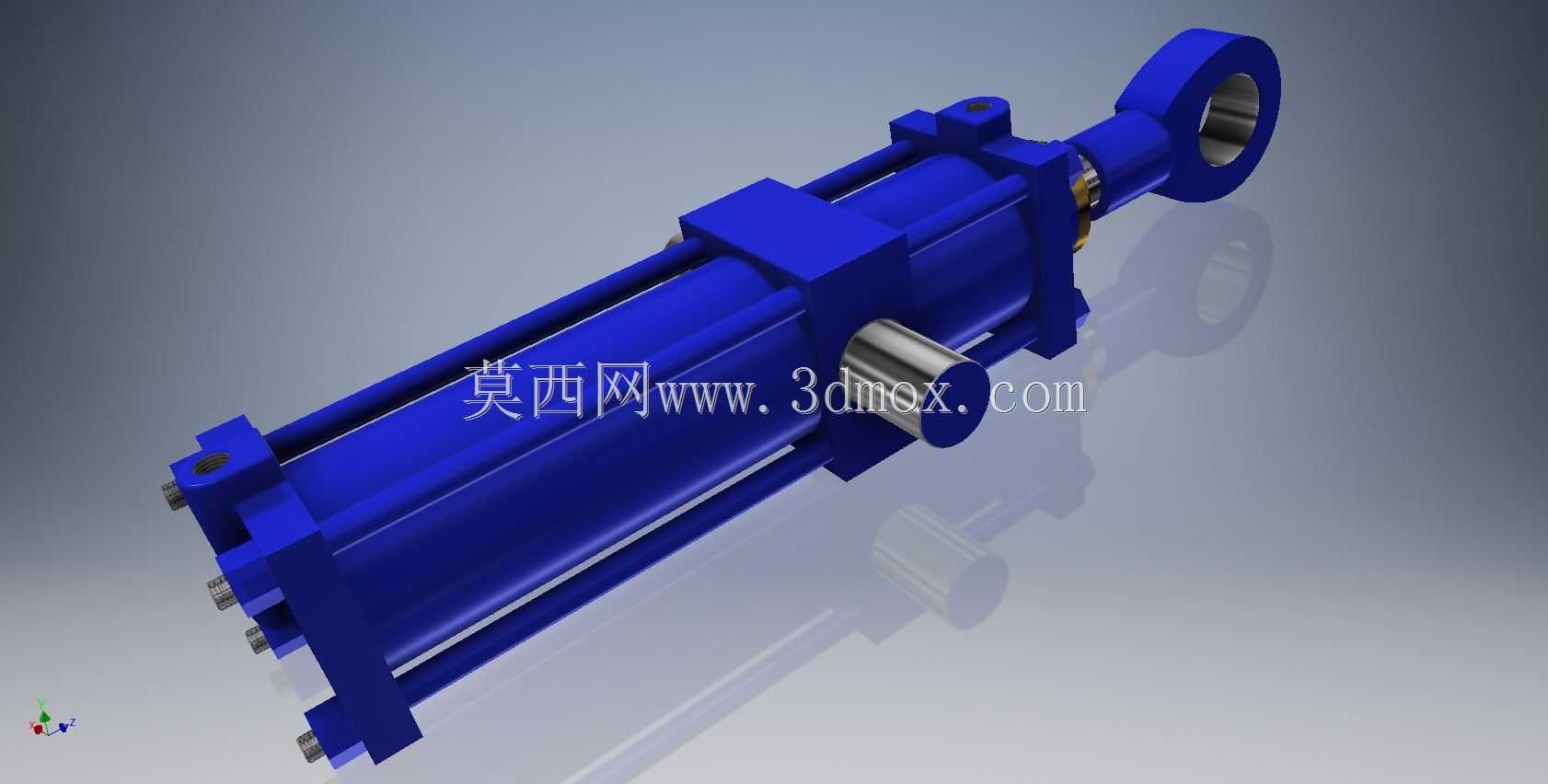

重型轧机耳轴安装横拉杆液压缸结构

这款横拉杆液压缸主要面向重型冶金轧制产线的工况需求设计，适配热轧、冷轧机组中轧辊辊缝调整、机架锁紧、辅助压下的执行场景，同时也可用于重型锻压设备、大型物料举升工装、港口重型装卸机械的直线动力输出单元，在连续高负载、存在冲击振动的工业作业环境下，能够稳定提供大推力直线往复动作，保障主机设备的动作精度与运行可靠性。作为液压系统的末端执行元件，这款液压缸通过压力流体作用在活塞端面完成动能转换，将液压系统的压力能转化为工作机构的直线机械能，可根据主机的控制信号完成精准的位移输出，既可以实现固定行程的往复动作，也可配合位移传感器完成任意位置的启停与力控输出，适配不同工艺环节的动作需求。缸体采用横拉杆式结构设计，八根对称布置的高强度拉杆将缸筒、前后端盖牢牢锁紧，相比法兰连接、焊接连接的缸体结构，拉杆式设计具备更好的抗冲击形变能力，在轧制过程中出现突发负载冲击时，拉杆可通过微量弹性形变抵消部分冲击应力，避免缸体连接部位出现开裂、渗漏的问题；耳轴式安装结构布置在缸体重心位置，可适配安装面存在小幅摆动的工况，杆端配套的自润滑轴承能够抵消工作过程中出现的径向偏载，避免活塞杆出现偏磨、密封件过早损坏的问题，有效延长元件的连续工作寿命。设计过程中充分考虑了重型工况的维护便利性，横拉杆结构可实现快速拆解，现场更换密封件、检修活塞组件时无需将整个缸体从设备上完全拆除，可大幅缩短设备停机维护的时间；缸体外部的拉杆同时可作为外置行程开关、位移检测装置的安装基座，无需额外设计焊接安装支架，降低主机的配套设计成本。安装边界上，缸体整体采用对称式布局，耳轴的同轴度、活塞杆与缸筒的同轴度均按照重型液压元件的精度要求控制，安装时仅需保证耳轴支座的同轴度误差在允许范围内，即可保障缸体运行无卡滞；二十四英寸的额定行程完全覆盖轧机辅助调整的行程需求，缸体各部位的连接尺寸均适配行业通用的重型液压缸安装规范，可直接替换同参数规格的老旧进口元件，无需对主机安装结构进行改造。缸体外部的金属部件均做了防腐耐磨处理，可适配冶金车间存在少量氧化粉尘、切削润滑液飞溅的工作环境，外露活塞杆表面做了高频淬火加镀硬铬处理，表面硬度足以抵御轧制过程中飞溅氧化皮的划伤，避免密封件被活塞杆表面的划痕损伤造成内泄、外漏问题。
