差速器齿轮箱传动结构三维设计

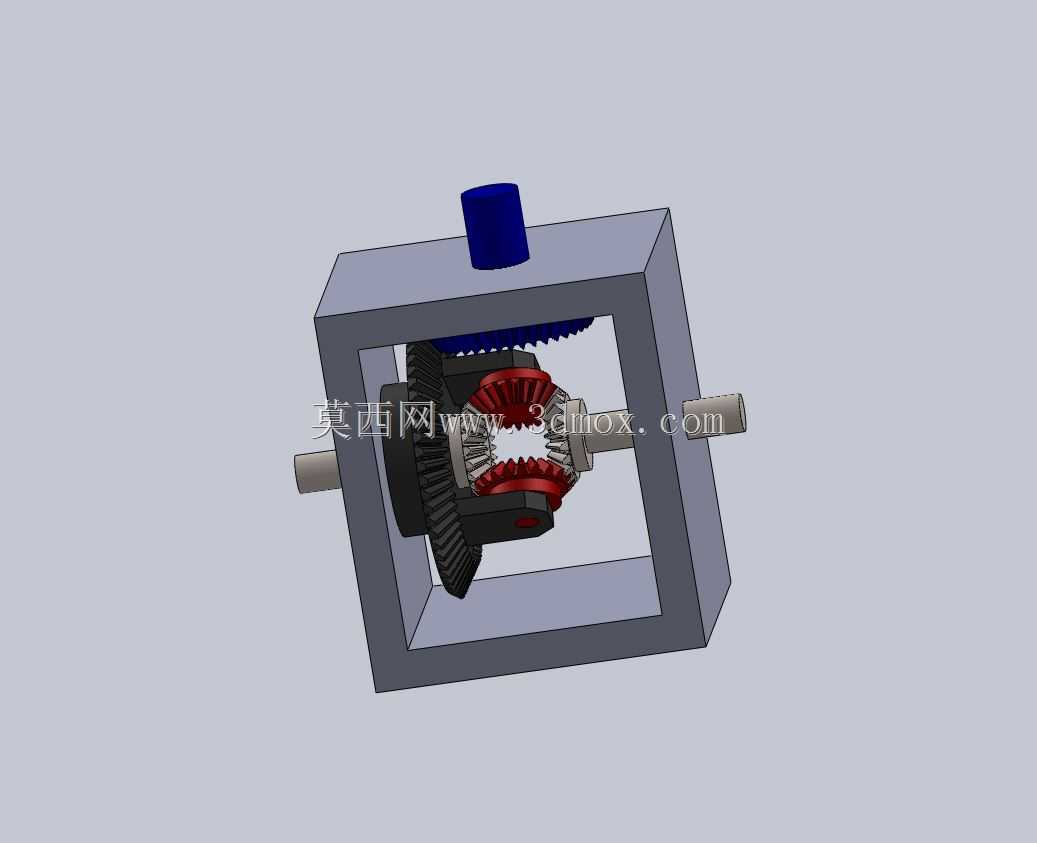

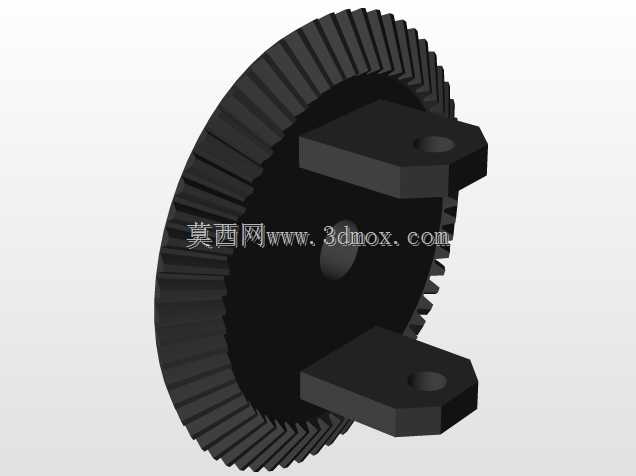

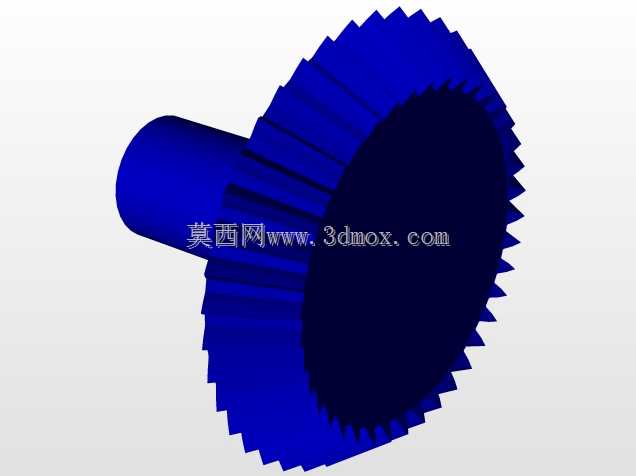

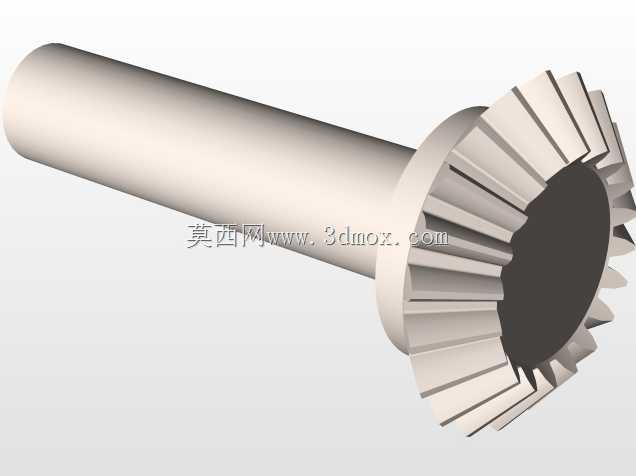

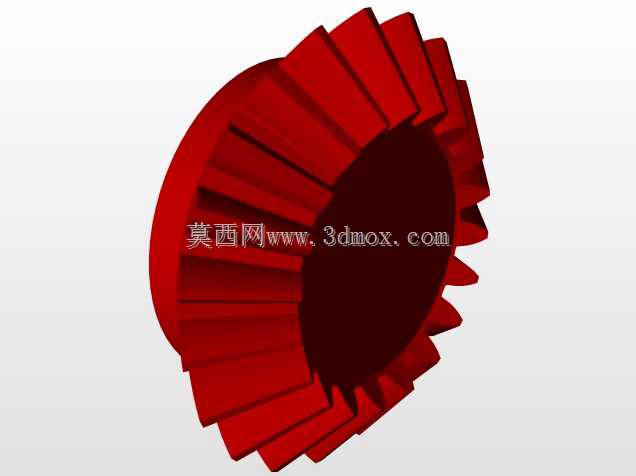

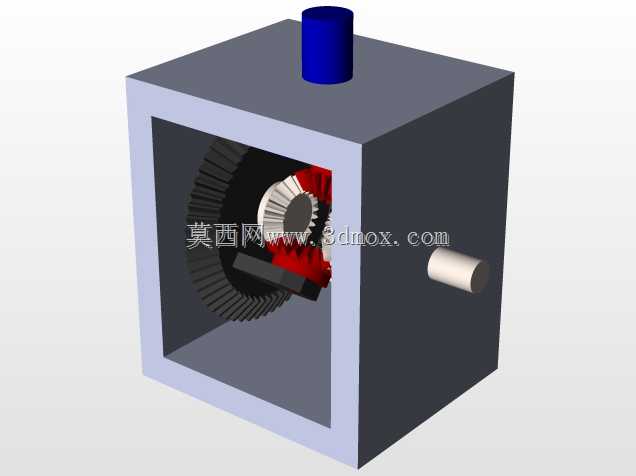

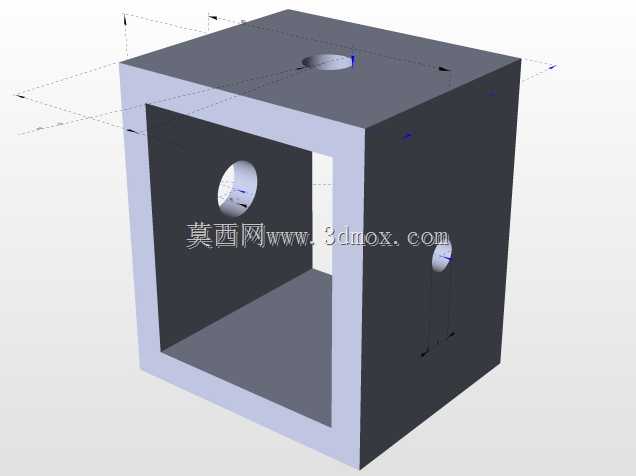

差速器齿轮箱是轮式行走设备传动系统中的核心部件，主要应用于需要两侧驱动轮存在转速差的行走场景，覆盖乘用车辆、工程行走机械、农用作业机械等多类需要转向适配的动力传输场景，能够在动力输出端将输入扭矩拆分传递至两侧驱动轴，同时允许两侧输出轴以不同转速旋转，避免行走设备转向过程中轮胎与地面发生滑动摩擦，既可以降低轮胎的异常磨损，也能提升转向过程的行驶平顺性与操控稳定性。该差速器齿轮箱采用框架式箱体结构作为整体承载基体，箱体预留了动力输入轴的垂直安装位与两侧半轴的水平同轴安装位，输入轴与输出轴呈空间垂直布置，能够适配纵置动力布局的行走设备传动链路安装需求，安装边界可根据配套设备的底盘空间调整箱体壁厚与轴伸长度，适配不同功率等级的动力输入要求。在功能特性上，该结构通过锥齿轮组实现动力的换向传输，输入轴末端的主动锥齿轮与差速器壳上的从动锥齿轮啮合，将垂直方向的输入扭矩转换为差速器壳体的旋转扭矩，差速器壳体内部对称布置行星锥齿轮与两侧半轴锥齿轮，直线行驶工况下行星齿轮随差速器壳体同步公转，不发生自转，两侧半轴输出转速一致，保证设备直线行驶的动力稳定输出；转向工况下行星齿轮在公转的同时绕自身轴自转，自动调整两侧半轴的输出转速，实现外侧车轮转速高于内侧车轮的差速功能，匹配转向过程的轮速差需求。设计过程中重点考量了齿轮啮合的重合度与受力均匀性，所有锥齿轮的齿形参数经过匹配调校，保证传动过程中载荷能够均匀分布在齿面接触区域，降低局部应力集中带来的齿面磨损与断齿风险，箱体内部预留了润滑介质的存储空间，齿轮啮合区域能够得到充分的润滑与散热，适配长时间连续运转的工况需求。箱体的安装法兰位置与轴伸尺寸均按照通用传动接口标准设计，能够直接与同规格的传动半轴、动力输出端进行对接安装，无需额外定制转接部件，降低配套安装的适配成本。整体结构紧凑，传动链路短，动力传输损耗低，既能够满足常规铺装路面的行驶传动需求，也可适配非铺装路面的复杂工况载荷要求，在保证差速功能稳定实现的前提下，尽可能压缩了整体结构的占用空间，为行走设备底盘的其他部件布置预留充足空间。
