精密蜗轮蜗杆传动副结构设计

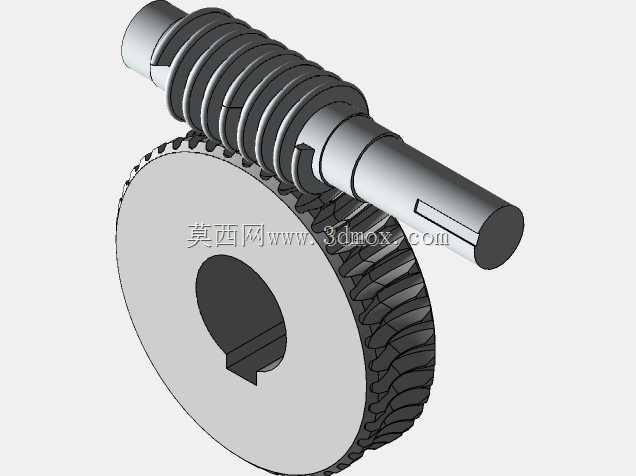

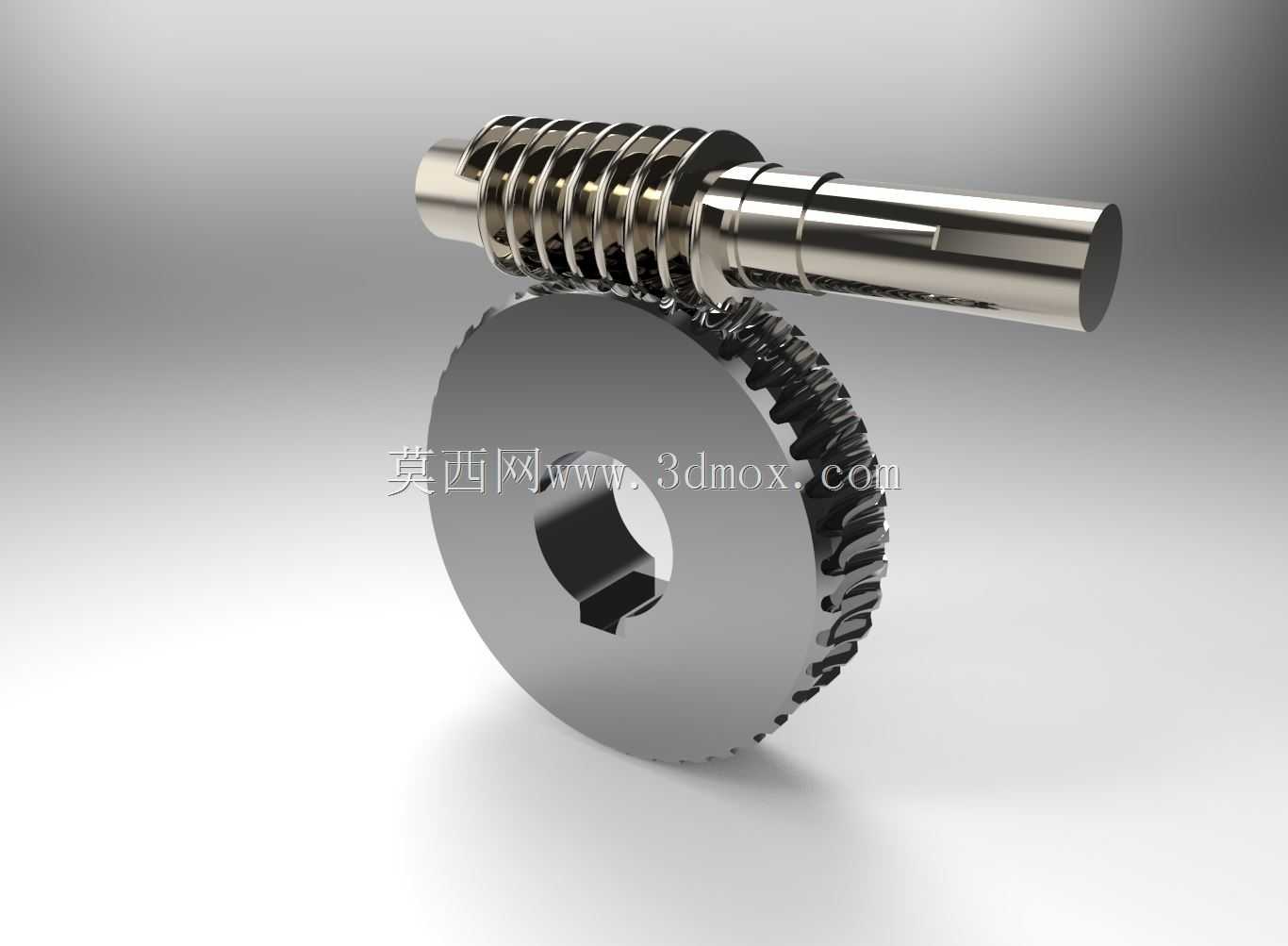

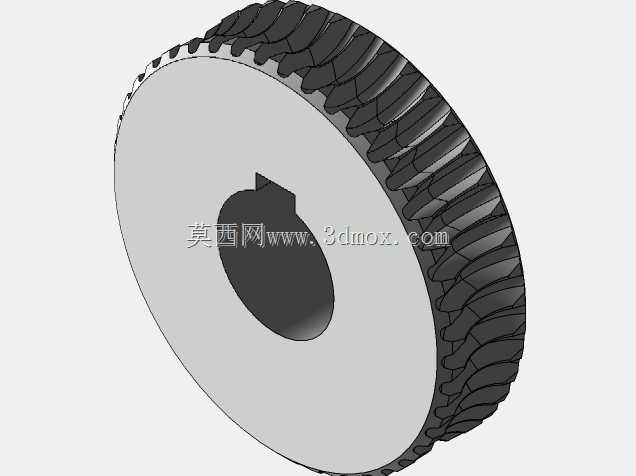

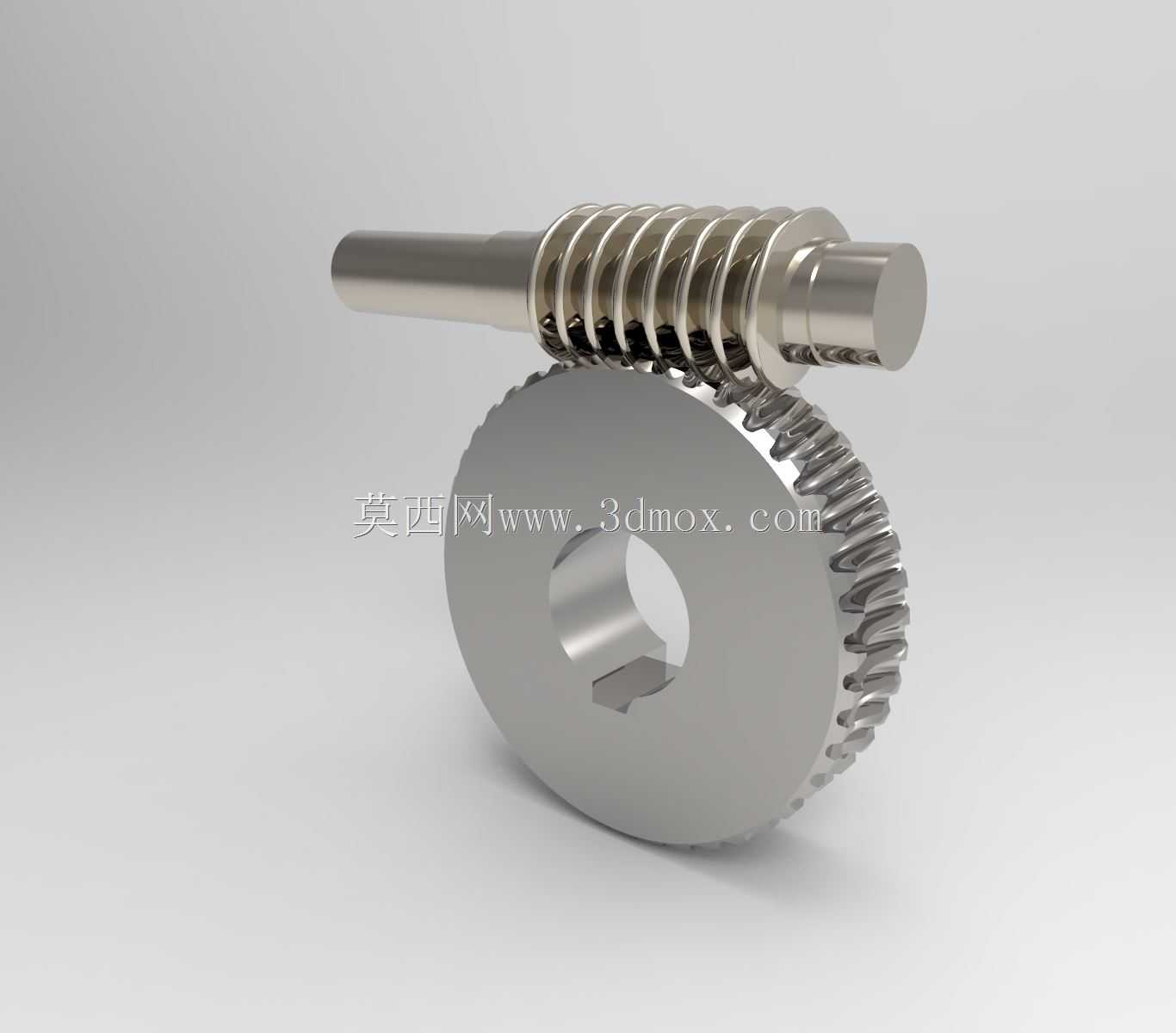

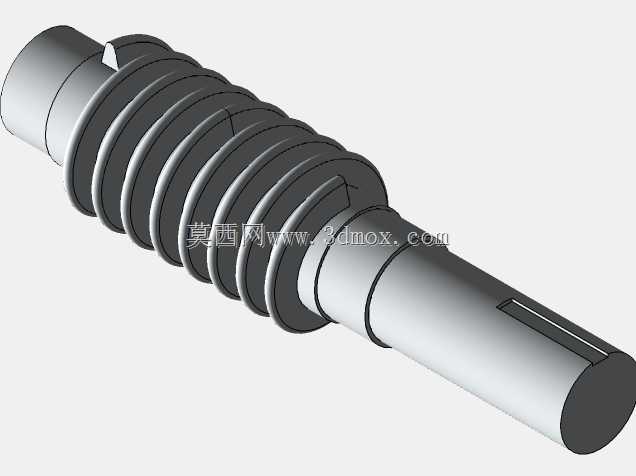

蜗轮蜗杆传动副是机械传动领域中应用极为广泛的交错轴传动部件，常见于各类需要大减速比、低转速大扭矩输出的传动场景中，在轻工输送设备、食品包装机械、小型自动化生产线、机床进给机构、起重辅助装置以及民用机电产品中都能见到这类结构的身影。这类传动结构的核心作用是在空间交错的两轴之间传递运动与动力，常规交错角多为90度，能够在单级传动下实现较大的传动比，相比普通圆柱齿轮多级减速结构，整体占用空间更小，运行过程中啮合齿面为连续线接触，传动平稳性优异，运行噪音远低于直齿轮传动结构，同时具备反向自锁的特性，能够避免输出端负载反向带动输入端转动，在部分需要防逆转的升降、牵引场景中可以省去额外的制动结构，简化整体设备的设计复杂度。本次设计的蜗轮蜗杆传动副，在结构设计阶段充分考虑了实际安装与运行的边界需求，蜗杆部分采用整体轴式结构，两端预留适配标准滚动轴承的轴颈安装位，轴端设计有平键连接位，可直接与驱动电机输出端、联轴器或带轮结构配合，无需额外加装转接轴件，有效缩减传动链的轴向安装尺寸。蜗轮部分采用辐板式结构，中心孔设计有标准键槽结构，可直接套装在设备的输出传动轴上，轮毂端面预留有轴向定位的贴合面，能够配合轴肩、锁紧挡圈实现蜗轮的轴向固定，避免运行过程中出现轴向窜动影响啮合精度。齿形设计上采用渐开线圆柱蜗杆齿形，加工工艺性好，可通过常规车床、螺纹磨床完成精加工，蜗轮齿面采用与之共轭的齿廓设计，装配后啮合接触斑点能够均匀分布在齿面中部，保证运行过程中载荷均匀传递，避免局部应力集中导致齿面过早磨损。在安装边界设计上，充分考虑了中心距公差、轴系平行度误差的补偿空间，蜗杆轴系与蜗轮轴系的安装基准面设计有统一的定位基准，能够保证装配时快速调整到正确的啮合位置，无需反复修配调整。整体结构的外形轮廓规整，没有突出的尖锐结构，外围可适配标准规格的传动箱壳体，安装孔位与常规减速箱的安装尺寸兼容，既可以单独作为传动部件集成到专用设备中，也可以作为核心部件组装成标准蜗轮蜗杆减速机使用。在实际运行场景中，该结构能够在输入转速较高的情况下，平稳输出低转速大扭矩，适配中小功率的传动需求，齿面啮合过程中多齿同时参与接触，承载能力高于同模数的交错轴斜齿轮结构，运行过程中的冲击载荷小，能够有效延长驱动端电机的使用寿命，降低设备运行过程中的维护频次。
