雨刮电机用蜗杆蜗轮传动组件结构设计

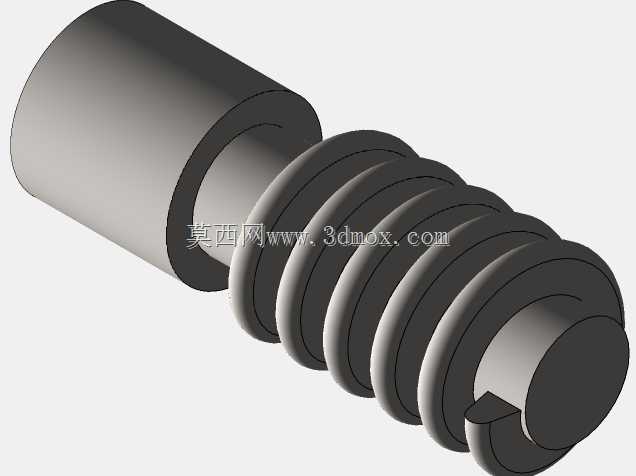

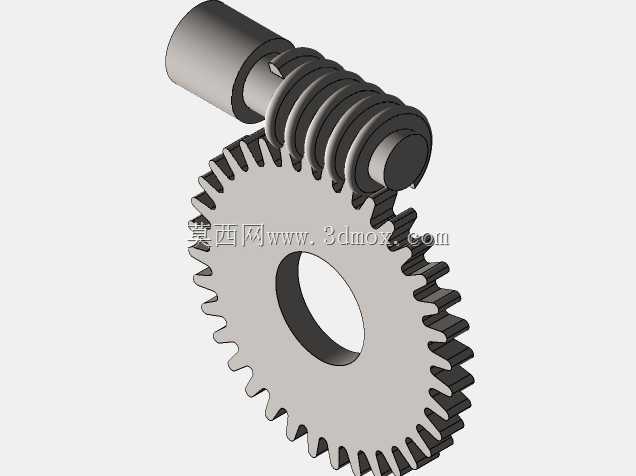

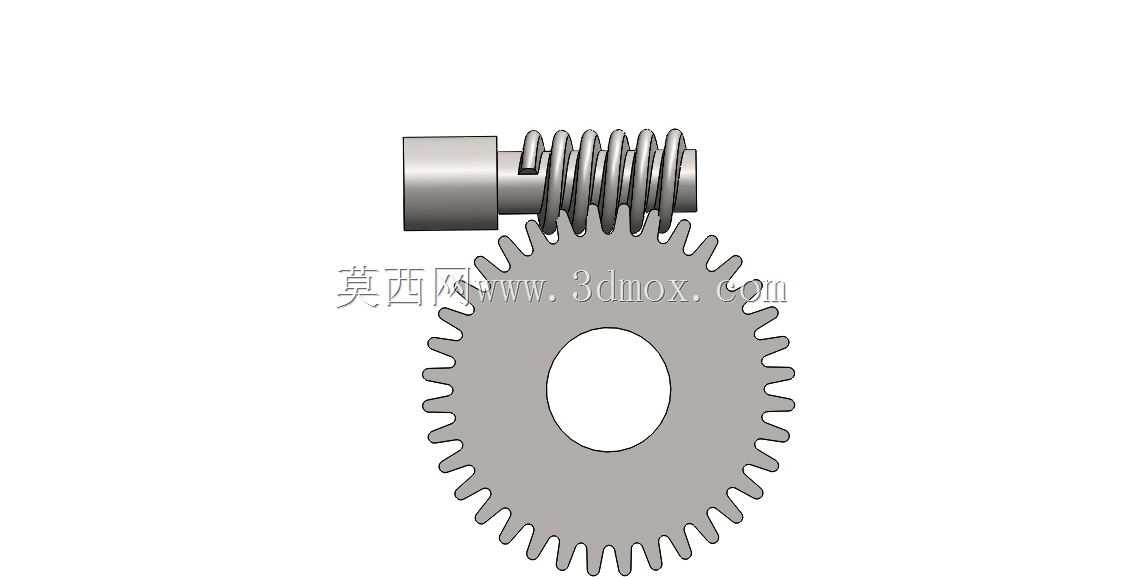

这套蜗轮蜗杆传动组件主要面向车用雨刮电机的动力传递场景设计，是雨刮驱动系统里实现大减速比动力输出的核心部件，适配乘用车辆、商用车辆前挡风雨刮驱动单元的动力转换需求，能够将电机输出的高转速低扭矩动力，转化为雨刮摆臂工作所需的低转速大扭矩动力，保障雨刮在不同雨量工况下都能稳定输出合适的刮擦驱动力。在实际装车使用场景中，这套组件安装在雨刮电机的输出端与雨刮连杆机构之间，完全封闭在雨刮电机的减速腔体内，工作时依靠蜗杆与蜗轮的交错轴啮合传递动力，啮合过程中多齿同时接触，传动平稳性强，运行噪音远低于直齿轮传动结构，能够避免雨刮工作时产生的异响传递到驾驶舱内，提升驾乘的静谧性体验。从功能特性来看，这套传动组件具备反向自锁的特性，只能由蜗杆带动蜗轮转动，无法通过蜗轮反向驱动蜗杆，能够在雨刮停止工作时锁止摆臂位置，避免车辆行驶过程中气流吹动雨刮出现异常移位，同时也能在雨刮遇到外部卡滞时，对前端的电机转子形成保护，避免反向冲击力损坏电机内部的绕组与轴承结构。设计过程中，首先针对雨刮电机的输出转速与雨刮摆臂的工作转速需求，匹配了对应的传动比参数，蜗杆采用单头螺旋齿结构，蜗轮采用渐开线齿形设计，齿部参数经过啮合干涉校验，确保装配后齿侧间隙处于合理区间，既不会因为间隙过大出现传动回程误差，导致雨刮启停时出现明显的抖动虚位，也不会因为间隙过小出现卡滞、运转阻力过大的问题，减少不必要的动力损耗。外形与安装边界方面，蜗杆一端预留了与电机输出轴配合的连接轴段，轴段直径与长度适配常规雨刮电机的输出轴安装尺寸，端部设置有轴向定位的卡槽，能够通过卡簧实现轴向固定，避免运转过程中出现轴向窜动；蜗轮中心设置有与输出轴配合的通孔，孔位尺寸与雨刮连杆的驱动轴径匹配，蜗轮的齿顶圆直径经过严格控制，适配雨刮电机减速腔体的内部安装空间，不会与腔体内壁、其他电气元件产生运动干涉，整套组件的安装定位基准与常规量产雨刮电机的安装尺寸完全兼容，能够直接替换同规格的传统传动组件，不需要对原有电机的壳体结构做额外修改，降低了配套适配的成本。齿部的加工精度按照中等精度等级设计，能够兼顾量产加工的经济性与传动的平稳性要求，齿面经过受力仿真校验，能够承受雨刮工作过程中遇到的最大阻力载荷，比如雨刮刮除积雪、厚重泥污时的冲击载荷，不会出现断齿、过度磨损的问题，保障足够的使用寿命。
