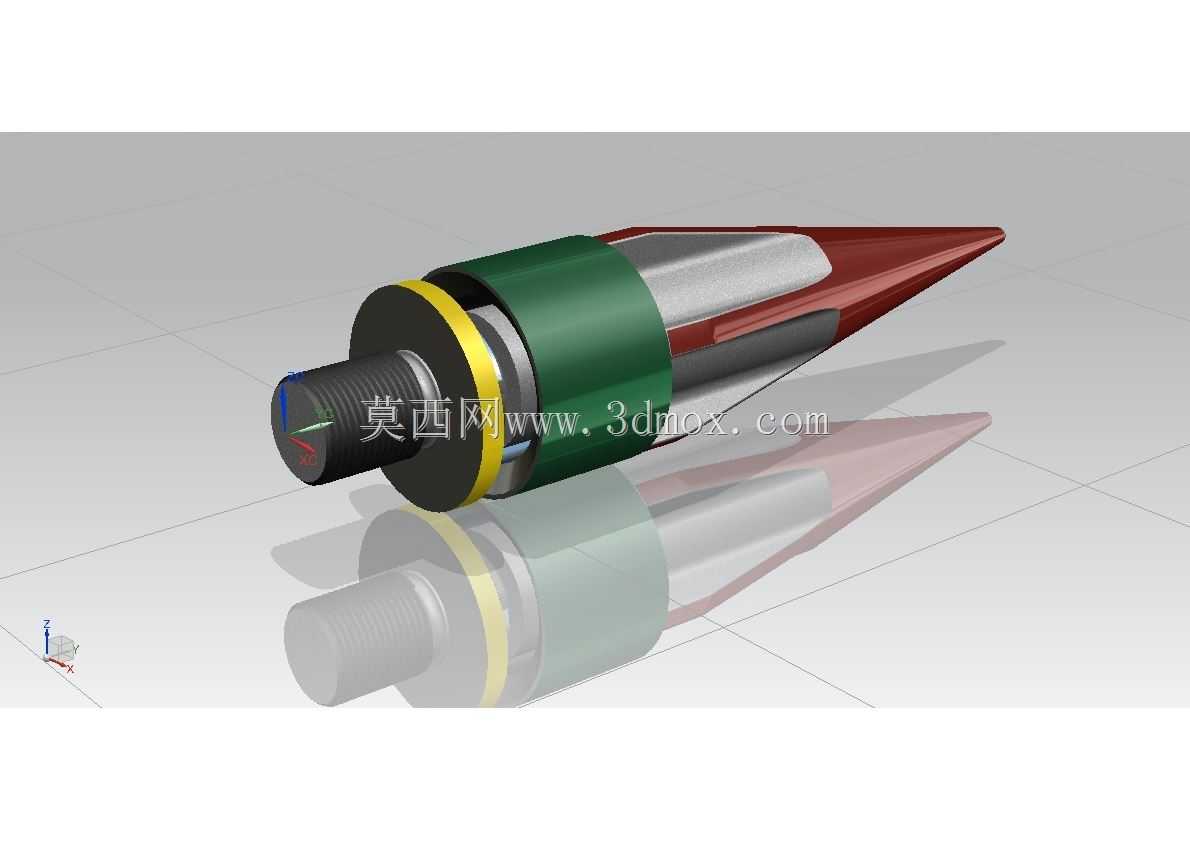

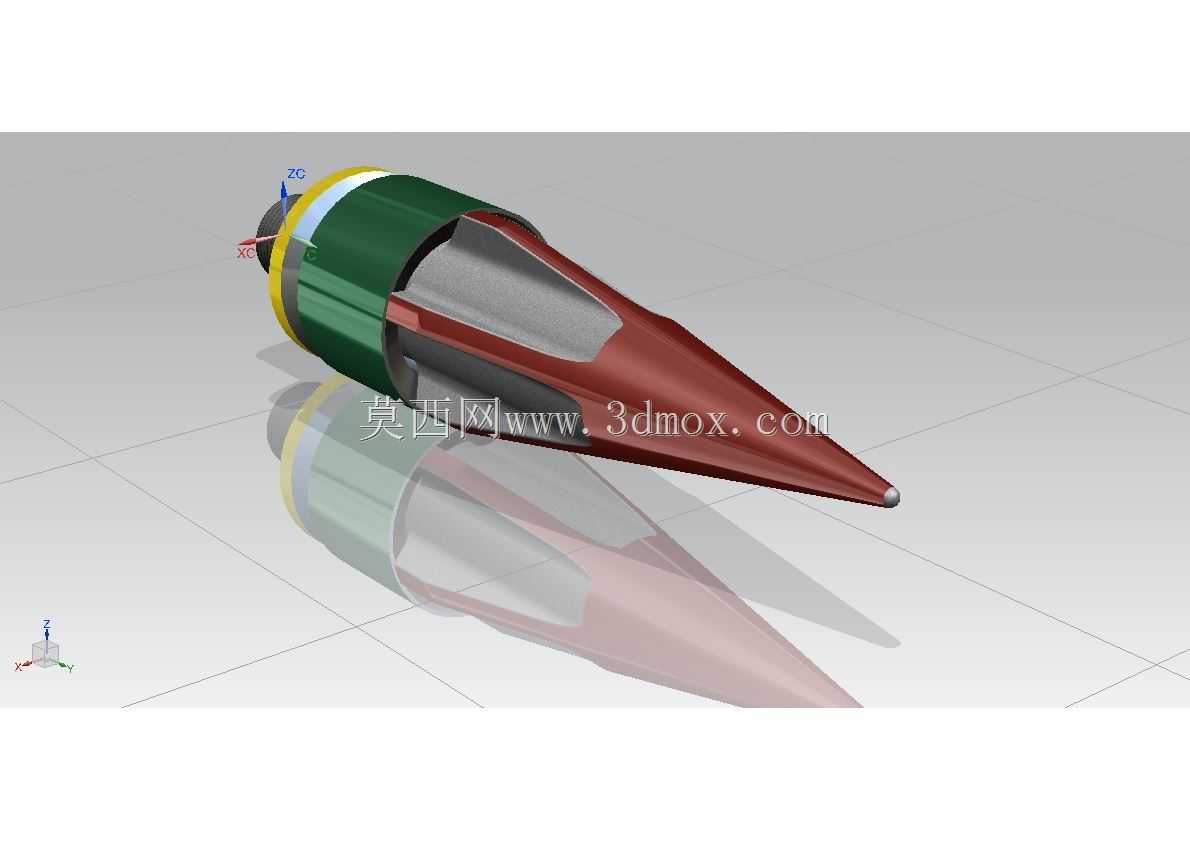

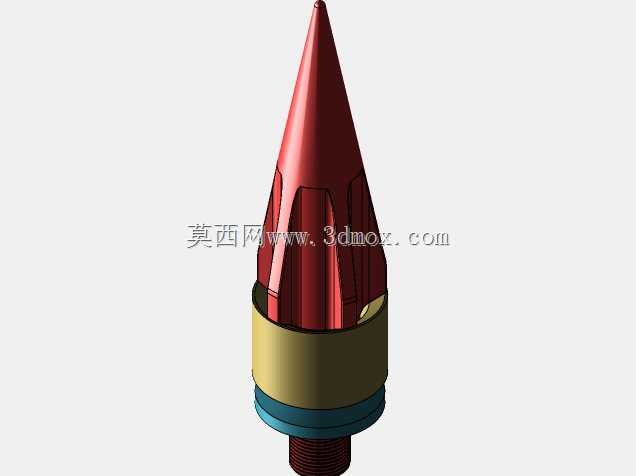

注塑机前端螺杆柱塞结构设计

该部件是注塑设备射胶单元的核心执行组件，安装于注塑机料筒前端输出位置，承担熔融塑料的稳压推送、射流控制与封胶止逆功能，直接决定注塑成型过程中熔料的射出精度、制品成型密度与批量化生产的尺寸稳定性，广泛适配卧式注塑机、立式注塑机及专用注塑成型设备的前端射胶工位，覆盖通用塑料、工程塑料的注塑加工场景，从日常消费电子外壳、家电结构件到汽车内饰件、精密连接器的生产环节，都需要该部件完成熔料的高压精准输送。

从功能特性来看，该柱塞组件集成了止逆封胶、熔料导流、射嘴衔接的多重作用：后端螺纹段用于和料筒内的螺杆主体完成同轴锁紧，保证射胶动作的动力传递同轴度，避免高速射胶过程中出现偏摆漏胶；中部环带结构为密封配合位，与料筒内壁形成高精度滑动配合，在射胶保压阶段阻断熔料回流通道，保证模腔内熔料压力稳定，避免制品出现缺胶、缩痕、内应力不均的成型缺陷；前端锥状结构为射流收敛段，平滑过渡的流道能够让熔融塑料以稳定的层流状态注入模具浇口，减少熔料剪切过热导致的材料降解问题，同时锥面的角度设计匹配主流道衬套的贴合弧度，合模射胶时能够实现端面硬密封，杜绝射胶过程中的溢料飞边问题。

在设计思路上，该结构充分考虑了注塑工况的交变载荷特性：整体采用同轴回转体结构，所有配合面的同轴度公差控制在0.02mm以内，保证部件在料筒内往复运动时无卡滞、无偏磨；不同功能段采用差异化的直径梯度设计，既保证了结构强度，又减少了往复运动的摩擦阻力，降低设备射台的驱动负载；表面过渡位置全部采用圆角平滑处理，避免应力集中导致的部件断裂，同时减少熔料在部件表面的滞留死角，避免长期生产过程中出现积料碳化，影响制品外观质量。

在安装边界维度，该部件的外径尺寸与对应规格料筒的内孔尺寸采用间隙配合，配合间隙控制在0.01-0.03mm区间，既保证滑动顺畅，又不会出现熔料窜流；后端螺纹规格匹配对应螺杆的前端连接螺孔，安装时无需额外改制即可完成装配；前端锥头的伸出长度匹配射嘴安装位的深度尺寸，保证装配后锥面与浇口衬套能够完全贴合，整体轴向尺寸适配对应吨位注塑机的射台行程范围，不会出现射胶到位时的行程干涉问题。
