SFU1605型可适配多长度滚珠丝杠结构

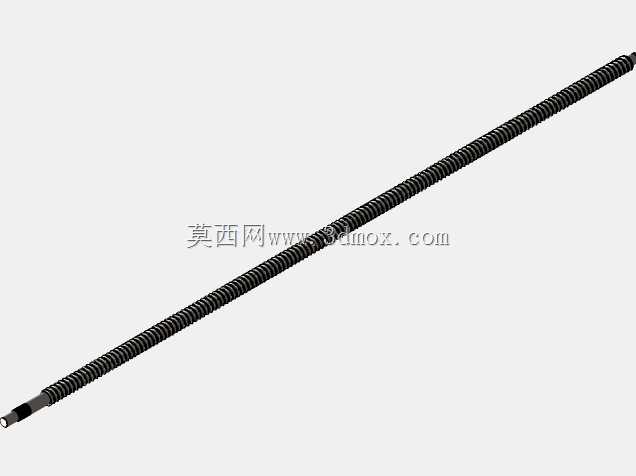

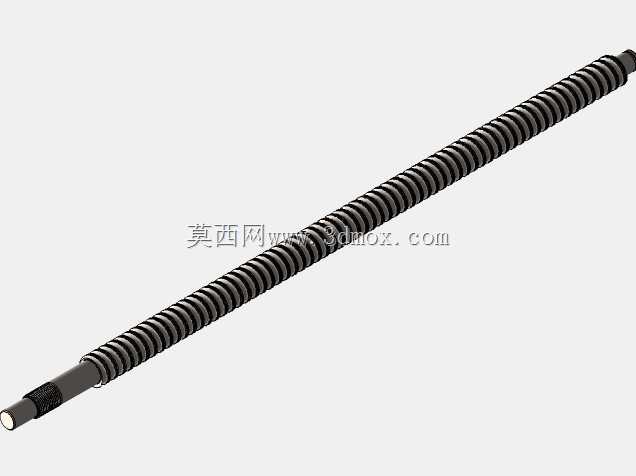

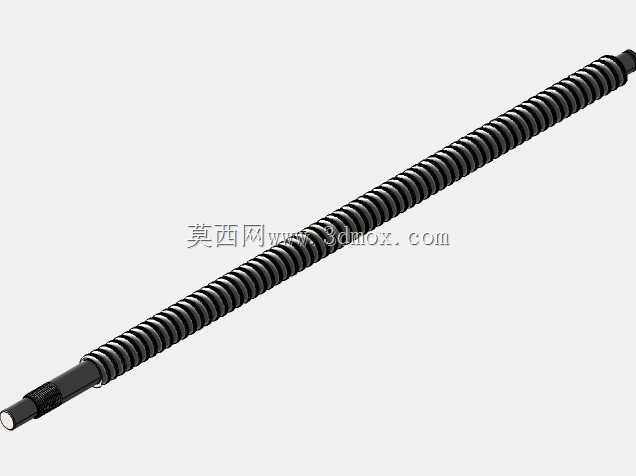

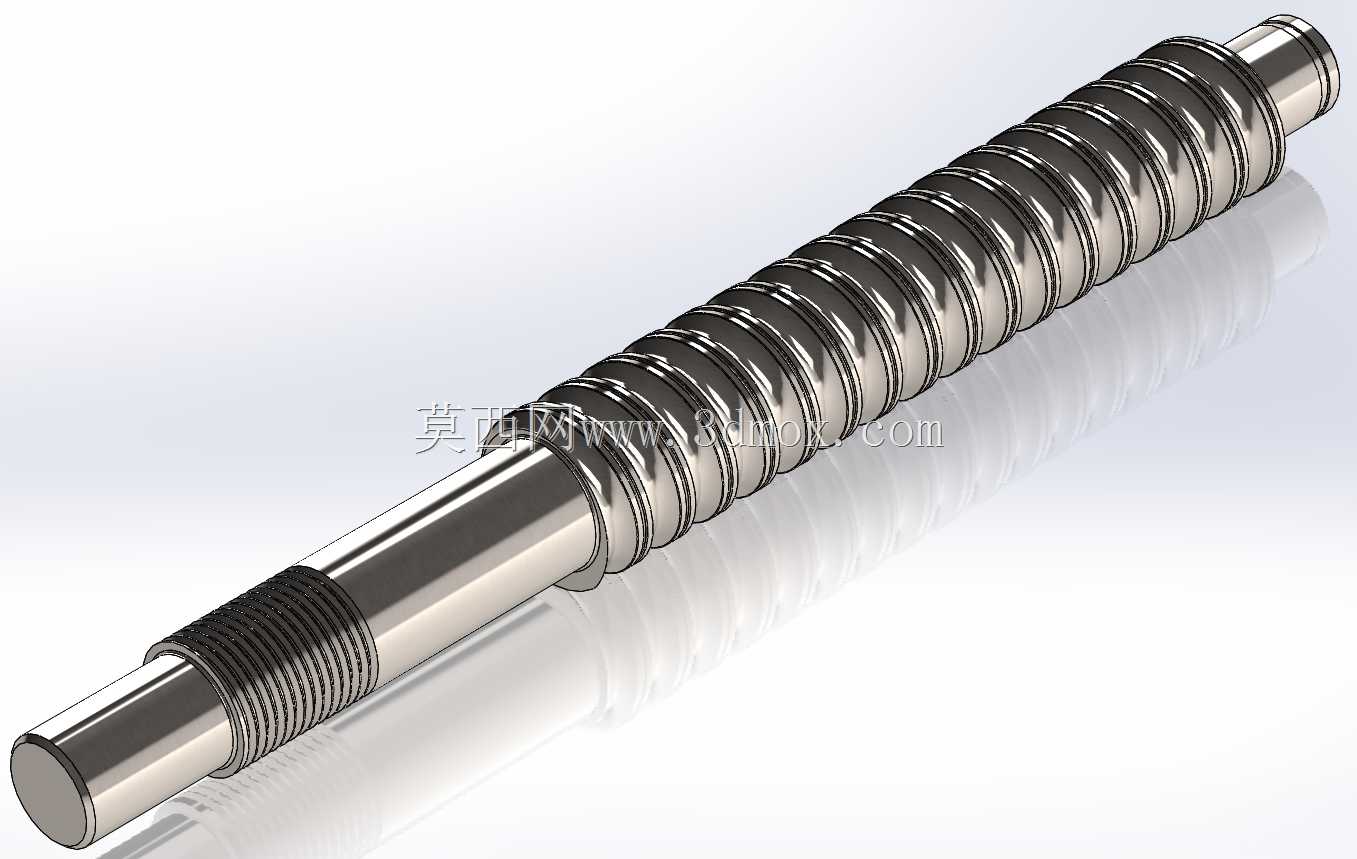

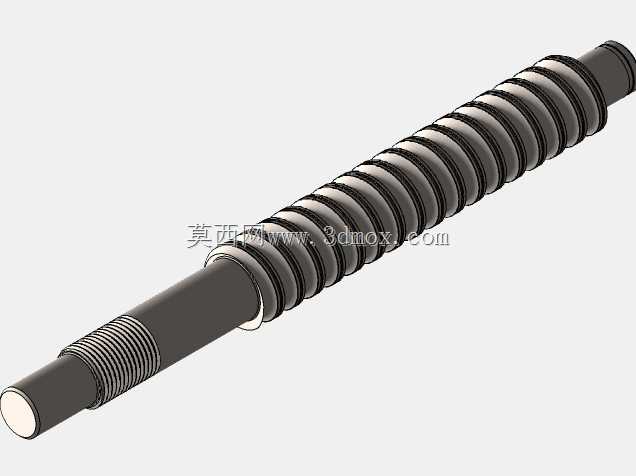

滚珠丝杠作为机械传动领域中将旋转运动与直线运动相互转换的核心部件，被广泛应用于数控机床进给轴、自动化生产线直线模组、精密检测设备位移平台、工业机器人关节传动、3D打印设备运动轴、电子制造贴装设备传动单元等场景，承担着精准传递动力、保障运动精度、降低传动摩擦损耗的关键作用，其性能直接决定了整套设备的定位精度、运行平稳性与使用寿命。这款SFU1605规格的滚珠丝杠，在设计之初就充分考虑了不同设备的行程适配需求，采用了参数化的设计思路，核心螺纹段长度可根据实际使用场景灵活调整，无需重新构建整体模型，仅需修改对应设计表中的长度参数即可快速生成对应规格的丝杠模型，大幅提升了不同行程设备的设计选型效率。在功能特性上，该款滚珠丝杠通过丝杠滚道与螺母内滚珠的滚动接触替代传统滑动丝杠的滑动摩擦，传动效率可达九成以上，仅需极小的驱动扭矩即可带动负载做直线运动，同时能有效消除传动背隙，保障往复运动的定位精度，长时间运行也不会出现明显的精度衰减。在结构设计细节上，丝杠两端的安装轴颈做了适配性优化，其中BK端支撑侧的轴颈尺寸经过实际加工验证调整，可匹配标准BK15支撑座的安装尺寸，端部螺纹段采用M12x1.0的细牙螺纹，用于锁紧支撑轴承内圈，保障轴系装配的同轴度与紧固可靠性；丝杠主体的滚道采用圆弧型截面设计，与滚珠的接触应力分布均匀，能承受更大的轴向负载，同时滚道表面的粗糙度与硬度要求符合精密传动部件的通用规范，可适配内循环式单螺母结构，满足常规自动化设备的预紧需求。在安装边界上，该款丝杠的公称直径为16mm，导程为5mm，即电机每带动丝杠旋转一周，配套螺母即可带动负载直线移动5mm，可适配中低速、中等负载的直线传动场景；两端安装轴的直径、长度以及锁紧螺纹尺寸均符合行业通用安装标准，可直接与市面上的标准支撑座、螺母座、联轴器等配件适配，无需额外做定制化加工，能有效缩短设备的设计与装配周期。在实际应用中，该结构的丝杠可根据设备的行程需求选择对应长度的规格，短行程规格可用于小型精密检测平台、桌面型加工设备的进给传动，长行程规格可用于大型龙门设备、长距离输送直线模组的传动单元，不同长度的丝杠均保持一致的安装接口尺寸，可实现同系列设备的零部件通用化，降低设备的备件储备成本与维护难度。
