BK15滚珠丝杠支撑固定座结构设计

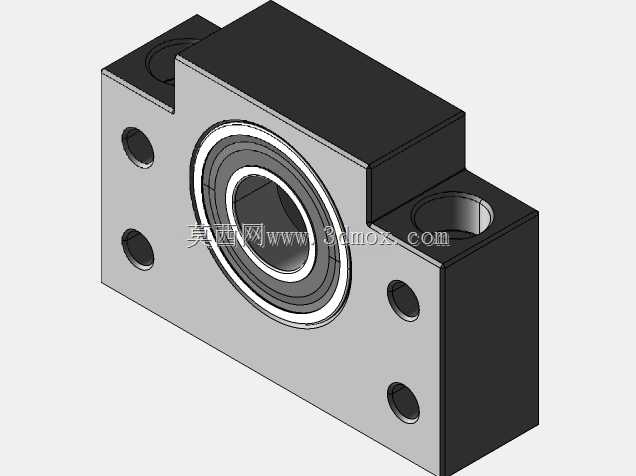

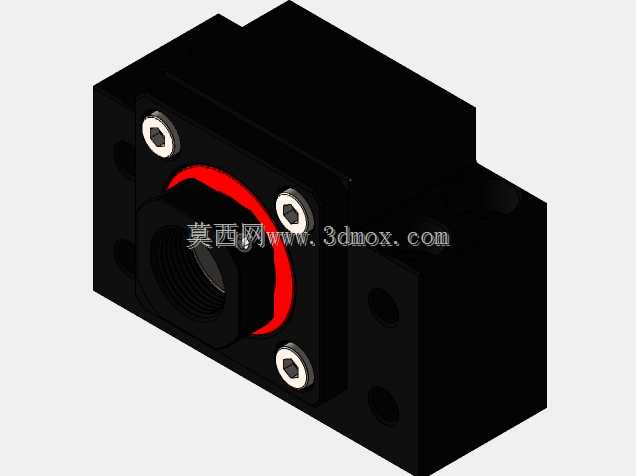

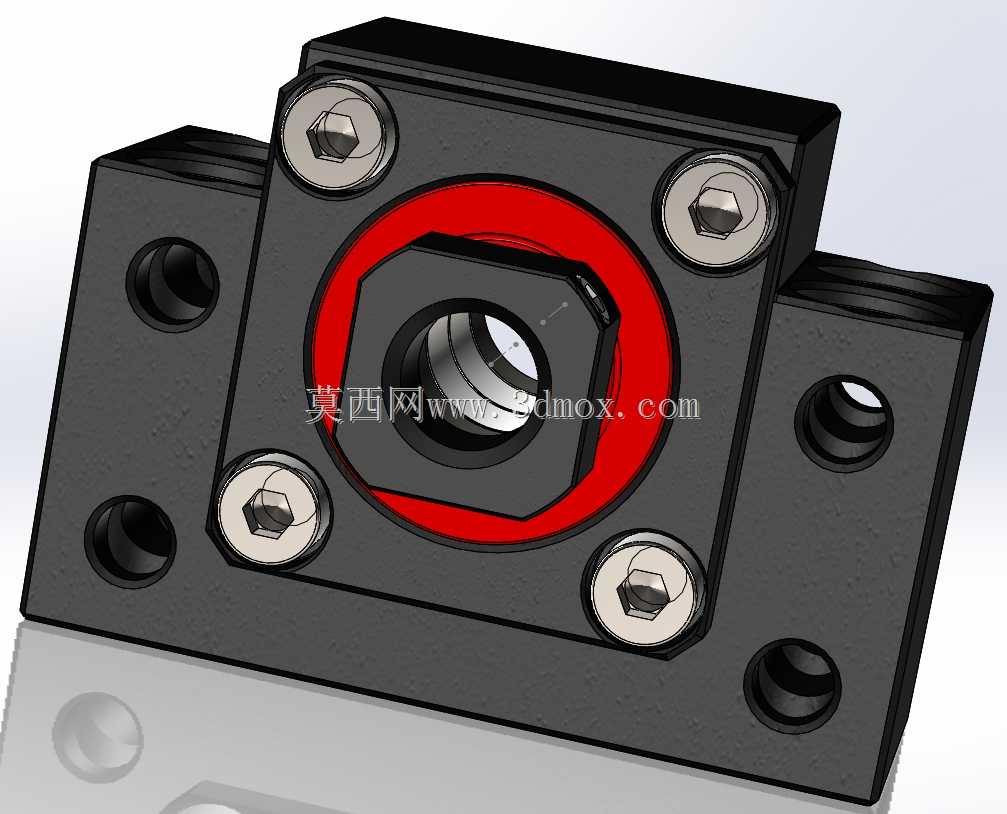

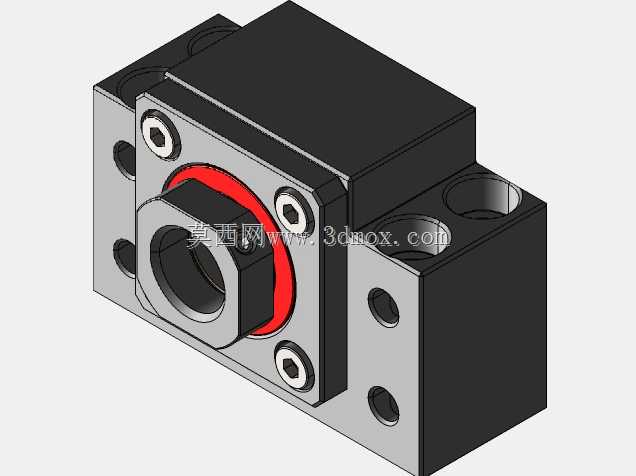

该BK15支撑单元是滚珠丝杠传动系统中的核心固定端支撑部件，广泛应用于数控车床、立式加工中心、直线滑台模组、自动化点胶设备、电子贴片生产线等需要高精度直线传动的工业场景中，承担着滚珠丝杠轴端的径向承载与轴向定位功能，是保障直线传动精度、抑制丝杠运行抖动、延长传动组件使用寿命的关键配套零件。在实际设备运行过程中，这类支撑单元会与丝杠轴端、锁紧螺母、深沟球轴承或角接触轴承配合装配，将丝杠旋转过程中产生的轴向切削反力、径向负载均匀传导至设备安装基座，避免丝杠因悬臂受力产生挠曲变形，保障传动过程的同轴度与运行平顺性，尤其在高速往复进给的工况下，能够有效降低轴承运行的温升与振动噪声，维持长期稳定的传动精度。从产品功能特性来看，这款BK15单元为丝杠固定侧支撑结构，内部可适配对应规格的支撑轴承，通过四角的内六角锁紧螺栓实现轴承座本体与端盖的压紧固定，中心孔位用于穿入丝杠轴端并配合锁紧螺母实现轴承内圈的轴向锁固，本体两侧设计的安装沉孔可通过螺栓将整个支撑单元牢固锁定在设备安装基面，侧面预留的工艺孔可用于装配定位销，实现安装位置的精准校准，避免长期运行后出现位置偏移。在设计思路上，这款支撑单元采用了方正的块状本体结构，最大化降低了本体的加工难度与安装占用空间，端盖与本体的配合面做了精准的止口定位设计，保障轴承安装孔的同轴度公差，中心轴承安装位的台阶结构可实现轴承外圈的轴向限位，配合端盖的压紧面可完全消除轴承的轴向游隙，红色密封端盖的设计既可以阻挡加工过程中的切削液、金属碎屑进入轴承内部，也可以防止轴承润滑脂的外泄，提升组件的防护等级与免维护周期。从外形尺寸与安装边界来看，这款BK15单元整体为方形块状结构，安装孔位采用对称式布局，适配15规格滚珠丝杠的轴端尺寸，安装基面为平整的精加工面，可直接贴合设备的安装板或型材基面进行固定，整体安装边界紧凑，不会占用过多的设备内部安装空间，既可以适配钢制的机床安装基座，也可以搭配工业铝型材搭建的自动化设备框架使用，在装配过程中无需额外加工复杂的定位结构，仅需按照孔位尺寸在安装基面加工对应的螺纹孔即可完成快速装配，能够大幅缩短设备的组装调试周期，同时该结构的支撑刚性充足，可满足中低速、中等负载的直线传动场景使用需求，在常规的自动化传动场景中无需额外做结构加强即可稳定运行。
