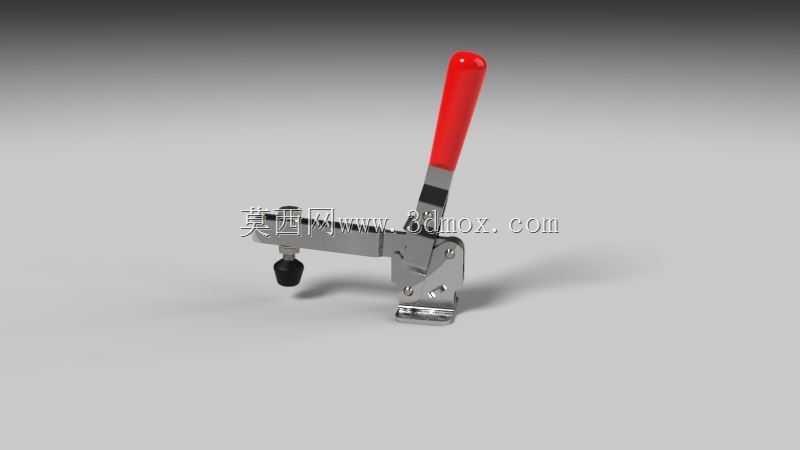

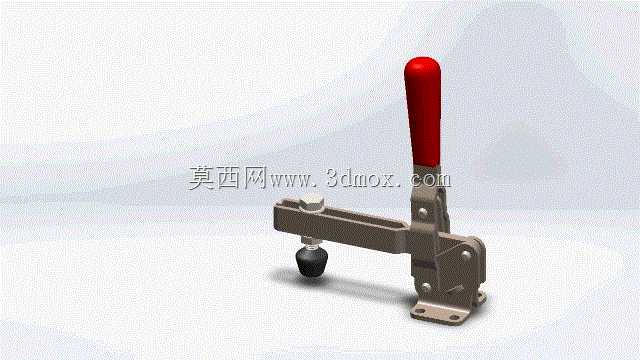

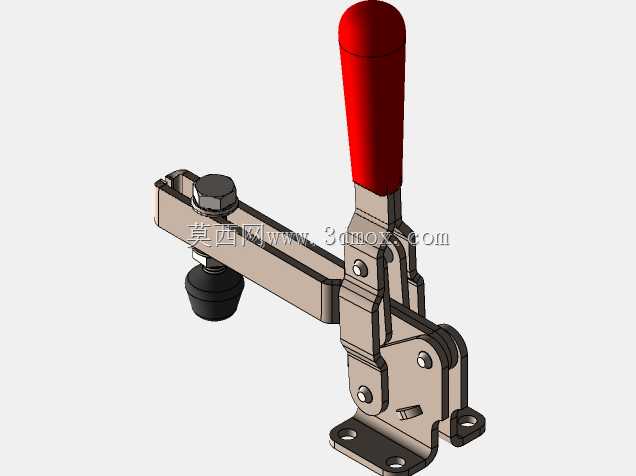

立式手动拨动式快速压紧夹具结构

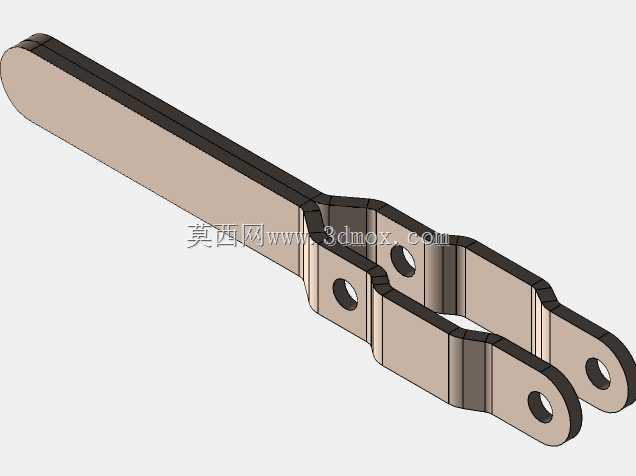

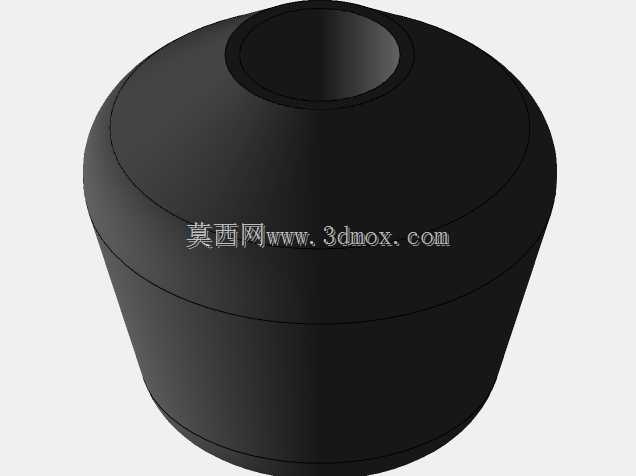

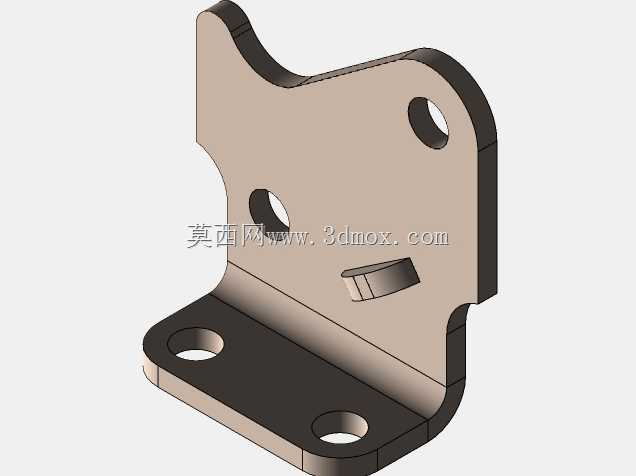

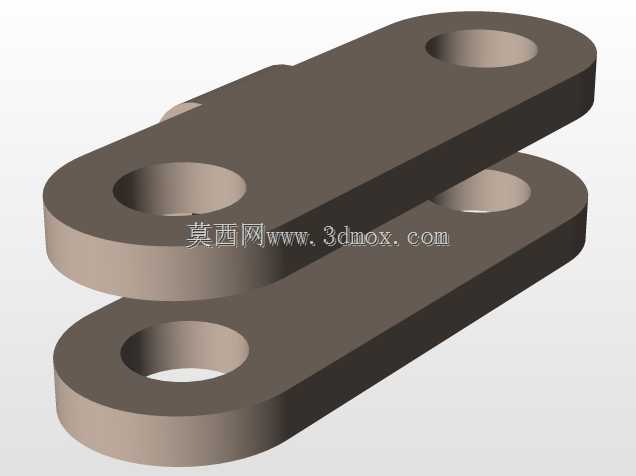

这款手动拨动压紧夹钳是工装夹具领域应用极广的快速压紧构件，广泛覆盖电子装配流水线工件定位、五金件焊接加工工位固定、木质家具板材拼接装夹、注塑件飞边修整工位夹持、小型零部件检测工位定位等多类生产场景，能够在需要频繁拆装工件的工位上大幅降低操作耗时，相比传统螺栓压紧方式，单工位装夹效率可提升数倍，适配小批量多品种的柔性生产需求。从实际用途来看，该夹钳核心作用是通过肘节机构的死点锁止特性，对放置在工装台面上的待加工工件施加稳定持续的垂直压紧力，避免工件在加工、装配、检测过程中出现位移、翘曲、震动等问题，保障加工精度与操作安全性，尤其适合需要快速开合、压紧行程适中的轻载压紧工位，可适配不同厚度的工件装夹需求，压头位置可根据实际工装需求调整伸出长度，适配不同的压紧高度差。产品功能特性上，该夹钳采用垂直式按压操作逻辑，操作手柄带有防滑绝缘套，操作人员单手握持即可完成压紧与释放动作，操作力经过杠杆机构放大，仅需较小的手部按压力即可输出足够的压紧力，长期操作不易产生手部疲劳；夹钳底座采用平直安装面设计，带有两个对称的安装固定孔，可通过螺栓直接固定在工装台面、型材框架或者专用夹具基板上，安装后整体结构稳固，锁止状态下不会因为加工过程中的震动出现自行松脱的情况，压头采用橡胶缓冲端头，压紧时不会刮伤工件表面，同时可以补偿少量的工件尺寸误差，保证压紧面贴合紧密。设计思路上，该结构采用经典的肘节连杆死点锁止原理，当手柄拨动至垂直锁止位置时，连杆机构越过力学死点，此时即使压紧面受到工件的反向弹力，机构也会保持锁止状态不会松开，只有主动拨动手柄反向运动才能解除压紧状态，结构可靠性极强；整体结构采用分体式铰接设计，所有铰接销轴都做了耐磨处理，长期反复开合也不会出现明显的旷量，使用寿命长，整体结构没有复杂的液压、气动元件，无需外接动力源，纯机械结构故障率极低，维护成本极低，适合在各类无动力辅助的工装场景下使用。外形尺寸与安装边界方面，该夹钳整体为立式布局，锁止状态下手柄竖直向上，整体占用的水平安装面积极小，不会过多占用工装台面上的操作空间，底座安装孔间距符合通用快速夹钳的安装尺寸标准，可直接替换同规格的其他品牌夹钳，无需重新在工装台面上打孔；压头的上下调节行程可覆盖常见的薄板到中等厚度工件的压紧需求，手柄拨动的活动范围内无其他结构干涉，操作时手部活动空间充足，不会与工装台面上的其他构件产生碰撞，适配各类紧凑布局的工装设计需求。
