带滚轮杠杆短摆杆型微动开关结构设计

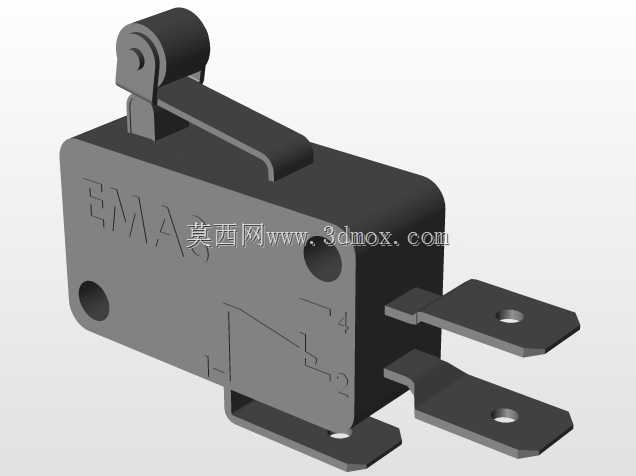

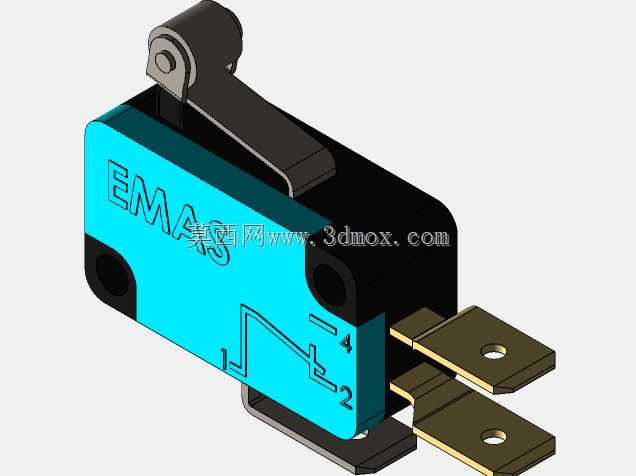

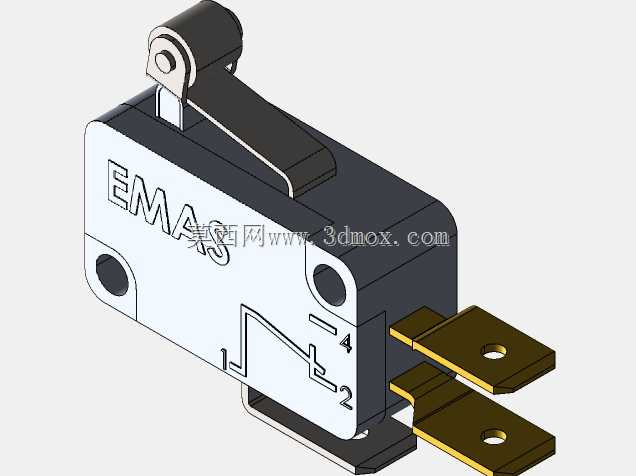

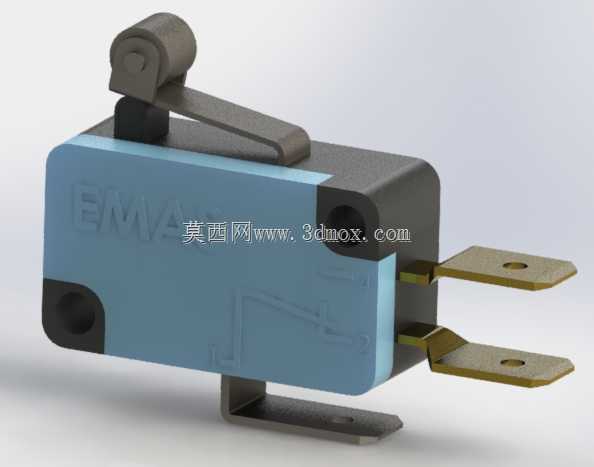

这款带滚轮杠杆的微动开关，是工业控制回路里极为常见的小体积信号触发元件，广泛应用在自动化生产线的行程限位、设备门盖安全检测、家电操作触发、工程机械操作手柄信号反馈、低压电气柜的位置检测等场景中，别看它体积小巧，却是整个控制回路里负责把机械位移信号转化为电信号的核心前端部件，可靠性直接决定整套设备的运行稳定性。从实际用途来看，这类微动开关常被用来检测运动部件的到位位置，比如流水线托盘运行到指定工位时，托盘侧边触碰到开关的滚轮摆杆，开关内部触点快速动作，就能给PLC传递到位信号，触发后续的分拣、加工或者顶升动作；也会被安装在设备安全门的侧边，当安全门被意外打开时，摆杆失去压力触发触点断开，直接切断设备运行回路，避免安全事故发生；在家电领域，微波炉的门联锁、洗衣机的盖板检测，也大量使用同结构的微动开关，依靠微小的行程就能实现通断控制。从功能特性来看，这款开关采用滚轮杠杆式的触发结构，相比直按式微动开关，它不需要被检测部件直接垂直按压触发面，侧向的触碰就能通过摆杆的杠杆放大作用，带动内部的瞬动机构完成触点切换，触发力度更小，触发行程更短，同时滚轮结构能大幅降低被检测部件和开关触发端的摩擦损耗，长期往复触发也不会出现摆杆过度磨损的情况，适合高频次触发的工业场景。开关内部采用瞬动式触点结构，不管外部摆杆的按压速度快慢，触点都能实现快速通断，避免触点缓慢分合产生的拉弧烧蚀问题，有效延长电气使用寿命。从设计思路来看，这款开关的主体外壳采用蓝黑双色的绝缘阻燃材质，主体基座部分用高强度工程塑料制作，兼顾绝缘性能和结构强度，摆杆和滚轮部分采用耐磨金属材质，保证长期机械触发的结构稳定性，底部带固定安装支架，两个插片式接线端子朝向侧方伸出，既方便生产时快速插接线束，也能避免接线部位和安装面产生干涉。外形尺寸上属于标准的中型微动开关规格，安装孔位完全适配行业通用的安装尺寸，不需要额外修改安装支架就能直接替换同规格的其他品牌产品，安装边界上预留了足够的摆杆摆动空间，触发方向上只需要预留很小的按压行程就能完成触发，不会占用过多的设备内部安装空间，两个插片接线端子的间距符合电气安全间隙要求，不会出现接线后短路的风险，底部的固定支架带两个安装孔，可以直接用螺丝固定在设备的安装板上，安装稳固不会因为长期触碰出现移位问题。
