SFU1605法兰型滚珠丝杠螺母结构设计

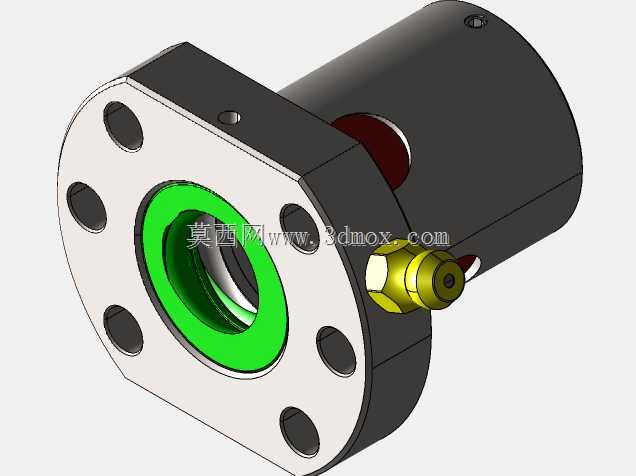

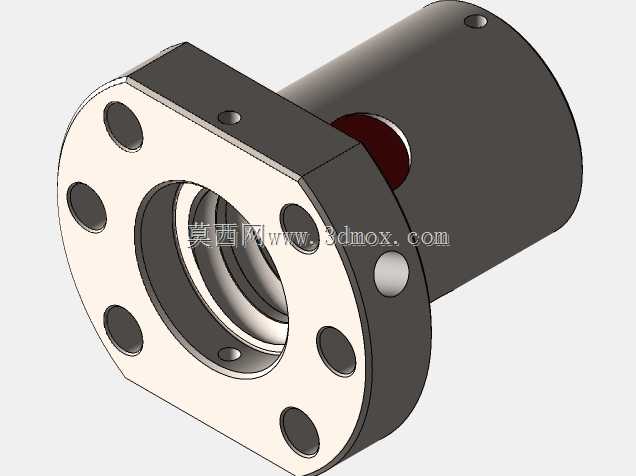

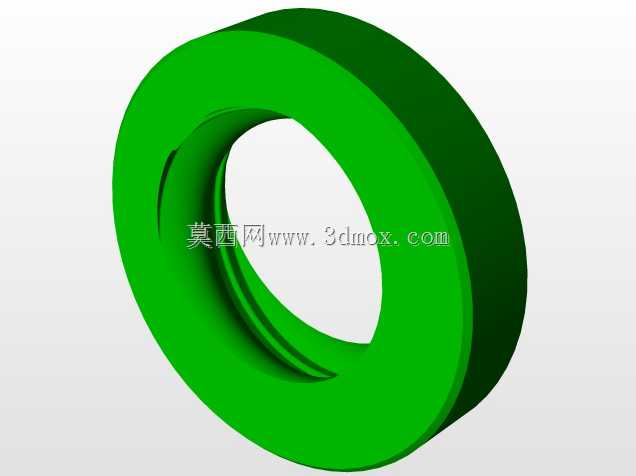

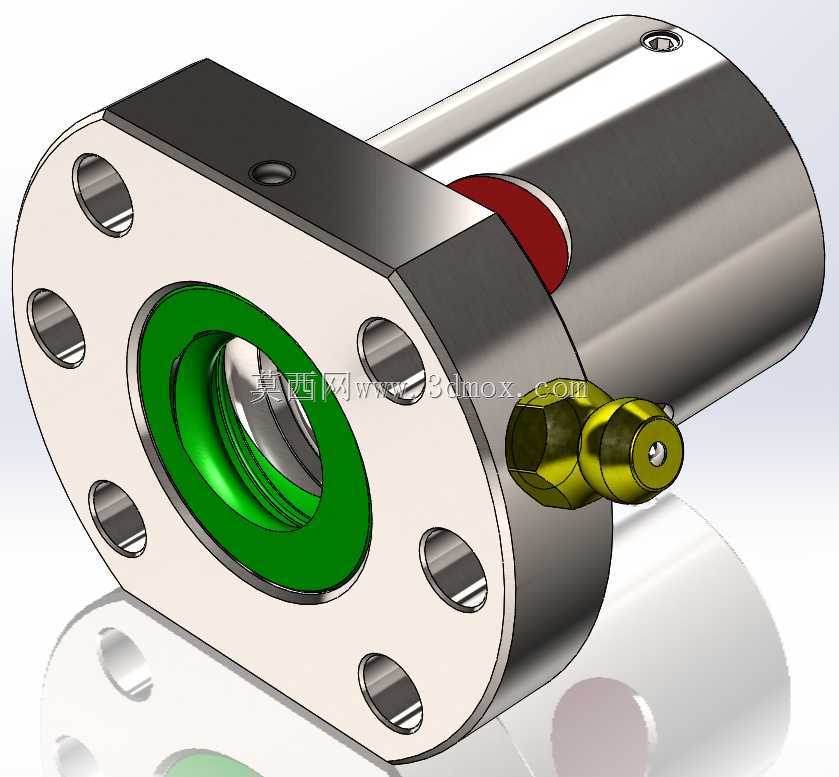

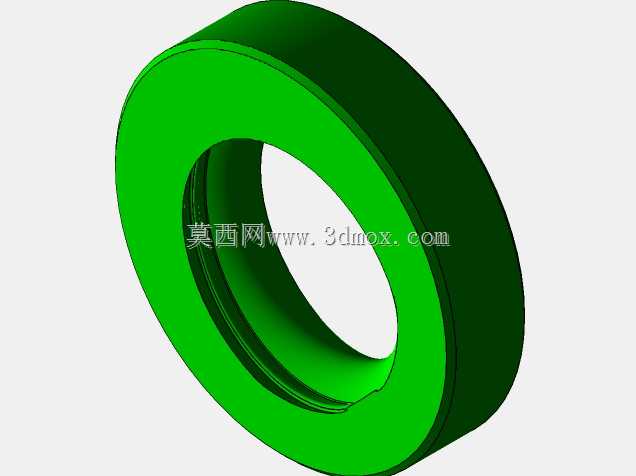

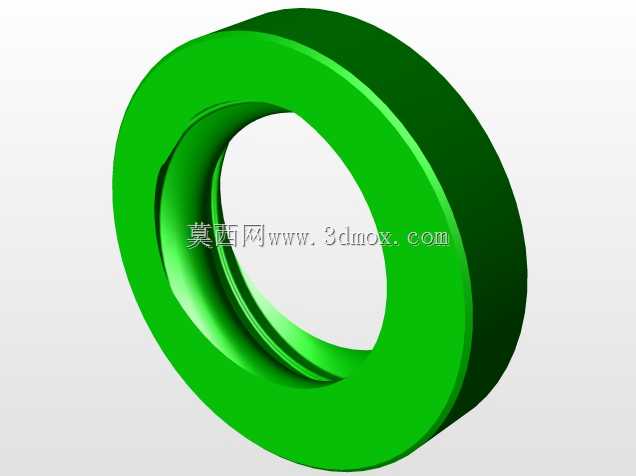

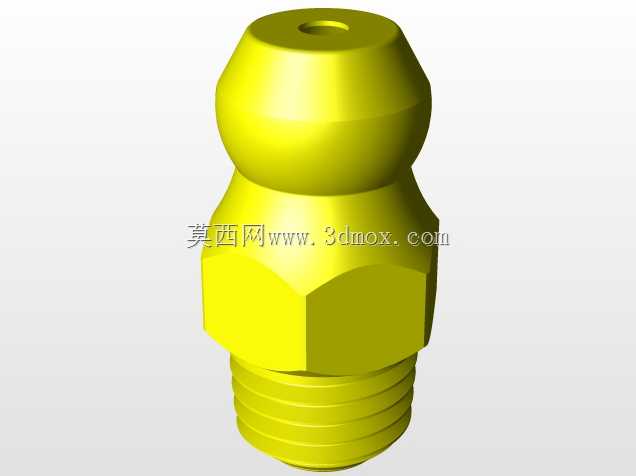

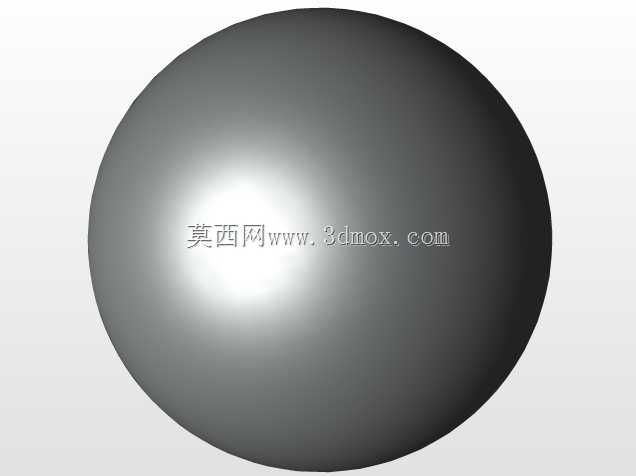

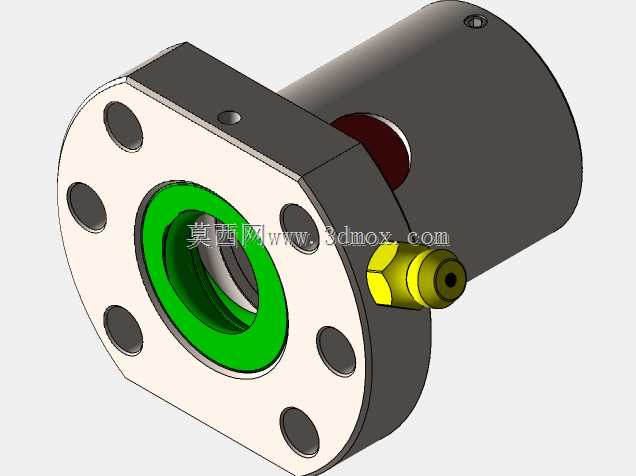

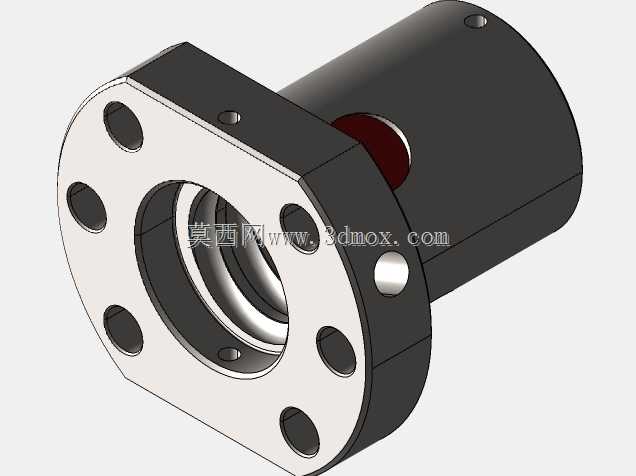

这款滚珠丝杠螺母是直线传动系统中的核心执行部件，主要应用于各类需要精准直线位移转换的工业场景，在数控加工设备的进给轴传动、自动化生产线的精准位移模组、精密检测设备的移动平台驱动、电子制造设备的点位运动机构中都承担着关键作用，能够将伺服电机输出的旋转运动平稳转换为高精度的直线运动，同时也可反向将直线运动转化为旋转运动，适配多种传动布局需求。该螺母为适配SFU1605规格滚珠丝杠设计，采用法兰式安装结构，法兰端面上均匀分布六个贯通安装孔，可直接通过螺栓与移动负载端的安装面锁紧固定，安装定位便捷可靠，无需额外设计复杂的转接固定结构，能够有效缩减设备传动端的整体安装空间，降低传动模组的结构复杂度。螺母主体采用圆柱形主体搭配切边法兰的外形设计，主体圆柱段为滚珠循环滚道的承载结构，内部设计有匹配丝杠导程的螺旋滚道，配合循环滚珠结构实现低摩擦传动，相比传统滑动丝杠螺母，传动效率可提升至九成以上，传动过程中的摩擦阻力大幅降低，能够有效减少驱动端的动力损耗，同时长时间运行下的磨损量更小，传动精度保持性更优异。法兰端的绿色密封结构为接触式防尘密封圈，能够有效阻隔加工环境中的切削碎屑、粉尘、冷却液等杂质进入螺母内部滚道，避免滚珠与滚道面出现磨粒磨损，延长螺母的整体使用寿命，同时也可防止内部润滑脂外泄，维持滚道内的润滑状态。螺母侧面设置有专用的油嘴接口，可直接接入设备的集中润滑系统，也可手动加注润滑脂，定期对内部滚珠与滚道接触面进行润滑维护，进一步降低运行摩擦阻力，提升运行平稳性。在设计过程中，该螺母严格匹配对应规格丝杠的滚道型面参数，滚珠循环路径经过优化设计，运行过程中滚珠进出循环回路的过渡更加顺畅，有效降低高速运行下的振动与噪音，法兰安装面与螺母轴线的垂直度经过严格管控，安装后能够保证螺母与丝杠的同轴度，避免运行过程中出现偏载卡顿的问题，安装边界充分考虑常规设备的安装空间需求，法兰外轮廓尺寸、安装孔位间距、主体圆柱外径都适配市面上通用的1605规格丝杠安装座尺寸，可直接替换同规格的常规螺母产品，无需对原有设备结构进行改动，适配性较强。
