压缩空气驱动涡轮动力装置结构设计

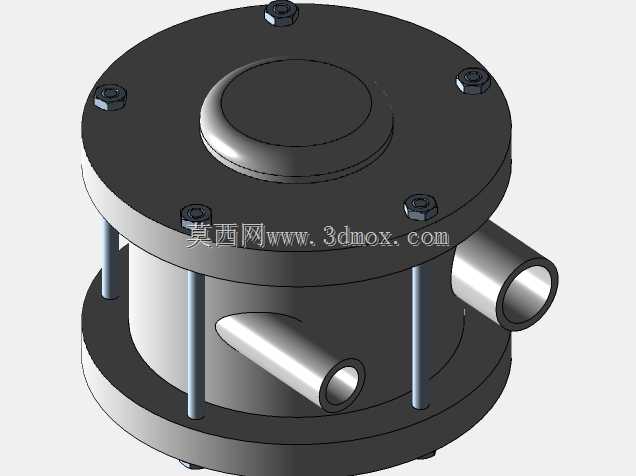

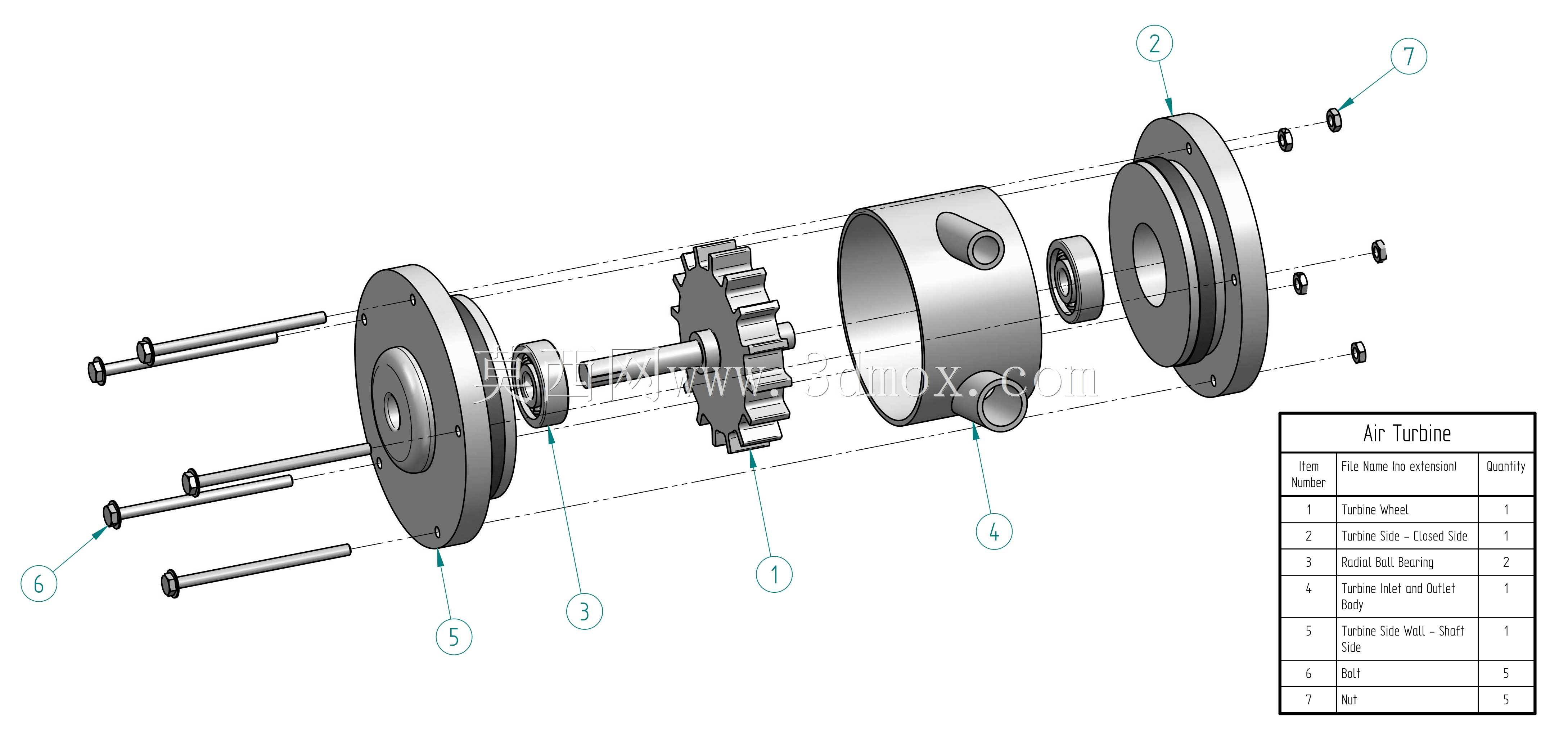

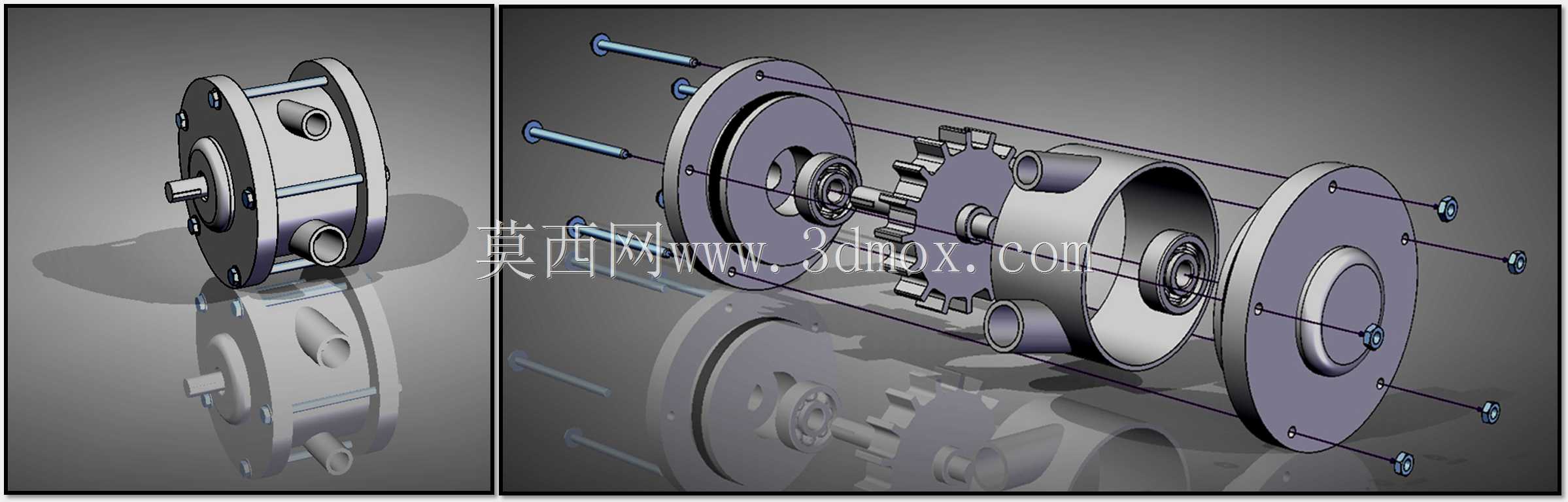

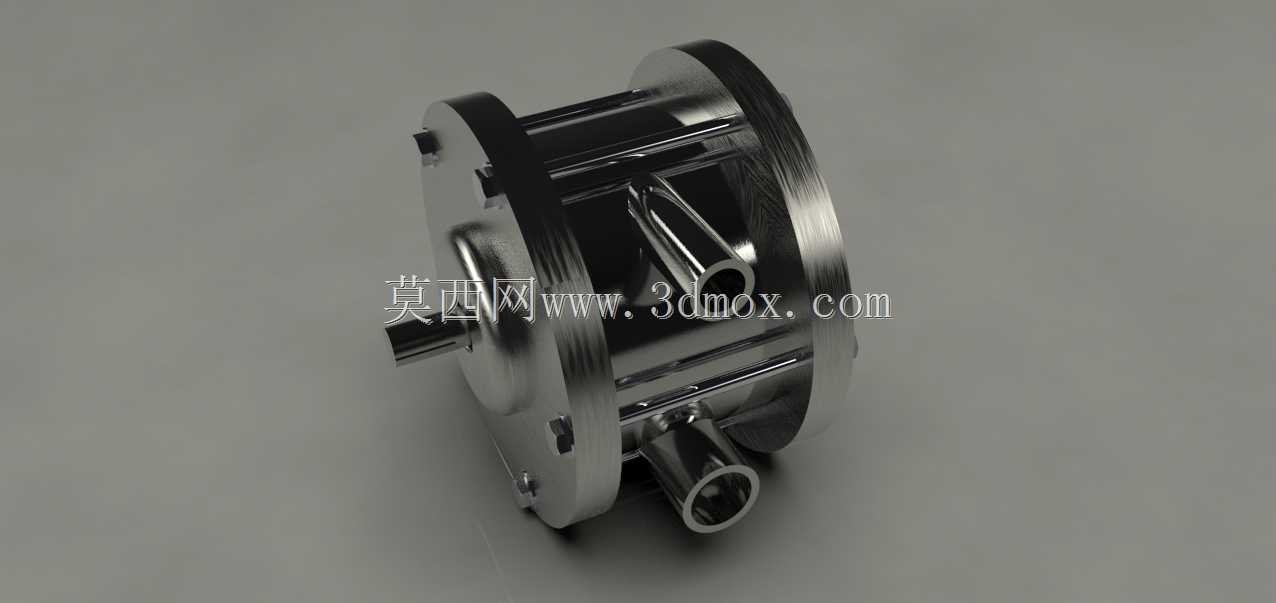

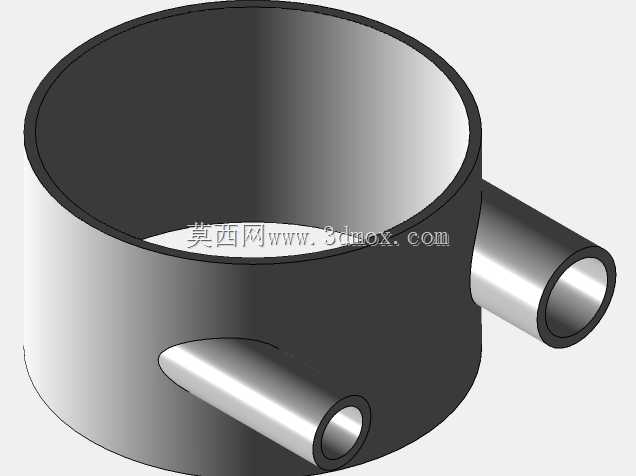

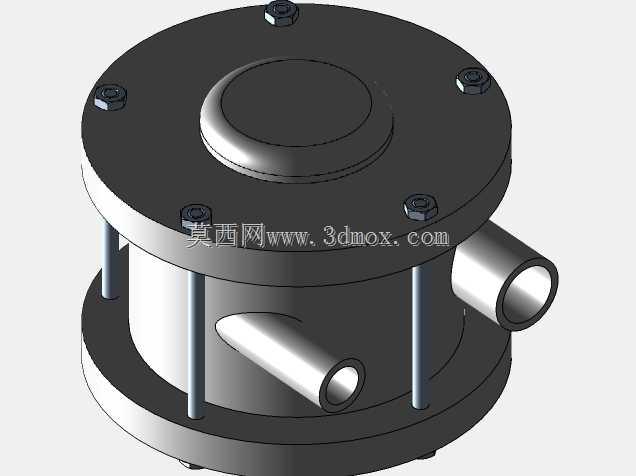

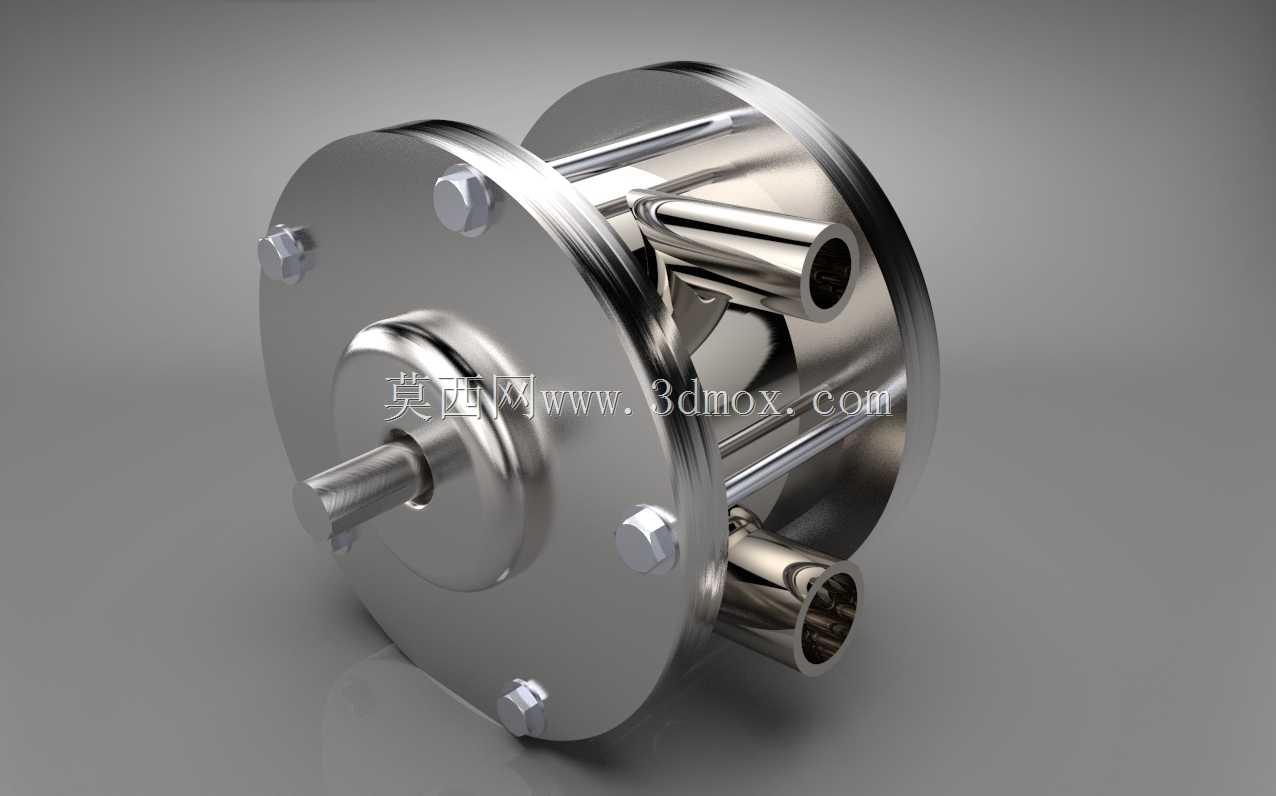

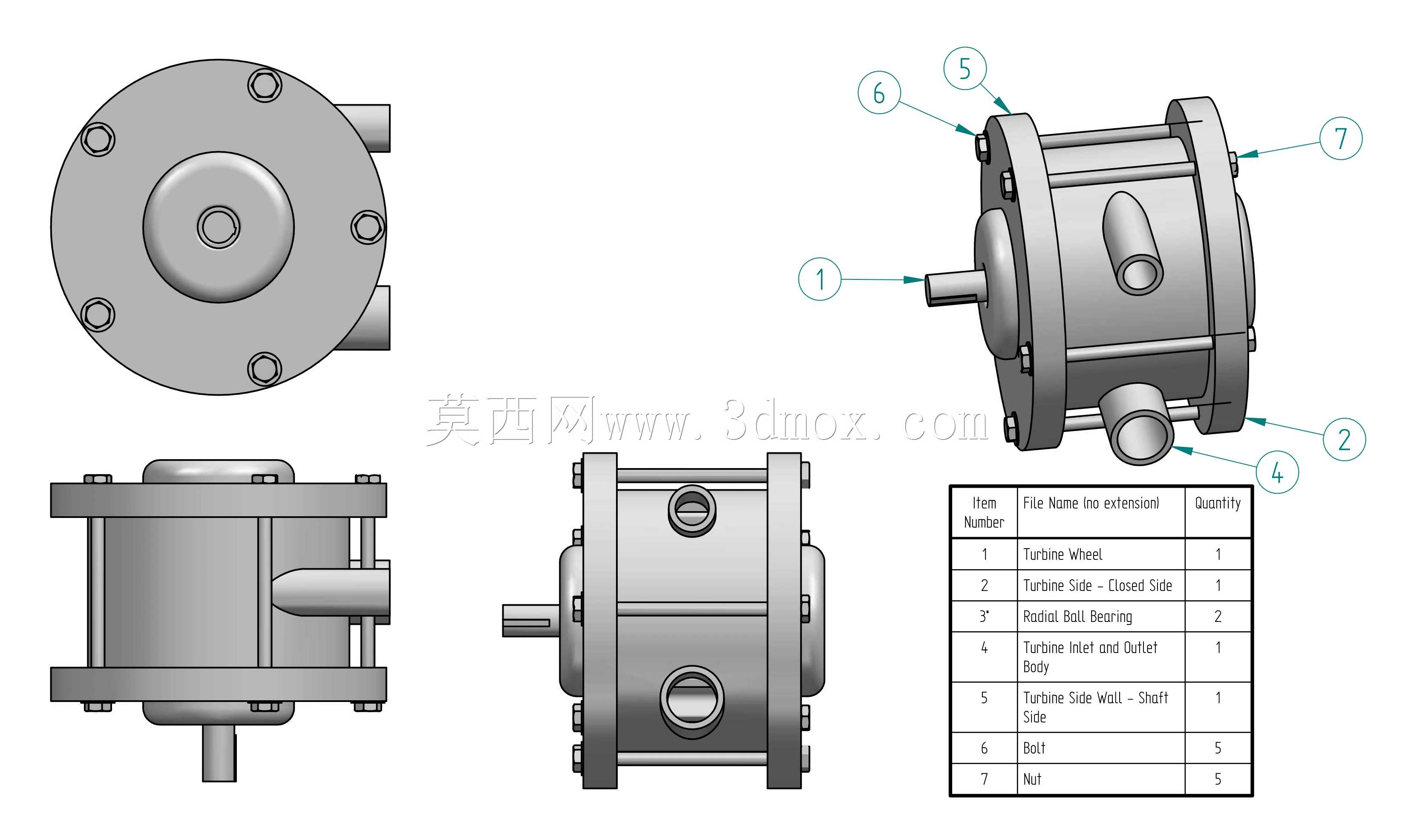

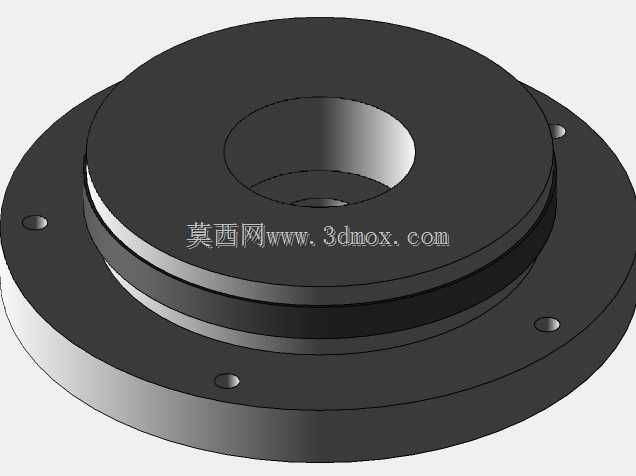

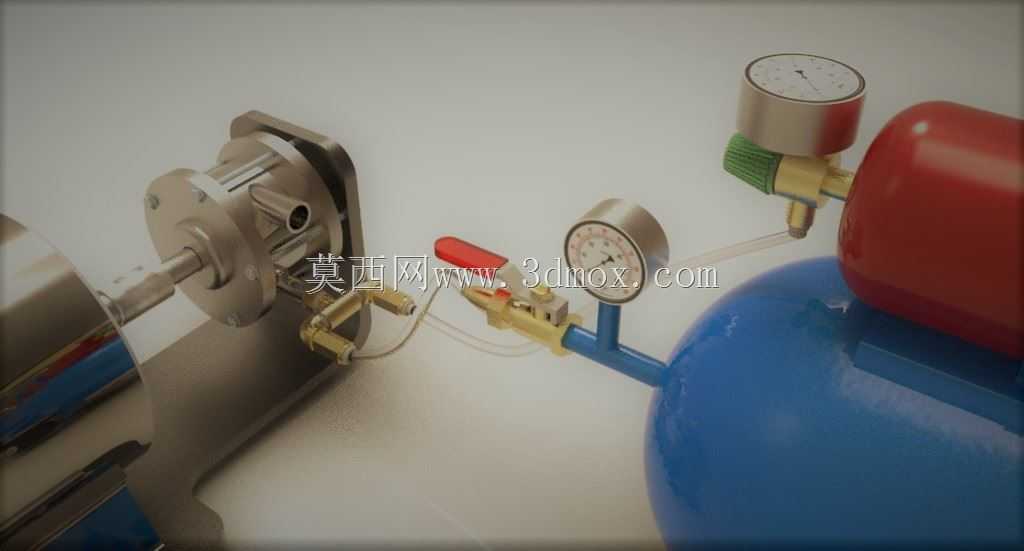

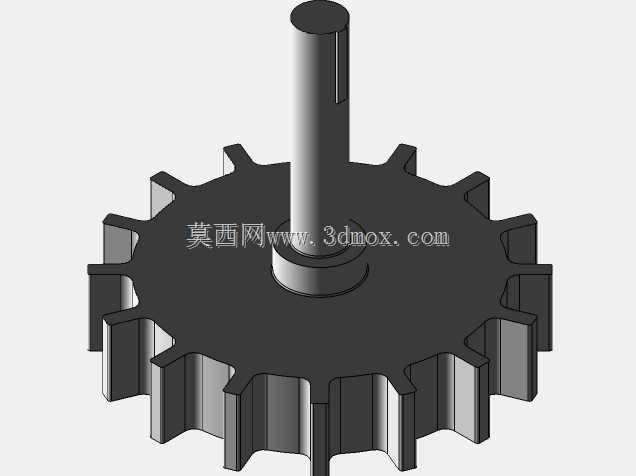

这款压缩空气驱动的涡轮装置，主要面向低压气动动力输出场景设计，可广泛应用于小型气动工具动力单元、教学演示实验台、低压气动输送系统动力源、小型设备辅助驱动模块等场景，能够将压缩空气的压力能平稳转换为旋转机械能输出，适配对气源动力清洁度要求较高、不适合布设电力驱动单元的特殊作业环境。从功能特性来看，该装置采用双侧端盖密封的筒式壳体结构，内部集成径向布置的冲击式叶轮，压缩空气从壳体侧部的进气接口进入腔体后，直接冲击叶轮叶片带动主轴旋转，做功后的余气从另一处接口排出，整体气路走向顺畅，能有效降低气流紊流带来的能量损耗，输出转速可通过调整进气压力实现线性调节，在0.4-0.8MPa的常规工厂气源压力下即可稳定输出扭矩，满足小功率负载的驱动需求。在设计思路上，整体采用同轴对称布局，主轴贯穿壳体中心，两端通过轴承与端盖配合定位，既保证了旋转部件的同轴度，降低高速运转时的径向跳动，也简化了后期的维护拆装流程，仅需拆卸端盖紧固件即可完成内部叶轮的清理与轴承更换；壳体外侧的接口采用标准圆柱管螺纹规格，可直接与市面常规气动快插接头适配，无需额外加工转换接口，降低现场部署的适配成本。外形尺寸方面，整体为短圆柱式结构，径向最大尺寸控制在较小范围内，轴向长度紧凑，安装时可通过端盖上的预留孔位实现法兰式固定，也可通过壳体外侧的安装支架实现卧式固定，安装边界预留了足够的管路接驳空间，不会出现安装后接头与周边部件干涉的问题，适配狭小空间内的动力单元布设需求。壳体与端盖的连接采用周向均布的紧固件锁紧，密封面预留了密封圈安装槽，可保证腔体内部的气密性，避免压缩空气泄漏造成功率损失，叶轮叶片采用曲面流线型设计，能更好地承接压缩空气的冲击动能，提升能量转换效率，同时叶片与壳体内壁之间预留了合理的配合间隙，既避免运转过程中出现刮蹭卡滞，也能减少间隙漏气带来的效率损耗。
