汽车转向系统用转向节总成结构设计

项目分类:3D模型 发布时间:2021-05-20 ID:177882
  • 汽车转向系统用转向节总成结构设计
  • 汽车转向系统用转向节总成结构设计
  • 汽车转向系统用转向节总成结构设计
  • 汽车转向系统用转向节总成结构设计
  • 汽车转向系统用转向节总成结构设计
  • 汽车转向系统用转向节总成结构设计
  • 汽车转向系统用转向节总成结构设计
  • 汽车转向系统用转向节总成结构设计
  • 汽车转向系统用转向节总成结构设计
  • 汽车转向系统用转向节总成结构设计

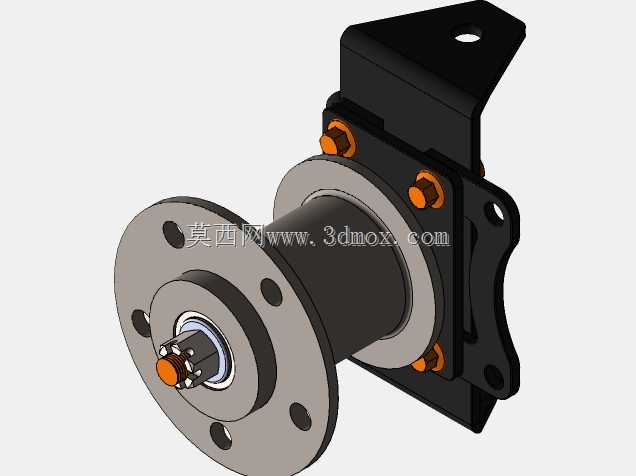

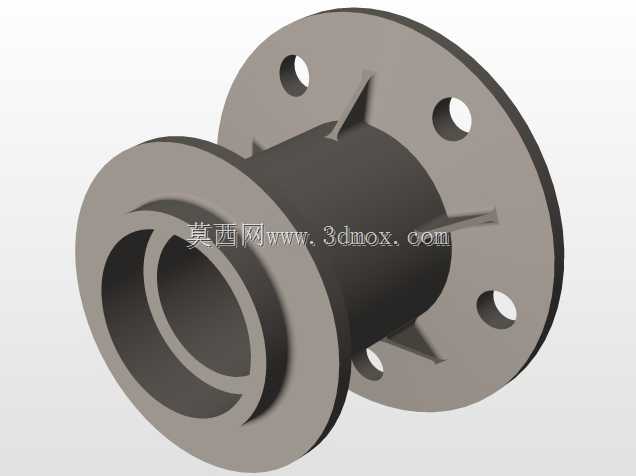

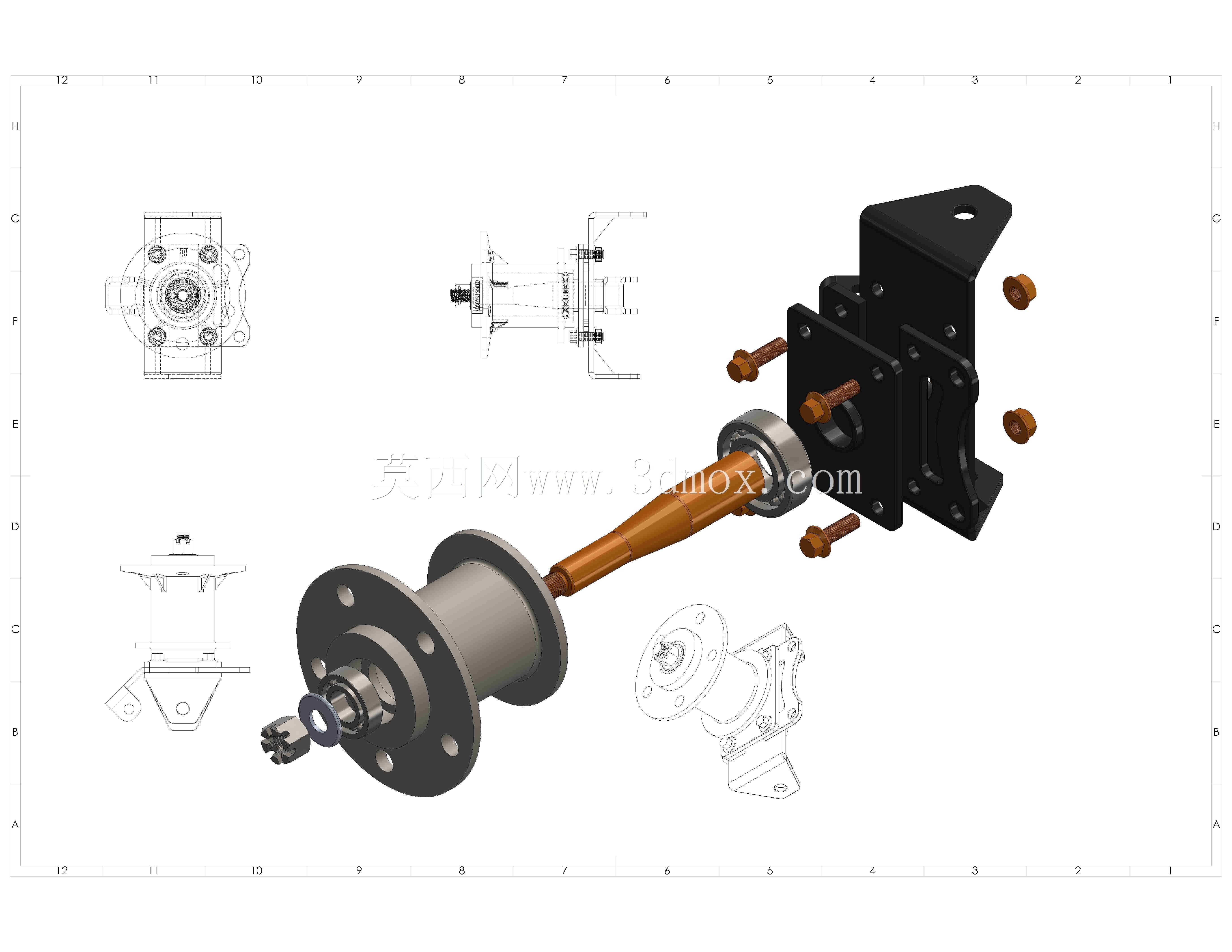

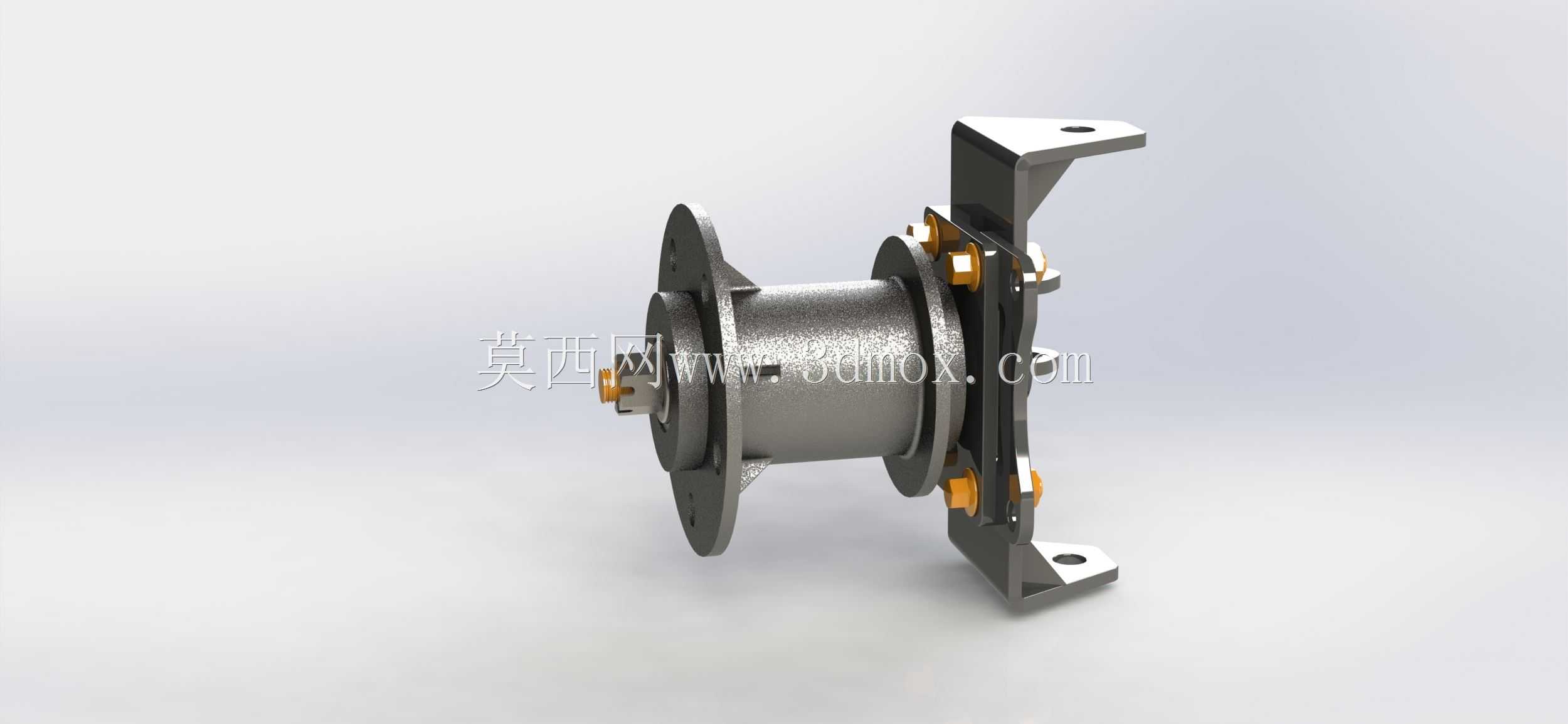

该转向节总成是汽车转向系统中的核心承载与传力部件,主要应用于乘用车辆及轻型商用车辆的前桥转向系统中,承担着传递转向力矩、承载车身载荷、连接悬架与车轮轮毂的多重作用,是保障车辆转向操控稳定性与行驶安全性的关键底盘零件。在实际车辆运行场景中,该部件需要同时承受来自路面的垂直冲击载荷、转向时的横向力矩以及制动过程中的纵向载荷,因此其结构设计需要兼顾强度、刚度与轻量化的多重平衡。从功能特性来看,该转向节总成集成了转向臂安装位、轮毂连接法兰、转向传动轴连接端以及支架固定结构,可直接与转向拉杆、轮毂轴承单元、制动底板以及悬架摆臂完成适配装配,无需额外加装转接构件,能够有效减少底盘装配工序,提升整车装配效率。其带法兰的轮毂连接端采用多螺栓孔均布设计,可适配常规乘用车轮毂轴承单元的安装尺寸,保证轮毂转动的同轴度,避免行驶过程中出现轮毂偏摆问题;中部的传动轴连接结构采用花键配合定位,可精准传递转向力矩,减少传动间隙带来的转向虚位,提升转向响应的精准度。在设计思路上,该结构优先保证受力关键部位的结构强度,转向节主体支架采用加厚板材成型结构,在螺栓连接位、载荷传递拐点处设置加强筋结构,分散应力集中点,避免长期交变载荷作用下出现结构疲劳断裂;同时在非受力区域做了轻量化的结构优化,去除多余的材料冗余,在保证整体结构强度满足工况要求的前提下,尽可能降低部件自身重量,减少底盘簧下质量,提升车辆的悬挂响应表现与行驶平顺性。从安装边界来看,该转向节总成的支架安装孔位采用标准化间距设计,可适配同平台多款车型的悬架安装点,转向传动轴的长度与连接端尺寸预留了足够的装配调整余量,可兼容不同轴距车型的转向系统布局需求;整体外形轮廓在设计时充分考虑了转向过程中的运动包络,避免转向到极限角度时与周边的悬架部件、制动管路、车身翼子板内衬发生运动干涉,保证全转向角度下的部件运行安全。配套的工程图纸完整呈现了该部件的多视角投影结构,清晰标注了各装配面的配合关系,可直接用于生产加工的工艺参考以及装配作业的指导,能够帮助技术人员快速理解该转向节的结构逻辑与装配要求。
