小型车辆双轮独立前悬架结构设计

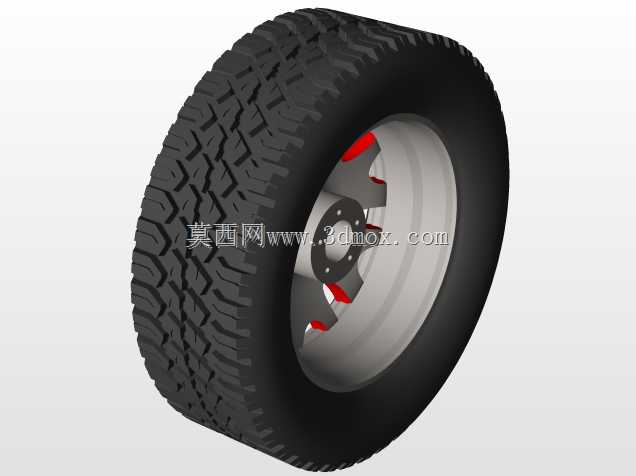

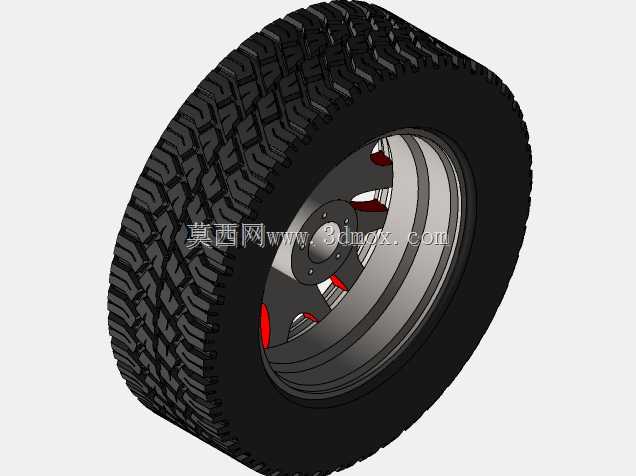

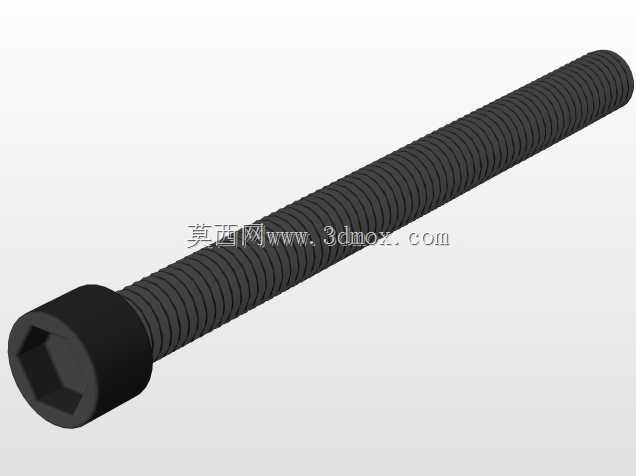

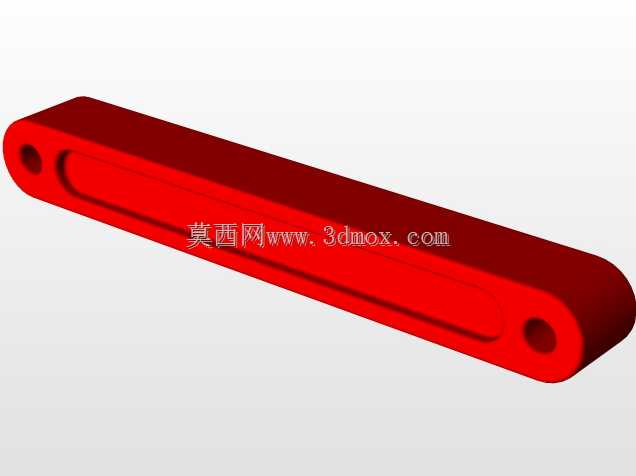

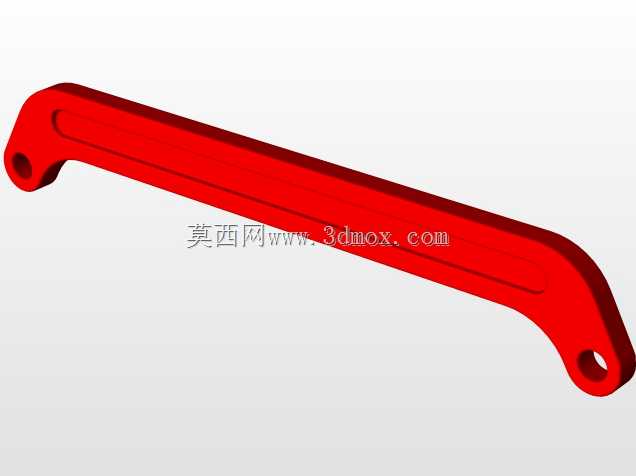

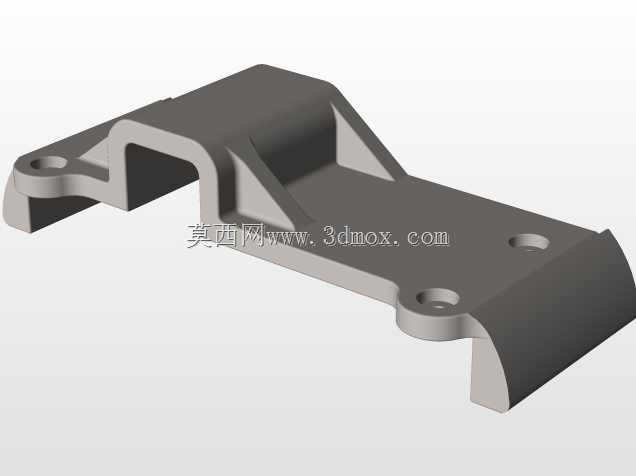

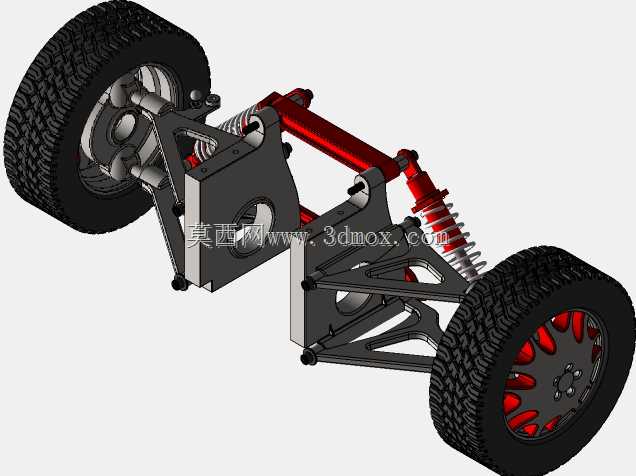

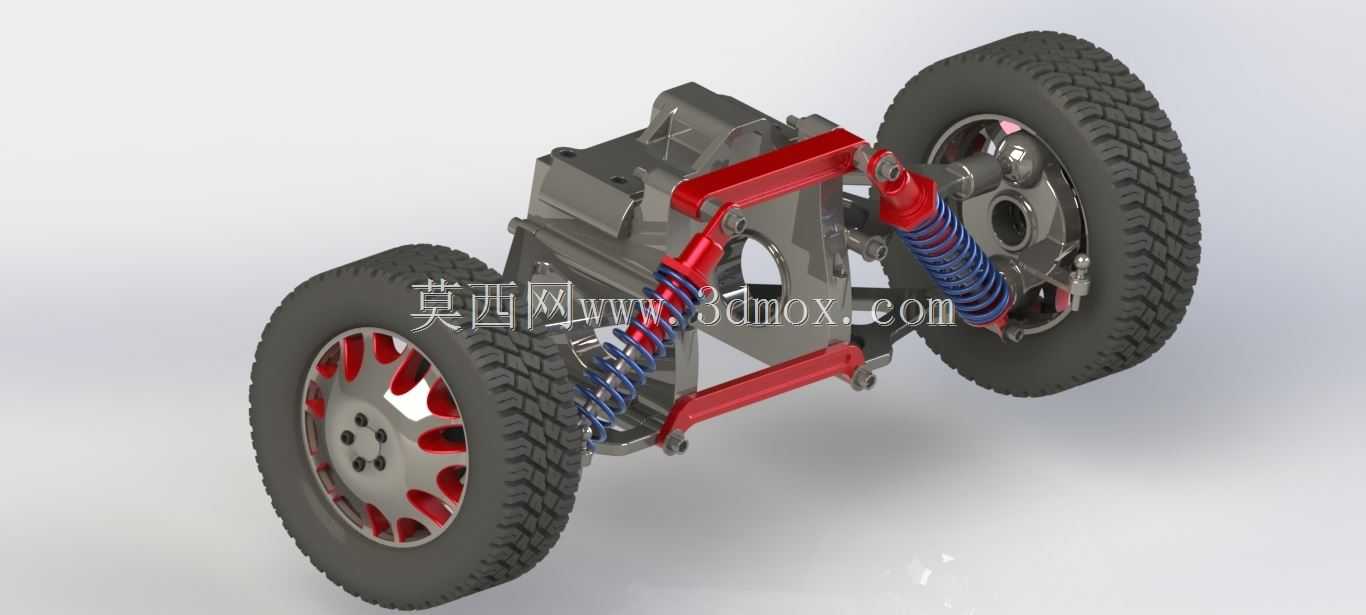

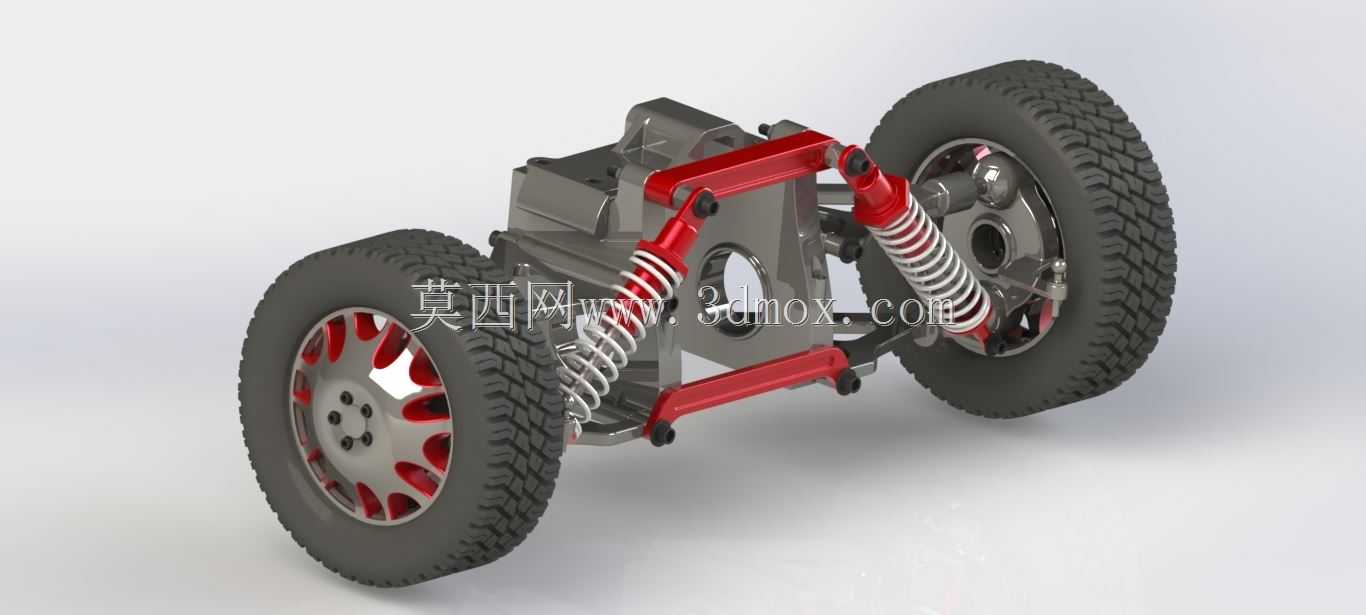

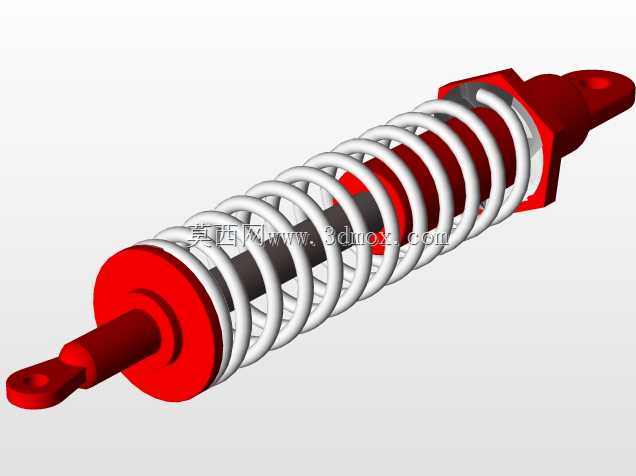

该前悬架结构主要适配小型非道路作业车辆、低速代步车辆以及小型越野教具模型的底盘前端装配场景，作为底盘行驶系统的核心连接部件，承担着连接车架与前轮、传递行驶过程中各类力与力矩、缓冲路面冲击的核心作用，能够在车辆经过颠簸路面时，过滤路面传递到车架的竖向震动，同时保证车轮与地面的可靠贴合，提升行驶过程中的操控稳定性与乘坐平顺性。从功能特性来看，该结构采用双横臂搭配螺旋弹簧与筒式减震器的组合形式，上下两根红色摆臂分别承担车轮的横向定位与纵向力传递作用，摆臂与车架、转向节的连接位置预留了铰接安装位，可适配不同规格的铰接销轴，保证车轮跳动时能够按照设定的轨迹运动，减少轮胎的异常磨损；螺旋弹簧与筒式减震器采用倾斜布置的形式，既能够节省底盘前部的安装空间，也可以通过倾斜角度的匹配，优化弹簧与减震器的受力角度，避免部件受侧向力出现过早损坏，减震器的阻尼与弹簧刚度匹配偏向于兼顾小幅震动过滤与较大冲击的承载能力，适配非铺装路面的行驶需求。从设计思路来看，该结构采用简化设计逻辑，没有设置冗余的复杂调节机构，整体结构紧凑，部件数量少，装配难度低，适合小批量试制与教学演示场景，设计过程中优先保证结构的受力合理性，摆臂采用等强度的简化造型，在保证结构强度的前提下尽可能降低整体重量，转向节位置集成了车轮安装法兰与刹车部件的安装位，可直接适配常规的小型车辆轮毂与制动组件，不需要额外设计转接结构。从安装边界来看，该悬架整体宽度适配轮距在800-1000mm区间的小型车辆，车架连接端的安装点位间距控制在300mm以内，整体竖向高度在车轮处于静态平衡位置时不超过400mm，不会占用过多的前部机舱空间，可预留出动力单元、转向机构的安装位置，车轮跳动行程预留了120mm的上下活动空间，能够满足常规非铺装路面的跳动需求，避免车轮跳动过程中与车架、摆臂部件发生运动干涉，各铰接点的位置设计充分考虑了维修拆装的便利性，不需要拆解周边大部件即可完成减震器、摆臂衬套等易损件的更换作业。
