立式8mm线性光轴支撑固定轴架结构

这款立式轴架是线性传动系统中用于固定支撑8mm直径光轴的核心连接构件，广泛应用于小型数控雕刻机、桌面级3D打印机、自动化检测滑台、精密点胶设备、小型物料移栽机构等需要搭建直线运动路径的轻量化工业设备与实验工装场景中，承担着承托光轴、保障光轴直线度、抵消运动部件侧向载荷、避免光轴运行中出现挠曲变形的关键作用，是小型线性传动模组搭建过程中不可或缺的基础固定零件。

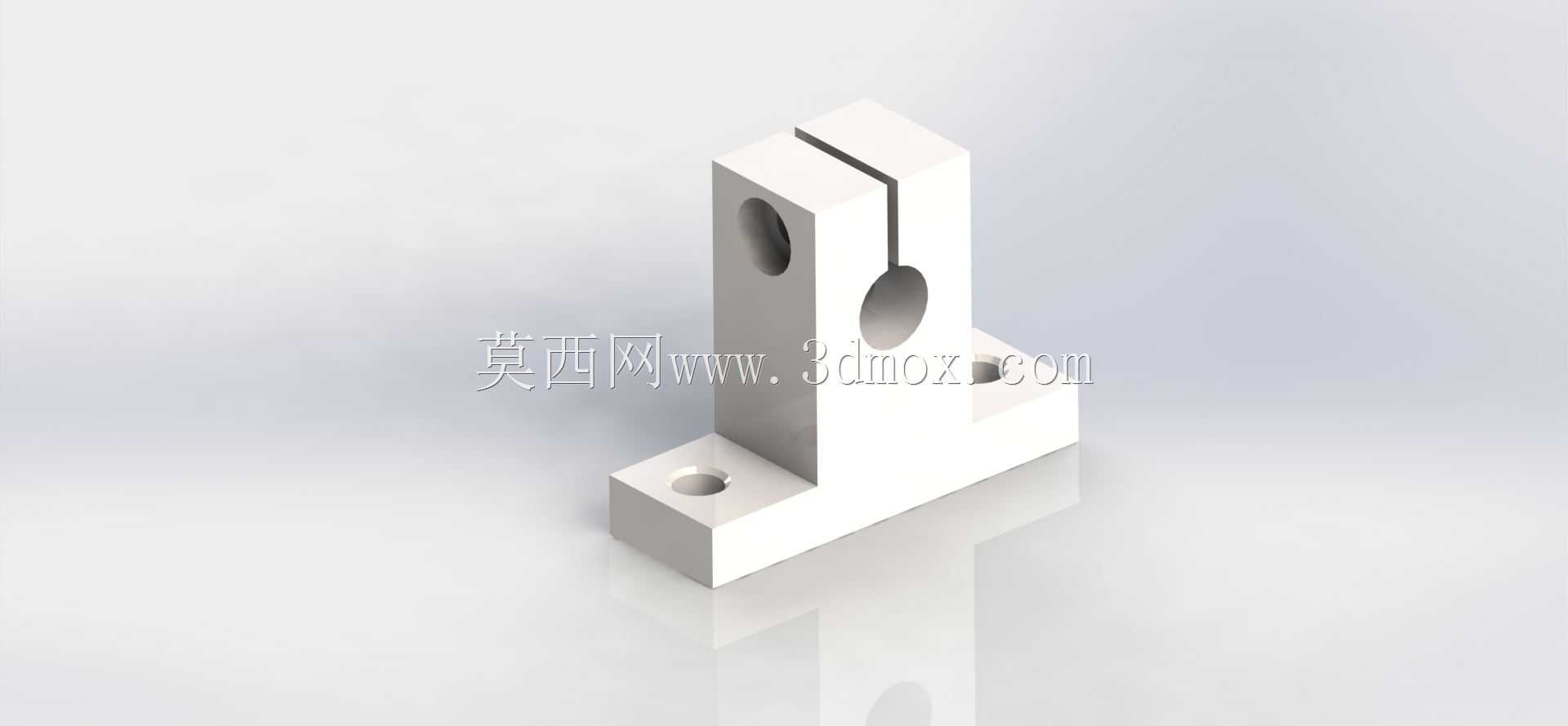

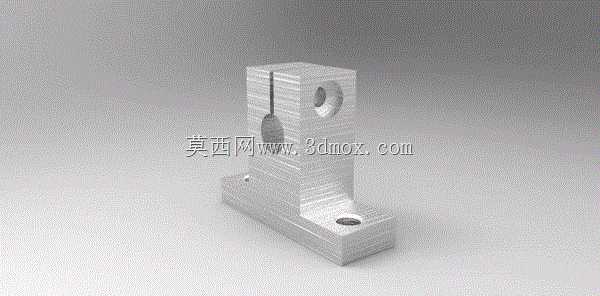

从功能特性来看，该轴架采用垂直一体式L型结构设计，底座与轴夹持部为一体化加工成型，不存在拼接装配带来的累积误差，整体刚性表现优异，能够稳定承受运动滑台往复移动过程中产生的径向与轴向载荷，避免光轴在高速往复运动中出现晃动、偏移问题，有效提升整套线性运动机构的运行平稳性与重复定位精度。轴架上部开设贯通的8mm轴孔，孔侧设计有纵向开槽锁紧结构，通过锁紧螺栓施加的夹紧力即可将穿入的光轴牢牢固定，既可以根据安装需求灵活调整光轴的轴向伸出长度，也能在设备维护时快速拆卸更换光轴，无需对整套传动结构进行大范围拆解，大幅降低装配与后期维护的操作难度。

在设计思路上，这款轴架充分兼顾了小型传动设备的安装空间限制与刚性需求，整体采用紧凑化布局，底座部分设计有两个沉头安装孔，可通过内六角螺栓直接将轴架固定在设备安装基板、铝型材框架或工作台面上，沉头结构能够让螺栓头部完全没入底座平面，不会出现凸起干涉运动部件运行的问题。轴架的夹持部与底座之间做了加厚过渡处理，避免锁紧光轴时应力集中导致结构开裂，同时在不影响整体刚性的前提下对非受力区域做了适当的减重优化，既控制了零件自身重量，也减少了加工过程中的材料损耗。

从安装边界来看，该轴架适配直径8mm的标准线性光轴，底座安装孔的孔距经过标准化设计，能够匹配市面上主流的20系列、30系列铝型材的安装槽位，也可直接固定在平整的金属或非金属安装板上，安装时仅需保证底座与安装面完全贴合，锁紧底座固定螺栓后再穿入光轴调整至所需位置，最后锁紧夹持部的锁紧螺栓即可完成安装，无需复杂的调校工序，能够大幅缩短线性传动机构的装配周期。轴架的整体高度经过精准核算，既能够保证光轴安装后与安装面之间留有足够的滑台运行空间，避免滑台移动时与安装面发生剐蹭，也不会因高度过高导致光轴支撑点悬空距离过大，影响整体支撑稳定性。
