剪式螺旋升降支撑结构设计方案

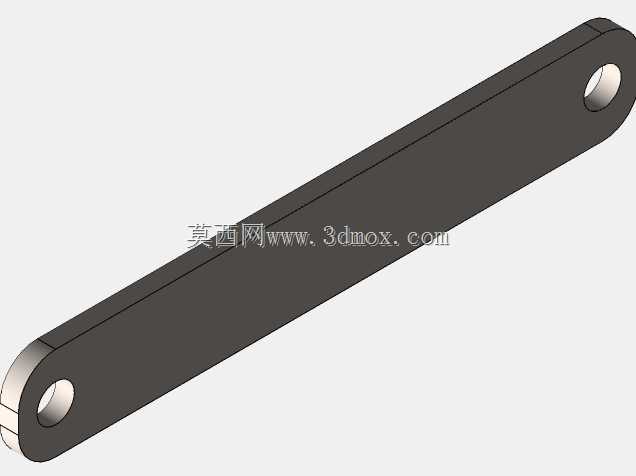

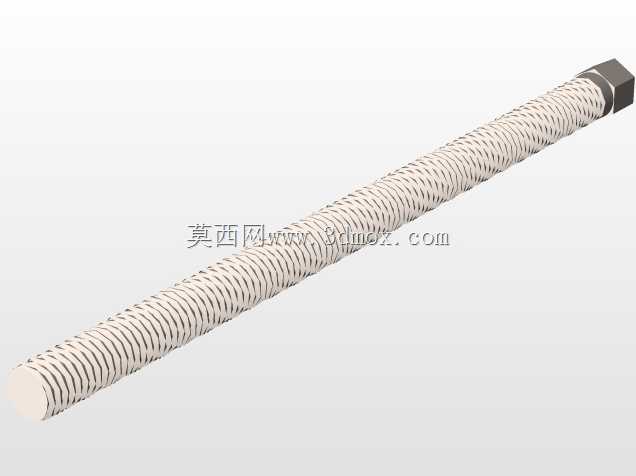

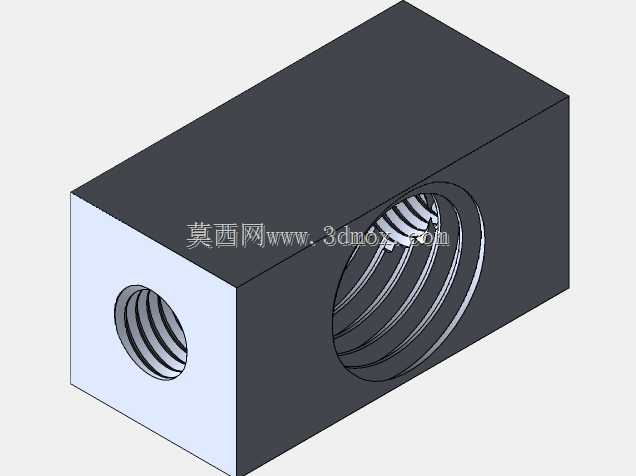

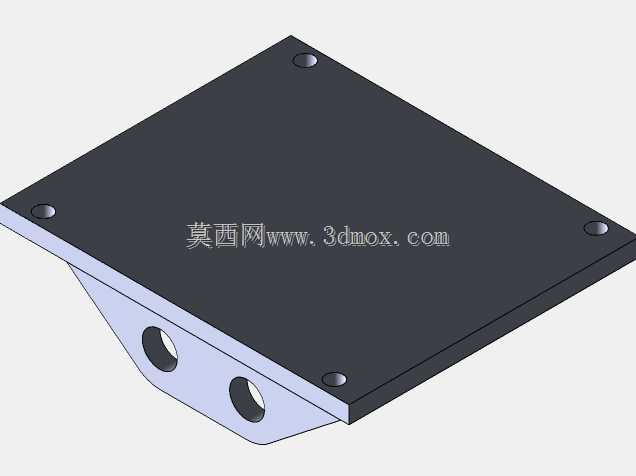

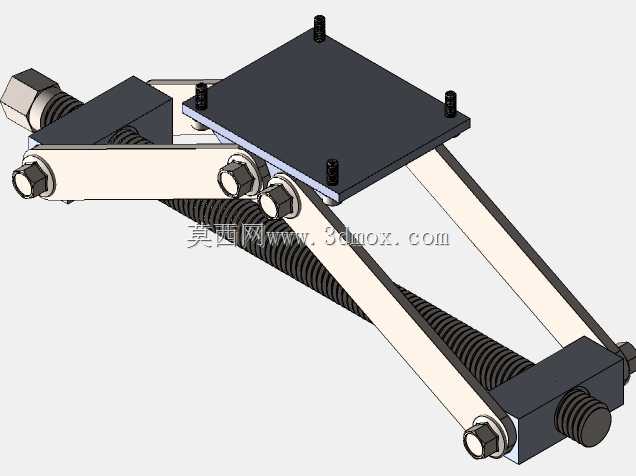

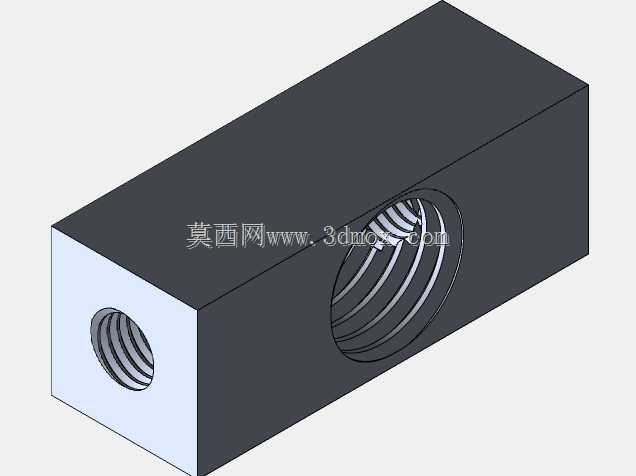

这款剪式升降支撑结构，是面向小型起重顶升场景开发的机械式支撑装置，核心应用场景覆盖家用车辆应急换胎支撑、小型设备安装调平、轻型工位作业高度调整等领域，尤其适配无外接动力源的户外、狭小空间作业需求，无需液压介质、外接电源即可完成手动操作，规避了液压装置易漏油、低温环境失效、长期支撑泄压的常见问题。从实际用途来看，该结构依靠刚性机械咬合实现载荷承载，可稳定承托上方固定的各类物件，通过操作端的转动动作即可平稳调整支撑高度，既可以满足车辆维修时的临时承重需求，也可作为小型生产线的可调支撑脚使用，适配不同作业面的高度差调整需求。在功能特性上，该结构采用对称剪臂布局，双侧剪臂通过铰接销轴连接形成平行四边形联动结构，升降过程中上方承载平台始终保持水平状态，不会出现偏载倾斜的问题；传动部分采用梯形丝杠传动结构，具备可靠的自锁特性，当调整到目标高度后，无需额外锁止结构即可保持位置固定，不会因持续载荷出现自动回落的问题，承载安全性远高于普通摩擦锁止的升降结构；操作端采用外六角接头设计，既可以配套专用摇手操作，也可以使用常规扳手进行转动调节，适配不同场景下的操作工具条件，降低了使用门槛。设计思路上，整体结构优先考虑紧凑性与承载冗余，剪臂采用高强度板材冲压成型，在保证结构刚性的前提下尽可能降低自身重量，铰接位置采用带防松结构的螺栓销轴连接，配合耐磨衬套减少长期转动带来的磨损间隙，延长结构使用寿命；丝杠采用大导程梯形螺纹设计，兼顾升降效率与自锁性能，转动操作时的阻力均匀，不会出现卡滞、顿挫的问题，两端的丝杠支撑座采用加厚结构，可承受顶升过程中产生的轴向推力，避免受力变形。从外形尺寸与安装边界来看，该结构收拢状态下整体高度较低，可放入车辆底盘、设备底部等低矮间隙内完成初始放置，完全展开后可达到常规小型剪式支撑的顶升高度，满足多数轻型顶升场景的行程需求；上方承载平台预留了四个固定螺栓孔位，可通过螺栓将需要承托的物件与平台刚性连接，避免顶升过程中物件滑移，底部支撑端采用平整端面设计，接触地面或支撑面时压强均匀，不会出现局部下陷的问题，无需额外加装辅助支撑垫即可在硬质平整地面稳定使用；整体结构的横向宽度在升降过程中随高度变化小幅调整，作业时仅需预留对应尺寸的操作空间即可完成布置，不会占用过多作业区域。
