带CFD流场分析的直角弯头接头结构

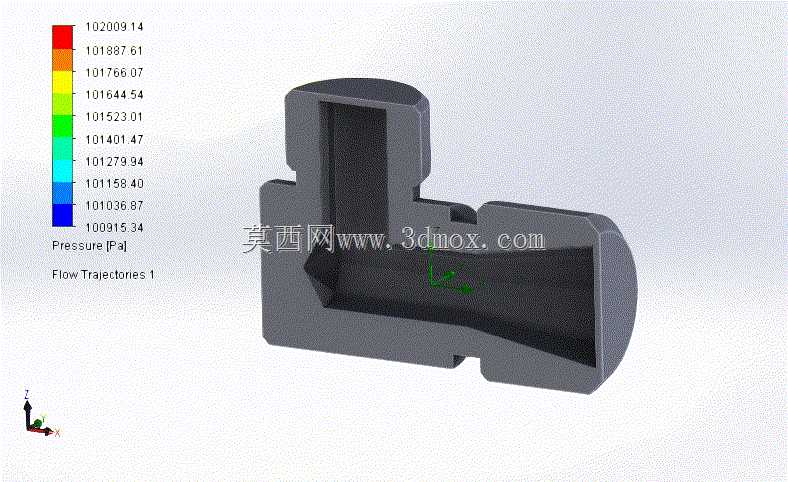

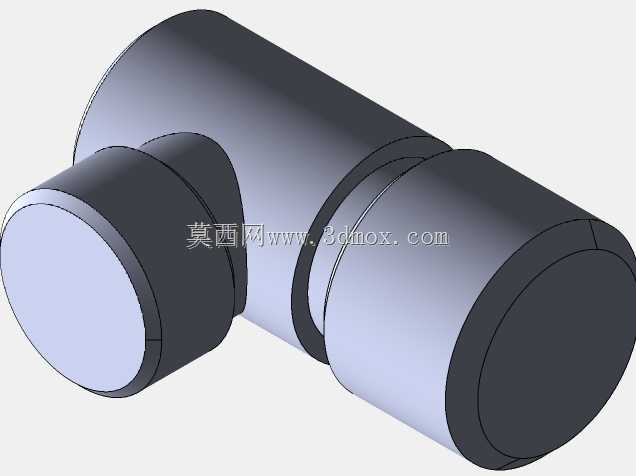

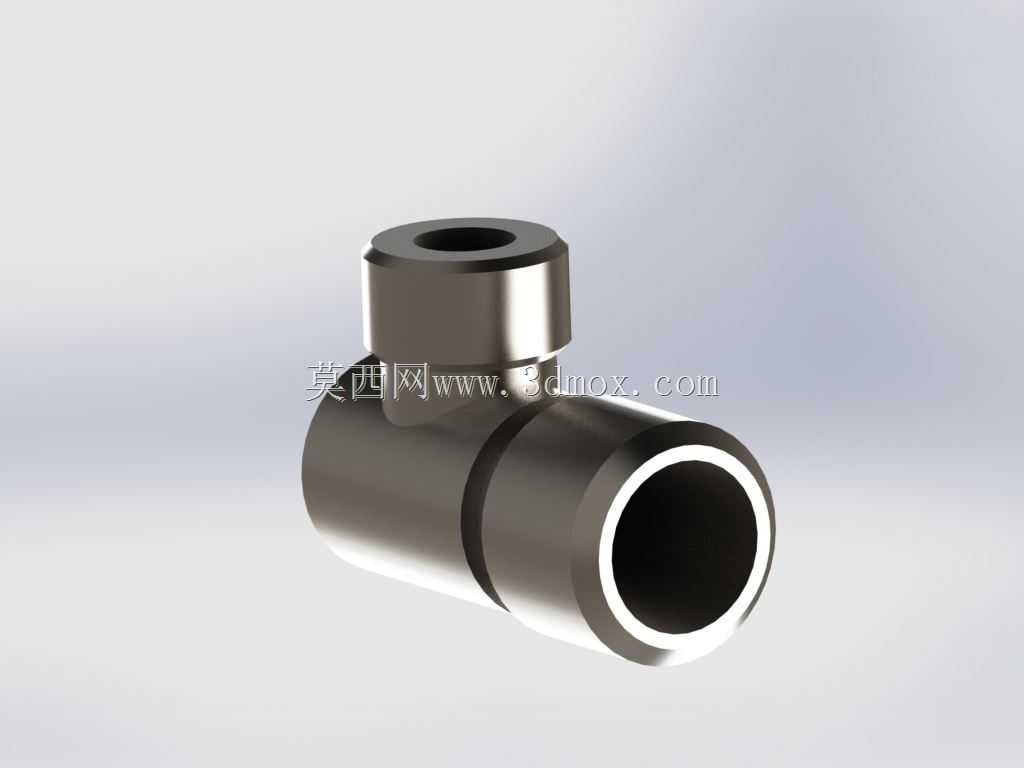

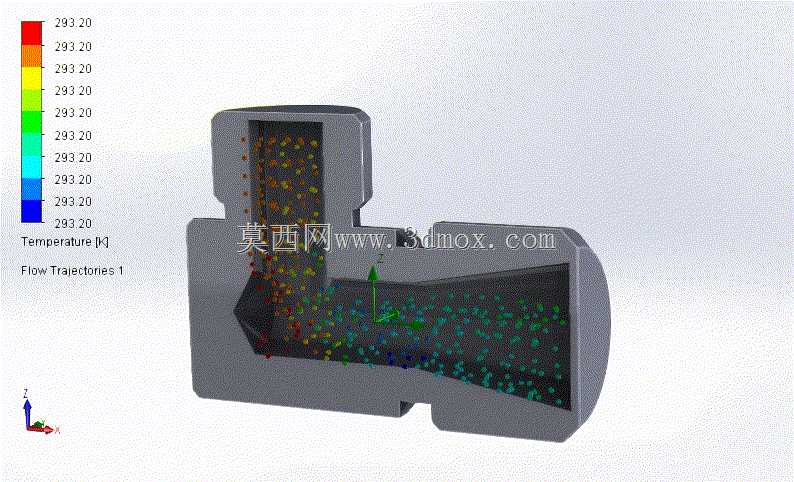

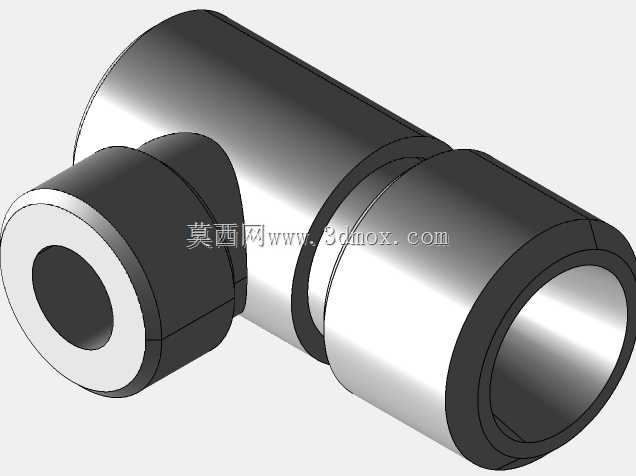

这款直角弯头接头主要应用于工业流体输送管路系统中，承担管路转向衔接的核心作用，常见于液压动力回路、化工介质输送管线、暖通供水系统以及小型实验流体回路等场景，能够在有限的安装空间内完成管路90度转向的连接需求，避免管路强行弯折造成的通径缩径、应力集中等问题。该接头在设计阶段同步完成了计算流体动力学仿真分析，通过流场轨迹模拟与压力云图标定，直观呈现了介质流经弯头区域的流动状态，能够清晰观测到弯头内侧的低压涡流区、外侧的高压冲击区的分布规律，为优化流道轮廓、降低局部流阻、减少介质对管壁的冲蚀磨损提供了直接的数据支撑。从结构设计来看，接头采用等通径流道设计，两端预留标准管路对接接口，接口处设置定位止口与密封安装位，能够适配常规硬管插接、法兰对接或者软管卡箍连接的安装需求，整体外形采用L型直角布局，外轮廓做了圆弧过渡处理，既能够降低接头自身的结构应力集中系数，也能减少安装过程中与周边管路、结构件的干涉风险。流道内壁在转向位置做了顺滑的导流曲面设计，而非生硬的直角转折，能够有效引导介质平滑转向，减少转向过程中的湍流产生，降低管路系统的压力损失，同时也能减少介质中固体颗粒对管壁转向位置的冲刷磨损，延长接头的实际使用寿命。在安装边界上，接头的轴向安装尺寸紧凑，两个接口的端面距离经过优化，能够适配狭小空间内的管路排布需求，外轮廓的安装基准面平整，既可以单独作为管路连接件使用，也可以集成集成到阀组、集成油路块等功能部件上作为流体转向通道使用。通过CFD仿真得到的压力分布数据，还能为接头的壁厚设计提供参考，针对高压冲击区域适当增加结构壁厚，针对低压涡流区域优化流道弧度，在保证结构强度满足管路额定工作压力要求的前提下，尽可能控制接头的整体重量与材料消耗，兼顾使用性能与制造成本的平衡。
