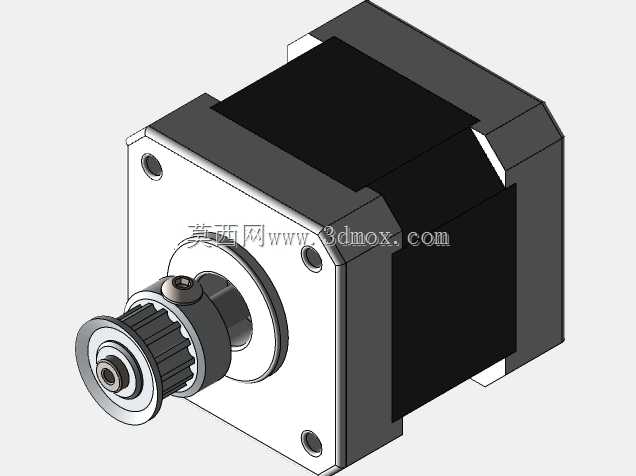

Nema17步进电机带同步轮装配结构设计

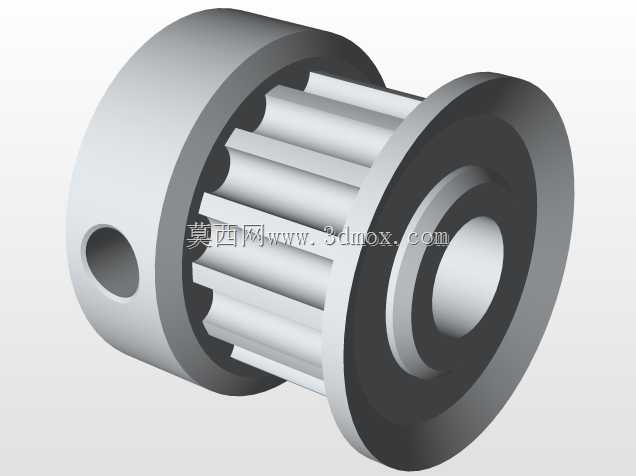

这款Nema17规格的步进电机带同步轮装配结构，广泛应用于桌面级3D打印机进给轴传动、小型自动化滑台位移驱动、桌面机械臂关节动力输出、小型雕刻机主轴进给、智能仓储分拣小车的轮组驱动等对安装空间、控制精度有明确要求的轻量化工业场景中，作为开环控制场景下的核心动力执行元件，它可以在配套驱动器的脉冲信号控制下，实现固定步距角的精准角位移输出，无需额外加装反馈编码器即可满足多数中低负载、中低速工况下的定位需求，搭配前端预装的同步带轮，能够直接和同步带配合实现动力的无滑差柔性传递，有效抵消传动过程中的小幅冲击振动，降低传动噪音同时提升传动效率。从设计思路来看，这款装配结构完全遵循Nema17标准电机的安装规范，电机本体采用方形端盖设计，四个安装孔位呈标准矩形分布，端盖预留的安装孔位适配常规的M3安装螺丝，能够直接固定在对应规格的电机安装座、设备安装立板上，无需额外设计转接结构即可完成快速装配。前端输出轴采用标准直径的光轴配合D型切面设计，预装的同步轮通过顶丝锁紧结构与输出轴牢牢固定，同步轮的齿形适配常规的GT2等常用规格同步带，轮体两侧带有挡边结构，能够避免设备运行过程中同步带出现跑偏、脱齿的问题。从安装边界来看，电机本体的方形外廓尺寸严格遵循Nema17系列的通用标准，机身长度适配常规42机身步进电机的安装空间，输出轴伸出端的同步轮外径、轴向安装位置都经过合理规划，既保证同步带传动的啮合包角满足传动扭矩要求，又不会超出电机安装端面的径向边界，避免和周边的安装结构、走线槽、其他传动部件产生运动干涉。电机尾部的出线位置也做了适配性的结构预留，方便用户根据实际设备走线方向调整线束固定方式，不会因为线束弯折影响设备的整体装配布局。在功能特性上，这款装配结构完整还原了步进电机的定子、转子、端盖、轴承、输出轴以及前端同步轮、锁紧顶丝的全部配合关系，各零部件之间的装配间隙、配合公差都按照实际量产的工业产品要求进行设计，既可以作为小型自动化设备开发过程中的选型参考模型，用来在整体设备布局阶段校验电机安装空间、传动路径是否合理，也可以作为机械原理教学过程中，展示步进电机装配结构、同步带传动配合方式的直观演示样例，帮助设计人员快速完成相关设备的动力传动部分布局校验，减少实际打样过程中出现的安装干涉、传动匹配错误等问题，缩短小型自动化设备的开发迭代周期。
