RS-775型12V高转速直流电机结构设计

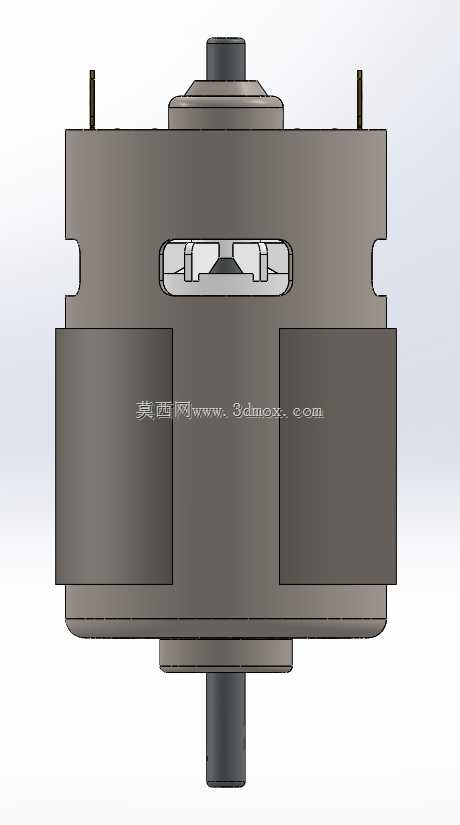

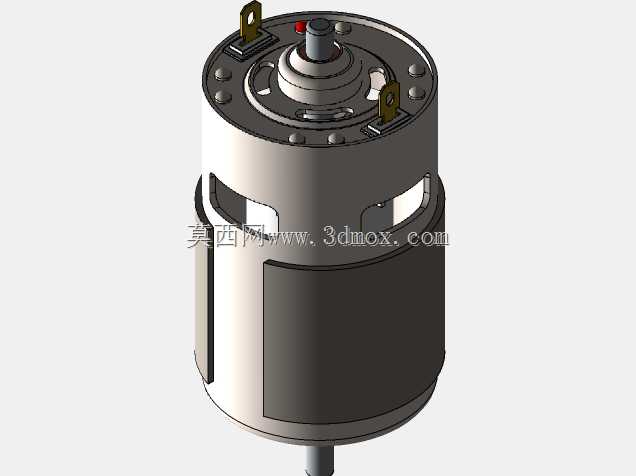

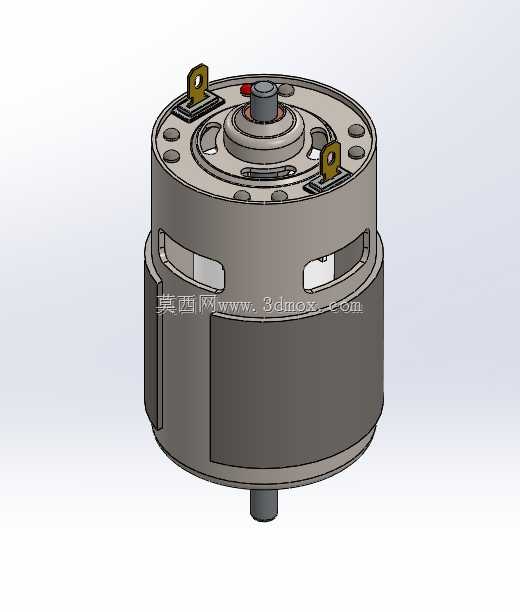

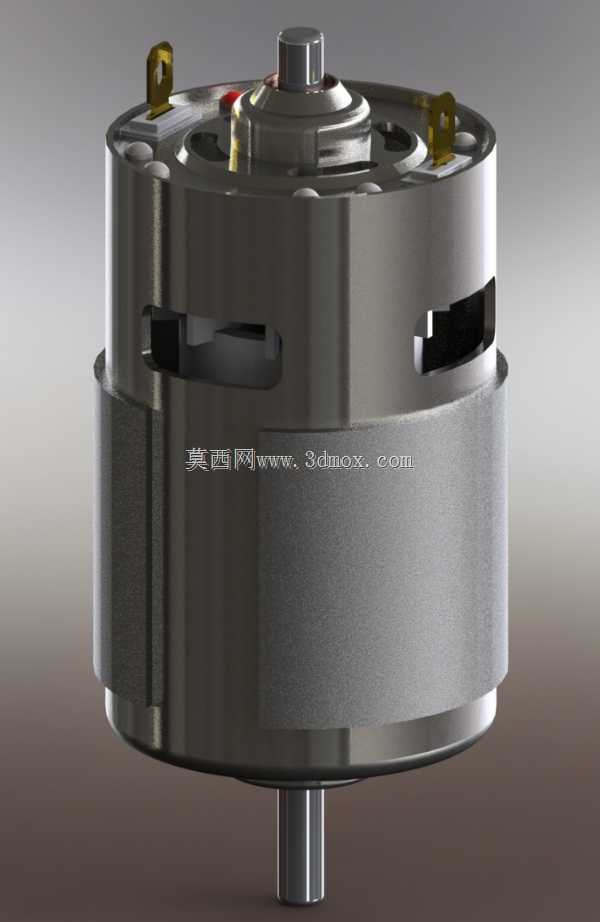

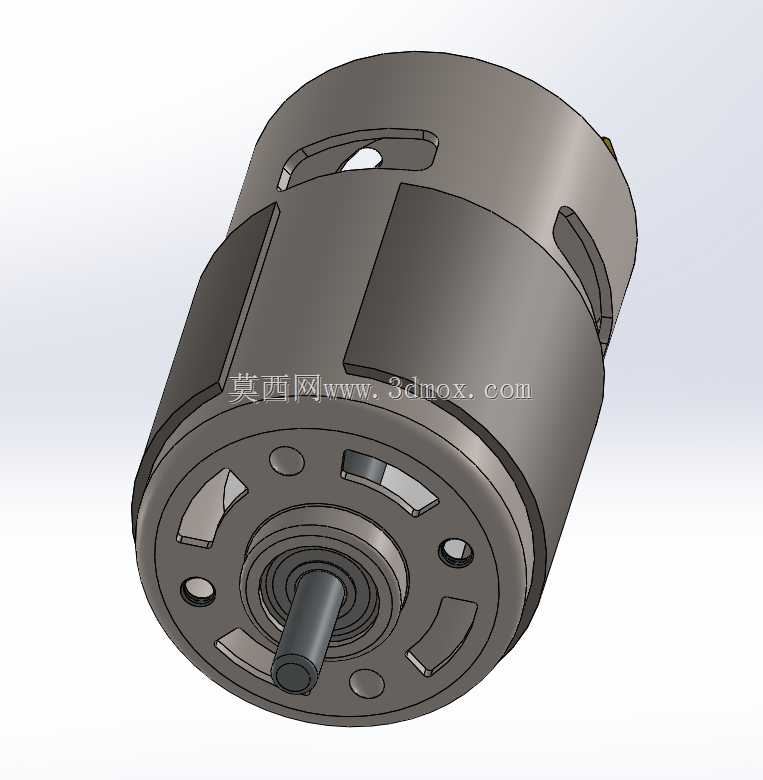

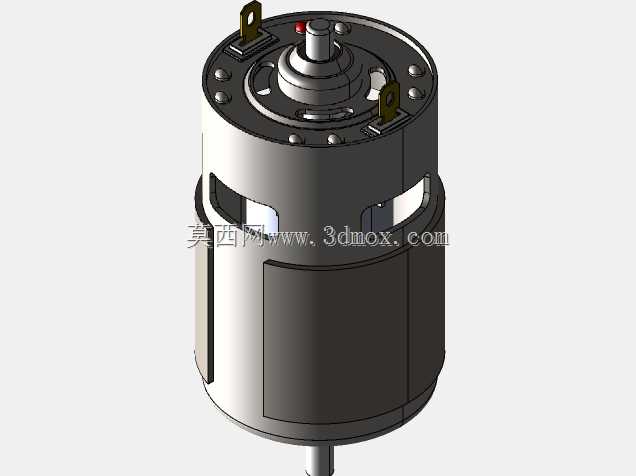

这款RS-775规格的直流有刷电机，是面向中小功率电动工具、小型家用传动设备、模型动力系统开发的核心动力部件，在民用电动螺丝刀、小型手持打磨设备、儿童电动代步车、高转速航模车模、小型水泵驱动等场景中有着极为广泛的应用，能够在12V额定供电下稳定输出12000rpm的空载转速，兼顾高转速输出与适中的扭矩表现，适配多数需要紧凑动力源的民用机电场景。从实际用途来看，该电机作为动力输出核心，能够将直流电能转化为旋转机械能，通过前端伸出的标准直径输出轴连接各类传动结构，既可以直接连接打磨盘、风叶等负载实现直接驱动，也可以搭配减速齿轮组降低转速提升扭矩，适配大负载的低速传动需求，覆盖从高速轻载到中速中载的多类民用机电产品需求。在功能特性设计上，这款电机采用了经典的有刷直流电机结构，后端盖设置两个对称的接线端子，方便用户快速接线完成供电连接，金属机壳的设计既能够为内部定子、转子结构提供足够的结构防护，避免日常使用中的磕碰损伤内部绕组与换向结构，同时金属材质的外壳具备优秀的导热能力，能够将电机高转速运行时绕组产生的热量快速散发到外界环境中，降低长时间高负载运行下的电机温升，延长电机的连续工作时长与整体使用寿命。机壳侧面开设的对称通风槽，能够配合转子转动时带动的内部气流形成空气对流，进一步带走内部碳刷、换向器与绕组工作产生的热量，避免热量堆积导致的绕组绝缘老化、碳刷过快磨损等问题。在设计思路上，这款电机采用了行业通用的775系列电机安装尺寸规范，整体为圆柱形金属壳体结构，输出轴从前端盖中心位置同轴伸出，后端盖的接线端子采用凸起式焊片设计，既可以通过焊接方式连接供电导线，也可以搭配对应的接插件实现快速插拔连接，降低生产装配时的接线难度。电机的前后端盖均采用高精度冲压成型工艺制作，与中部机壳采用卡扣配合压装固定，保证整体结构的同轴度，减少转子高速转动时的径向跳动，降低运行过程中的振动与噪音，提升输出的稳定性。从外形尺寸与安装边界来看，这款电机的外径符合775系列电机的通用尺寸标准，机身长度适配多数小型电动工具的手柄内部安装空间，输出轴的直径、伸出长度均采用行业通用规格，用户无需额外修改安装结构即可直接替换同规格的其他775电机，具备极强的通用性；电机的安装固定可以通过包裹式的固定卡箍抱紧圆柱形机壳完成，也可以利用前后端盖的预留安装孔位进行螺丝固定，适配不同设备的安装结构设计，能够在极小的空间内完成动力单元的布置，帮助设备实现紧凑化的结构设计。
