汽车差速器螺旋锥齿轮传动结构设计

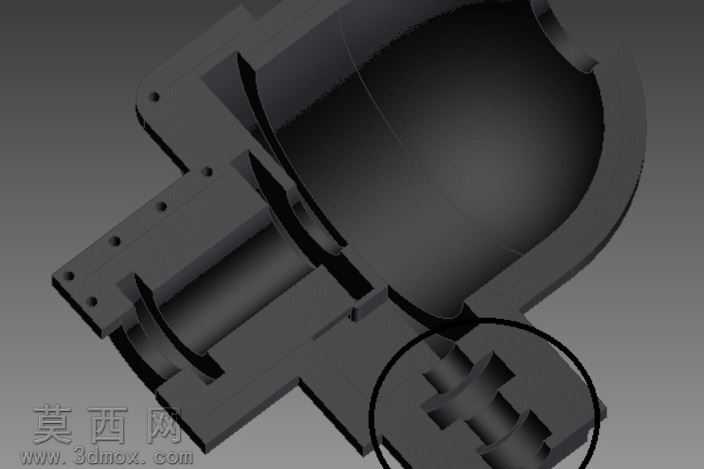

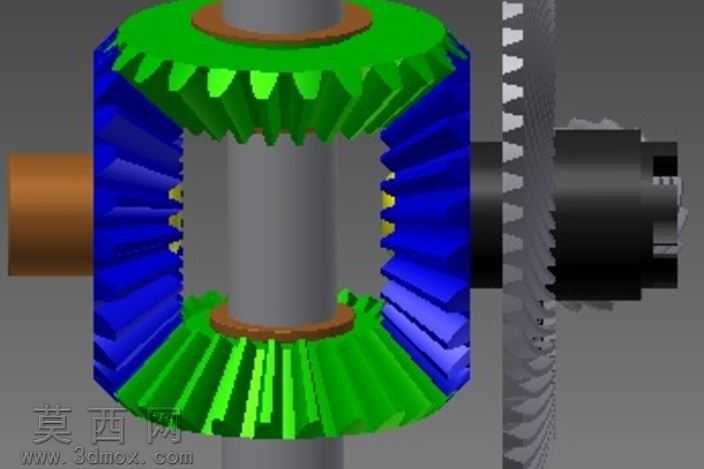

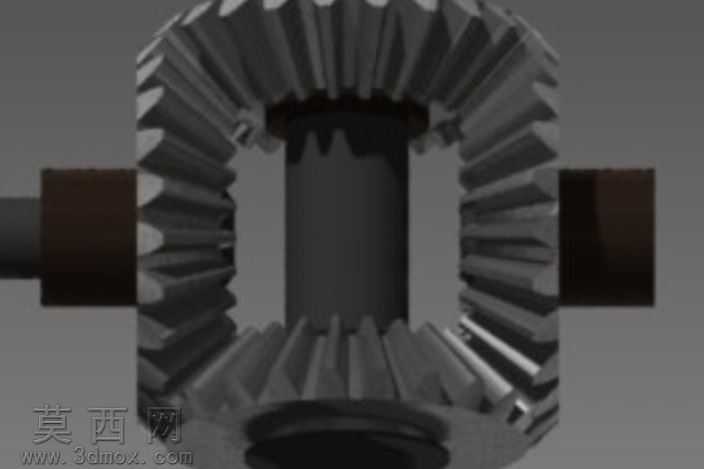

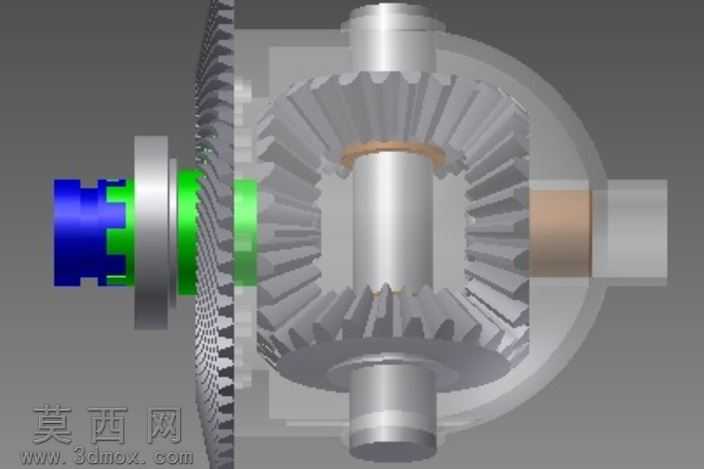

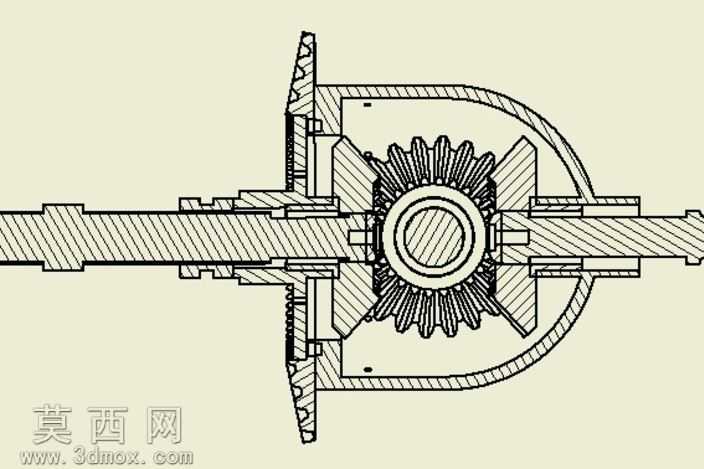

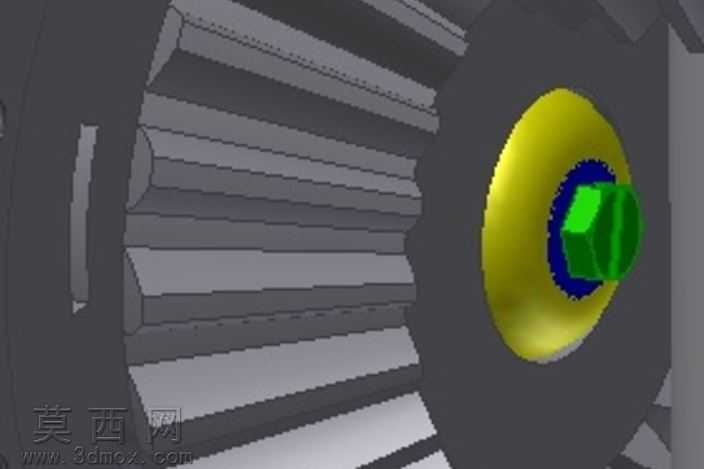

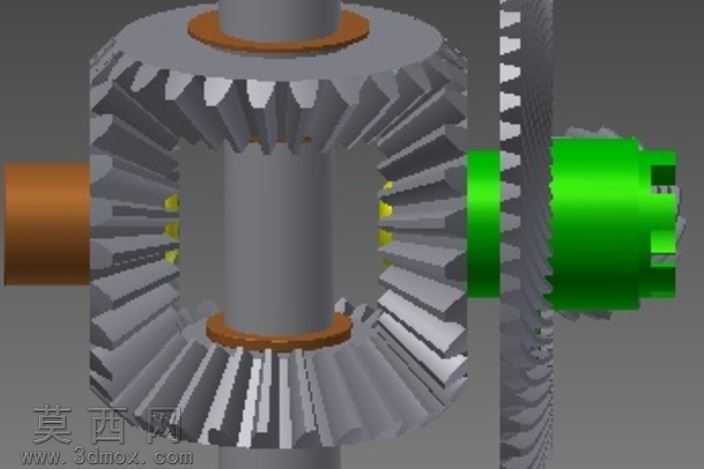

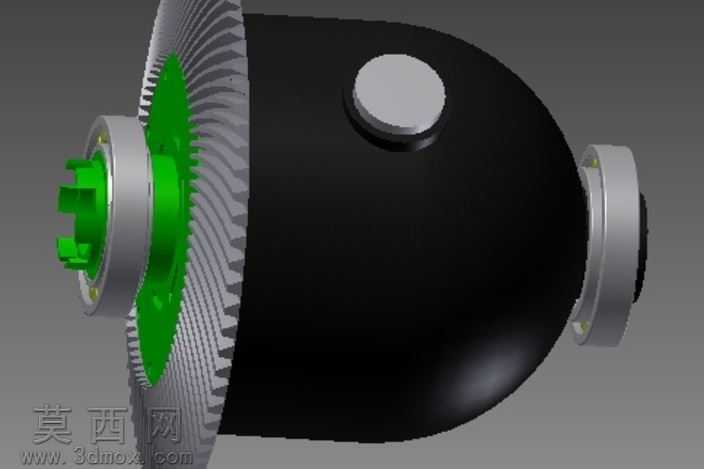

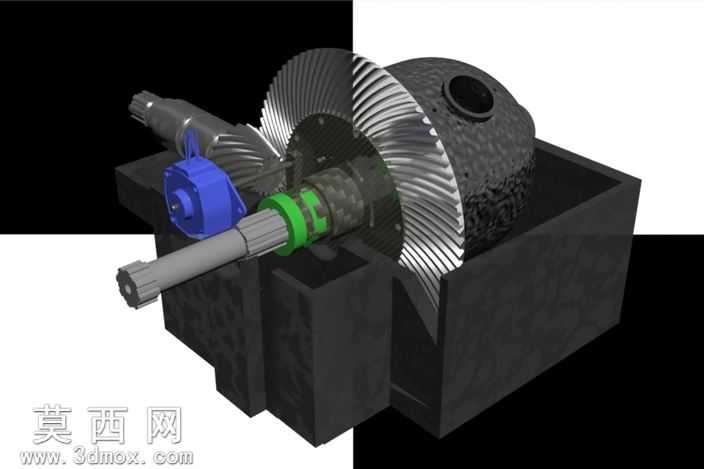

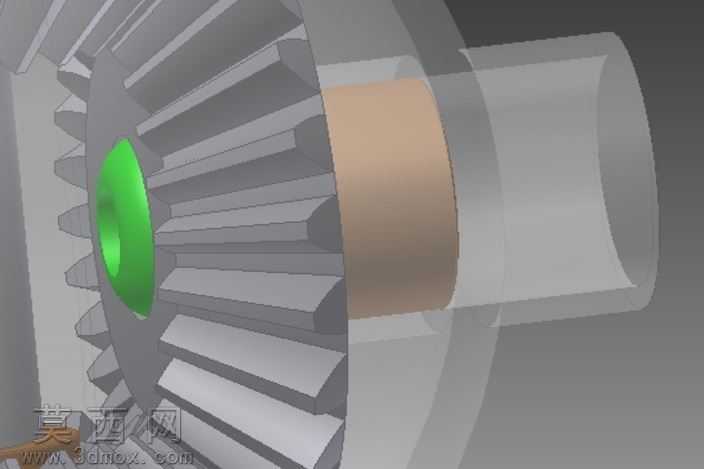

本作品为汽车差速器螺旋锥齿轮传动总成的三维设计成果，整体建模过程围绕差速器的核心传动功能展开，首先完成差速器壳体、左右半轴、行星齿轮轴、四个螺旋锥行星齿轮、两个螺旋锥半轴齿轮的基础轮廓建模，严格参照差速器的传动比参数匹配各齿轮的模数、齿数、螺旋角与压力角，保证齿轮啮合过程中传动平稳无卡滞。建模阶段对齿轮齿面进行精准的渐开线螺旋面构建，通过参数化约束控制齿形公差，确保行星齿轮与半轴齿轮的啮合间隙处于合理区间，同时对差速器壳体内腔进行适配性结构设计，预留齿轮运转的活动空间与润滑介质留存腔室。材质渲染环节针对不同部件匹配对应材质属性：齿轮部件赋予高强度合金结构钢材质，添加表面渗碳淬火后的哑光金属质感，还原传动齿轮的耐磨表面特性；半轴部件采用调质合金钢材质，表现出轴类零件的精加工金属光泽；差速器壳体采用铸钢材质，添加铸造表面的细微颗粒质感，区分壳体与内部传动件的材质差异；两端连接部位的花键结构做了精细化建模，还原花键齿的均匀排布特征，保证与外部传动部件的装配匹配度。结构设计上完整还原了差速器的动力传递逻辑：动力从主减速器从动齿轮输入差速器壳体，带动行星齿轮轴随壳体公转，行星齿轮根据左右车轮的行驶阻力差产生自转，实现左右半轴以不同转速输出扭矩，满足车辆转弯时两侧车轮的差速行驶需求。设计过程中借助参数化计算工具完成齿轮强度校核、传动比验算，确保各部件的结构强度满足传动载荷要求，当前模型为差速器核心传动结构原型，重点呈现内部齿轮啮合的传动逻辑与部件装配关系，清晰展示了差速器实现扭矩分配与差速传动的核心机械原理，各部件的装配约束完全参照实际装配工艺设置，可直观演示差速器的运转过程。
