TE5TR5型径向引线通孔保险丝座结构设计

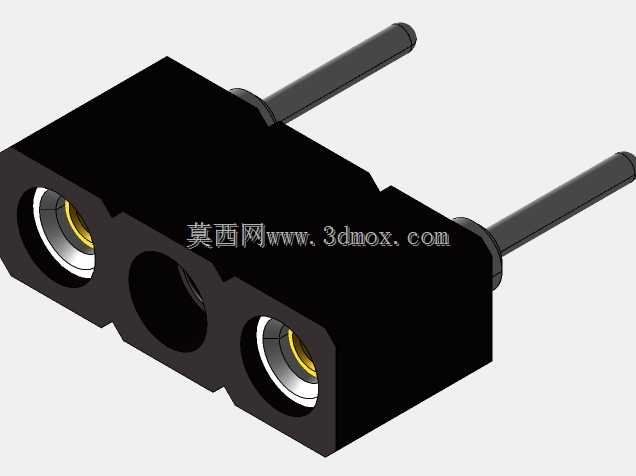

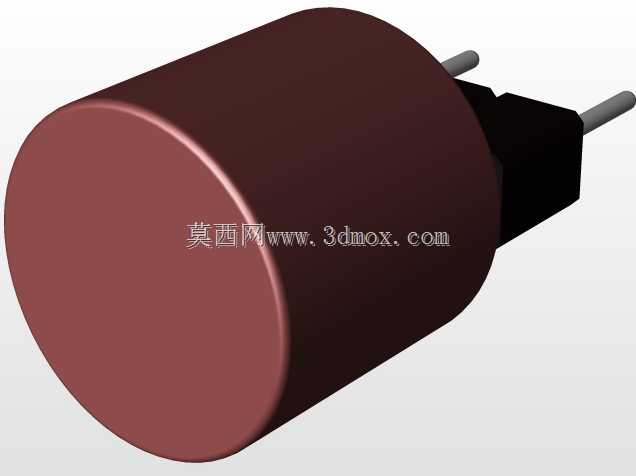

这款径向引线保险丝座是面向电路板级电路保护场景开发的配套安装配件，主要应用于消费类电子、小型工业控制板卡、电源适配器、车载低压电路等需要过流保护的电子设备内部，用来固定对应规格的圆柱形保险丝，实现过流故障时的电路自动切断，避免后端元器件因过流烧毁，同时为保险丝提供稳定的机械固定与绝缘防护，方便生产组装阶段的保险丝插装以及后期运维阶段的故障件更换。产品采用通孔型安装结构设计，适配562系列圆柱形保险丝，引脚间距设置为5.08mm，刚好匹配通用PCB板的标准孔距网格，能够直接在常规印刷电路板上完成插装焊接，不需要额外定制特殊孔位的电路板，大幅降低了板卡设计阶段的适配成本。产品主体分为绝缘基座与保险丝容纳腔两部分，绝缘基座采用耐高温绝缘工程塑料制作，具备优秀的电气绝缘性能与耐焊接高温特性，能够承受波峰焊、回流焊过程中的瞬时高温，不会出现基座变形、绝缘性能下降的问题；基座上设置的两个金属插脚采用镀锡铜材质，导电性能优异，焊接时上锡速度快、焊点牢固可靠，能够保证长期使用过程中接触电阻稳定，不会出现接触不良导致的电路压降过大、局部发热等问题。上方的圆柱形容纳腔采用卡扣式结构设计，既可以牢牢包裹住保险丝本体，避免设备运输、使用过程中受震动冲击导致保险丝松脱移位，又能在需要更换保险丝时轻松拆卸，不需要额外借助专用工具。设计过程中重点考虑了批量生产的组装便利性，整体结构无复杂异形曲面，零件数量少，组装工序简单，能够适配自动化插件设备的上料与插装要求，有效提升电子组装生产线的作业效率。外形尺寸方面，基座部分的长宽尺寸控制在极小范围内，不会占用过多PCB板的表面空间，适合高密度排布的紧凑型电路板使用；容纳腔的高度经过精准核算，既能够完全包裹对应长度的保险丝，又不会出现高度过高影响板卡上方其他元器件排布的问题，安装边界清晰，在PCB布局阶段可以精准预留安装位置，不会和周边的电容、电阻、接插件等元器件产生空间干涉。同时产品的绝缘外壳具备一定的阻燃性能，在保险丝因过流熔断产生瞬时高温时，不会出现外壳起火、熔融滴落的问题，能够满足电子设备的安规认证要求，为整机的电气安全提供可靠支撑。
