外啮合齿轮式液压动力元件结构展示

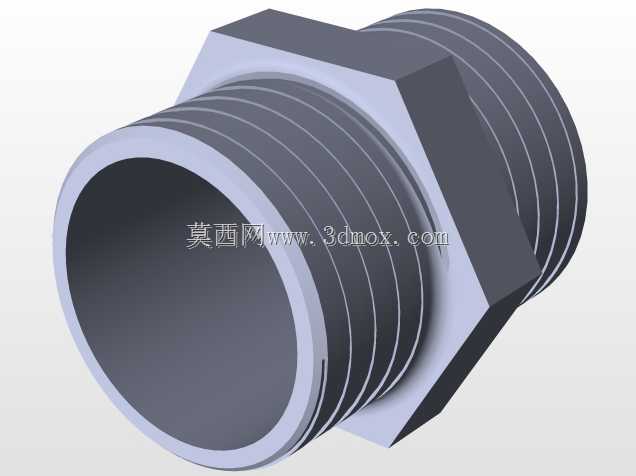

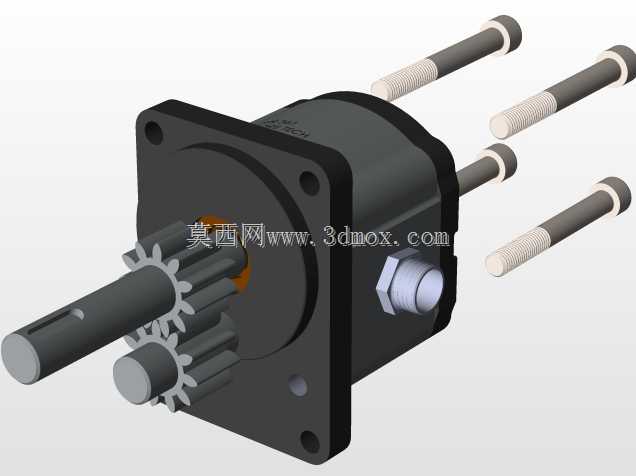

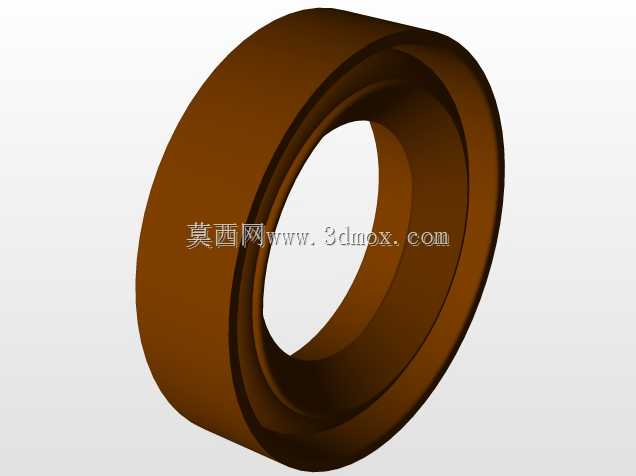

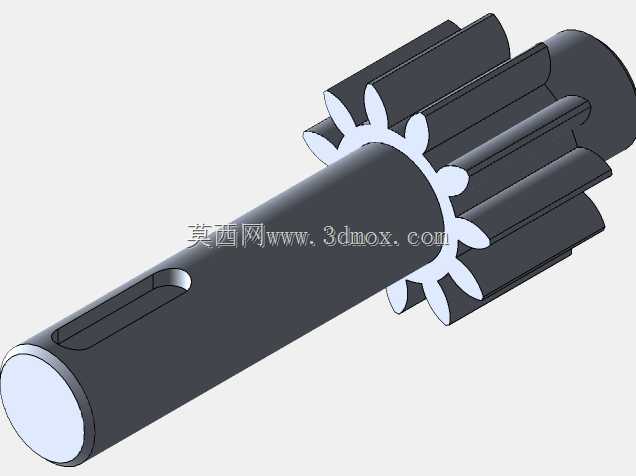

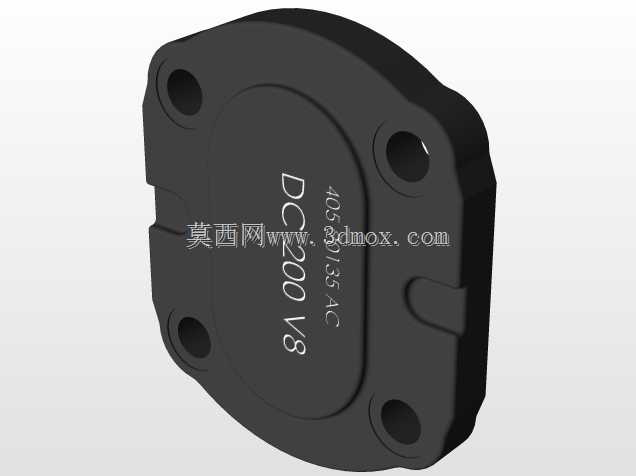

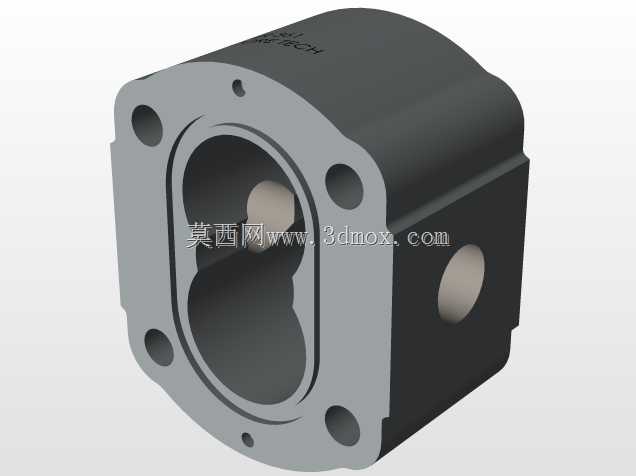

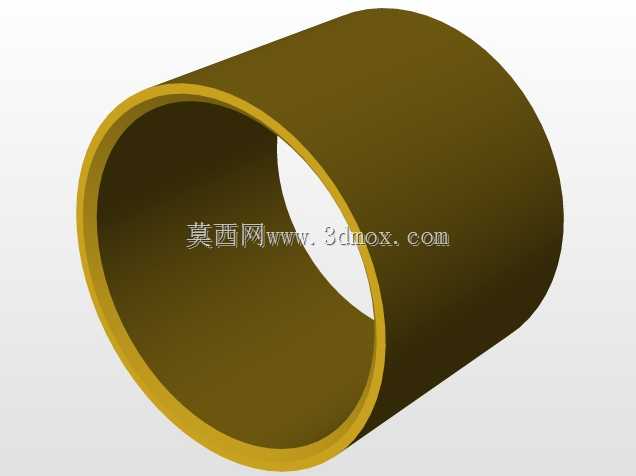

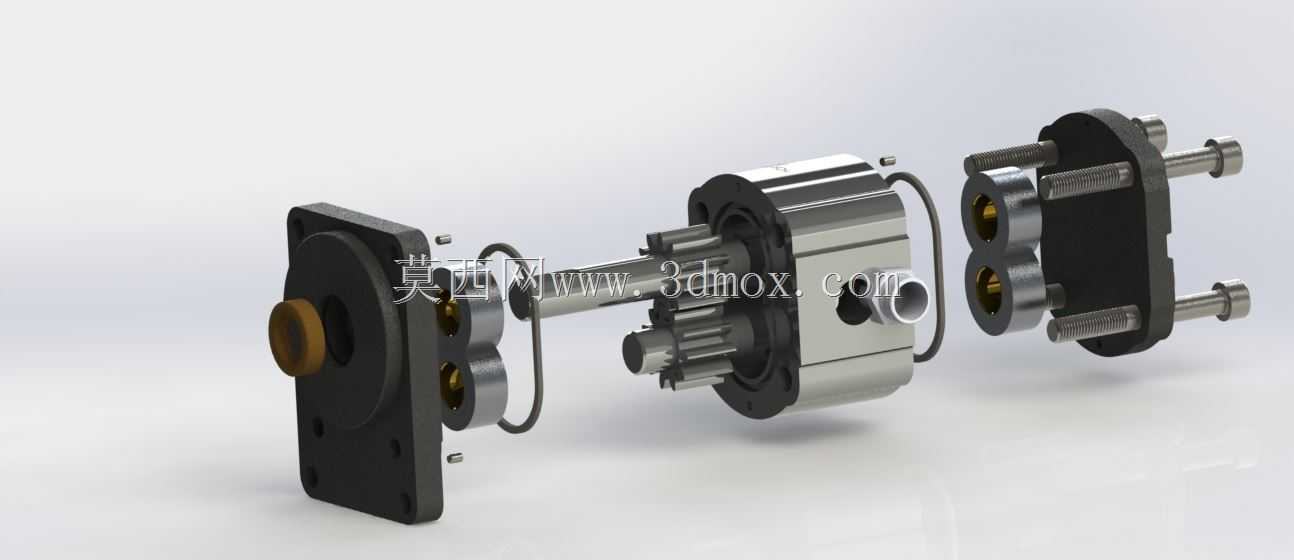

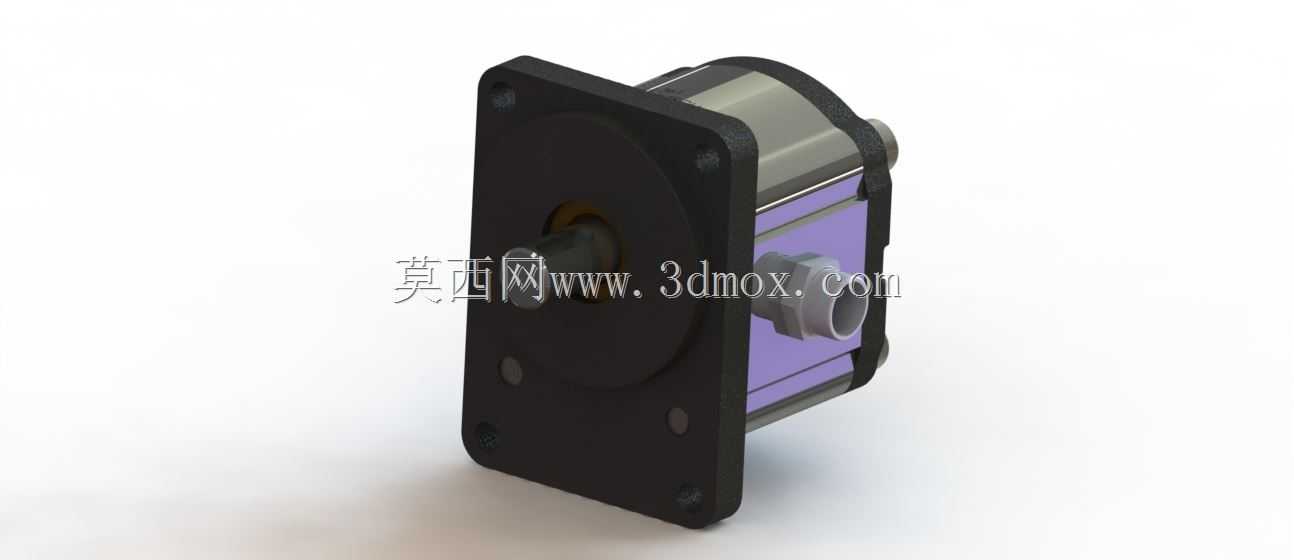

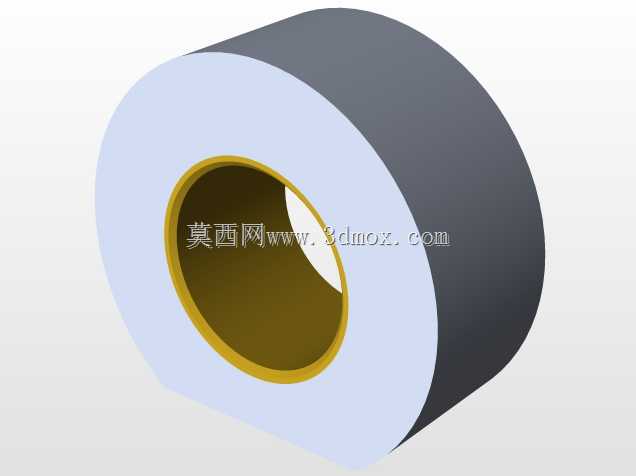

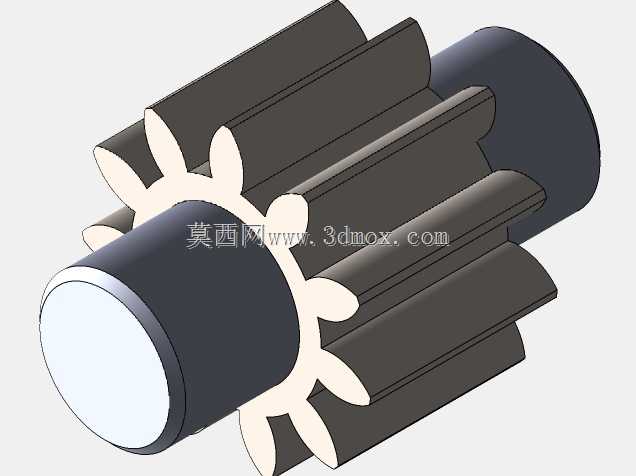

这款外啮合齿轮式液压动力元件，是液压传动系统中负责将原动机输入的机械能转换为液压能的核心供油部件，广泛应用于工程机械行走驱动、机床液压夹紧与进给、农业装备作业动作控制、注塑机锁模与射胶驱动、矿山设备重载执行机构供能等场景，能够为整个液压回路提供稳定压力的液压油输出，保障各类液压执行元件完成预设的直线往复、旋转等动作。该结构采用外啮合渐开线圆柱齿轮作为核心工作构件，泵体内部设置有同轴布置的主动齿轮与从动齿轮，齿轮两端通过侧板与端盖实现轴向密封，主动轴伸出端设置有密封结构防止液压油泄漏，进出油口分别布置在泵体的对应侧，利用齿轮啮合过程中轮齿脱开侧的容积增大形成真空完成吸油，轮齿啮合侧的容积减小将油压出，实现连续稳定的压力油供给。设计过程中充分考量了容积效率与工作可靠性的平衡，齿轮齿顶与泵体内壁的间隙、齿轮端面与侧板的间隙都经过严谨的参数匹配，既避免间隙过大造成内泄漏增加影响输出效率，也防止间隙过小导致运动部件出现卡滞磨损，同时在端盖与泵体的结合面设置密封结构，结合外部的密封圈设计，保障泵体在额定工作压力下不会出现外泄漏问题。安装边界方面，该元件采用法兰式安装结构，前端的安装法兰设置有标准化的安装孔位，能够与不同规格的安装支架、原动机输出端实现精准对接，主动轴的轴伸尺寸、键槽规格匹配通用的联轴器连接标准，进出油口的连接尺寸符合常规液压管路的连接规范，无需额外定制转接件即可完成与现有液压系统的集成装配。整体结构紧凑，零部件集成度高，拆解后可清晰看到内部齿轮、传动轴、密封件、端盖、连接螺栓等全部构件，各部件的装配关系清晰直观，能够直观展现齿轮泵的工作原理与装配逻辑，在满足额定工况下压力输出需求的同时，兼顾了装配维护的便捷性，日常检修时只需拆解端盖即可完成内部磨损件的检查与更换，无需将整个泵体从安装位完全拆除，有效降低了设备运维的时间成本与人工成本。
