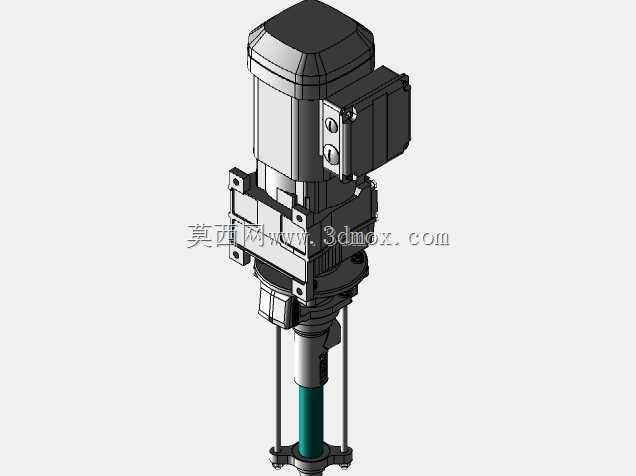

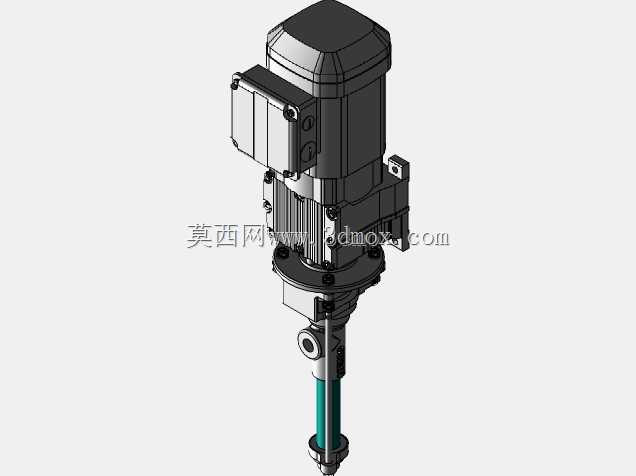

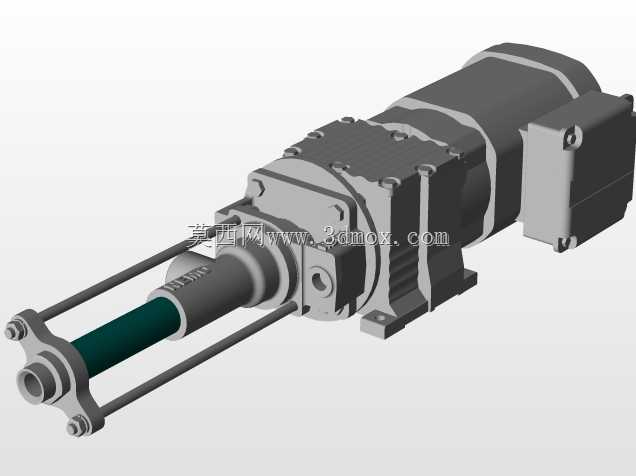

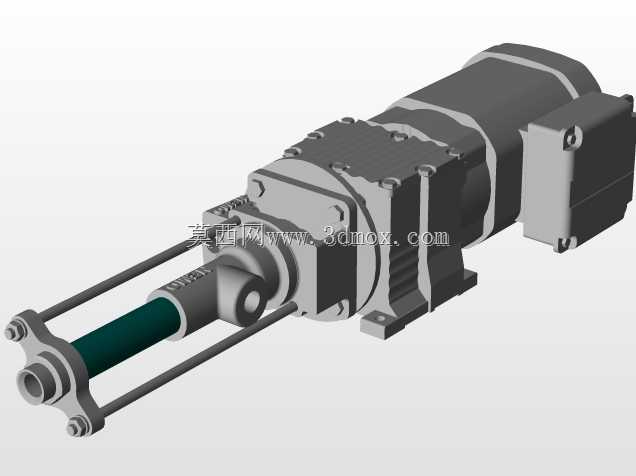

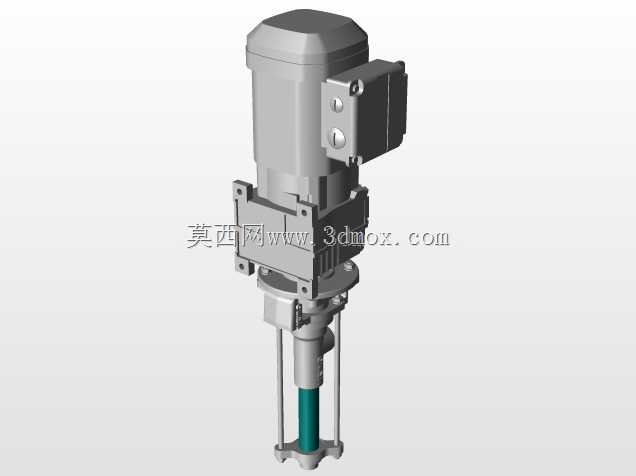

孟买尼莫耐驰立式搅拌研磨驱动装置

该立式驱动装置主要应用于精细化工、矿物加工、涂料油墨生产等行业的湿法研磨搅拌工序，作为搅拌研磨类设备的核心动力输出单元，承担着为研磨腔体内的搅拌转子提供稳定转速与适配扭矩的核心作用，可带动腔体内研磨介质与物料产生剧烈的碰撞、剪切、摩擦作用，实现物料颗粒的超细分散与研磨，适配中小产能的批次式或连续式研磨生产场景，也可配套用于立式搅拌反应、流体混合类工况，为作业端提供可靠的旋转动力输出。从功能特性来看，该装置上部集成了驱动动力单元与接线腔体，中部设置了多级传动衔接结构与安装固定法兰，下部延伸出长轴式输出端，可直接伸入研磨或搅拌腔体内部，动力单元与传动段之间设置了密封衔接结构，可避免腔体内的物料、水汽侵入传动与动力部位，保障设备长时间连续运行的稳定性；接线腔体采用侧置式布局，便于现场布线操作与后期线路维护，安装法兰采用标准方形多螺栓孔设计，可与不同规格的设备腔体端盖实现适配安装，降低现场改造与配套的适配难度。在设计思路上，该装置采用立式同轴布局结构，动力单元、传动结构、输出轴保持同一竖直轴线，大幅缩减了设备的横向安装占用空间，适配立式罐体、立式研磨腔的安装场景；上部动力单元采用带散热筋的壳体结构，可在连续运行过程中快速散出工作产生的热量，避免动力单元因过热出现性能衰减；中部传动段设置了多道安装定位止口，保障输出轴的同轴度，降低长轴输出时的径向跳动量，避免运行过程中出现轴体偏磨、密封件过早损坏的问题；下部输出轴采用分段式结构，靠近传动段的部位做了加粗强化处理，末端设置了与搅拌转子、研磨盘连接的定位结构，可传递足够的扭矩带动作业端负载运转。从安装边界来看，该装置上部动力单元的横向尺寸为常规工业电机的标准尺寸，中部安装法兰的螺栓孔位采用对称布局，适配公称直径匹配的立式腔体端盖安装，下部输出轴的长度根据配套腔体的深度做了适配设计，安装时仅需将法兰与腔体端盖通过螺栓紧固，完成接线后即可投入使用，安装过程无需额外定制复杂的转接支架，输出轴末端与作业部件的连接采用常规的键连接+紧固件锁紧结构，便于后期的部件更换与维护作业；整体结构的重心沿竖直轴线分布，安装后设备运行的振动量更小，可有效降低运行过程中的噪音，提升生产现场的作业舒适度。
