TowerProSG90微型舵机结构设计

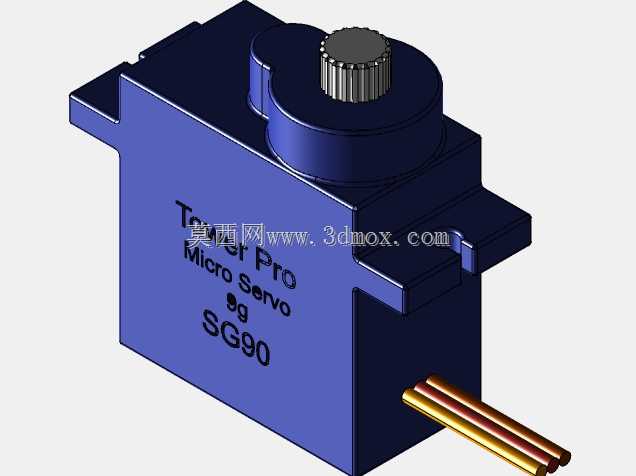

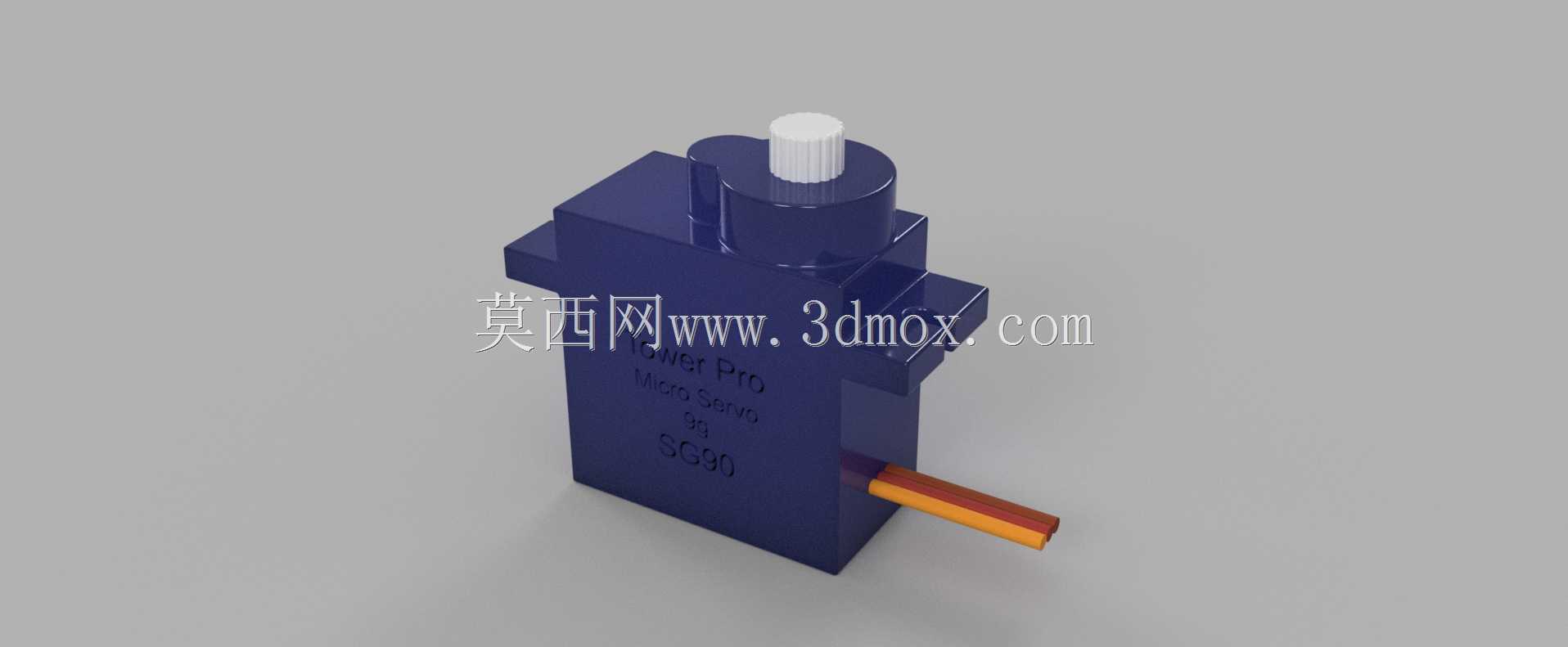

这款微型伺服执行部件是小型运动控制场景中应用极为广泛的核心执行元件，常见于桌面级小型机械臂关节驱动、教育类机器人动作执行、航模舵面操控、小型智能云台角度调整、仿生机器人肢体动作控制等场景，能够在有限的安装空间内提供精准的角度闭环控制输出，满足小负载工况下的角度定位需求。从实际用途来看，该部件可接收控制信号输出指定角度的偏转动作，带动配套的负载结构完成预设的动作轨迹，相较于同规格的其他驱动部件，它的控制逻辑简单、驱动门槛低，不需要复杂的驱动电路即可实现0-180度范围内的角度精准控制，非常适合入门级自动化项目、学生科创设计、小型智能硬件产品的原型验证使用。从功能特性来看，这款舵机采用直流驱动配合减速齿轮组的结构设计，将电机的高速旋转通过齿轮组减速后放大输出扭矩，同时内置位置反馈单元，能够实时比对输出轴的实际角度与目标角度的差值，动态调整驱动状态，保证角度定位的精度满足使用需求。本次的结构设计围绕舵机的外部装配边界展开，重点还原了产品的外部安装尺寸、输出轴位置、出线方向等核心装配要素，设计过程中优先保证安装配合面的尺寸精度，对壳体的拼接缝、输出轴的凸台结构、侧边安装耳的定位孔位置都做了精准的尺寸还原，能够直接用于整机装配的干涉检查、安装空间预留校核工作。在外形尺寸与安装边界的设计上，充分考虑了小型项目的紧凑安装需求，整体采用方正的壳体造型，主体壳体的长宽高尺寸适配常规的微型舵机安装槽位，顶部输出轴的凸台高度、轴径尺寸与通用舵机摇臂的安装尺寸完全匹配，侧边的安装固定耳预留了标准的螺丝过孔位置，用户在进行整机结构设计时，可以直接调用该模型完成安装位的设计，不需要额外测量实物尺寸，能够大幅缩短结构设计阶段的校核周期。需要说明的是，本次设计聚焦于外部装配结构的还原，对于内部齿轮组的细节做了适当简化，重点保障外部安装尺寸的准确性，完全能够满足结构装配、运动仿真、外观渲染等场景的使用需求，后续可根据实际使用需求补充配套的舵机摇臂、固定支架等附属结构模型，形成完整的舵机安装配套模型库，为不同场景的小型自动化项目设计提供便利。
