大功率集成封装COB光源结构设计

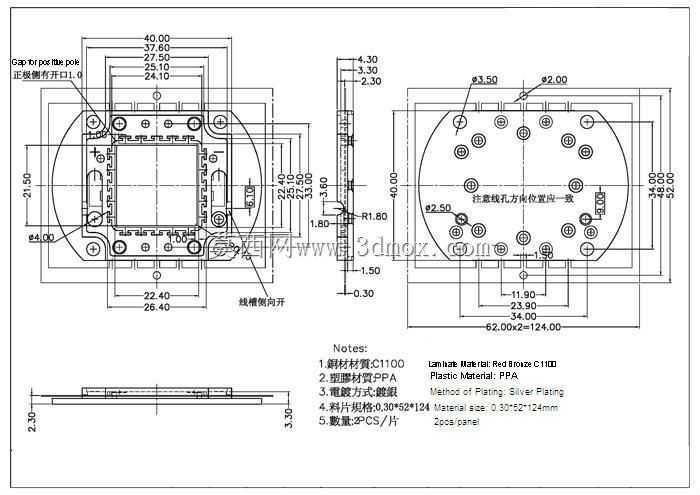

这款大功率COB LED是面向高亮度照明场景开发的核心发光组件，广泛适用于户外投光照明、工业厂房高顶照明、商用舞台追光、植物补光照明、大功率探照设备等对光通量、发光均匀度有严苛要求的领域，相较于传统分立式LED排布方案，COB集成封装结构能够在更小的发光面内实现更高的光输出密度，同时规避多灯珠排布带来的重影、光斑不均问题，大幅提升照明系统的出光品质。从实际使用功能来看，该器件可覆盖50-100W功率区间的照明需求，发光区域采用方形面阵布局，能够匹配绝大多数圆形、方形配光透镜的入射角度要求，减少光线在透镜内部的折返损耗，提升整灯的出光效率。在结构设计层面，这款光源充分考虑了大功率器件的散热需求，基底采用高导热材质承载发光晶元区域，外围金属支架设置多组对称定位安装孔，既可以通过锁付螺丝将光源紧密压合在散热器接触面，降低界面热阻，也能适配快速卡扣式的安装结构，满足不同整灯生产企业的装配工艺要求；支架边缘预留的引脚区域做了加宽处理，能够承载大电流通过时的载流要求，避免长期工作时引脚过热引发的焊盘脱落、接触不良等可靠性问题；发光区四周设计有阶梯式围坝结构，既可以精准控制封装荧光胶的成型范围，保证发光区域的色温一致性，也能在后续装配透镜时起到定位辅助作用，减少透镜偏移引发的配光偏差。在安装边界设计上，整体结构采用圆形外轮廓搭配对称延伸的固定支耳，安装孔位采用等距对称排布，能够兼容市面上主流的同功率等级COB光源安装尺寸，方便照明厂商在不改动原有整灯结构、散热器开模方案的前提下直接替换升级；发光面到支架安装面的高度差经过精准控制，能够保证不同批次透镜装配后的焦距一致性，避免整灯生产过程中反复调整透镜位置的工序，提升装配效率；支架上的定位缺口设计可以起到防呆作用，避免生产装配时出现正负极接反的问题，降低生产环节的不良率。整体结构在满足大功率散热、载流要求的前提下，尽可能压缩了器件的整体厚度，能够帮助整灯产品实现更紧凑的结构设计，适配更多狭小安装空间的照明应用需求。
