HSK32C刀架快换式高速电主轴结构

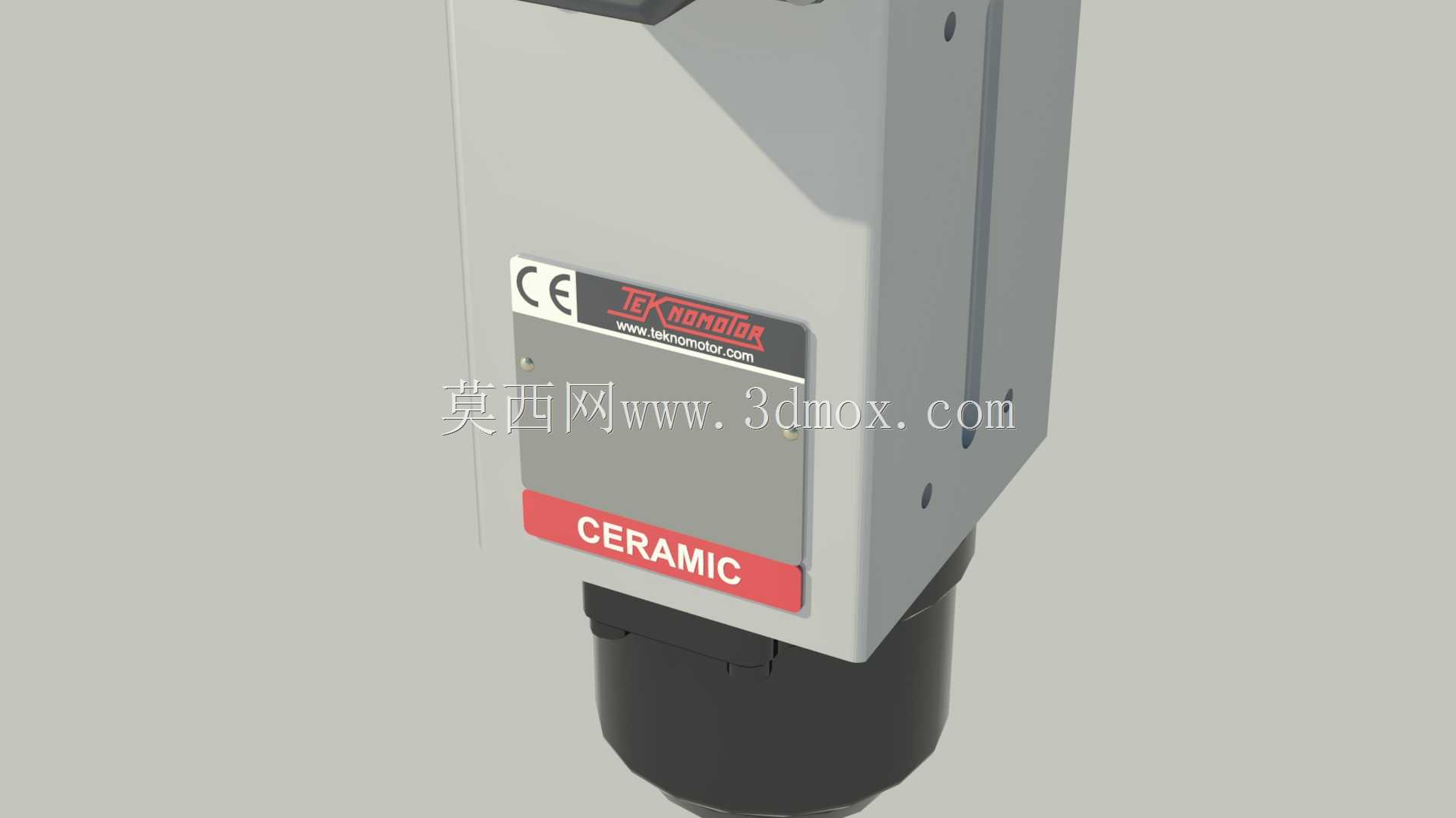

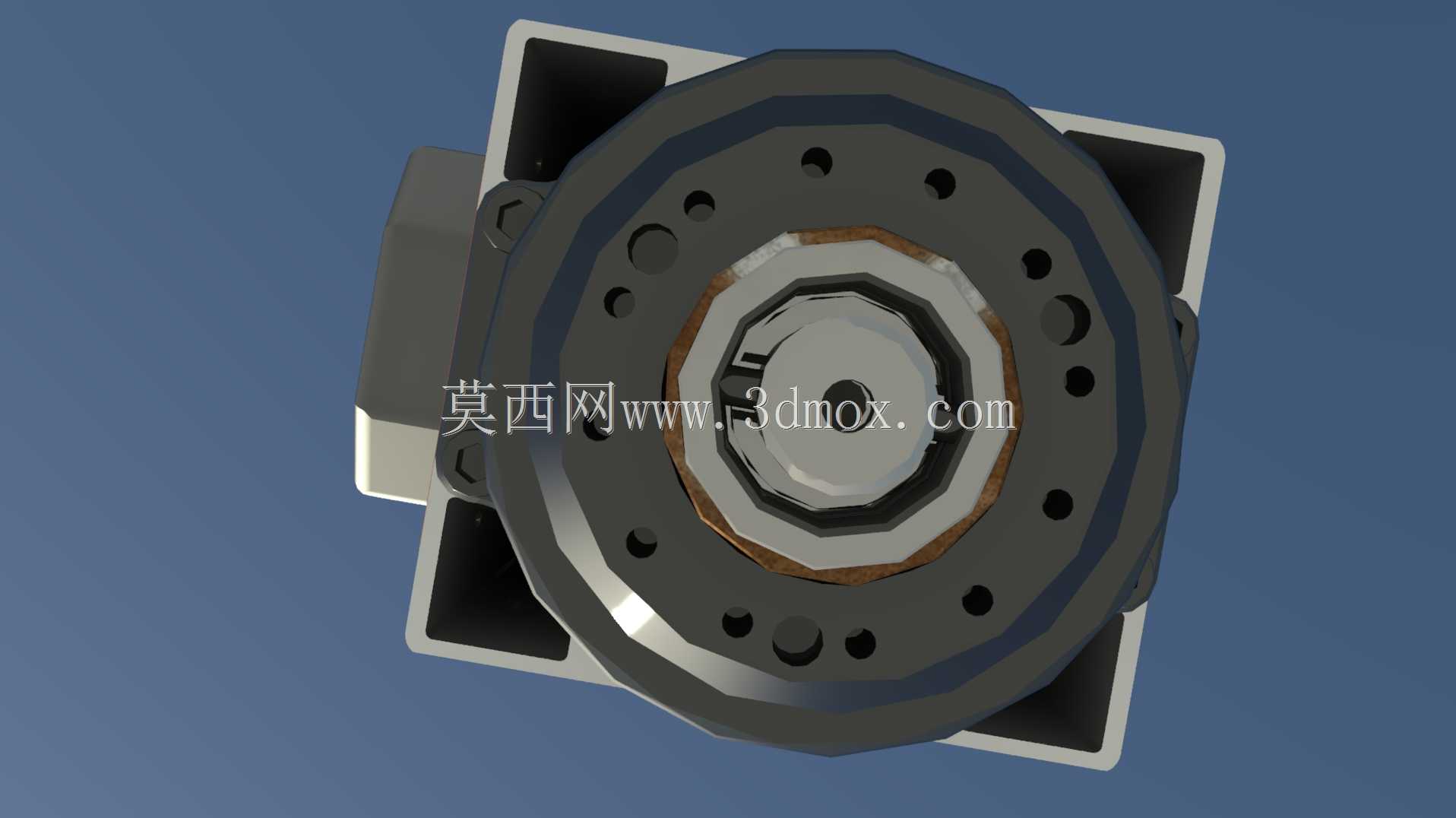

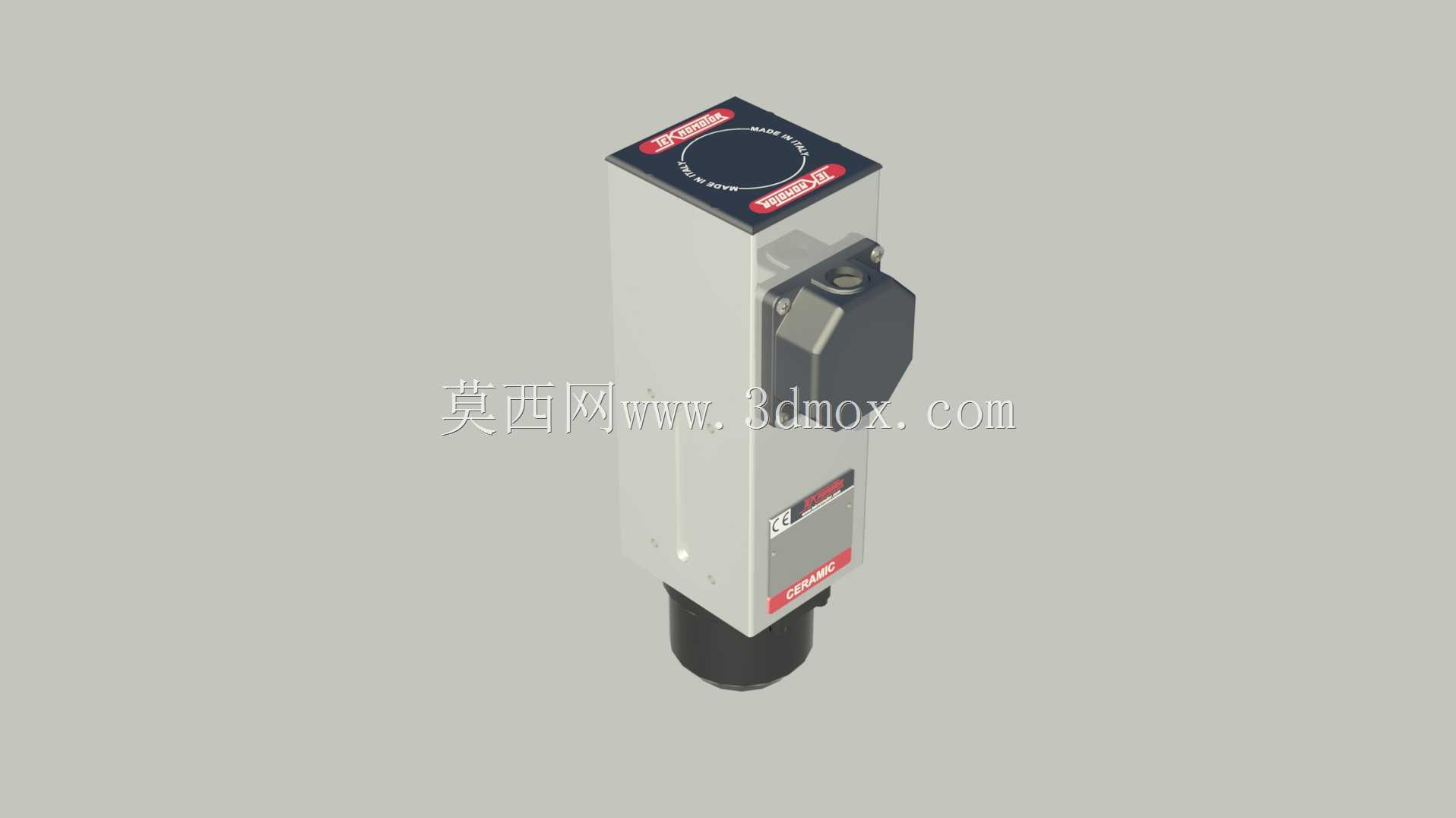

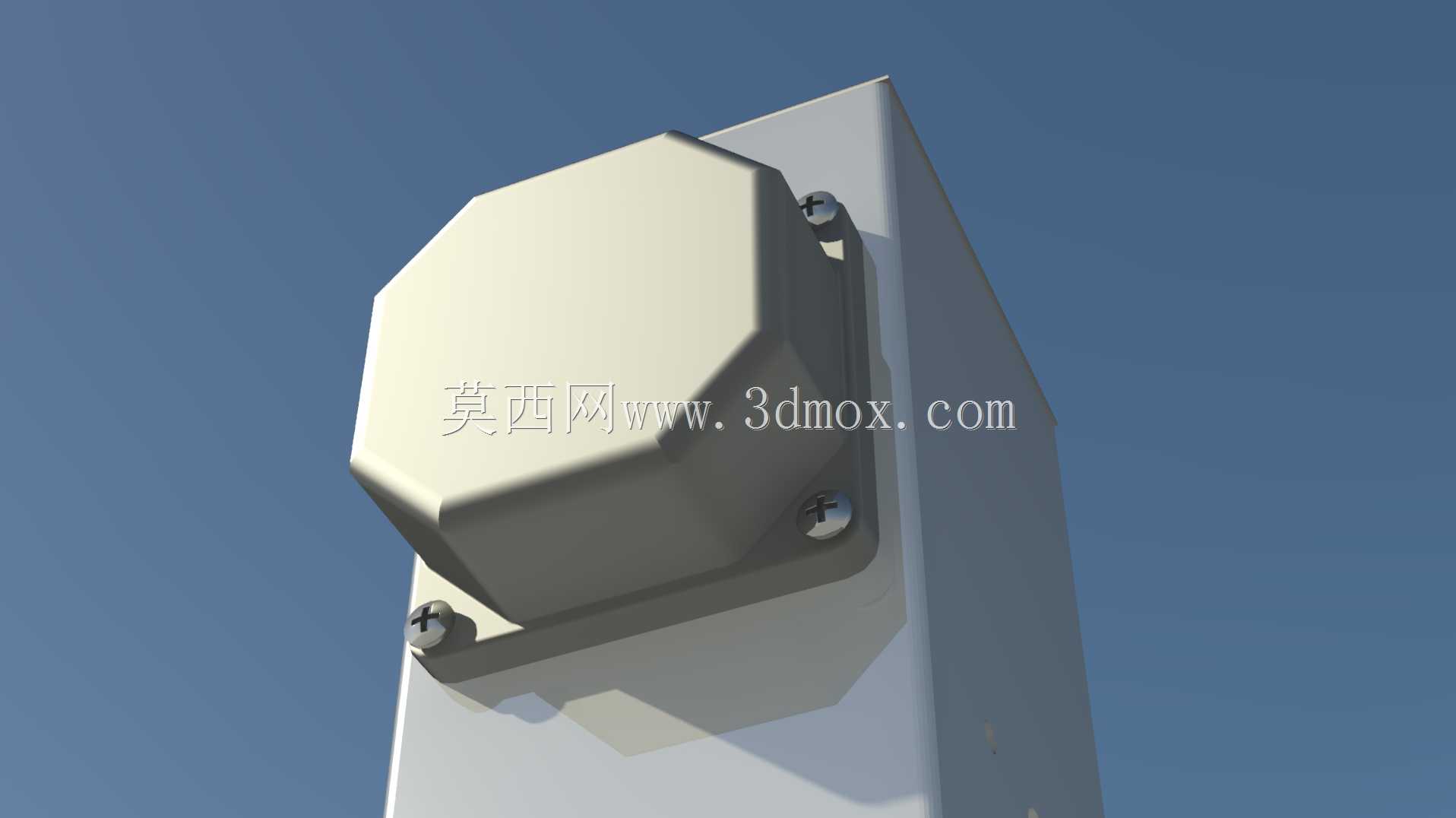

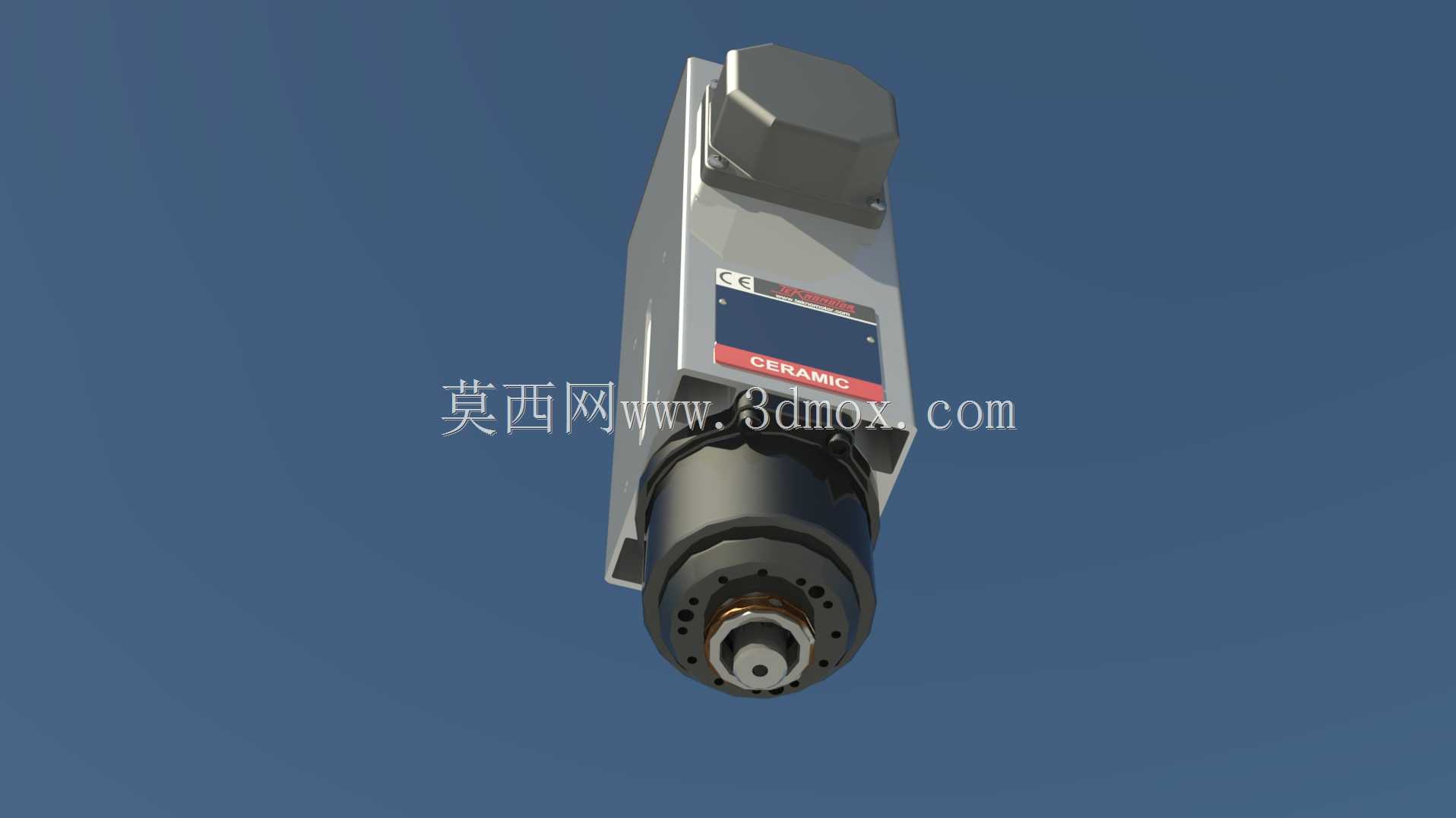

这款电主轴主要面向中小型精密铣削加工场景，常见于小型龙门加工中心、非金属材料精雕设备、铝型材高速铣削工位，也可适配定制化专机的多主轴排布加工单元，承担高速铣削、钻孔、轻量镗削等加工工序，尤其适合频繁换刀的小批量多工序加工场景，能大幅压缩传统主轴换刀的辅助等待时长。从实际用途来看，它集成了驱动电机与主轴本体，省去了传统主轴所需的皮带传动、齿轮传动环节，从根源上规避了传动间隙、传动振动带来的加工精度损失，可稳定输出高转速下的切削扭矩，适配硬质合金铣刀、金刚石铣刀等多种刀具类型，针对亚克力、铝合金、绝缘陶瓷坯料、工程塑料等材料的精加工场景适配性极强。在功能特性上，它搭载的快换刀架系统无需外接气源提供换刀动力，现场操作人员仅需一把2.5mm规格的内六角扳手搭配配套扭矩扳手，即可完成HSK32C刀架快换刀器的锁紧与拆卸，刀架可兼容标准HSK32C刀柄，同时能固定适配ER16、ER20、ER25三类常用夹头，三类夹头均经过径向与轴向负载优化设计，可承受不同方向的切削反力，避免夹头受力变形导致的刀具偏摆。主轴内部采用P级精度双角接触陶瓷轴承，相比传统钢质轴承，陶瓷轴承的高速运转发热更低、耐磨性能更优，可长时间维持主轴回转精度；内置的三相感应电机采用鼠笼式转子结构，转子整体经过严格的动平衡校正，平衡精度符合ISO 1940标准要求，运转时振动值控制在极低区间。主轴的冷却采用轴芯冷却结构，冷却IP等级达到IP54，可有效带走高速运转产生的热量，避免主轴热伸长影响加工精度，整套系统无需额外配置传感器或安全PLC即可稳定运行，换刀完成后操作人员可直接手动检查刀具连接状态，确认锁紧到位即可启动加工，降低了设备配套的电控成本。从设计思路来看，这款主轴采用方形安装本体，安装面经过精密磨削处理，可直接通过压块或螺栓固定在设备的滑台安装板上，本体侧面预留了电气接线盒安装位，接线盒采用倾斜式布局，既方便现场接线操作，也能避免加工切削液飞溅堆积在接线口位置。主轴前端的刀具伸出端做了阶梯式密封设计，可阻挡加工过程中的切屑、切削液侵入轴承腔，延长轴承使用寿命。在安装边界上，方形本体的安装孔位采用对称排布设计，适配市面上多数小型加工设备的主轴安装位间距，轴向总长控制在紧凑区间，不会过多占用Z轴的运动行程，径向尺寸也经过优化，在多主轴并排排布的专机场景下，相邻主轴的间距可压缩至较小范围，提升单位工位的加工效率。
