带同步带轮输出端步进电机结构设计

这款步进电机的结构设计，主要面向小型自动化传动场景的动力输出需求，常见应用在3D打印进给机构、小型传送带驱动单元、桌面级数控滑台、智能仓储分拣拨料机构、小型包装设备的送料模组等对转角控制精度有要求的工位，作为整套传动系统的动力源，能够将电脉冲信号转化为对应角度的轴端转动，实现开环状态下的精准位置控制，无需额外加装位置反馈装置即可满足多数中低负载的点位传动需求，相比同功率的伺服驱动单元，整体结构更紧凑，配套控制电路成本更低，适配小空间内的动力布置要求。

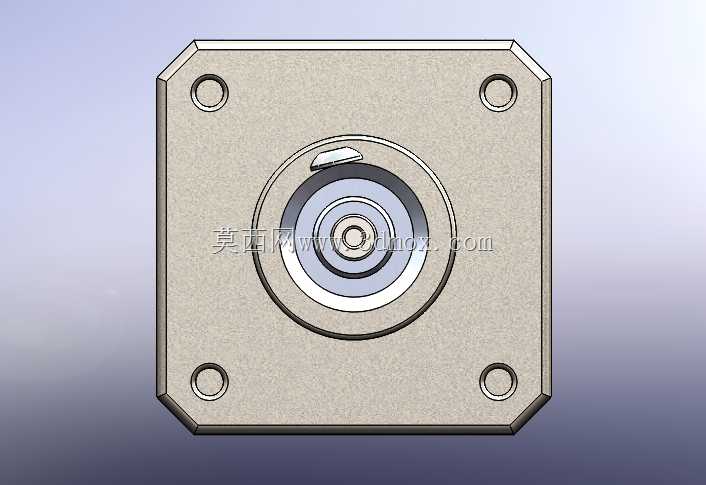

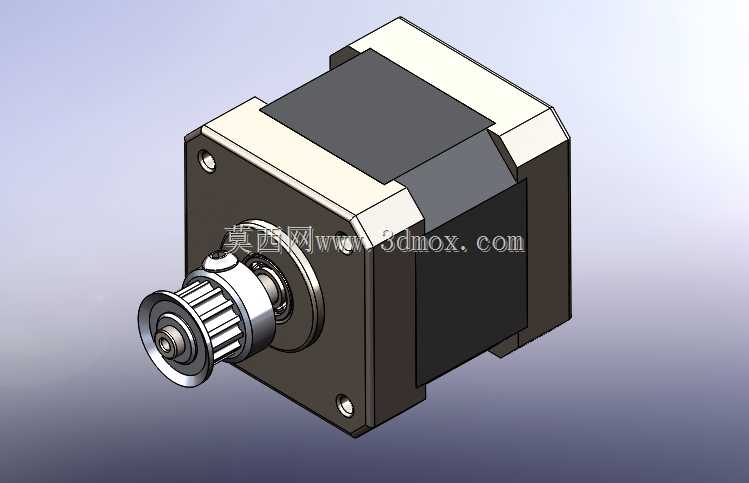

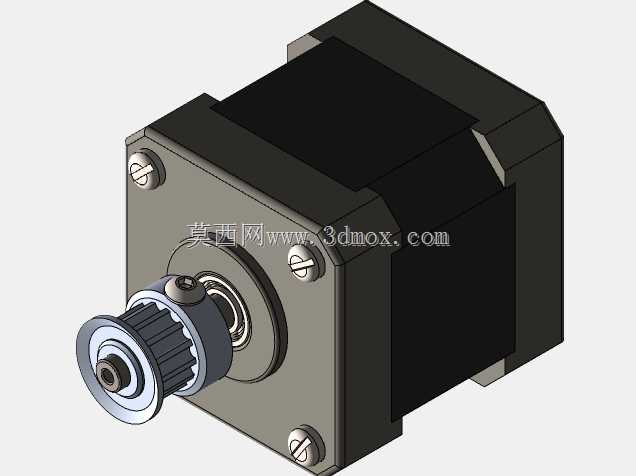

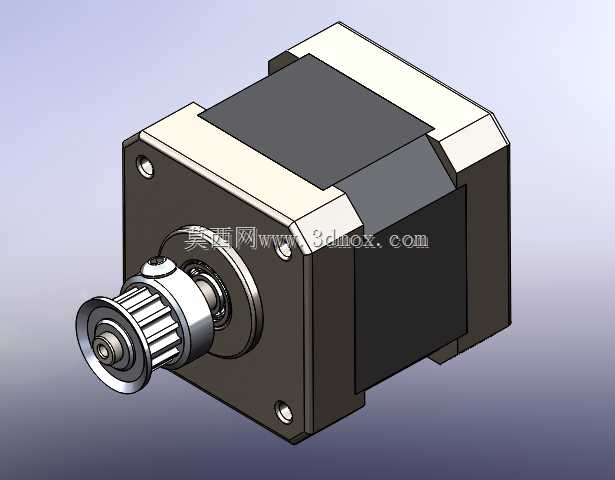

从功能特性来看，该设计在电机标准输出轴端集成了同步带轮结构，省去了用户额外加装传动轮的装配工序，输出端配套的轴承结构可以承受同步带传动带来的径向载荷，避免轴端受侧向力导致电机内部轴承偏磨，延长设备的实际使用寿命。电机本体采用方形安装法兰设计，四个角预留的安装沉孔可以直接通过螺栓固定在设备安装面板上，安装时无需额外设计转接支架，适配常规的NEMA标准安装尺寸，能够直接替换同规格的常规步进电机产品，降低设备改型的设计成本。电机尾部的端盖做了加厚处理，能够在安装时承受一定的敲击力，避免装配过程中壳体变形损伤内部定子绕组。

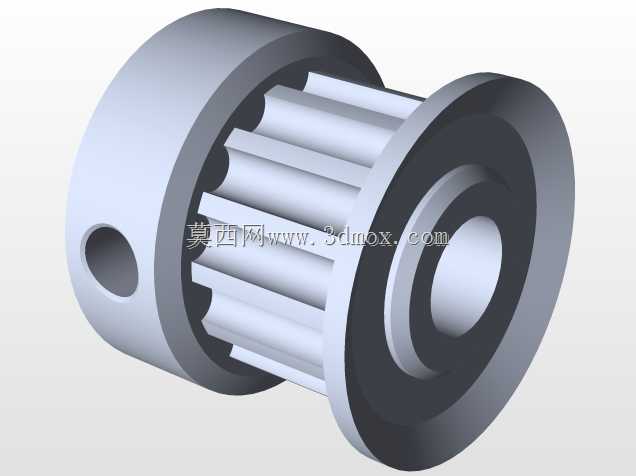

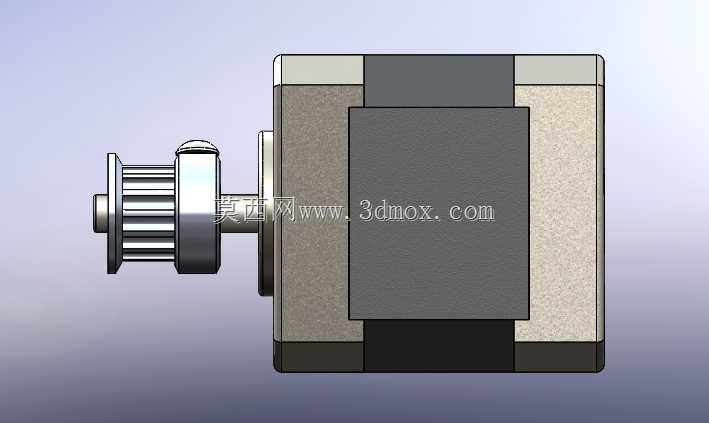

设计过程中，优先考虑了传动场景的实际装配需求，将同步带轮的齿形做了标准化适配，能够匹配常用的MXL、2GT等规格的同步带，带轮的挡边结构可以防止传动过程中同步带跑偏脱落，轴端的锁紧结构能够保证带轮与电机轴无相对滑动，避免高速启停时出现传动丢步的问题。外形尺寸上，电机本体的方形截面边长适配常规57系列步进电机的安装边界，整体轴向长度控制在紧凑范围内，安装法兰的定位止口尺寸符合行业通用标准，安装孔的孔距公差控制在合理范围内，能够保证与安装面板的同轴度要求，输出轴的伸出长度预留了足够的带轮安装空间，同时不会因为轴伸过长导致径向跳动过大。布线位置预留了足够的出线空间，不会和周边的安装结构产生干涉，适配不同方向的走线需求，能够在狭小的设备腔体内部完成装配，不需要额外预留过多的操作空间。
