直插式铝电解电容印制板安装结构

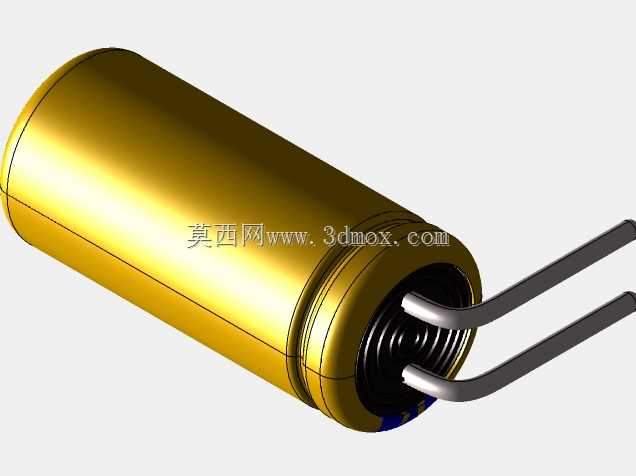

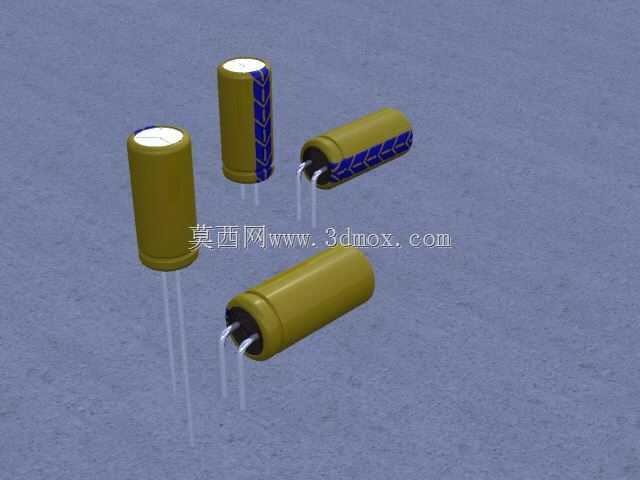

在消费电子、工业控制板卡、电源模块等各类印制电路板组装场景中，直插式铝电解电容器是承担电源滤波、信号耦合、能量储存、电压退耦功能的核心被动元件，广泛应用于开关电源输出端、音频信号通路、电机驱动电路缓冲环节等位置，能够在电路出现瞬时电压波动时快速充放电，平滑电压纹波，保障后端电路工作稳定性，避免敏感芯片因电压骤变出现复位、采样失真甚至硬件损坏的问题。本次设计的铝电解电容结构，针对印制电路板上水平、垂直两类常规安装布局做了完整的结构还原，可直接用于PCB布局阶段的干涉校验、整机装配模拟、产品结构可视化渲染等工作。从功能特性来看，该款电容为常规有极性直插铝电解结构，外壳采用橄榄绿绝缘封装套，套体表面印有极性标识条，可在生产装配环节帮助作业人员快速识别正负极方向，避免反向安装导致的电容鼓包、漏液甚至炸裂失效风险；顶部预留了防爆压痕结构，当电容内部因过压、过温出现电解液气化、内部压力升高时，压力会优先从防爆压痕处释放，避免外壳爆裂对周边板上元件造成二次损伤。设计过程中，工程师充分考量了板级安装的实际边界约束，严格还原了产品的实际外形尺寸：电容本体高度为11.2mm，本体直径为5.0mm，两根引出引脚的中心间距为2.0mm，单根引脚直径为0.5mm，引脚长度预留了常规波峰焊工艺所需的插装余量，既能够满足双面板、单面板的插装焊接需求，也不会因引脚过长导致焊盘背面焊点连锡、引脚触碰壳体金属结构造成短路隐患。模型同时还原了电容在PCB上垂直直立安装、水平卧装两类常见布局的形态，垂直安装形态适用于板上竖向空间充足、对板面占用面积要求严苛的高密度板卡场景，水平卧装形态则适用于整机内部竖向净空有限、需要压低元件整体高度的薄型设备场景，两类安装形态的引脚折弯角度、引脚伸出焊盘长度都符合电子装联的工艺规范，可直接用于DFM可制造性检查环节，提前排查元件与周边结构件、高大元件的装配干涉问题，减少打样阶段的改板次数，缩短产品研发周期。在结构细节上，模型还原了电容本体的卷芯层叠结构特征、端部密封胶塞的装配结构、引脚与内部极片的连接形态，既可以用于电子产品的爆炸视图展示、装配工艺培训，也能够为自动化插装设备的吸嘴、夹具设计提供精准的外形参考，保障自动化产线的元件拾取、插装精度。
