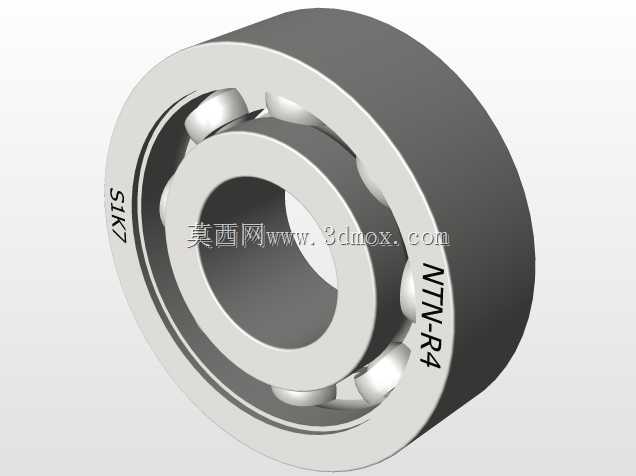

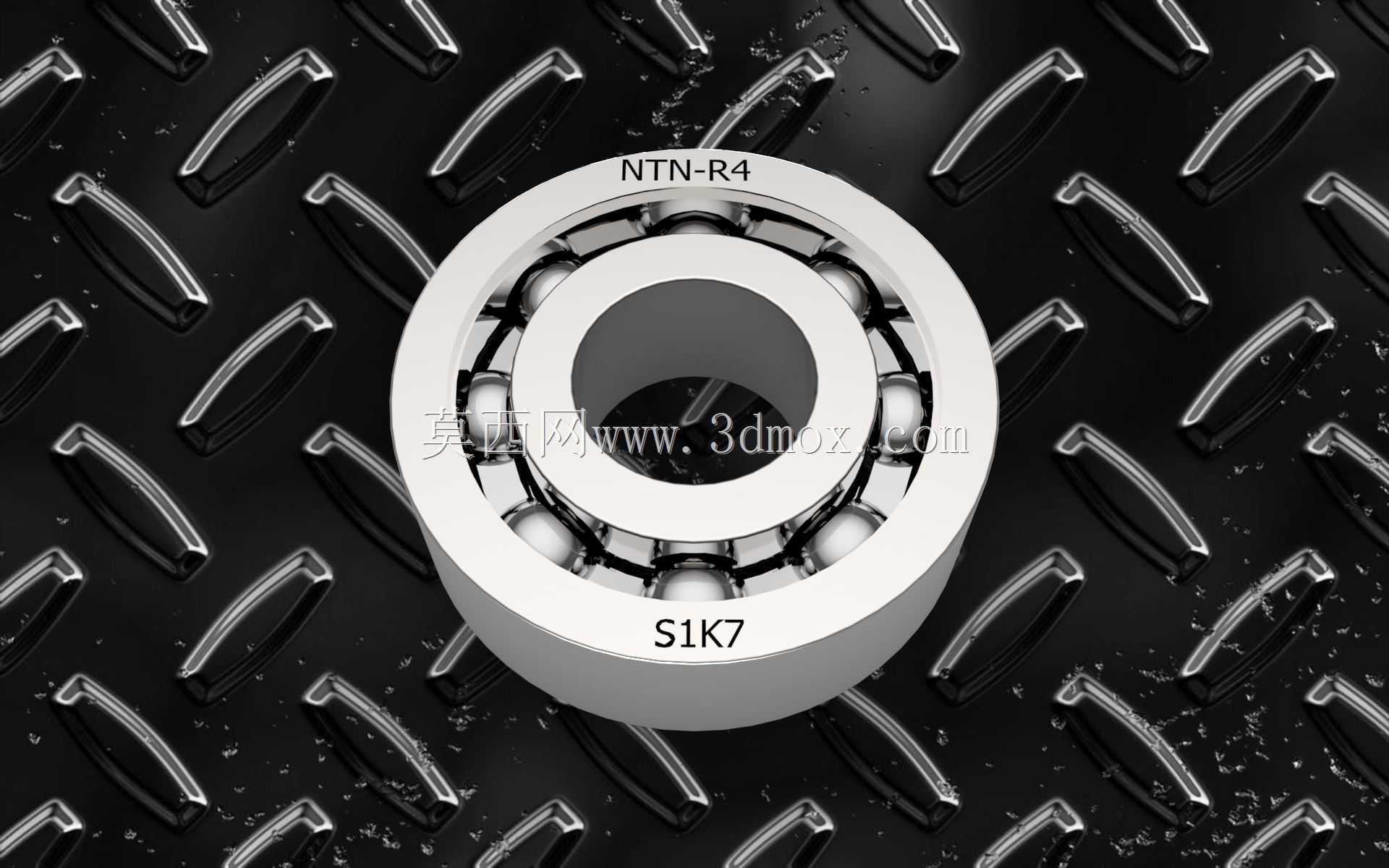

NTN-R4型深沟滚珠轴承结构设计

这款滚珠轴承是机械传动系统中应用极为广泛的基础支撑部件，主要承担旋转轴的径向载荷，同时可适配一定比例的轴向载荷，在各类需要低摩擦回转运动的场景中发挥核心作用。从日常民用的小型电机、家电传动结构，到工业领域的精密机床主轴、输送线辊筒、自动化设备回转单元，再到小型动力机械、园林工具的传动部位，这类小尺寸深沟滚珠轴承都能提供稳定可靠的回转支撑效果，有效降低轴类部件运转过程中的摩擦损耗，减少动力传递过程中的能量损失，同时限制轴与安装座之间的轴向与径向窜动，保障整套传动机构的运转精度与运行稳定性。

该轴承采用经典的深沟滚道设计，内圈与外圈均加工有与滚珠曲率高度匹配的弧形滚道，滚道表面经过精密磨削处理，粗糙度控制在极低水平，能够让钢珠在滚道内实现顺畅的滚动接触，大幅降低运转过程中的摩擦阻力。保持架采用兜孔式结构，均匀分隔每一颗钢珠，避免钢珠之间直接接触产生额外摩擦与碰撞磨损，让所有滚动体在滚道内均匀受载，提升轴承整体的承载能力与运转平稳性。轴承两侧的密封结构可阻挡外界粉尘、水汽进入轴承内部滚道区域，同时防止内部填充的润滑脂泄漏，延长轴承的维护周期与使用寿命。

在设计过程中，工程师严格遵循对应型号的尺寸规范，精准控制内圈内径、外圈外径、轴承整体宽度的尺寸公差，同时对滚道的曲率半径、接触角进行反复校核，确保钢珠与滚道的接触应力处于合理区间，既避免接触应力过大导致早期疲劳剥落，也防止接触区域过小引发运转振动与噪音。安装边界方面，该轴承适配的轴颈与轴承座孔均采用基孔制与基轴制配合公差，可根据实际使用的载荷特性、转速高低选择合适的配合松紧度，安装时可采用冷压或热装工艺，避免通过滚动体传递安装压力造成滚道损伤。轴承的端面与倒角尺寸经过标准化设计，能够与配套的轴用挡圈、孔用挡圈完美适配，实现可靠的轴向定位，防止运转过程中轴承出现轴向窜动，保障整套传动系统长期稳定运行。
